Cảm biến RDOX Portable cho máy đo oxy hòa tan

RDOX Portable Optical Dissolved Oxygen Sensor  OTT In-Situ là cảm biến quang học dùng cho máy đo oxy hòa tan – quan trắc nước tại hiện trường. Đầu dò không tiêu thụ oxy khi đo và không cần dung dịch điện phân như nhiều cảm biến điện hóa. Nhờ đó, người dùng có thể giảm một số thao tác bảo trì. Vẫn cần chọn đúng cáp, bộ hiển thị và chuẩn kết nối cho hệ thống.

Bài viết giải thích các thông số theo ngôn ngữ dễ áp dụng cho đo nước, nước thải và nuôi trồng thủy sản.

Tham khảo trang sản phẩm chính thức của In-Situ để đối chiếu cấu hình và tài liệu mới nhất.

✅ Tổng Quan Về Máy Đo Oxy Hòa Tan – RDOX Portable

RDOX Portable là cảm biến quang học dùng trong hệ máy đo oxy hòa tan. Cảm biến đo oxy hòa tan và nhiệt độ, phù hợp cho kiểm tra hiện trường hoặc tích hợp vào hệ thống ghi dữ liệu. Công nghệ RDO không tiêu thụ oxy trong quá trình đo.

So với cảm biến oxy hòa tan điện hóa, RDOX không dùng dung dịch điện phân. Cảm biến cũng không tiêu thụ oxy khi đo, nên giảm một số yêu cầu về bảo trì và dòng chảy.

Tài liệu kỹ thuật công bố dải oxy hòa tan 0-60 mg/L và độ phân giải 0,01 mg/L. T90 dưới 45 giây theo điều kiện công bố. Độ sâu làm việc tới 210 m ở 25 °C. Thiết bị hỗ trợ Modbus/RS485, SDI-12 hoặc 4-20 mA.

Các dữ kiện này giúp đánh giá mức phù hợp với nhiệm vụ đo. Chúng cũng cho thấy sản phẩm có khớp với kiến trúc hệ thống hay không.

✅ Công Nghệ Hoặc Nguyên Lý Hoạt Động

Đầu dò dùng nguyên lý phát quang. Đèn LED kích thích lớp vật liệu trên nắp cảm biến, sau đó thiết bị đọc sự thay đổi của tín hiệu phát quang theo nồng độ oxy. Hệ số hiệu chuẩn được lưu trong nắp cảm biến thay thế. Khi lựa chọn máy đo oxy hòa tan, cần ưu tiên điều kiện đo thực tế.

Thiết bị kết nối và cách bảo trì thay vì chỉ nhìn vào con số dải đo.

Minh họa nắp cảm biến lưu hệ số hiệu chuẩn và mối liên hệ với nhiệt độ, pha và PPO.

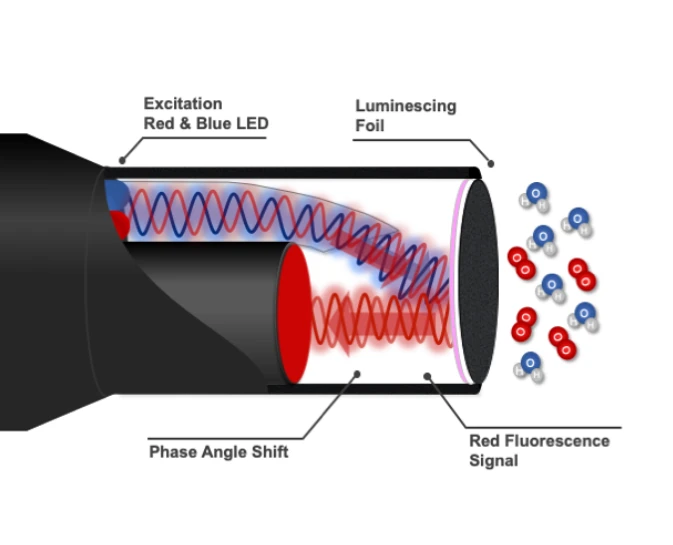

Minh họa LED kích thích vật liệu phát quang và tín hiệu phát quang dùng để xác định oxy hòa tan.

Minh họa các lớp khối đo và lớp bảo vệ của nắp cảm biến.

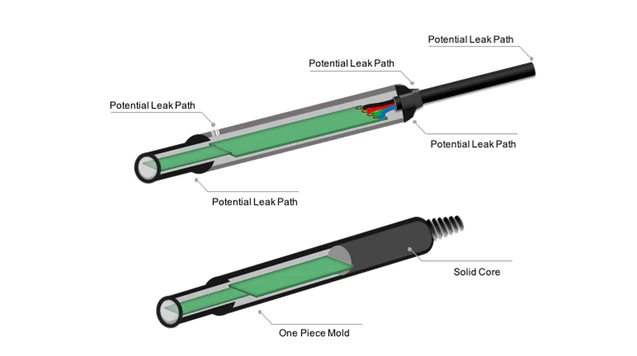

Minh họa kết cấu một khối và các đường rò tiềm năng được giảm trong thiết kế.

Biểu đồ hỗ trợ giải thích hiệu chuẩn nhà máy trên dải tín hiệu.

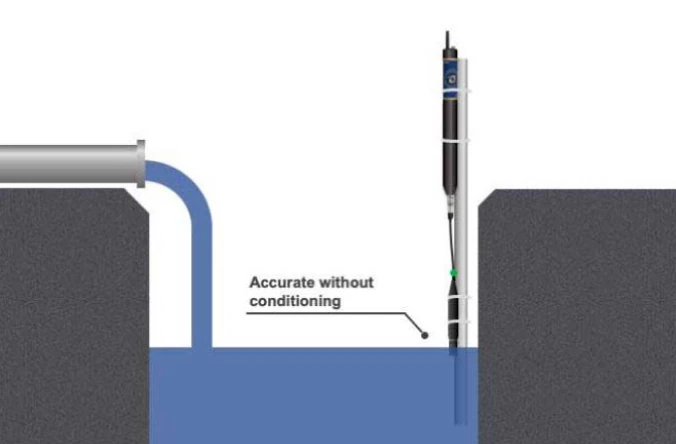

Minh họa khả năng đo mà không cần thời gian hydrate kéo dài trước khi sử dụng.

✅ Sản Phẩm Phù Hợp Với Những Ứng Dụng Nào?

Sản phẩm phù hợp khi nhiệm vụ đo và dải đo khớp cấu hình công bố. Điều kiện môi trường và cách thu dữ liệu cũng phải phù hợp. Các bối cảnh điển hình được liệt kê dưới đây.

• Đo DO và nhiệt độ trong nước thải đô thị.
• Kiểm tra nước cấp và hệ thống xử lý nước uống.
• Đo tại bể sục khí, hồ, bể chứa hoặc điểm xả.
• Đo hiện trường kết hợp TROLL Com Plus và ứng dụng VuSitu khi dùng phụ kiện tương thích.
• Tích hợp vào data logger hoặc hệ thống điều khiển qua Modbus/RS485, SDI-12 hoặc 4-20 mA.
• Các vị trí cần giảm bảo trì so với đầu dò màng điện hóa.

Không nên suy luận rằng sản phẩm phù hợp mọi điểm đo cùng tên. Mỗi môi trường có yêu cầu khác nhau về bám bẩn, độ sâu và nguồn. Cáp, vỏ cơ khí và cách bảo trì cũng cần được đánh giá theo ứng dụng.

✅ Những Tiêu Chí Cần Xem Xét Trước Khi Lựa Chọn

1. Phép đo và dải làm việc

Hãy xác định chính xác thông số cần đo và dải vận hành bình thường. Đồng thời, cần xác định dải sự cố cần quan sát. Tránh chọn theo dải tối đa nếu nó không đại diện cho ứng dụng.

2. Điều kiện cơ khí và môi trường

Sau lắp đặt, hãy kiểm tra nhiệt độ, áp suất hoặc độ sâu và bám bẩn. Cũng cần xác nhận vật liệu ướt, cáp, vỏ cơ khí và cấp bảo vệ.

3. Dữ liệu, giao tiếp và nguồn

Chốt thiết bị cầm tay, USB, Modbus/RS485, RS232, SDI-12 hay 4-20 mA. Với OEM đồng thời tính ngân sách công suất và trạng thái ngủ/thức.

4. Bảo trì và QA/QC

Cần xác định cách vệ sinh, thay nắp cảm biến và kiểm tra hiệu chuẩn. Quy trình cũng nên có truy vết số sê-ri và bước kiểm tra sau bảo trì.

Cần xác định cách sử dụng: đo kiểm tra nhanh với phụ kiện cầm tay hay tích hợp cố định. Giao thức mong muốn; chiều dài cáp; độ sâu/áp suất; độ mặn và điều kiện hóa học. Nếu mẫu có hóa chất can nhiễu được liệt kê trong Tài liệu kỹ thuật, phải đánh giá tính tương thích trước khi lắp lâu dài.

✅ Tính Năng Nổi Bật Của Máy Đo Oxy Hòa Tan

1. RDO quang học không tiêu thụ oxy

Nguyên lý phát quang không tiêu thụ oxy khi đo. Đầu dò cũng không yêu cầu dòng nước chuyển động như một số công nghệ điện hóa.

2. Nắp cảm biến thông minh lưu hệ số hiệu chuẩn

Nắp cảm biến được hiệu chuẩn nhiều điểm tại nhà máy và lưu hệ số ngay trên nắp cảm biến. Thiết bị giúp thay nắp cảm biến mà không phải nhập thủ công toàn bộ dữ liệu hiệu chuẩn.

3. Khởi động nhanh sau trạng thái khô

Tài liệu nêu không cần giai đoạn hydrate 12-24 giờ. Đầu dò có thể cho số đo chính xác trong khoảng 90 giây sau khi chuyển từ khô sang ướt theo điều kiện công bố.

4. Nhiều giao diện cho đo cầm tay hoặc tích hợp

Modbus/RS485, SDI-12 và 4-20 mA giúp đầu dò có thể làm việc với hệ thống ghi dữ liệu. Bộ điều khiển hoặc phụ kiện truyền thông phù hợp.

5. Kết cấu cho môi trường hiện trường

Tài liệu kỹ thuật nêu thân thép không gỉ và cấp bảo vệ IP68 khi lắp nắp cảm biến. Độ sâu làm việc tới 210 m ở 25 °C. Áp suất công bố tới 300 psi ở 25 °C.

✅ So Sánh Với Công Nghệ Hoặc Lựa Chọn Liên Quan

So với cảm biến oxy hòa tan điện hóa, RDOX không dùng dung dịch điện phân. Cảm biến cũng không tiêu thụ oxy khi đo, nên giảm một số yêu cầu về bảo trì và dòng chảy.

RDOX Portable phù hợp khi cần cảm biến oxy hòa tan quang học có thể đo hiện trường hoặc tích hợp vào bộ ghi dữ liệu. Nếu chỉ dùng với 750 Portable Monitor, OxyTech RDO là lựa chọn cần được xem xét riêng theo tài liệu tương thích.

✅ Hướng Dẫn Lắp Đặt, Vận Hành Hoặc Tích Hợp

Với giao tiếp số, cần cấu hình địa chỉ và thông số truyền phù hợp. Với 4-20 mA phải thống nhất dải tín hiệu. Nếu dùng bù độ mặn hoặc áp suất theo thời gian thực, cần xác định nguồn dữ liệu bù và kiểm tra tính đồng bộ. Trong đo kiểm tra nhanh, nên cho đầu dò đủ thời gian ổn định và ghi lại điều kiện đo.

Cách ra quyết định nhanh là dùng bốn câu hỏi: sản phẩm có đo đúng thông số cần thiết không. Dải và điều kiện môi trường có phù hợp không. Cách kết nối/ghi dữ liệu có khớp kiến trúc hệ thống không. Đồng thời, đội vận hành hoặc đội OEM có duy trì được quy trình bảo trì không.

Nếu một câu chưa có đáp án, cấu hình chưa nên được khóa.

Không nên đánh giá cảm biến chỉ bằng dải đo. Thời gian đáp ứng, cơ chế bù và vật liệu ướt cũng rất quan trọng. Cần kiểm tra giới hạn áp suất hoặc độ sâu, cáp và cách thay nắp cảm biến. Với mô-đun OEM, không gian lắp đặt cơ khí và ngân sách công suất là thông số cấp hệ thống.

Chuẩn bị trước khi lắp đặt

Nếu dữ liệu đưa vào PLC, logger hoặc phần mềm nhúng, hãy chuẩn hóa tín hiệu, đơn vị, trạng thái lỗi và dấu thời gian. Giá trị quá trình cần tách khỏi trạng thái cảm biến. Ví dụ gồm trạng thái khởi động, bảo trì hoặc lỗi. Cách làm này giúp hệ thống cấp trên nhận biết số đo chưa hợp lệ. Nhờ đó, dữ liệu lỗi không bị dùng cho điều khiển hoặc cảnh báo.

Kế hoạch QA/QC nên quy định thời điểm kiểm tra bằng thiết bị tham chiếu. Cũng cần nêu tiêu chí chấp nhận sau thay nắp cảm biến hoặc vệ sinh. Trước khi hiệu chỉnh cảm biến, hãy kiểm tra vị trí đo, thời gian, nhiệt độ và độ mặn. Bù áp suất và khác biệt giữa hai phương pháp đo cũng cần được xem xét.

✅ Thông Số Kỹ Thuật Chính

Các giá trị dưới đây phục vụ bước đánh giá lựa chọn. Khi đặt hàng hoặc khóa thiết kế, cần đối chiếu lại phiên bản tài liệu kỹ thuật.

• Nguyên lý: Oxy hòa tan quang học RDO.
• Dải DO: 0-60 mg/L.
• Độ chính xác DO: ±0,1 mg/L từ 0-20 mg/L; ±5% giá trị đọc từ 20-60 mg/L.
• Độ phân giải DO: 0,01 mg/L.
• Thời gian đáp ứng: T90 <45 giây theo Tài liệu kỹ thuật.
• Dải nhiệt độ: 0-50 °C.
• Độ chính xác nhiệt độ: ±0,1 °C điển hình.
• Độ phân giải nhiệt độ: 0,01 °C.
• Bù độ mặn: Cố định hoặc thời gian thực.
• Bù áp suất khí quyển: Cố định hoặc thời gian thực.
• Phương pháp/tiêu chuẩn được nêu: In-Situ RDO Methods 1002-8-2009, 1003-8-2009, 1004-8-2009; Standard Methods 4500-O; ASTM D888-18 Method C; ISO 17289.
• Áp suất: 150 psi ở 0-50 °C; 300 psi ở 25 °C.
• Độ sâu: 210 m ở 25 °C.
• Cấp bảo vệ: IP67 khi tháo nắp cảm biến; IP68 khi lắp nắp cảm biến.
• Giao tiếp: Modbus/RS485, SDI-12, 4-20 mA.
• Nguồn: 8-36 VDC.
• Dòng tối đa: 50 mA tại 12 VDC.
• Chiều dài cáp tối đa: Modbus/4-20 mA tới 1.219 m; SDI-12 tới 61 m theo Tài liệu kỹ thuật.
• Bảo hành: đầu dò 3 năm; nắp cảm biến 2 năm cho ứng dụng điển hình theo Tài liệu kỹ thuật.

✅ Các Lỗi Thường Gặp Và Cách Hạn Chế

Dùng nhầm thông số giữa các phiên bản cùng họ

Giữ phiên bản hoặc tùy chọn ở đầu hồ sơ và chỉ sao chép giá trị từ Tài liệu kỹ thuật tương ứng. Điều này đặc biệt không trộn RDOX Portable, OxyTech, RDO lõi đo và lõi đo IC.

Chỉ kiểm tra dải mà bỏ qua vai trò hệ thống

Trước tiên, xác định thiết bị dùng để kiểm tra nhanh hay tích hợp OEM. Sau đó mới chốt giao tiếp và phụ kiện.

Bỏ qua điều kiện cơ khí và bảo trì

Kiểm tra chiều dài cáp, nắp cảm biến, O-ring, vỏ cơ khí, độ sâu và khả năng tiếp cận để vệ sinh/thay thế.

Không quản lý trạng thái phép đo

Khi tích hợp dữ liệu, nên truyền cả giá trị đo và trạng thái chẩn đoán nếu giao thức hỗ trợ. Điều này giúp hệ thống nhận biết khi cảm biến đang khởi động, bảo trì hoặc có lỗi.

Không nên coi RDOX Portable và OxyTech RDO cho 750 là cùng một sản phẩm dù dùng nền tảng RDO. RDOX Portable có bộ giao tiếp và thông số riêng; OxyTech là cảm biến ghép với 750. Tài liệu cũng cảnh báo một số dung môi, chất oxy hóa mạnh và khí/hóa chất có thể ảnh hưởng hoặc làm hỏng bộ phận đo.

Giữ bề mặt nắp cảm biến sạch và tránh làm xước lớp quang. Kiểm tra O-ring, đầu nối và tình trạng nắp cảm biến. Sau bảo trì, thực hiện kiểm tra hiệu chuẩn theo quy trình của dự án.

✅ Câu Hỏi Thường Gặp

RDOX Portable có cần dòng nước chảy qua cảm biến không?

Công nghệ RDO sử dụng nguyên lý quang học. Cảm biến không tiêu thụ oxy và không cần chuyển động nước để tạo phép đo.

Dải đo DO là bao nhiêu?

Tài liệu kỹ thuật công bố 0-60 mg/L với độ phân giải 0,01 mg/L.

Có thể tích hợp PLC hoặc data logger không?

Có thể nếu hệ thống hỗ trợ một trong các giao diện được công bố: Modbus/RS485, SDI-12 hoặc 4-20 mA.

Nắp cảm biến dùng được bao lâu?

Tài liệu kỹ thuật nêu nắp cảm biến có tuổi thọ tới khoảng hai năm trong ứng dụng điển hình. Tuổi thọ thực tế phụ thuộc môi trường và bảo trì.

✅ Kết Luận Và Khuyến Nghị Lựa Chọn

Máy đo oxy hòa tan RDOX Portable phù hợp khi thông số và điều kiện lắp đặt khớp với dự án. Nếu còn thiếu thông tin, hãy xác nhận lại cấu hình trước khi khóa danh mục vật tư. Khi cần, nên thử mẫu thử hoặc kiểm tra hiện trường.

Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC có thể hỗ trợ rà soát phiên bản. Cấu hình, giao tiếp, điều kiện lắp và hồ sơ kỹ thuật trước khi chốt giải pháp.
