Máy phân tích nước thải ChemScan UV-4200 – 4 chỉ tiêu

ChemScan 4-Parameter Nutrient Analyzer OTT In-Situ là máy phân tích nước thải – quan trắc chất lượng nước cho hệ thống xử lý cần theo dõi nhiều chất dinh dưỡng. Máy có thể đo nitrat, nitrit, amoni và photphat trên cùng một nền tảng. Nhờ đó, người vận hành dễ so sánh biến động của quá trình xử lý nitơ và photpho. Dữ liệu có thể truyền về hệ thống điều khiển.

Trước khi đầu tư, cần xác nhận dải đo, số đường mẫu, chất lượng mẫu và tần suất bảo trì.

Tham khảo trang sản phẩm chính thức của In-Situ để đối chiếu cấu hình và tài liệu mới nhất.

✅ Tổng Quan Về Máy Phân Tích Nước Thải – ChemScan UV-4200

ChemScan UV-4200 là máy phân tích nước thải tự động cho bốn chỉ tiêu. Máy có thể theo dõi nitrat, nitrit, amoni và photphat trên cùng một đường mẫu. Dữ liệu giúp người vận hành nhìn rõ biến động của quá trình xử lý nitơ và photpho.

Nếu đo rời rạc, người vận hành khó nhìn mối quan hệ giữa nitrat, nitrit, amoni và photphat theo cùng trục thời gian.

Tài liệu UV-4200 công bố bốn chỉ tiêu trên mỗi đường mẫu. Các lựa chọn gồm nitrat, nitrit, amoni, photphat và các chỉ số quang học. Giao tiếp gồm 4-20 mA, Modbus RTU/TCP và EtherNet/IP. Những dữ kiện này quyết định phiên bản phù hợp với hệ thống nào và cũng chỉ ra các giới hạn cần xác nhận trước khi mua.

✅ Công Nghệ Hoặc Nguyên Lý Hoạt Động

Máy dùng tia tử ngoại (UV) ở nhiều bước sóng, kết hợp thuốc thử để phân tích mẫu. Hệ thống lấy mẫu, hiệu chỉnh điểm 0 và làm sạch được tự động hóa để duy trì chu kỳ phân tích. Khi lựa chọn máy phân tích nước thải, cần ưu tiên điều kiện đo thực tế.

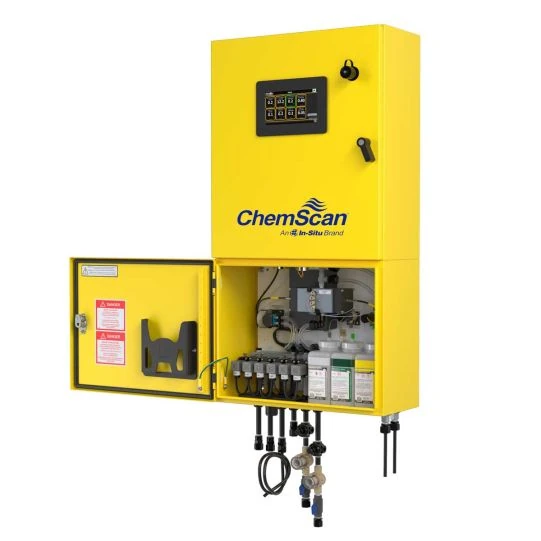

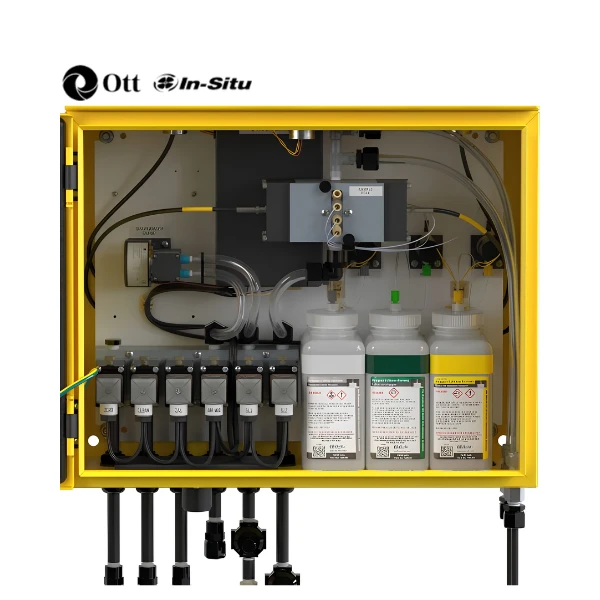

Minh họa cấu trúc bên trong máy phân tích.

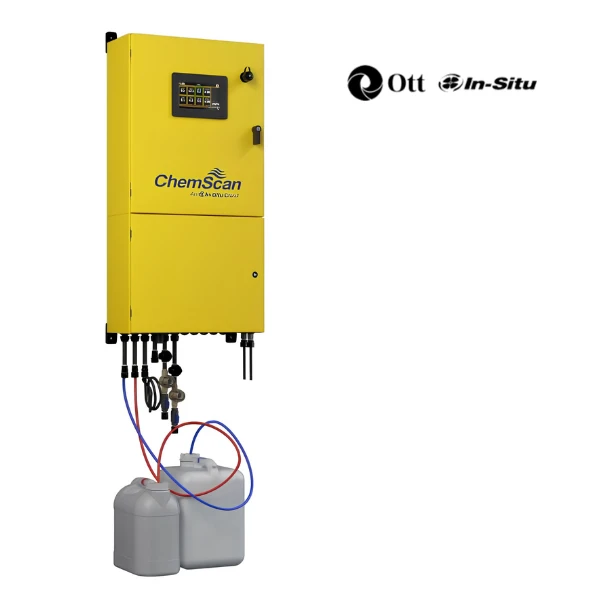

Góc nhìn bổ sung của thiết bị.

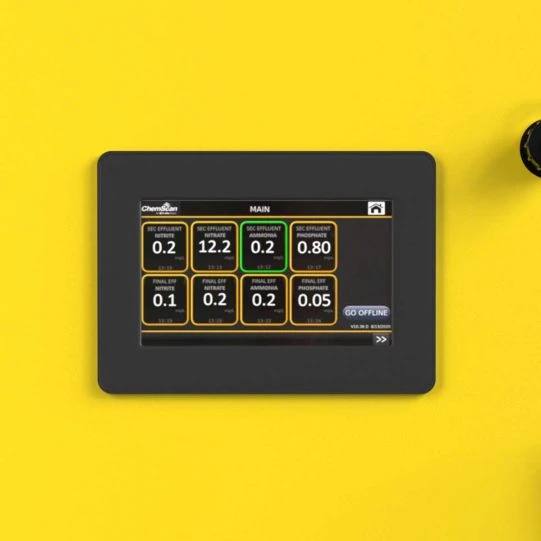

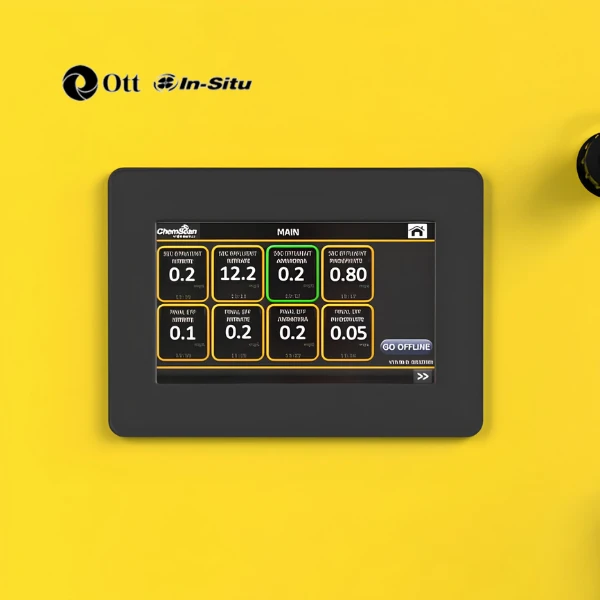

Minh họa giao diện cảm ứng 7 inch.

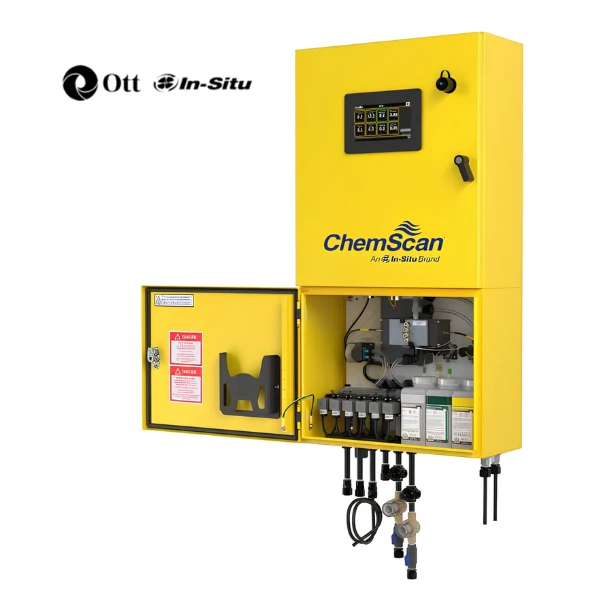

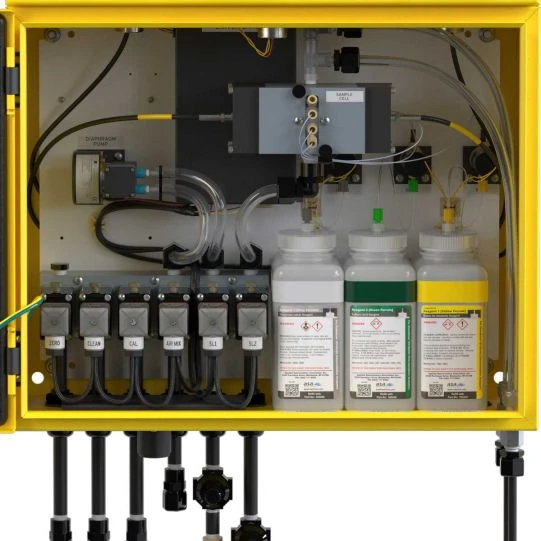

Minh họa khu vực đường mẫu và xử lý mẫu.

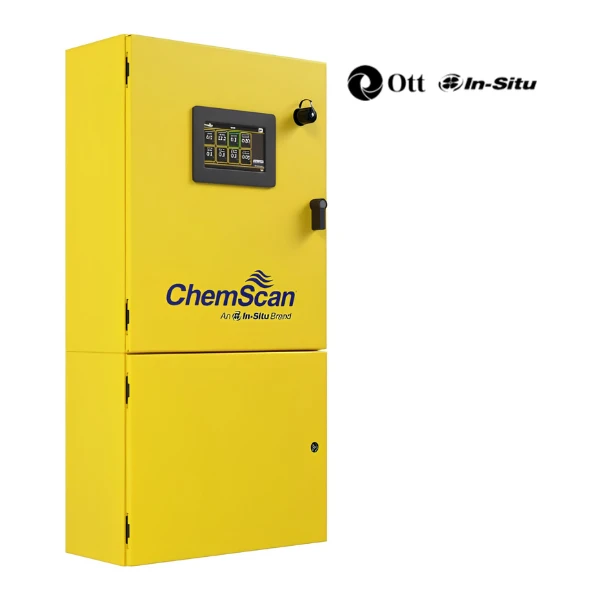

Hình sản phẩm trong bối cảnh dòng UV.

✅ Thiết Bị Phù Hợp Với Những Ứng Dụng Nào?

Phù hợp nhất khi ứng dụng cần đúng bộ chỉ tiêu đo/chức năng đã được xác nhận. Thiết bị có điều kiện mẫu nằm trong giới hạn của Tài liệu kỹ thuật. Các bối cảnh điển hình được liệt kê dưới đây.

• Loại bỏ dinh dưỡng sinh học (BNR).
• Denitrification và theo dõi nitrat/nitrit.
• Theo dõi amoni trong quá trình nitrification.
• Theo dõi photphat để tối ưu loại bỏ phospho.
• Giám sát nước thải đô thị hoặc công nghiệp cần nhiều chỉ tiêu dinh dưỡng.

Không phù hợp để chọn theo tên ứng dụng chung chung nếu chưa biết dải nồng độ, TSS/độ đục, áp suất. Lưu lượng mẫu và tần suất cần cập nhật. Hai nhà máy cùng gọi là “nước thải” có thể có nền mẫu hoàn toàn khác nhau.

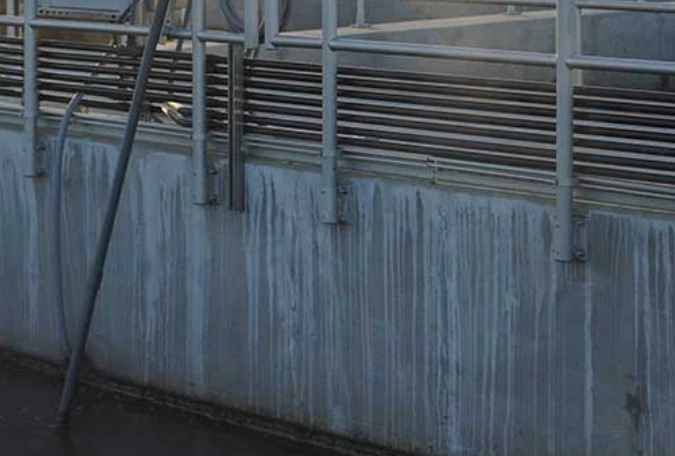

Bối cảnh loại bỏ dinh dưỡng sinh học.

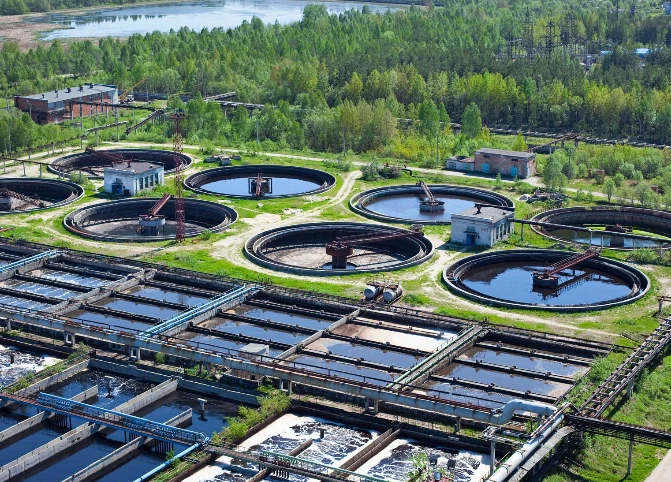

Bối cảnh theo dõi nitrat/nitrit trong khử nitrat.

✅ Những Tiêu Chí Cần Xem Xét Trước Khi Lựa Chọn

1. Thông số và dải đo

Hãy chốt chỉ tiêu đo hoặc chức năng thực sự cần cho quyết định vận hành. Sau đó, kiểm tra dải dự kiến có phù hợp với dải đo của cấu hình hay không.

2. Điều kiện mẫu và vị trí lấy mẫu

Xác nhận TSS/độ đục, nhiệt độ, áp suất. Lưu lượng mẫu, chiều dài tuyến mẫu và khả năng thoát mẫu theo yêu cầu của phiên bản.

3. Tích hợp dữ liệu

Xác định tín hiệu 4-20 mA, Modbus RTU/TCP, EtherNet/IP hoặc giao thức khác cần dùng. Đồng thời lập danh sách tín hiệu, đơn vị đo và cảnh báo.

4. Bảo trì và vật tư

Cần lập kế hoạch vệ sinh và bổ sung thuốc thử nếu có. Đồng thời chuẩn bị dung dịch điểm 0, dung dịch làm sạch và vật tư đường mẫu.

UV-4200 nên được chọn khi bốn biến dinh dưỡng thực sự cần theo dõi đồng thời. Nếu dự án chỉ cần hai chỉ tiêu, UV-2250 2-chỉ tiêu có thể hợp lý hơn. Nếu ưu tiên nitrat và UV254 không dùng thuốc thử, cần đánh giá UV-3250.

✅ Tính Năng Nổi Bật Của Máy Phân Tích Nước Thải

1. Bốn thông số trên mỗi đường mẫu

Cấu trúc này phù hợp cho bài toán dinh dưỡng cần nhiều biến số cùng lúc. Thiết bị giảm nhu cầu ghép nhiều máy phân tích riêng lẻ.

2. Dải đo dinh dưỡng chuyên dụng

Tài liệu kỹ thuật công bố nitrit 0,1-5 mg/L và nitrat 0,1-20 mg/L, đều tính theo N. Amoni có dải 0,2-20 mg/L tính theo N. Ortho photphat có dải 0,05-5 mg/L tính theo P.

3. Màn Hình Cảm Ứng Và Dữ Liệu Chẩn Đoán

Màn hình cảm ứng 7 inch hỗ trợ quan sát dữ liệu. Dữ liệu ghi lưu thời gian, nồng độ, thông tin chẩn đoán và phổ hiệu chuẩn.

4. Tích hợp SCADA

Máy hỗ trợ 4-20 mA, Modbus RTU/TCP và EtherNet/IP. Nhờ đó, hệ thống có thể kết nối với kiến trúc điều khiển dùng tín hiệu tương tự hoặc tín hiệu số.

✅ So Sánh Với Công Nghệ Hoặc Lựa Chọn Liên Quan

UV-4200 có lợi thế bốn thông số mỗi đường mẫu, rộng hơn UV-2250 2-chỉ tiêu. UV-3250 lại tập trung nitrat/nitrit/NOx-N và UV254 bằng UV không thuốc thử, nên lựa chọn phụ thuộc bộ chỉ tiêu đo và chiến lược bảo trì.

So sánh nên dựa trên chức năng cần dùng và chi phí vòng đời. Phiên bản có nhiều thông số hơn chưa chắc phù hợp nếu dự án chỉ dùng một phần. Ngược lại, ghép nhiều thiết bị đơn lẻ có thể làm tăng tuyến mẫu, tín hiệu vào/ra (I/O) và khối lượng bảo trì.

✅ Hướng Dẫn Lắp Đặt, Vận Hành Và Tích Hợp

Với nhiều thông số, cần thống nhất tên tín hiệu, đơn vị đo và cảnh báo. Cách đặt tên rõ ràng giúp tránh nhầm nitrat với nitrit hoặc nhầm đơn vị tính theo N và theo P.

Tiêu chí lựa chọn nên bắt đầu từ dữ liệu thực sự ảnh hưởng đến quyết định vận hành. Nếu dữ liệu chỉ dùng cho báo cáo, yêu cầu thời gian đáp ứng có thể thấp hơn. Nếu dữ liệu dùng cho điều khiển, cần đánh giá thời gian vận chuyển mẫu và thời gian đo.

Chu kỳ cập nhật cũng phải phù hợp với độ trễ vật lý của quá trình.

Không nên xem dải đo danh định là tiêu chí duy nhất. Cần xét nền mẫu, độ đục hoặc TSS, nhiệt độ, áp suất và lưu lượng. Khả năng tiếp cận để bảo trì cũng quan trọng. Các giới hạn này ảnh hưởng trực tiếp đến độ ổn định dài hạn. Nếu điều kiện hiện trường nằm ngoài Tài liệu kỹ thuật, nên trao đổi cấu hình hoặc thử nghiệm trước khi áp dụng.

Chuẩn bị trước khi lắp đặt

Nên lập danh sách tín hiệu trước khi chạy thử và nghiệm thu. Danh sách cần có tên thông số, đơn vị, đường mẫu, dải đo, cờ trạng thái dữ liệu, lỗi và cảnh báo. Với giao tiếp số, cần quản lý địa chỉ và ánh xạ tín hiệu. Với 4-20 mA, hãy kiểm tra dải tín hiệu ở cả hai đầu. Cách chuẩn hóa này giúp hạn chế nhầm lẫn giữa các đơn vị như tính theo N, tính theo P hoặc tính theo Cl2.

Kế hoạch QA/QC nên quy định thời điểm lấy mẫu đối chứng và tiêu chí chấp nhận sau bảo trì. Khi máy phân tích khác kết quả phòng thí nghiệm, không nên kết luận ngay là lỗi thiết bị. Trước tiên, hãy kiểm tra dấu thời gian, điểm lấy mẫu và thời gian vận chuyển. Sau đó kiểm tra phương pháp tham chiếu, thuốc thử, trạng thái làm sạch và điều kiện mẫu.

✅ Thông Số Kỹ Thuật Chính

Các giá trị sau là thông tin lựa chọn, không phải cam kết hiệu năng ngoài điều kiện công bố. Với cấu hình tùy chọn khác hoặc phiên bản tài liệu mới, cần kiểm tra Tài liệu kỹ thuật tại thời điểm đặt hàng.

Nhóm thông số đo và vận hành

• Nguyên lý: UV hấp thụ đa bước sóng có thuốc thử, nhận dạng phổ.
• Số thông số: 4 trên mỗi đường mẫu.
• Thông số: nitrat, nitrit, amoni (NH3+NH4), photphat, độ hấp thụ và độ truyền tia UV.
• Nitrit: 0,1-5,0 mg/L tính theo N.
• Nitrat: 0,1-20,0 mg/L tính theo N.
• Amoni: 0,2-20,0 mg/L tính theo N.
• Ortho photphat: 0,05-5,0 mg/L tính theo P.
• độ truyền tia UV: 0-100% T.
• độ hấp thụ tia UV: 0-3 AU; có dải cao hơn.
• Chu kỳ đọc: 5-9999 phút.
• Thời gian đáp ứng: 5-10 phút.
• Độ chính xác: Điển hình 2-5% dải, phụ thuộc hiện trường/thông số.
• Độ lặp lại: <0,5% dải.
• Giao tiếp: Tối đa 4 ngõ 4-20 mA trên mỗi đường mẫu, Modbus RTU, Modbus TCP/IP, EtherNet/IP.
• Đường mẫu: 1 hoặc 2 qua cụm chia mẫu nội bộ.
• Áp suất mẫu: Bơm nội lift tối đa 1,5 m, run 6 m. Dòng có áp tối đa 10 psi.
• Lưu lượng: 0,5-1,0 L/phút; 1 L nước xả rửa.
• Lọc: Khi TSS >150 mg/L; bộ lọc lưới #20 0,69 mm.
• Nhiệt độ mẫu: 10-60 °C.
• Độ đục: 0-60 NTU.
• Kích thước: 102 x 51 x 26 cm.
• Khối lượng: 59 kg.
• Nguồn: 120 VAC ±10%, 50-60 Hz, tối đa 4 A.
• Màn hình: TFT LCD cảm ứng 7 inch.

✅ Các Lỗi Thường Gặp Và Cách Hạn Chế

Dùng thông số của phiên bản khác trong cùng dòng

Đối chiếu phiên bản hoặc mã hàng và phiên bản tài liệu kỹ thuật trước khi đưa dải đo hoặc tín hiệu vào/ra (I/O) vào hồ sơ.

Chọn sai điểm lấy mẫu

Ưu tiên điểm đại diện, có đường mẫu ổn định và khả năng bảo trì. Kiểm tra độ trễ vận chuyển mẫu.

Bỏ qua trạng thái thiết bị khi lấy dữ liệu

Đưa thông tin chẩn đoán/cảnh báo/cờ trạng thái dữ liệu về SCADA nếu giao thức hỗ trợ, không chỉ lấy giá trị nồng độ.

Không lập lịch QA/QC sau bảo trì

Quy định mẫu đối chứng, tiêu chí chấp nhận và bước xác nhận sau thay thuốc thử, vệ sinh hoặc can thiệp đường mẫu.

Các dải công bố là dải chuẩn. Tài liệu kỹ thuật nói có dải cao hơn cho một số chỉ tiêu. Không nên mặc định dải chuẩn phù hợp mọi nước thải. Mẫu có TSS >150 mg/L cần lọc theo hướng dẫn Tài liệu kỹ thuật.

Nguồn sáng khoảng 4 năm theo Tài liệu kỹ thuật. Điểm 0 và làm sạch và thuốc thử khoảng 4 tuần điển hình. Hệ thống có auto maintenance, nhưng vẫn cần kiểm tra mẫu ống dẫn, bộ lọc và đối chứng dữ liệu định kỳ.

✅ Câu Hỏi Thường Gặp

UV-4200 đo được bốn thông số nào?

Tùy cấu hình, các lựa chọn gồm nitrat, nitrit, amoni, photphat và độ hấp thụ và độ truyền tia UV. Tài liệu kỹ thuật công bố bốn thông số trên mỗi đường mẫu.

Có thể dùng hai đường mẫu không?

Có. Tài liệu kỹ thuật nêu 1 hoặc 2 đường mẫu qua cụm chia mẫu nội bộ.

Có EtherNet/IP không?

Có, cùng Modbus RTU, Modbus TCP/IP và 4-20 mA.

Dải photphat chuẩn là bao nhiêu?

Ortho photphat 0,05-5,0 mg/L tính theo P theo Tài liệu kỹ thuật.

H2: ✅ Kết Luận Và Khuyến Nghị Lựa Chọn

Máy phân tích nước thải ChemScan UV-4200 phù hợp khi thông số và điều kiện lắp đặt khớp với dự án. Đồng thời đội vận hành có kế hoạch tích hợp và bảo trì rõ ràng. Nếu còn thiếu chỉ tiêu, dải đo hoặc điều kiện mẫu, cần khảo sát trước. Chỉ phát hành danh mục vật tư sau khi chốt cấu hình.

Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC có thể hỗ trợ rà soát cấu hình và điều kiện mẫu. Đội ngũ kỹ thuật cũng có thể trao đổi tín hiệu vào/ra (I/O) và giao thức tích hợp. Hồ sơ dự án cần được rà soát trước khi chốt phiên bản.
