Level TROLL 700 – Datalogger Mực Nước Chính Xác

Level TROLL 700 Data Logger là datalogger mực nước chuyên nghiệp của OTT In-Situ, được thiết kế để đo và ghi liên tục mực nước, áp suất nước và nhiệt độ trong các chương trình quan trắc nước ngầm, nước mặt và thủy văn yêu cầu độ chính xác cao. Thiết bị sử dụng thân titanium bền chắc, cảm biến áp suất piezoresistive, bộ nhớ 4 MB và các chế độ ghi dữ liệu nâng cao, phù hợp cho thử nghiệm tầng chứa nước, quan trắc dài hạn và giám sát sự kiện thủy văn.
Với hiệu chuẩn nhà máy 3D, hệ thống chống trôi dữ liệu, kết nối VuSitu, TROLL Com Plus, VuLink và HydroVu, Level TROLL 700 giúp đơn giản hóa cấu hình, thu thập và quản lý dữ liệu. Tại Việt Nam, Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC hỗ trợ lựa chọn dải áp suất, cấu hình vented hoặc non-vented, cáp, bộ hút ẩm và giải pháp truyền dữ liệu phù hợp với từng điểm quan trắc.

✅ Tính Năng Nổi Bật Của Level TROLL 700 Data Logger

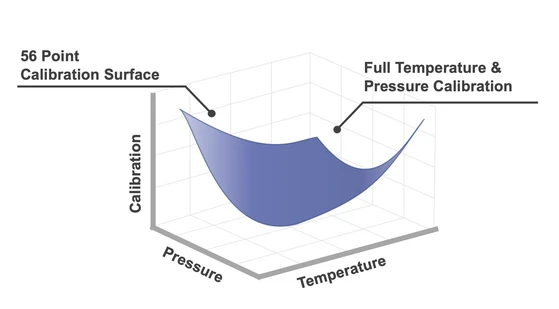

1. Hiệu chuẩn nhà máy 3D trên toàn dải áp suất và nhiệt độ

• Cảm biến áp suất piezoresistive bằng titanium được hiệu chuẩn trên toàn dải áp suất và nhiệt độ vận hành.
• Quy trình hiệu chuẩn truy xuất chuẩn NIST® giúp duy trì độ chính xác trong các điều kiện hiện trường thay đổi.
• Độ chính xác áp suất đạt ±0,05% toàn thang đo trong dải nhiệt độ hiệu chuẩn từ -5 đến 50°C.
• Phù hợp cho thử nghiệm bơm, slug test và các nghiên cứu cần dữ liệu áp suất có độ phân giải cao.

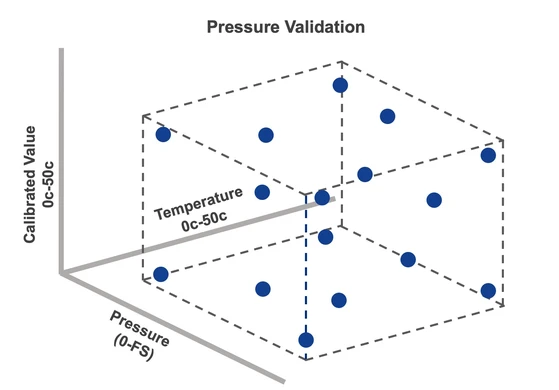

2. Kiểm tra và chứng nhận hiệu chuẩn độc lập

• Mỗi cảm biến được In-Situ kiểm tra độc lập để xác nhận quá trình sản xuất và hiệu chuẩn.
• Giúp đội dự án có cơ sở kiểm soát chất lượng dữ liệu trước khi đưa thiết bị ra hiện trường.
• Phù hợp với chương trình quan trắc yêu cầu hồ sơ hiệu chuẩn và tính truy xuất của phép đo.

3. Hệ thống Anti-Drift duy trì dữ liệu ổn định lâu dài

• Cáp gia cường Kevlar hạn chế hiện tượng kéo giãn cáp có thể biểu hiện như độ trôi của mực nước.
• Cảm biến áp suất titanium duy trì đặc tính đo ổn định trong các đợt triển khai kéo dài.
• Linh kiện điện tử dung sai chặt giúp tăng độ ổn định và giảm nhu cầu hiệu chỉnh ngoài hiện trường.
• Độ ổn định dài hạn nhỏ hơn 0,1% toàn thang đo.

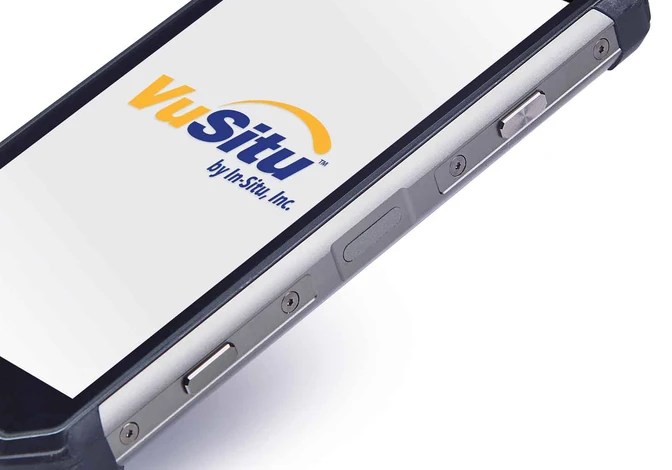

4. Quản lý dữ liệu thuận tiện bằng VuSitu

• Kết nối với TROLL Com Plus để thiết lập logger và xem dữ liệu trên điện thoại hoặc máy tính bảng.
• Log Setup Assistant hỗ trợ cấu hình chương trình ghi dữ liệu theo quy trình trực quan.
• Spot-Check Assistant và Panoramic Live Data hỗ trợ kiểm tra nhanh dữ liệu hiện trường.
• Có thể gắn ảnh hiện trường và tọa độ GPS vào dữ liệu để tổ chức hồ sơ điểm đo thuận tiện hơn.

5. Hệ sinh thái dùng chung và khả năng giám sát từ xa

• Dùng chung hệ sinh thái cáp, thiết bị giao tiếp và phần mềm với các sản phẩm Level TROLL.
• Hỗ trợ Modbus/RS485, SDI-12 và tín hiệu 4–20 mA để tích hợp datalogger, PLC, SCADA hoặc nền tảng bên thứ ba.
• Kết nối VuLink Telemetry để truyền dữ liệu và cảnh báo sự kiện từ điểm quan trắc về HydroVu.
• HydroVu hỗ trợ lưu trữ, quản lý và chia sẻ dữ liệu tập trung cho nhiều điểm đo.

6. Lựa chọn vented hoặc non-vented theo điều kiện triển khai

• Cấu hình vented đo áp suất tương đối, phù hợp khi cần độ chính xác mực nước cao mà không phải bù áp suất khí quyển sau đo.
• Cấu hình non-vented đo áp suất tuyệt đối, thuận tiện cho triển khai sâu hoặc môi trường khó bảo trì cáp vented.
• Với hệ vented, bộ hút ẩm giúp bảo vệ đường thông khí và hạn chế hơi ẩm ảnh hưởng đến phép đo.
• Dải đo tối đa đến 500 psig ở cấu hình vented và 1000 psia ở cấu hình non-vented.

✅ Thông Số Kỹ Thuật Chính Của Level TROLL 700

• Thông số đo: Mực nước, áp suất nước và nhiệt độ.
• Loại cảm biến áp suất: Piezoresistive, vật liệu titanium.
• Dải đo vented: Tối đa 500 psig, tương đương khoảng 351 m cột nước tùy cấu hình.
• Dải đo non-vented: Tối đa 1000 psia, tương đương khoảng 693 m cột nước tùy cấu hình.
• Độ chính xác áp suất: ±0,05% toàn thang đo trong dải -5 đến 50°C.
• Độ ổn định dài hạn: Nhỏ hơn 0,1% toàn thang đo.
• Độ phân giải áp suất: ±0,005% toàn thang đo hoặc tốt hơn.
• Độ chính xác nhiệt độ: ±0,1°C.
• Độ phân giải nhiệt độ: 0,01°C hoặc tốt hơn.
• Bộ nhớ: 4 MB, tối đa khoảng 250.000 bản ghi và 50 log.
• Tốc độ ghi nhanh nhất: 4 giá trị mỗi giây.
• Chế độ ghi: Linear, Fast Linear, Linear Average, Event, Step Linear và True Logarithmic.
• Giao tiếp: Modbus/RS485, SDI-12 và 4–20 mA.
• Nguồn ngoài: 8–36 VDC.
• Pin: Lithium 3,6 V, tuổi thọ điển hình 10 năm hoặc 2 triệu lần đọc.
• Nhiệt độ vận hành: -20 đến 80°C trong chất lỏng không đóng băng.
• Nhiệt độ lưu trữ: -40 đến 80°C.
• Cấp bảo vệ: IP67 khi không lắp cáp, IP68 khi lắp cáp.
• Vật liệu tiếp xúc môi trường: Titanium, EPDM và acetal.
• Kích thước: Đường kính 1,83 cm, chiều dài 21,6 cm.
• Khối lượng: Khoảng 124 g.
• Bảo hành: 3 năm, có tùy chọn gia hạn theo chính sách nhà sản xuất.

✅ Ứng Dụng Tiêu Biểu Tại Việt Nam

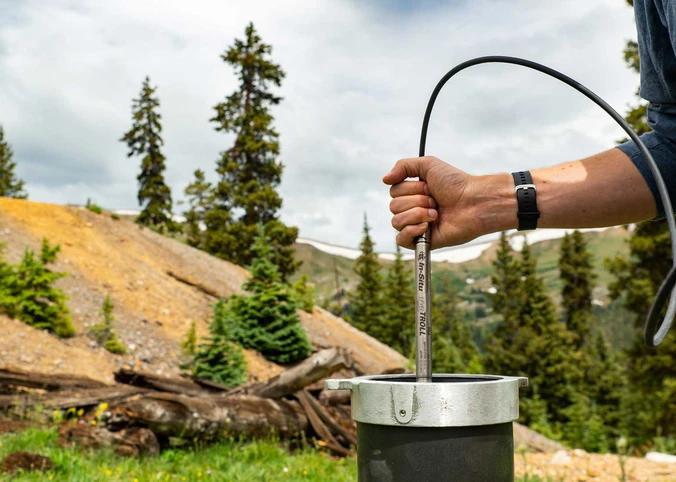

1. Đặc trưng tầng chứa nước và thử nghiệm bơm

• Ghi dữ liệu mực nước với tốc độ cao cho slug test và pumping test.
• Hỗ trợ xác định hệ số truyền dẫn, hệ số chứa và phản ứng thủy lực của tầng chứa nước.
• Phù hợp cho khảo sát địa chất thủy văn, cấp nước ngầm và đánh giá nguồn nước.

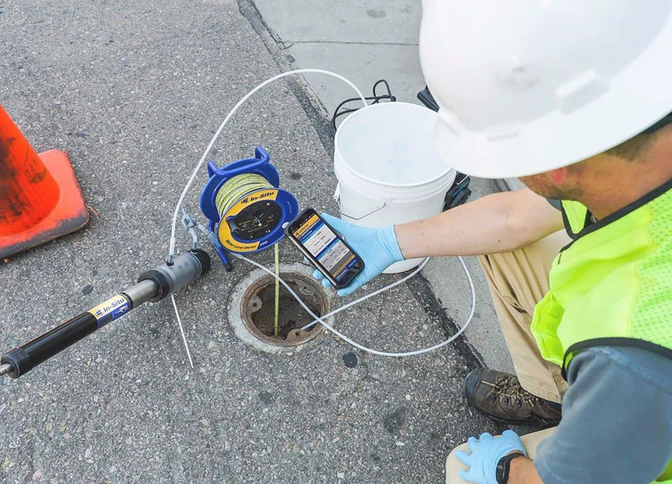

2. Quan trắc phục hồi môi trường

• Theo dõi nước ngầm và nước mặt trong và sau quá trình xử lý khu vực ô nhiễm.
• Đánh giá biến động mực nước liên quan đến bơm hút, xử lý tại chỗ hoặc phục hồi tầng chứa nước.
• Thân titanium phù hợp cho nước ngọt, nước mặn và một số môi trường nước bị ô nhiễm.

3. Giám sát nước mưa và sự kiện thủy văn

• Ghi liên tục mực nước nền và theo dõi biến động trong các trận mưa lớn.
• Chế độ Event và tốc độ ghi nhanh hỗ trợ thu thập chi tiết thời điểm mực nước thay đổi.
• Phù hợp cho cống thoát nước, kênh tiêu, hồ điều hòa và hệ thống cảnh báo ngập.

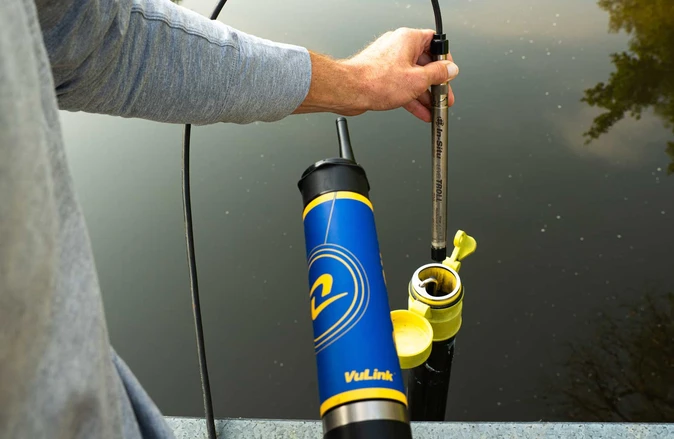

4. Quan trắc mực nước sông, hồ và hồ chứa

• Theo dõi mực nước dài hạn tại sông, hồ, kênh và hồ chứa.
• Hỗ trợ nghiên cứu thủy văn, vận hành nguồn nước, theo dõi triều và quản lý tài nguyên nước.
• Có thể kết hợp VuLink và HydroVu để xây dựng trạm quan trắc mực nước từ xa.

✅ Hướng Dẫn Lựa Chọn Và Tích Hợp

• Chọn kiểu áp suất: Dùng vented khi ưu tiên độ chính xác mực nước trực tiếp, dùng non-vented khi cần triển khai sâu, cáp kín và bù áp suất khí quyển bằng BaroTROLL hoặc dữ liệu khí áp.
• Chọn dải đo: Chọn dải áp suất gần với độ sâu làm việc thực tế để tối ưu độ phân giải và độ chính xác.
• Chọn cáp: Xác định chiều dài cáp, loại vented hoặc non-vented, điều kiện kéo treo và yêu cầu kết nối tại đầu giếng.
• Quản lý dữ liệu: Dùng TROLL Com Plus và VuSitu cho thu thập tại hiện trường, dùng VuLink và HydroVu cho giám sát từ xa.
• Bảo trì: Kiểm tra đầu nối, tình trạng cáp, bộ hút ẩm của hệ vented và vệ sinh cảm biến theo điều kiện môi trường.

✅ Kết Luận

Level TROLL 700 Data Logger là lựa chọn phù hợp cho các dự án cần datalogger mực nước có độ chính xác cao, bộ nhớ lớn, tốc độ ghi nhanh và khả năng hoạt động lâu dài. Hiệu chuẩn nhà máy 3D, hệ thống Anti-Drift, thân titanium và khả năng kết nối mở giúp thiết bị đáp ứng hiệu quả từ thử nghiệm tầng chứa nước đến quan trắc sông hồ và trạm giám sát từ xa.
👉 Liên hệ Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC để được tư vấn dải đo, cấu hình vented/non-vented, cáp, bộ hút ẩm, TROLL Com Plus, VuLink và giải pháp HydroVu phù hợp với dự án.
