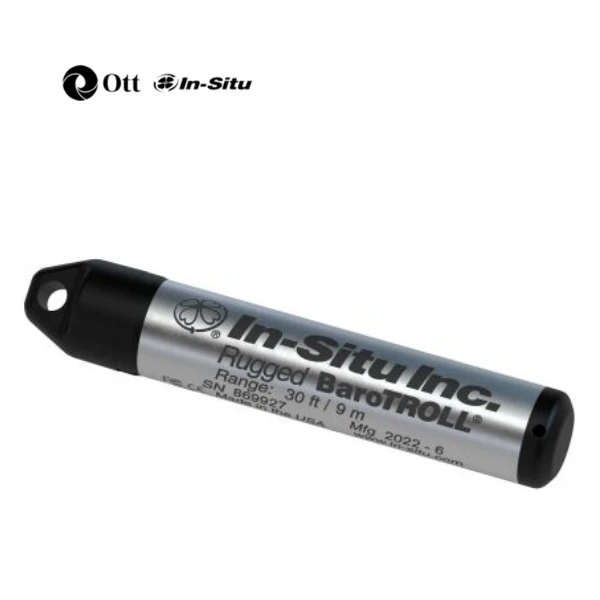

Rugged BaroTROLL – Logger Áp Suất Khí Quyển

Rugged BaroTROLL Data Logger là thiết bị ghi áp suất khí quyển và nhiệt độ của In-Situ, dùng để bù ảnh hưởng khí áp cho dữ liệu mực nước từ các logger non-vented.

Thiết bị có vỏ titanium, hiệu chuẩn nhà máy 3D, bộ nhớ 120.000 bản ghi, pin tuổi thọ dài và hỗ trợ Baro Merge, TROLL Com Plus, Modbus/RS485 và SDI-12.

✅ Tính Năng Nổi Bật Của Rugged BaroTROLL Data Logger

1. Ghi Áp Suất Khí Quyển Và Nhiệt Độ

• Dùng để hiệu chỉnh dữ liệu từ Rugged TROLL 100, Rugged TROLL 200 và các logger non-vented phù hợp.
• Một thiết bị có thể hỗ trợ nhiều logger trong cùng vùng khí tượng.

2. Hậu Hiệu Chỉnh Bằng Baro Merge

• Tự động bù khí áp và giữ nguyên file dữ liệu gốc.
• Hỗ trợ hiệu chỉnh cố định, nhập giá trị thủ công hoặc dùng file log BaroTROLL.

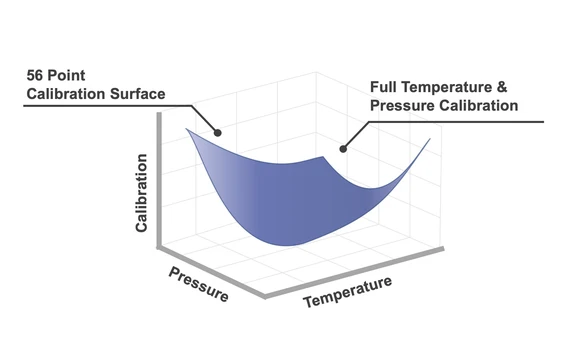

3. Hiệu Chuẩn Nhà Máy 3D

• Hiệu chuẩn trên toàn dải áp suất và nhiệt độ.
• Độ chính xác ±0,05% FS trong dải 0 đến 50 °C.

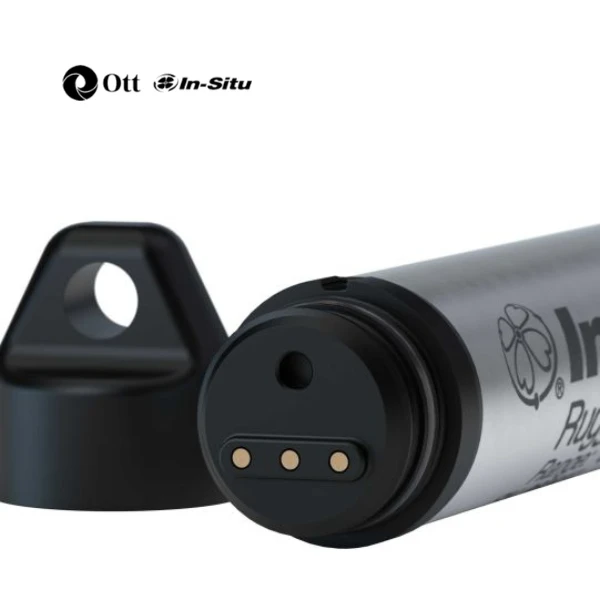

4. Kết Nối Linh Hoạt Và Pin Tuổi Thọ Dài

• Hỗ trợ TROLL Com Plus, Docking Station, Modbus/RS485 và SDI-12.
• Pin lithium 3,6 V có tuổi thọ điển hình 10 năm hoặc 2 triệu lần đọc.

✅ Thông Số Kỹ Thuật Chính Của Rugged BaroTROLL Data Logger

• Loại thiết bị: Data logger áp suất khí quyển và nhiệt độ.
• Mục đích sử dụng: Bù khí áp cho logger mực nước non-vented.
• Loại cảm biến áp suất: Piezoresistive, vật liệu ceramic.
• Dải đo áp suất: 7 đến 30 psi; 0,5 đến 2 bar.
• Độ chính xác áp suất: ±0,05% FS trong dải 0 đến 50 °C.
• Độ phân giải áp suất: ±0,01% FS hoặc tốt hơn.
• Cảm biến nhiệt độ: Silicon.
• Độ chính xác nhiệt độ: ±0,3 °C.
• Độ phân giải nhiệt độ: 0,01 °C hoặc tốt hơn.
• Dải nhiệt độ vận hành: 0 đến 50 °C.
• Dải nhiệt độ lưu trữ: -40 đến 80 °C.
• Dải nhiệt độ hiệu chuẩn: 0 đến 50 °C.
• Bộ nhớ: 2,0 MB; 120.000 bản ghi; tối đa 1 log.
• Tốc độ ghi nhanh nhất: 1 giá trị mỗi phút.
• Chế độ ghi: Linear.
• Giao tiếp: TROLL Com Plus, Docking Station, Modbus/RS485 hoặc SDI-12 qua Rugged TROLL 200 Cable.
• Tốc độ đầu ra nhanh nhất: Modbus và SDI-12: 1 giá trị mỗi giây.
• Nguồn ngoài: 8 đến 36 VDC.
• Pin: Lithium 3,6 V; tuổi thọ điển hình 10 năm hoặc 2 triệu lần đọc.
• Vật liệu: Titanium, Acetal, FKM Fluoroelastomer và Ceramic.
• Kích thước: Đường kính 2,62 cm; chiều dài 14,43 cm.
• Khối lượng: 137 g.
• Đơn vị áp suất: psi, kPa, bar, mbar, mmHg, inHg.
• Bảo hành: 2 năm.

✅ Ứng Dụng Tiêu Biểu Của Rugged BaroTROLL Data Logger

Bù Áp Cho Quan Trắc Nước Ngầm

Hiệu chỉnh dữ liệu nhiều logger non-vented trong cùng khu vực quan trắc.

Quan Trắc Nước Mặt Và Thủy Văn

Bù ảnh hưởng khí áp cho logger đo mực nước sông, hồ, kênh và vùng ngập.

Tích Hợp Trạm Quan Trắc Tự Động

Xuất dữ liệu khí áp qua Modbus/RS485 hoặc SDI-12 để đưa vào datalogger hoặc SCADA.

✅ Hướng Dẫn Chọn Cấu Hình Và Tích Hợp

• Xác định vùng bù áp: Một BaroTROLL nên phục vụ các logger nằm trong cùng vùng khí tượng và không chênh cao quá lớn.
• Đồng bộ thời gian: Đồng bộ đồng hồ và chọn chu kỳ ghi phù hợp giữa BaroTROLL và logger mực nước.
• Chọn vị trí lắp: Đặt thiết bị trong môi trường khí quyển thông thoáng, được bảo vệ khỏi ngập và tránh nguồn nhiệt cục bộ.
• Chọn phương thức tải dữ liệu: Dùng TROLL Com Plus hoặc Docking Station cho hậu xử lý; dùng Modbus/RS485 hoặc SDI-12 khi cần dữ liệu thời gian thực.
• Quy trình Baro Merge: Lưu file gốc, nhập đúng file BaroTROLL và kiểm tra khoảng thời gian chồng lấp trước khi hiệu chỉnh.
• Quản lý mạng logger: Lập danh sách logger được bù bởi từng BaroTROLL để duy trì truy xuất nguồn gốc dữ liệu.

✅ Câu Hỏi Thường Gặp

1. Rugged BaroTROLL có đo mực nước trực tiếp không?

Không. Thiết bị đo áp suất khí quyển và nhiệt độ để bù cho dữ liệu mực nước từ logger non-vented.

2. Một BaroTROLL có thể bù cho nhiều logger không?

Có, nếu các logger nằm trong cùng vùng khí tượng, thời gian ghi đồng bộ và dữ liệu BaroTROLL bao phủ toàn bộ thời gian của các log cần hiệu chỉnh.

3. Baro Merge có làm mất dữ liệu gốc không?

Không. Phần mềm tự động hậu hiệu chỉnh và giữ nguyên dữ liệu gốc để người dùng có thể kiểm tra hoặc xử lý lại.

4. Rugged BaroTROLL có tích hợp với hệ thống tự động không?

Có. Thiết bị hỗ trợ Modbus/RS485 hoặc SDI-12 qua Rugged TROLL 200 Cable và có thể dùng nguồn ngoài 8-36 VDC.

5. Rugged BaroTROLL khác BaroTROLL Data Logger dòng chuyên nghiệp như thế nào?

Rugged BaroTROLL thuộc dòng practical logger, tối ưu chi phí và tốc độ ghi 1 lần/phút; lựa chọn dòng chuyên nghiệp cần căn cứ độ chính xác, tốc độ ghi, hệ sinh thái cáp và yêu cầu dự án cụ thể.

✅ Kết Luận

Rugged BaroTROLL Data Logger là thành phần quan trọng trong mạng quan trắc sử dụng logger mực nước non-vented. Thiết bị giúp loại bỏ ảnh hưởng của biến động khí áp, chuẩn hóa dữ liệu giữa nhiều điểm đo và giảm yêu cầu bảo trì so với hệ thống cáp vented.
