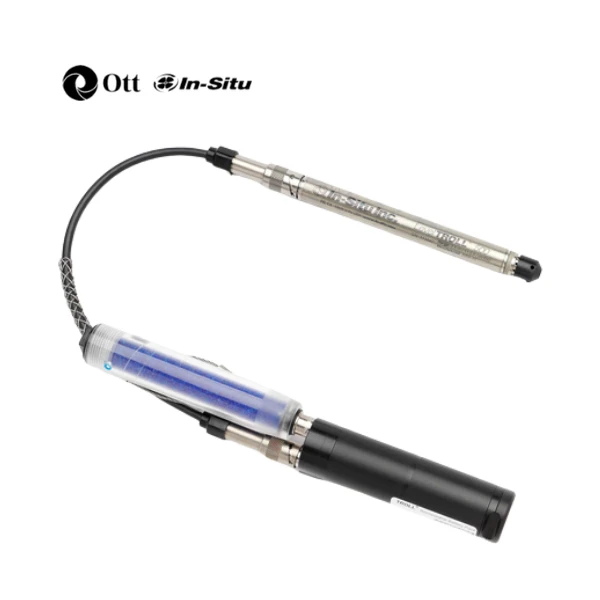

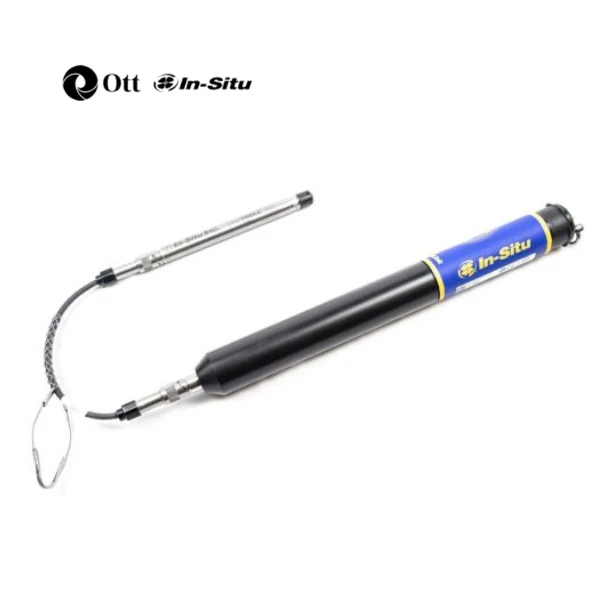

Level TROLL 400 – Datalogger Mực Nước Non-Vented

Level TROLL 400 Data Logger là datalogger đo mực nước dạng non-vented của OTT In-Situ, dùng để đo và ghi liên tục mực nước, áp suất nước và nhiệt độ. Thiết kế kín phù hợp cho điểm đo độ ẩm cao, khu vực ngập lụt, nước ngầm, nước mặt, ven biển và khai khoáng.
Thiết bị sử dụng cảm biến áp suất piezoresistive bằng titanium, hiệu chuẩn nhà máy 3D, hệ thống Anti-Drift, bộ nhớ 2 MB và pin lithium tuổi thọ dài. Khi kết hợp BaroTROLL, VuLink và HydroVu, người dùng có thể bù khí áp, quản lý dữ liệu và giám sát điểm đo từ xa.

✅ Tính Năng Nổi Bật Của Level TROLL 400

1. Cấu Hình Non-Vented Ít Bảo Trì

• Thiết kế kín: Không cần cáp thông khí hoặc bộ hút ẩm vented.
• Bù khí áp linh hoạt: Dùng BaroTROLL hoặc nguồn dữ liệu khí áp để hậu xử lý.
• Điểm đo khắc nghiệt: Phù hợp khu vực dễ ngập và độ ẩm cao.
• Triển khai lâu dài: Giảm hạng mục bảo trì hệ thống thông khí.

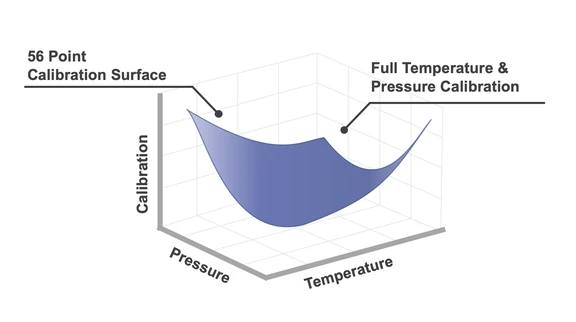

2. Hiệu Chuẩn Nhà Máy 3D Trên Toàn Dải

• Hiệu chuẩn toàn dải: Bao phủ áp suất và nhiệt độ vận hành.
• Độ chính xác: ±0,05% toàn thang đo trong dải -5 đến 50°C.
• Cảm biến titanium: Bền trong nước ngọt và nước mặn.
• Kiểm soát chất lượng: Phù hợp chương trình cần dữ liệu có tính truy xuất.

3. Hệ Thống Anti-Drift Giảm Trôi Dữ Liệu

• Độ ổn định dài hạn: Nhỏ hơn 0,1% toàn thang đo.
• Độ phân giải cao: ±0,005% toàn thang đo hoặc tốt hơn.
• Cáp gia cường: Hạn chế kéo giãn cơ học.
• Điện tử dung sai chặt: Duy trì hiệu suất theo thời gian.

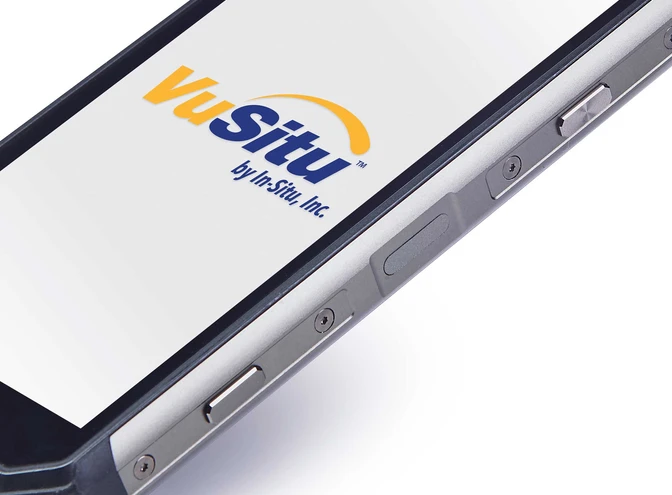

4. Quản Lý Dữ Liệu Trực Quan Với VuSitu

• Log Setup Assistant: Hướng dẫn thiết lập chương trình ghi dữ liệu.
• Panoramic Live Data: Xem dữ liệu trực tiếp tại hiện trường.
• Chẩn đoán thiết bị: Kiểm tra trạng thái trước và sau triển khai.
• Quản lý điểm đo: Gắn ảnh và tọa độ GPS để tổ chức dữ liệu.

5. Hệ Sinh Thái Dùng Chung Và Giao Tiếp Mở

• Chuẩn giao tiếp: Modbus/RS485, SDI-12 và 4-20 mA.
• Phụ kiện dùng chung: Cáp, TROLL Com Plus, Twist-Lock và telemetry.
• Smart Addressing: Giảm nhu cầu lập trình lại khi thay thiết bị cùng tham số.
• Tích hợp hệ thống: Kết nối PLC, SCADA, datalogger và nền tảng bên thứ ba.

6. Trạm Giám Sát Từ Xa Với VuLink Và HydroVu

• Dữ liệu từ xa: Truy cập log và trạng thái điểm đo.
• Cảnh báo sự kiện: Theo dõi ngưỡng và biến động bất thường.
• Quản lý nhiều trạm: HydroVu tập trung dữ liệu trên một tài khoản.
• Giảm đi hiện trường: Tự động hóa thu thập và truyền dữ liệu.

✅ Thông Số Kỹ Thuật Chính Của Level TROLL 400

• Thông số đo: Mực nước, áp suất nước và nhiệt độ.
• Kiểu áp suất: Absolute/non-vented, dữ liệu mực nước cần bù áp suất khí quyển.
• Dải đo non-vented: 30, 100, 300 hoặc 500 psia, tương đương khoảng 11 đến 341 m cột nước tùy cấu hình.
• Loại cảm biến: Piezoresistive, vật liệu titanium.
• Độ chính xác áp suất: ±0,05% toàn thang đo trong dải -5 đến 50°C.
• Độ ổn định dài hạn: Nhỏ hơn 0,1% toàn thang đo.
• Độ phân giải áp suất: ±0,005% toàn thang đo hoặc tốt hơn.
• Độ chính xác nhiệt độ: ±0,1°C.
• Độ phân giải nhiệt độ: 0,01°C hoặc tốt hơn.
• Bộ nhớ: 2 MB, tối đa khoảng 120.000 bản ghi và 50 log.
• Tốc độ ghi nhanh nhất: 2 giá trị mỗi giây.
• Chế độ ghi: Linear, Fast Linear và Event.
• Giao tiếp: Modbus/RS485, SDI-12 và 4-20 mA.
• Nguồn ngoài: 8 đến 36 VDC.
• Pin: Lithium 3,6 V, tuổi thọ điển hình 10 năm hoặc 2 triệu lần đọc.
• Nhiệt độ vận hành: -20 đến 80°C trong chất lỏng không đóng băng.
• Nhiệt độ lưu trữ: -40 đến 80°C.
• Cấp bảo vệ: IP67 khi không lắp cáp, IP68 khi lắp cáp.
• Vật liệu tiếp xúc môi trường: Titanium, EPDM và acetal.
• Kích thước: Đường kính 1,83 cm, chiều dài 21,6 cm.
• Khối lượng: Khoảng 124 g.
• Bảo hành: 3 năm, có tùy chọn gia hạn theo chính sách nhà sản xuất.

✅ Ứng Dụng Tiêu Biểu Tại Việt Nam

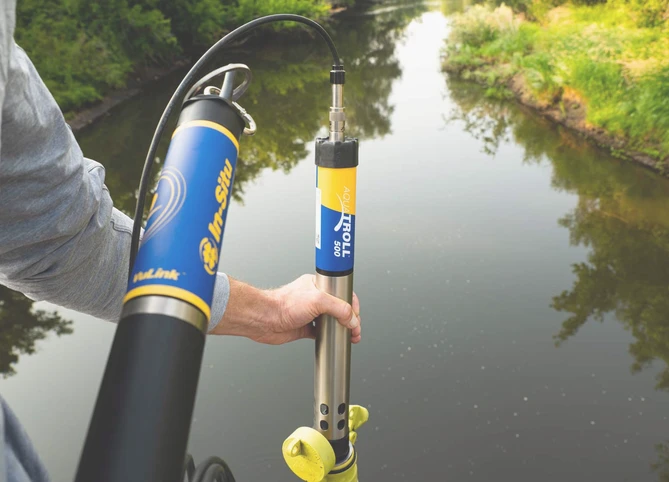

1. Quan Trắc Nước Mặt Liên Tục

• Theo dõi mực nước tại sông, hồ, kênh và hồ chứa.
• Thiết kế kín phù hợp điểm đo có nguy cơ ngập thiết bị đầu giếng.
• Kết hợp BaroTROLL để bù áp suất khí quyển.

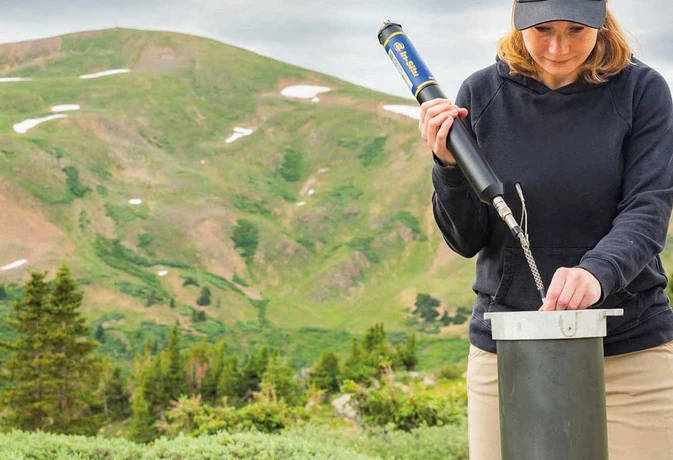

2. Quan Trắc Nước Ngầm Liên Tục

• Theo dõi mực nước giếng tại quy mô địa phương hoặc mạng lưới.
• Đánh giá xu thế khai thác, bổ cập và biến động theo mùa.
• Đường kính nhỏ phù hợp nhiều giếng quan trắc.

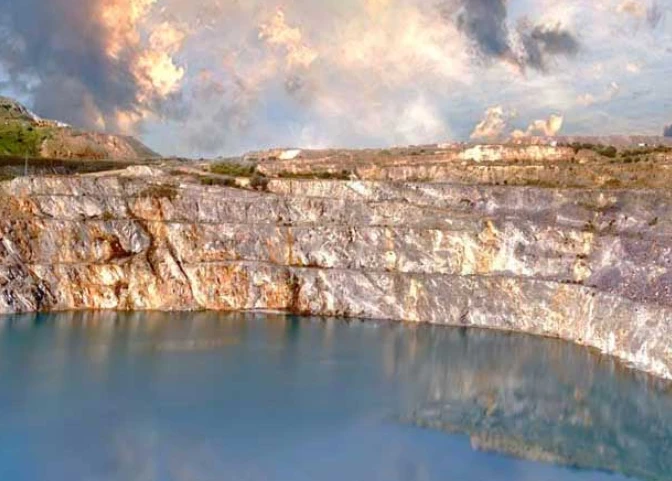

3. Bơm Hạ Mực Nước Mỏ

• Theo dõi hiệu quả bơm hạ mực nước và giảm áp trong mỏ.
• Hỗ trợ quản lý nguy cơ ngập, ổn định mái dốc và vận hành khai thác.
• Thân titanium đáp ứng môi trường công nghiệp khắc nghiệt.

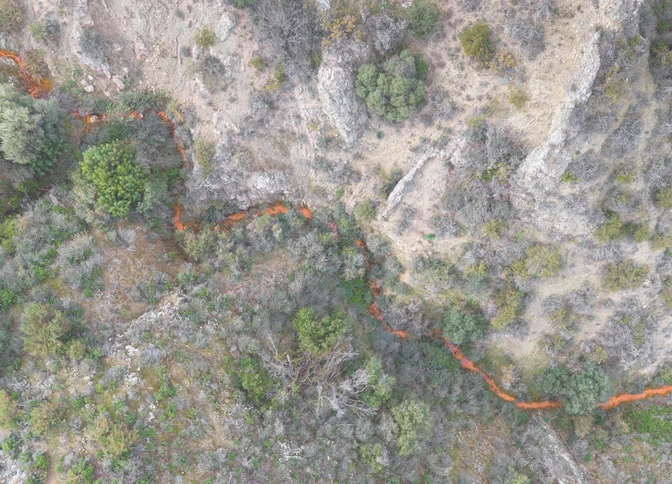

4. Giám Sát Nước Thoát Mỏ

• Theo dõi mực nước và áp suất tại khu vực chịu ảnh hưởng khai khoáng.
• Hỗ trợ đánh giá biến động nước ngầm và nước mặt.
• Tích hợp từ xa để quản lý điểm đo khó tiếp cận.

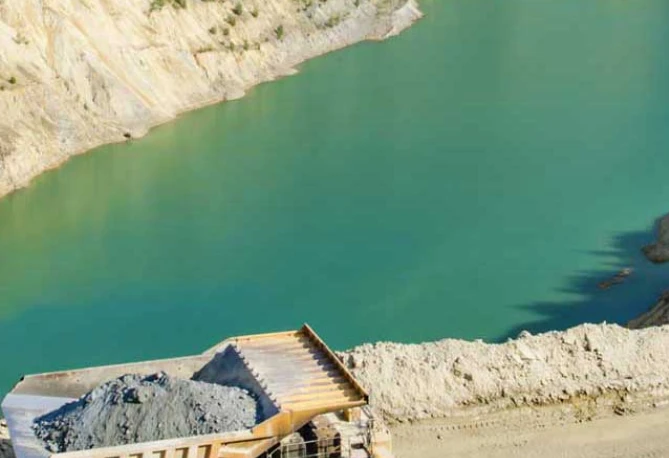

5. Quan Trắc Hồ Mỏ Pit Lake

• Theo dõi mực nước trong moong khai thác bị ngập.
• Hỗ trợ cân bằng nước, đánh giá rủi ro và kế hoạch phục hồi.
• Dữ liệu dài hạn phục vụ mô hình thủy văn mỏ.

6. Quan Trắc Vùng Ven Biển

• Theo dõi mực nước và thủy triều tại cửa sông, đầm phá và vùng ven bờ.
• Thân titanium thích hợp cho môi trường nước mặn.
• Kết hợp telemetry cho chuỗi dữ liệu dài hạn.

7. Giám Sát Lũ Và Cảnh Báo Ngập

• Đo liên tục mực nước tại khu vực có nguy cơ lũ.
• Chế độ Event hỗ trợ tăng mật độ dữ liệu khi điều kiện thay đổi.
• VuLink và HydroVu hỗ trợ truyền dữ liệu, cảnh báo ngưỡng.

✅ Hướng Dẫn Lựa Chọn Và Tích Hợp

• Chọn dải đo: Chọn dải áp suất gần độ sâu lớn nhất dự kiến để tối ưu độ phân giải.
• Bù áp suất khí quyển: Bố trí BaroTROLL hoặc nguồn dữ liệu khí áp đại diện cho khu vực quan trắc.
• Vị trí lắp đặt: Đảm bảo cảm biến luôn trong dải đo và tránh bùn cặn che kín lỗ áp suất.
• Truyền dữ liệu: Dùng TROLL Com Plus/VuSitu cho thu thập hiện trường hoặc VuLink/HydroVu cho giám sát từ xa.
• Bảo trì: Kiểm tra cáp, đầu nối, vệ sinh lỗ áp suất và xác minh dữ liệu khí áp định kỳ.

✅ Kết Luận

Level TROLL 400 Data Logger là giải pháp non-vented bền bỉ cho quan trắc mực nước dài hạn tại điểm đo độ ẩm cao, vùng ngập, nước ngầm, nước mặt và khai khoáng. Hiệu chuẩn 3D, Anti-Drift, thân titanium và kết nối VuLink/HydroVu giúp duy trì dữ liệu ổn định và giảm công vận hành.
👉 Liên hệ Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC để được tư vấn dải đo, BaroTROLL bù khí áp, cáp, TROLL Com Plus, VuLink và giải pháp HydroVu.
