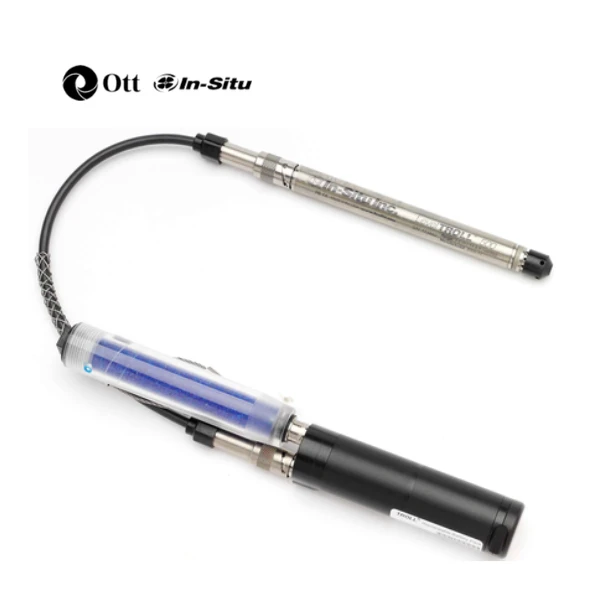

Level TROLL 500 – Datalogger Mực Nước Vented

Level TROLL 500 Data Logger là datalogger quan trắc mực nước dạng vented của OTT In-Situ, dùng để đo và ghi liên tục mực nước, áp suất nước và nhiệt độ. Thiết bị phù hợp cho quan trắc nước ngầm, nước mặt, sông hồ, vùng ven biển, khai khoáng và các điểm đo yêu cầu tự động bù áp suất khí quyển ngay trong hệ thống.
Với cảm biến áp suất piezoresistive bằng titanium, hiệu chuẩn toàn dải, hệ thống Anti-Drift, bộ nhớ 2 MB và khả năng kết nối VuSitu, VuLink, HydroVu, Level TROLL 500 giúp đơn giản hóa vận hành và duy trì dữ liệu ổn định. Tại Việt Nam, Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC hỗ trợ lựa chọn dải đo, cáp vented, bộ hút ẩm và cấu hình telemetry phù hợp.

✅ Tính Năng Nổi Bật Của Level TROLL 500

1. Hệ Vented Tự Động Bù Áp Suất Khí Quyển

• Độ chính xác hệ thống: Đường thông khí trong cáp cân bằng áp suất khí quyển ở mặt sau cảm biến.
• Dữ liệu trực tiếp: Giảm nhu cầu hậu xử lý bù khí áp bằng logger khí áp riêng.
• Dải đo linh hoạt: Các dải vented từ 5 đến 500 psig phục vụ giếng nông đến điểm đo áp suất cao.
• Bảo vệ đường vent: Bộ lọc kỵ nước và desiccant thay thế giúp hạn chế hơi ẩm.

2. Cáp Vented Và Kết Nối Twist-Lock Bền Chắc

• Cáp gia cường: Kevlar giảm hiện tượng kéo giãn có thể tạo sai lệch mực nước.
• Kết nối chắc chắn: Twist-Lock hỗ trợ lắp đặt nhanh và giảm lỗi đấu nối.
• Tùy chọn chiều dài: Lựa chọn cáp theo độ sâu giếng và vị trí hộp bảo vệ.
• Bảo trì có kế hoạch: Kiểm tra desiccant, đầu nối và lớp vỏ cáp định kỳ.

3. Hệ Thống Anti-Drift Duy Trì Dữ Liệu Ổn Định

• Cảm biến titanium: Duy trì đặc tính áp suất ổn định trong nhiều năm.
• Hiệu chuẩn toàn dải: Giảm độ trôi do thay đổi nhiệt độ.
• Cáp Kevlar: Hạn chế kéo giãn cơ học.
• Độ ổn định dài hạn: Nhỏ hơn 0,1% toàn thang đo.

4. Triển Khai Ít Bảo Trì Và Pin Tuổi Thọ Dài

• Tuổi thọ pin: Điển hình 10 năm hoặc 2 triệu lần đọc trong điều kiện phù hợp.
• Bộ hút ẩm thay thế: Hỗ trợ bảo vệ hệ vented khỏi hơi ẩm.
• Tự động thu thập: Telemetry giảm thao tác tải dữ liệu thủ công.
• Thân titanium: Phù hợp nước ngọt, nước mặn và môi trường khắc nghiệt.

5. Hệ Sinh Thái Dùng Chung Của In-Situ

• Dùng chung phụ kiện: Cáp, TROLL Com Plus và kết nối Twist-Lock.
• Giao tiếp mở: Modbus/RS485, SDI-12 và 4-20 mA.
• Smart Addressing: Duy trì ánh xạ tham số khi thay thiết bị cùng loại.
• Mở rộng hệ thống: Kết nối datalogger, PLC, SCADA hoặc nền tảng bên thứ ba.

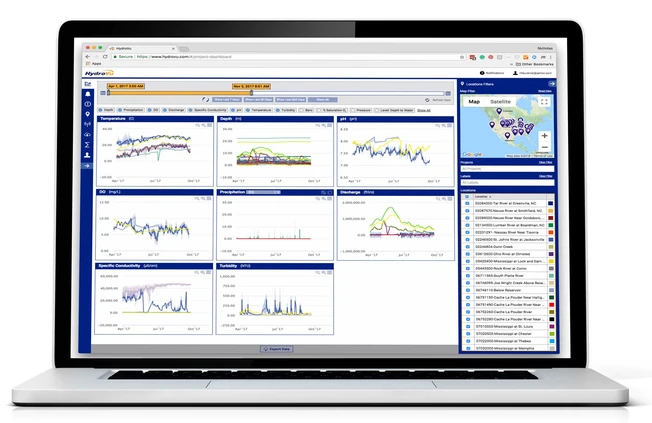

6. Giám Sát Từ Xa Với VuLink Và HydroVu

• Truy cập dữ liệu từ xa: Theo dõi dữ liệu mà không cần đến điểm đo.
• Cảnh báo chủ động: Thiết lập điều kiện cảnh báo theo mực nước hoặc trạng thái thiết bị.
• Quản lý tập trung: HydroVu lưu trữ và chia sẻ dữ liệu nhiều vị trí.
• Giảm chi phí vận hành: Hạn chế chuyến đi chỉ để tải dữ liệu.

7. Cấu Hình Trạm Quan Trắc Với VuLink

• Lắp đặt trong giếng: Thiết bị đường kính nhỏ phù hợp giếng quan trắc.
• Truyền dữ liệu: VuLink hỗ trợ gửi dữ liệu và trạng thái hệ thống.
• Nguồn linh hoạt: Kết hợp pin và cấu hình nguồn theo chu kỳ truyền.
• Triển khai đồng bộ: Một hệ sinh thái từ cảm biến đến phần mềm.

✅ Thông Số Kỹ Thuật Chính Của Level TROLL 500

• Thông số đo: Mực nước, áp suất nước và nhiệt độ.
• Kiểu áp suất: Gauged/vented, tự động bù áp suất khí quyển qua cáp thông khí.
• Dải đo vented: 5, 15, 30, 100, 300 hoặc 500 psig; tương đương khoảng 3,5 đến 351 m cột nước tùy cấu hình.
• Loại cảm biến: Piezoresistive, vật liệu titanium.
• Độ chính xác áp suất: ±0,05% toàn thang đo trong dải -5 đến 50°C.
• Độ ổn định dài hạn: Nhỏ hơn 0,1% toàn thang đo.
• Độ phân giải áp suất: ±0,005% toàn thang đo hoặc tốt hơn.
• Độ chính xác nhiệt độ: ±0,1°C.
• Độ phân giải nhiệt độ: 0,01°C hoặc tốt hơn.
• Bộ nhớ: 2 MB, tối đa khoảng 120.000 bản ghi và 50 log.
• Tốc độ ghi nhanh nhất: 2 giá trị mỗi giây.
• Chế độ ghi: Linear, Fast Linear và Event.
• Giao tiếp: Modbus/RS485, SDI-12 và 4-20 mA.
• Nguồn ngoài: 8 đến 36 VDC.
• Pin: Lithium 3,6 V; tuổi thọ điển hình 10 năm hoặc 2 triệu lần đọc.
• Nhiệt độ vận hành: -20 đến 80°C trong chất lỏng không đóng băng.
• Nhiệt độ lưu trữ: -40 đến 80°C.
• Cấp bảo vệ: IP67 khi không lắp cáp; IP68 khi lắp cáp.
• Vật liệu tiếp xúc môi trường: Titanium, EPDM và acetal.
• Kích thước: Đường kính 1,83 cm; chiều dài 21,6 cm.
• Khối lượng: Khoảng 124 g.
• Bảo hành: 3 năm; có tùy chọn gia hạn theo chính sách nhà sản xuất.

✅ Ứng Dụng Tiêu Biểu Tại Việt Nam

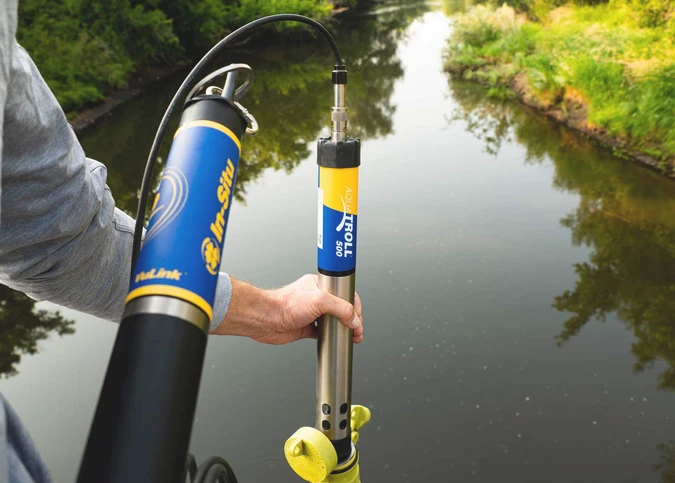

1. Quan Trắc Nước Mặt Liên Tục

• Theo dõi nền mực nước tại sông, hồ, kênh và hồ chứa.
• Phát hiện xu hướng hoặc sự kiện thay đổi theo mùa và vận hành công trình.
• Kết hợp telemetry để quản lý nhiều trạm trên một nền tảng.

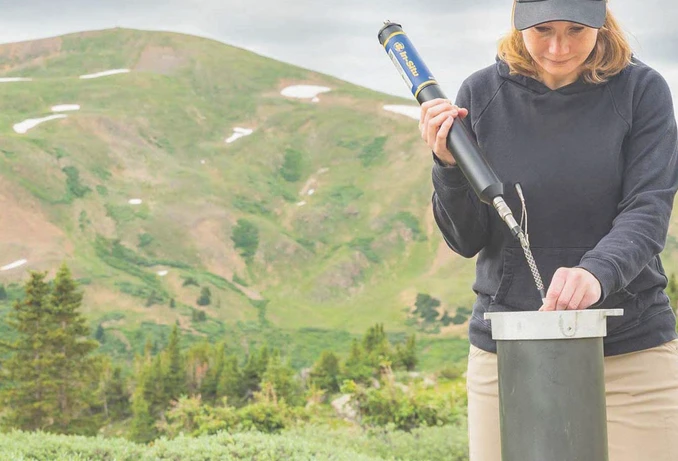

2. Quan Trắc Nước Ngầm Liên Tục

• Theo dõi mực nước giếng tại quy mô điểm đo hoặc mạng lưới.
• Đánh giá biến động tầng chứa nước theo khai thác, mùa và bổ cập.
• Dữ liệu vented phù hợp khi cần độ chính xác mực nước trực tiếp cao.

3. Giám Sát Nước Mưa Và Stormwater

• Theo dõi mực nước nền và biến động trong các trận mưa.
• Hỗ trợ đánh giá khả năng thoát nước, hồ điều hòa và kênh tiêu.
• Dữ liệu sự kiện phục vụ cảnh báo và phân tích ngập.

4. Giám Sát Nước Thoát Mỏ

• Theo dõi mực nước và áp suất tại khu vực chịu ảnh hưởng khai khoáng.
• Hỗ trợ quản lý nước thoát mỏ và đánh giá ảnh hưởng đến nước ngầm, nước mặt.
• Thân titanium phù hợp với điều kiện hiện trường khắc nghiệt.

5. Quan Trắc Hồ Mỏ Pit Lake

• Theo dõi diễn biến mực nước trong moong khai thác bị ngập.
• Hỗ trợ đánh giá cân bằng nước và kế hoạch vận hành, phục hồi.
• Kết nối từ xa phù hợp cho điểm đo khó tiếp cận.

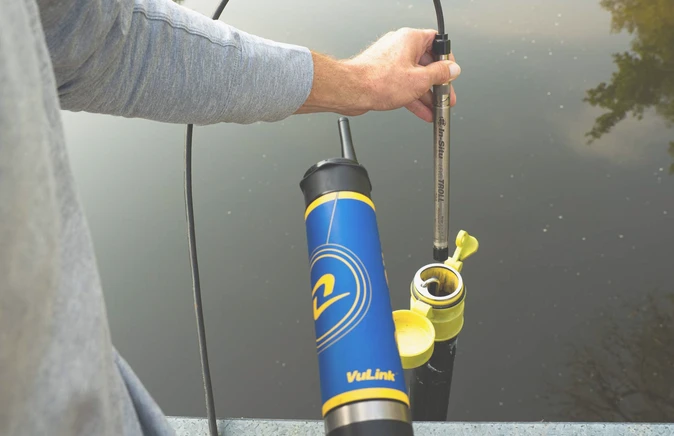

6. Quan Trắc Mực Nước Sông Và Hồ

• Theo dõi cao trình mực nước phục vụ thủy văn và quản lý nguồn nước.
• Phù hợp cho hồ chứa, sông, kênh và điểm quan trắc dài hạn.
• Có thể tích hợp cảnh báo ngưỡng trên HydroVu.

7. Quan Trắc Liên Tục Vùng Ven Biển

• Theo dõi mực nước, thủy triều và xu hướng tại cửa sông, đầm phá, ven biển.
• Thân titanium và cấu hình phù hợp cho môi trường nước mặn.
• Hỗ trợ xây dựng chuỗi dữ liệu dài hạn cho nghiên cứu và quản lý ven bờ.

✅ Hướng Dẫn Lựa Chọn Và Tích Hợp

• Chọn dải đo: Chọn dải áp suất gần với độ sâu lớn nhất dự kiến để tối ưu độ phân giải.
• Thiết kế hệ vented: Bố trí cáp thông khí, hộp đầu giếng và desiccant ở vị trí khô, dễ kiểm tra.
• Chọn chiều dài cáp: Tính theo độ sâu lắp đặt, khoảng treo và vị trí thiết bị giao tiếp.
• Truyền dữ liệu: Dùng TROLL Com Plus/VuSitu cho hiện trường hoặc VuLink/HydroVu cho giám sát từ xa.
• Bảo trì: Kiểm tra desiccant, bộ lọc kỵ nước, cáp, đầu nối và vệ sinh cảm biến theo điều kiện điểm đo.

✅ Kết Luận

Level TROLL 500 Data Logger là lựa chọn phù hợp cho các dự án cần đo mực nước vented chính xác, vận hành lâu dài và kết nối từ xa. Cảm biến titanium, Anti-Drift, pin tuổi thọ dài và hệ sinh thái VuLink/HydroVu giúp thiết bị đáp ứng hiệu quả từ giếng quan trắc đến sông hồ, vùng ven biển và khai khoáng.
👉 Liên hệ Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC để được tư vấn dải đo, cáp vented, bộ hút ẩm, TROLL Com Plus, VuLink và giải pháp HydroVu phù hợp.
