BaroTROLL – Datalogger Khí Áp Bù Mực Nước

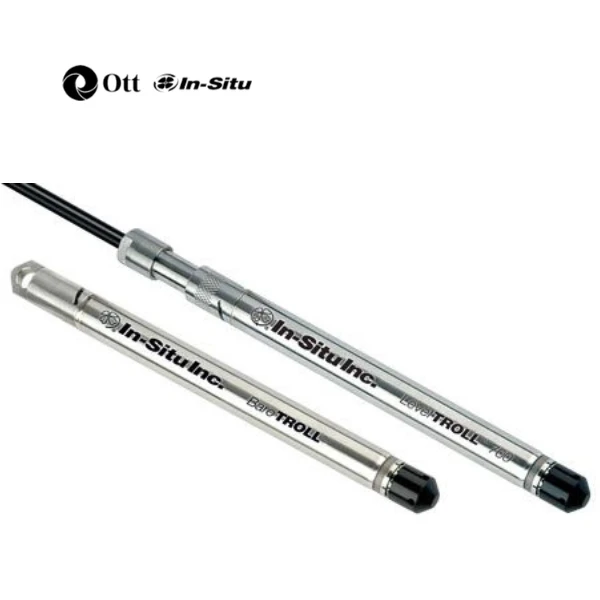

BaroTROLL Data Logger là datalogger khí áp của OTT In-Situ, dùng để ghi áp suất khí quyển và nhiệt độ nhằm bù khí áp cho dữ liệu mực nước từ các logger non-vented. Thiết bị phù hợp cho mạng lưới nước ngầm, nước mặt, thủy văn, khai khoáng và phục hồi môi trường.
BaroTROLL kết hợp BaroMerge trên HydroVu để tự động hậu hiệu chỉnh dữ liệu Level TROLL hoặc Aqua TROLL trong cùng khoảng thời gian. Thân titanium, cảm biến piezoresistive hiệu chuẩn 3D, bộ nhớ 1 MB và khả năng kết nối telemetry giúp thiết bị vận hành ổn định trong các chương trình dài hạn.

✅ Tính Năng Nổi Bật Của BaroTROLL

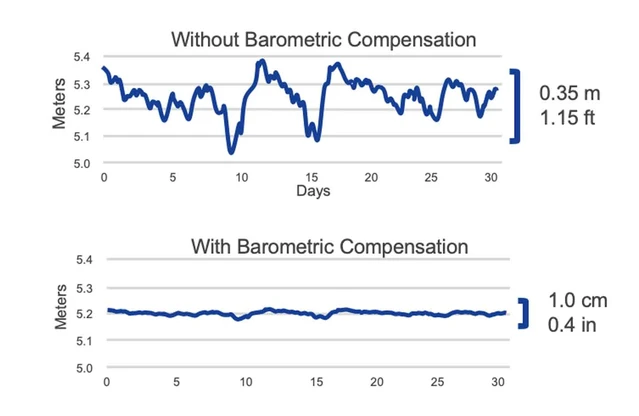

1. Tự Động Bù Khí Áp Bằng BaroMerge

• Xử lý tự động: Ghép log khí áp và log đo mực nước theo thời gian.
• Quản lý nhiều logger: Một BaroTROLL có thể phục vụ nhiều điểm đo trong khu vực phù hợp.
• Đầu ra linh hoạt: Xem biểu đồ, lập báo cáo và xuất dữ liệu sang Excel hoặc ứng dụng khác.
• Tích hợp HydroVu: Truy cập BaroMerge và quản lý dữ liệu trên nền tảng tập trung.

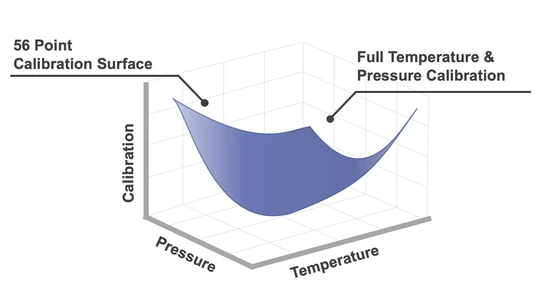

2. Hiệu Chuẩn 3D Trên Toàn Dải Áp Suất Và Nhiệt Độ

• Độ chính xác: ±0,05% toàn thang đo trong dải -5 đến 50°C.
• Độ ổn định dài hạn: Nhỏ hơn 0,1% toàn thang đo.
• Độ phân giải: ±0,005% toàn thang đo hoặc tốt hơn.
• Cảm biến titanium: Bền và ổn định theo thời gian.

3. Kết Hợp Với Level TROLL Và Aqua TROLL

• Tương thích Level TROLL: Hỗ trợ Level TROLL 400 và 700 non-vented.
• Tương thích Aqua TROLL: Hỗ trợ Aqua TROLL 200, 600 và 800 theo cấu hình phù hợp.
• Hệ vented: Có thể dùng để tính barometric efficiency của tầng chứa nước.
• Mạng lưới nhiều điểm: Giảm số lượng logger khí áp cần triển khai.

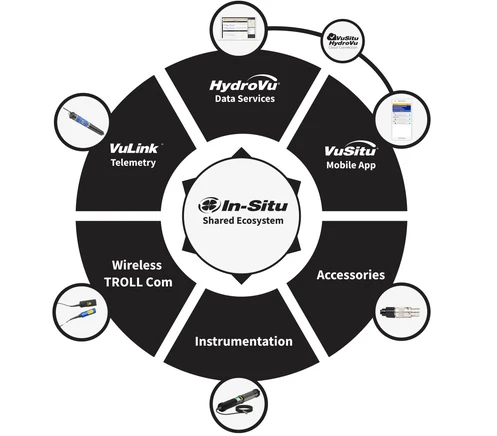

4. Hệ Sinh Thái Dùng Chung Và Telemetry

• Phụ kiện dùng chung: Cáp, thiết bị cầm tay và kết nối Rugged Twist-Lock.
• Giao tiếp mở: Modbus/RS485, SDI-12 và 4-20 mA.
• Truyền dữ liệu: Tích hợp telemetry cho dữ liệu và cảnh báo từ xa.
• Quản lý đồng bộ: Kết hợp HydroVu với dữ liệu mực nước và khí áp.

✅ Thông Số Kỹ Thuật Chính Của BaroTROLL

• Thông số đo: Áp suất khí quyển và nhiệt độ.
• Loại cảm biến: Piezoresistive, vật liệu titanium.
• Dải áp suất: 30 psia, vùng sử dụng đến khoảng 16,5 psi hoặc 1,14 bar.
• Độ chính xác áp suất: ±0,05% toàn thang đo trong dải -5 đến 50°C.
• Độ ổn định dài hạn: Nhỏ hơn 0,1% toàn thang đo.
• Độ phân giải áp suất: ±0,005% toàn thang đo hoặc tốt hơn.
• Độ chính xác nhiệt độ: ±0,1°C.
• Độ phân giải nhiệt độ: 0,01°C hoặc tốt hơn.
• Bộ nhớ: 1 MB, tối đa khoảng 60.000 bản ghi và 2 log.
• Tốc độ ghi nhanh nhất: 1 giá trị mỗi phút.
• Chế độ ghi: Linear.
• Giao tiếp: Modbus/RS485, SDI-12 và 4-20 mA.
• Nguồn ngoài: 8 đến 36 VDC.
• Pin: Lithium 3,6 V, tuổi thọ điển hình 10 năm hoặc 2 triệu lần đọc.
• Nhiệt độ vận hành: -20 đến 80°C trong môi trường không đóng băng.
• Nhiệt độ lưu trữ: -40 đến 80°C.
• Cấp bảo vệ: IP67 khi không lắp cáp, IP68 khi lắp cáp.
• Vật liệu tiếp xúc môi trường: Titanium, EPDM và acetal.
• Kích thước: Đường kính 1,83 cm, chiều dài 21,6 cm.
• Khối lượng: Khoảng 124 g.
• Bảo hành: 3 năm, có tùy chọn gia hạn theo chính sách nhà sản xuất.

✅ Ứng Dụng Tiêu Biểu Tại Việt Nam

1. Bù Khí Áp Cho Mạng Lưới Quan Trắc Nước Ngầm

• Hậu hiệu chỉnh dữ liệu từ nhiều giếng sử dụng logger non-vented.
• Giảm thao tác thủ công khi xử lý chuỗi dữ liệu dài.
• Phù hợp mạng lưới giếng trong cùng vùng khí áp đại diện.

2. Bù Khí Áp Cho Quan Trắc Nước Mặt Và Thủy Văn

• Hiệu chỉnh dữ liệu mực nước sông, hồ, kênh và hồ chứa.
• Hỗ trợ phân tích sự kiện lũ, mưa và biến động thủy văn.
• Kết hợp telemetry để đồng bộ dữ liệu khí áp và mực nước.

3. Tính Hiệu Suất Khí Áp Của Tầng Chứa Nước

• Kết hợp BaroTROLL với logger vented hoặc dữ liệu mực nước để đánh giá barometric efficiency.
• Hỗ trợ nghiên cứu tầng chứa nước có áp và diễn giải phản ứng mực nước.
• Cung cấp chuỗi khí áp tại chỗ thay vì phụ thuộc trạm khí tượng xa.

4. Giám Sát Từ Xa Và Quản Lý Dữ Liệu Tập Trung

• Truyền dữ liệu khí áp về HydroVu hoặc nền tảng thu thập phù hợp.
• Theo dõi trạng thái logger và chất lượng dữ liệu từ xa.
• Kết hợp dữ liệu khí áp với nhiều điểm mực nước trong cùng dự án.

✅ Hướng Dẫn Lựa Chọn Và Tích Hợp

• Vị trí đặt BaroTROLL: Chọn vị trí có áp suất khí quyển đại diện cho các logger mực nước cần hiệu chỉnh.
• Đồng bộ thời gian: Đảm bảo đồng hồ của BaroTROLL và logger mực nước được đồng bộ trước triển khai.
• Chu kỳ ghi: Chọn chu kỳ đủ ngắn để phản ánh biến động khí áp và phù hợp chu kỳ logger mực nước.
• Số lượng logger dùng chung: Đánh giá khoảng cách, chênh cao và điều kiện khí tượng trước khi dùng một BaroTROLL cho nhiều điểm.
• Quản lý dữ liệu: Dùng BaroMerge/HydroVu hoặc quy trình xử lý được kiểm soát để lưu dấu dữ liệu gốc và dữ liệu đã bù.

✅ Kết Luận

BaroTROLL Data Logger giúp chuẩn hóa quá trình bù áp suất khí quyển cho dữ liệu mực nước non-vented. BaroMerge, hiệu chuẩn 3D, thân titanium và khả năng dùng chung hệ sinh thái In-Situ giúp thiết bị phù hợp cho mạng lưới nước ngầm, nước mặt và thủy văn dài hạn.
👉 Liên hệ Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC để được tư vấn vị trí đặt BaroTROLL, chu kỳ ghi, BaroMerge, cáp, telemetry và cấu hình bù khí áp cho dự án.
