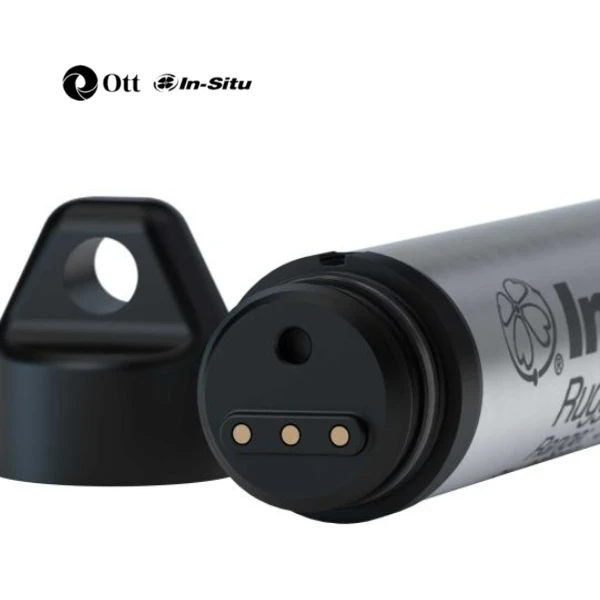

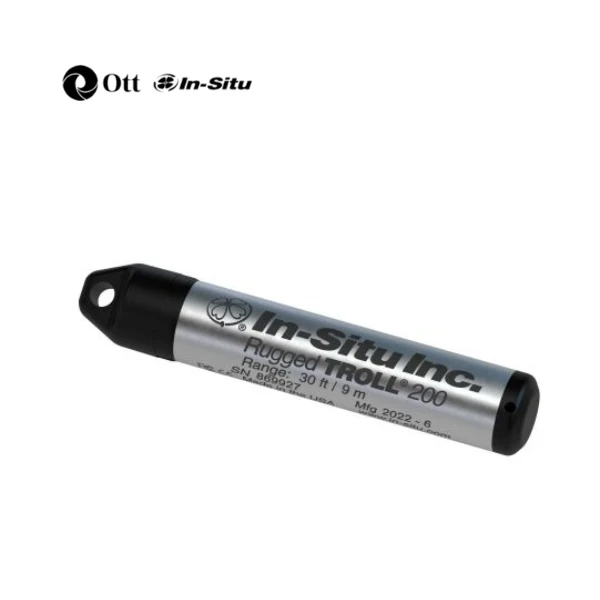

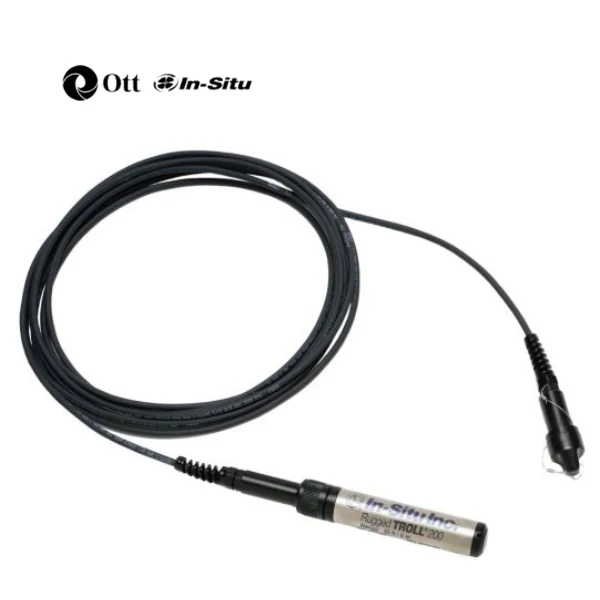

Rugged TROLL 200 – Thiết Bị Ghi Mực Nước

Rugged TROLL 200 Data Logger là thiết bị ghi mực nước không thông khí của In-Situ, dùng để đo và lưu mực nước, áp suất và nhiệt độ trong các chương trình quan trắc nước ngầm, nước mặt và khai khoáng.

Thiết bị có vỏ titanium, hiệu chuẩn nhà máy 3D, bộ nhớ 120.000 bản ghi và hỗ trợ TROLL Com Plus, Docking Station, Modbus/RS485, SDI-12 và VuLink Telemetry.

✅ Tính Năng Nổi Bật Của Rugged TROLL 200 Data Logger

1. Đo Mực Nước, Áp Suất Và Nhiệt Độ

• Cấu hình absolute/non-vented phù hợp điểm đo xa, độ ẩm cao và khu vực có nguy cơ ngập.
• Các dải đo tương đương cột nước 9 m, 30 m và 76 m.

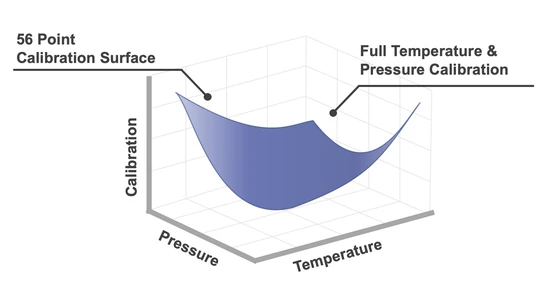

2. Hiệu Chuẩn Nhà Máy 3D

• Cảm biến được hiệu chuẩn trên toàn dải áp suất và nhiệt độ.
• Độ chính xác áp suất ±0,05% FS trong dải 0 đến 50 °C.

3. Vỏ Titanium Và Kết Cấu Kín

• Khả năng chống ăn mòn phù hợp nước ngọt, nước mặn và môi trường công nghiệp.
• Pin kín giúp giảm đường xâm nhập của nước.

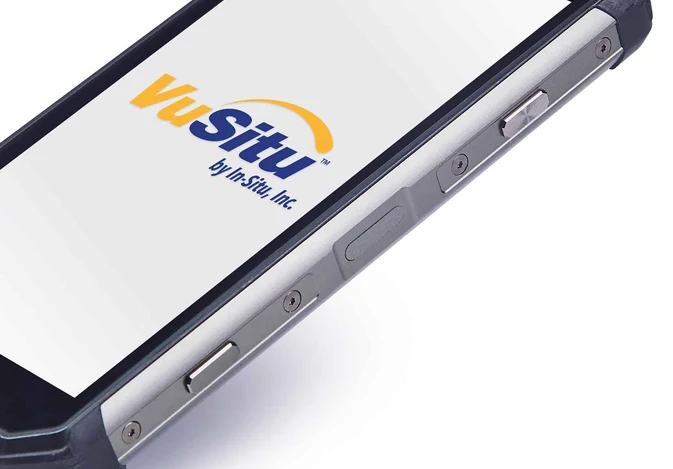

4. Thiết Lập Và Tải Dữ Liệu Bằng VuSitu

• Cấu hình log, xem dữ liệu trực tiếp và tải file trên điện thoại hoặc máy tính bảng.
• Có thể gắn ảnh và tọa độ GPS cho từng điểm đo.

5. Pin Tuổi Thọ Dài

• Pin lithium 3,6 V có tuổi thọ điển hình 10 năm hoặc 2 triệu lần đọc.
• Thuật toán Extended Shelf Life tối ưu chỉ báo pin khi thiết bị lưu kho.

6. Cáp Direct-Read Và Tích Hợp Hệ Thống

• Hỗ trợ Modbus/RS485 hoặc SDI-12 qua Rugged TROLL 200 Cable.
• Có các tùy chọn đầu Twist-Lock, Top of Well và Stripped and Tinned.

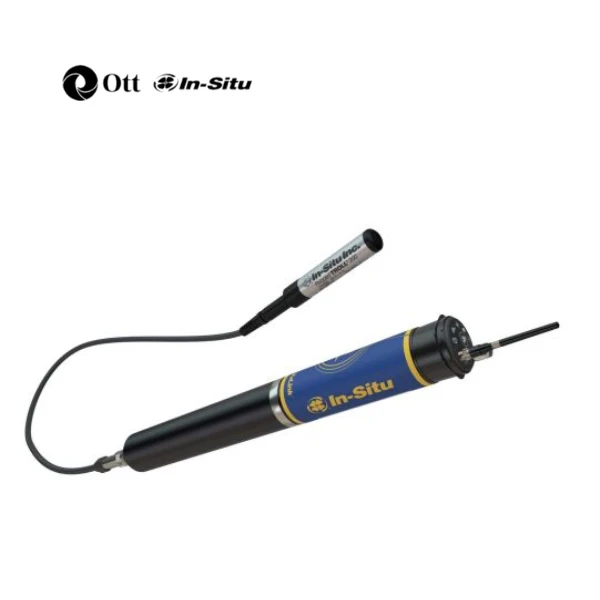

7. Giám Sát Từ Xa Bằng VuLink

• Truyền dữ liệu về HydroVu và hỗ trợ theo dõi từ xa.
• Giảm số lần đi hiện trường và hỗ trợ bù khí áp tự động khi cấu hình phù hợp.

✅ Thông Số Kỹ Thuật Chính Của Rugged TROLL 200 Data Logger

• Loại thiết bị: Data logger mực nước không thông khí (absolute/non-vented).
• Thông số đo: Mực nước, áp suất và nhiệt độ.
• Loại cảm biến áp suất: Piezoresistive, vật liệu ceramic.
• Dải đo mực nước: 9 m, 30 m hoặc 76 m tùy phiên bản.
• Áp suất phá hủy tương ứng: 18 m, 40 m hoặc 112 m cột nước tùy phiên bản.
• Độ chính xác áp suất: ±0,05% FS trong dải 0 đến 50 °C.
• Độ phân giải áp suất: ±0,01% FS hoặc tốt hơn.
• Cảm biến nhiệt độ: Silicon.
• Độ chính xác nhiệt độ: ±0,3 °C.
• Độ phân giải nhiệt độ: 0,01 °C hoặc tốt hơn.
• Dải nhiệt độ vận hành: 0 đến 50 °C đối với chất lỏng không đóng băng.
• Dải nhiệt độ lưu trữ: -40 đến 80 °C.
• Dải nhiệt độ hiệu chuẩn: 0 đến 50 °C.
• Bộ nhớ: 2,0 MB; 120.000 bản ghi; tối đa 2 log.
• Tốc độ ghi nhanh nhất: 1 giá trị mỗi giây.
• Chế độ ghi: Linear, Fast Linear và Event.
• Giao tiếp: TROLL Com Plus, Docking Station, Modbus/RS485 hoặc SDI-12 qua Rugged TROLL 200 Cable.
• Tốc độ đầu ra nhanh nhất: Modbus và SDI-12: 1 giá trị mỗi giây.
• Nguồn ngoài: 8 đến 36 VDC.
• Pin: Lithium 3,6 V; tuổi thọ điển hình 10 năm hoặc 2 triệu lần đọc.
• Vật liệu tiếp xúc: Titanium, Acetal, FKM Fluoroelastomer và Ceramic.
• Kích thước: Đường kính 2,62 cm; chiều dài 14,43 cm.
• Khối lượng: 137 g.
• Đơn vị áp suất: psi, kPa, bar, mbar, mmHg.
• Đơn vị mực nước: inch, ft, mm, cm, m.
• Bảo hành: 2 năm.

✅ Ứng Dụng Tiêu Biểu Của Rugged TROLL 200 Data Logger

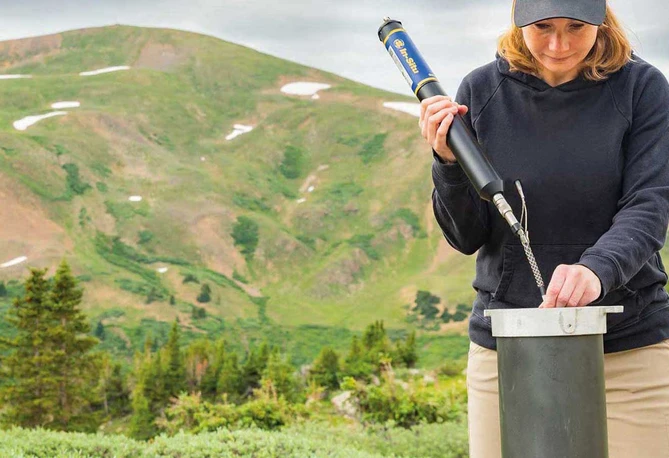

Quan Trắc Nước Ngầm Liên Tục

Theo dõi biến động mực nước tại giếng đơn lẻ hoặc mạng quan trắc quy mô khu vực.

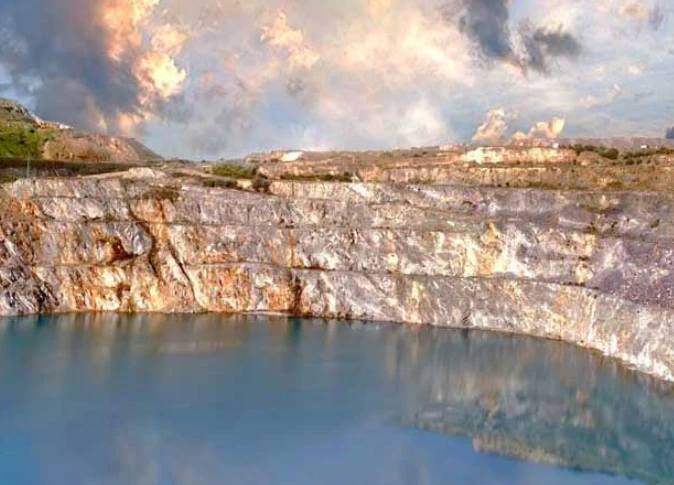

Hạ Thấp Mực Nước Mỏ

Giám sát hiệu quả bơm thoát nước, ổn định mái dốc và kiểm soát ngập trong khai thác.

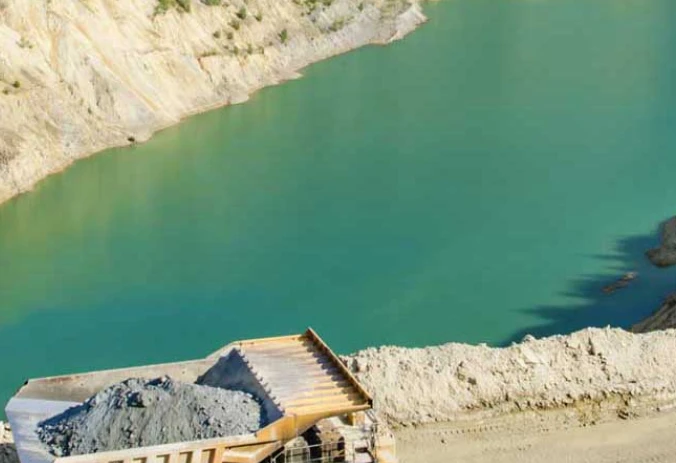

Giám Sát Hồ Pit Lake

Theo dõi mực nước và xu thế thủy văn trong hồ mỏ lộ thiên.

✅ Hướng Dẫn Chọn Cấu Hình Và Tích Hợp

• Chọn dải đo: Chọn phiên bản 9 m, 30 m hoặc 76 m dựa trên mức nước lớn nhất, áp suất dự kiến và hệ số an toàn.
• Bù khí áp: Dùng Rugged BaroTROLL, VuLink hoặc quy trình bù khí áp tương đương vì đây là logger non-vented.
• Chọn phương thức tải dữ liệu: TROLL Com Plus hoặc Docking Station phù hợp cho thu thập tại chỗ; cáp Direct-Read hoặc VuLink phù hợp cho hệ thống tự động.
• Chọn chuẩn truyền thông: Modbus/RS485 phù hợp đường truyền dài và tích hợp công nghiệp; SDI-12 phù hợp nhiều datalogger môi trường.
• Chọn cáp và đầu nối: Xác định chiều dài, đầu Twist-Lock, Top of Well hoặc Stripped and Tinned theo tủ trạm và thiết bị nhận dữ liệu.
• Bảo vệ điểm đo: Thiết kế ống bảo vệ, giá treo và chống kéo cáp phù hợp với giếng, sông hồ hoặc khu vực khai khoáng.

✅ Câu Hỏi Thường Gặp

1. Rugged TROLL 200 đo những thông số nào?

Thiết bị đo và ghi mực nước, áp suất tuyệt đối và nhiệt độ. Mực nước thực tế được xác định sau khi bù áp suất khí quyển.

2. Rugged TROLL 200 có cần BaroTROLL không?

Có thể cần. Với logger non-vented, Rugged BaroTROLL là phương án phổ biến để ghi khí áp và hậu xử lý dữ liệu. VuLink cũng có thể hỗ trợ bù khí áp tự động khi cấu hình hệ thống phù hợp.

3. Thiết bị có kết nối trực tiếp với PLC hoặc datalogger không?

Có. Rugged TROLL 200 hỗ trợ Modbus/RS485 hoặc SDI-12 thông qua cáp Direct-Read và có thể dùng nguồn ngoài 8-36 VDC.

4. Rugged TROLL 200 khác Rugged TROLL 100 ở điểm nào?

Khả năng kết nối hệ thống qua Modbus/RS485 hoặc SDI-12, hỗ trợ nguồn ngoài và tối đa 2 log; Rugged TROLL 100 tập trung vào cấu hình độc lập, tải dữ liệu qua thiết bị giao tiếp hoặc docking station.

5. Thiết bị có phù hợp triển khai dài hạn không?

Có. Vỏ titanium, pin tuổi thọ dài, bộ nhớ 120.000 bản ghi và hiệu chuẩn 3D giúp thiết bị phù hợp cho quan trắc dài hạn trong điều kiện hiện trường khắc nghiệt.

✅ Kết Luận

Rugged TROLL 200 Data Logger là giải pháp cân bằng giữa độ bền, độ chính xác và khả năng tích hợp hệ thống. Thiết bị phù hợp cho đơn vị cần ghi mực nước liên tục, tải dữ liệu linh hoạt hoặc xây dựng trạm quan trắc từ xa bằng Modbus/RS485, SDI-12 và VuLink.
