Cảm Biến Vận Tốc Dòng Chảy Dạng Chèn – Doppler Ultrasonic Insert Velocity Sensor

Doppler Ultrasonic Insert Velocity Sensor là cảm biến vận tốc dòng chảy dạng chèn thuộc hệ sinh thái MACE/In-Situ, được phát triển cho các bài toán quan trắc lưu lượng trong đường ống và kênh dẫn. Thiết bị được đưa trực tiếp vào dòng chảy qua đầu nối 2 inch, phù hợp cho đường ống đầy hoặc đường ống chảy không đầy khi kết hợp với cảm biến độ sâu. Thiết kế dạng chèn giúp bổ sung điểm đo trên tuyến ống hiện hữu mà không cần thay toàn bộ thân đồng hồ.

Trong dự án thực tế, độ chính xác của hệ thống không chỉ phụ thuộc vào cảm biến mà còn phụ thuộc vào vị trí lắp, đoạn dòng chảy phát triển, hình học tiết diện, mật độ hạt phản xạ và cấu hình thiết bị ghi dữ liệu. Vì vậy, lựa chọn đúng model và phụ kiện cần được thực hiện đồng bộ ngay từ giai đoạn khảo sát.

Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC hỗ trợ lựa chọn cảm biến, thiết bị XCi, card mở rộng, nguồn, truyền thông và phần mềm quản lý dữ liệu. Giải pháp được cấu hình theo điều kiện thủy lực và mục tiêu vận hành thay vì chỉ dựa trên tên model.

Thông tin sản phẩm chính hãng: Doppler Ultrasonic Insert Velocity Sensor.

✅ Tổng Quan Về Doppler Ultrasonic Insert Velocity Sensor

Thiết bị được đưa trực tiếp vào dòng chảy qua đầu nối 2 inch, phù hợp cho đường ống đầy hoặc đường ống chảy không đầy khi kết hợp với cảm biến độ sâu. Thiết kế dạng chèn giúp bổ sung điểm đo trên tuyến ống hiện hữu mà không cần thay toàn bộ thân đồng hồ.

Thiết bị sử dụng công nghệ Doppler siêu âm để theo dõi chuyển động của hạt và bọt khí trong dòng nước. Khi sóng siêu âm phản xạ từ các tác nhân chuyển động, độ dịch tần được xử lý để xác định vận tốc. Công nghệ MASP giúp phân tích tín hiệu trên vùng dòng chảy rộng, hỗ trợ tạo dữ liệu đại diện hơn cho vận tốc trung bình.

✅ Tính Năng Nổi Bật

1. Lắp Dạng Chèn Trên Đường Ống Hiện Hữu

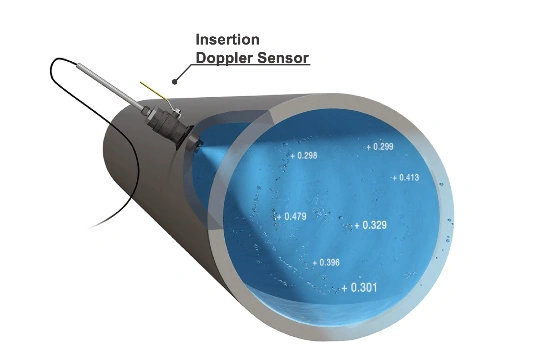

Cảm biến có thể lắp qua van bi hoặc đầu nối ren cái 2 inch. Cấu hình này giúp giảm khối lượng cải tạo đường ống, đặc biệt hữu ích tại trạm bơm, hệ thống tưới, tuyến nước công nghiệp và đường ống tháo nước mỏ.

2. Đo Vận Tốc Trung Bình Thực Bằng MASP

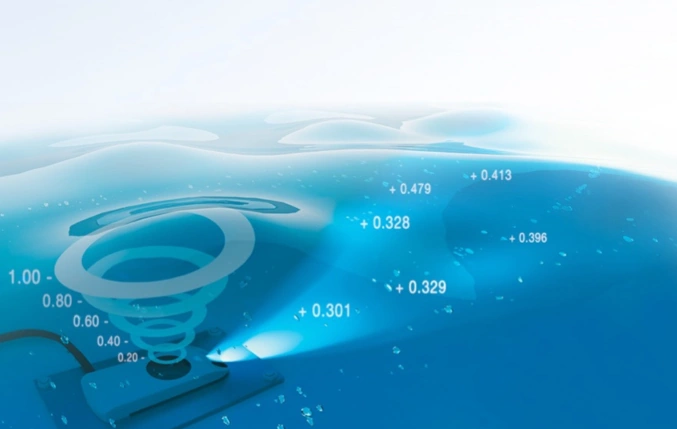

Sóng siêu âm Doppler liên tục nhận tín hiệu phản xạ từ bọt khí và hạt lơ lửng. Công nghệ MACE Advanced Signal Processing phân tích vùng tín hiệu rộng hơn trên tiết diện, nhờ đó kết quả đại diện tốt hơn cho vận tốc trung bình của dòng chảy.

3. Không Có Bộ Phận Chuyển Động

Đầu đo không dùng cánh quạt hoặc chi tiết quay. Điều này giúp hạn chế kẹt cơ khí trong dòng nước có cặn, bùn, rác nhỏ hoặc chất rắn lơ lửng, đồng thời đơn giản hóa kế hoạch bảo trì.

4. Tích Hợp Linh Hoạt Với Hệ Thống XCi

Cảm biến kết nối với Doppler Card trên AgriFlo XCi hoặc FloPro XCi, đồng thời tương thích với HVFlo. Hệ thống có thể mở rộng ghi dữ liệu, truyền 4G, cảnh báo và tích hợp nền tảng dữ liệu tùy cấu hình.

✅ Ứng Dụng Thực Tế Tại Việt Nam

Các hệ thống đo lưu lượng tại Việt Nam thường phải làm việc trong điều kiện nước có cặn, tiết diện không đều, nguồn điện hạn chế và yêu cầu truyền dữ liệu từ xa. Sản phẩm phù hợp khi dự án cần giải pháp không có bộ phận chuyển động, có khả năng mở rộng và tích hợp với thiết bị ghi dữ liệu MACE.

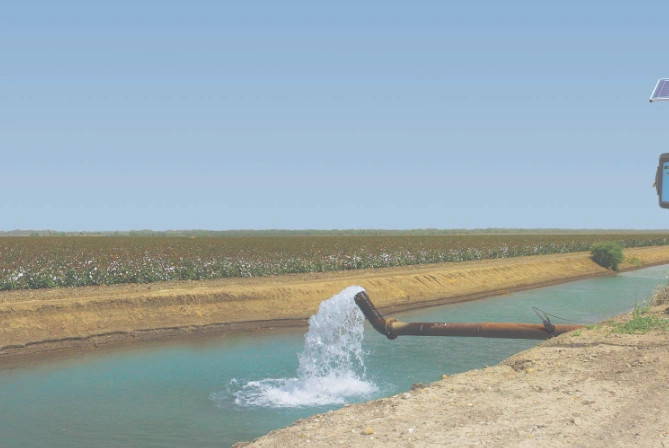

• Quan trắc lưu lượng nước tưới và trạm bơm nông nghiệp
• Theo dõi dòng tháo nước mỏ và nước công nghiệp
• Đo vận tốc trong đường ống nước thải có đủ hạt phản xạ
• Nâng cấp điểm đo trên đường ống hiện hữu
• Kết hợp EchoFlo để tính lưu lượng trong ống chảy không đầy

Để duy trì độ tin cậy, điểm đo cần được khảo sát về độ sâu tối thiểu, vận tốc dự kiến, khả năng hình thành bọt khí, vùng xoáy và điều kiện tiếp cận bảo trì. Với kênh hoặc ống rộng hơn phạm vi khuyến nghị, nên thực hiện khảo sát dòng chảy để xác định hệ số và vị trí lắp phù hợp.

✅ Thông Số Kỹ Thuật Chính

• Phương pháp đo: Submerged Ultrasonic Doppler
• Dải vận tốc: ±0,025 đến ±8,0 m/s
• Độ chính xác vận tốc: ±1% đến 3,0 m/s
• Độ phân giải: 1 mm/s tại 1,0 m/s
• Cỡ ống: đường kính 0,1 đến 2,54 m
• Đầu nối quá trình: 2 inch BSP hoặc 2 inch NPT
• Áp suất đầu nối tối đa: 1034 kPa
• Áp suất vận hành tối đa: 253 kPa
• Kích thước trục: dài 330 mm, đường kính 20 mm
• Kích thước đầu cảm biến: đường kính 45 mm, cao 25 mm
• Vật liệu tiếp xúc: đồng thau mạ nickel và epoxy
• Diện tích cản trong ống: 11,25 cm²
• Độ sâu vận hành tối thiểu: 40 mm
• Nhiệt độ vận hành tối đa: 60°C
• Cáp cảm biến: urethane, đường kính 9 mm, dài tối đa 50 m
• Thiết bị tương thích: AgriFlo XCi, FloPro XCi với Doppler Card và HVFlo

Thông số được biên dịch từ brochure MACE đi kèm folder sản phẩm. Các giá trị có thể thay đổi theo phiên bản sản phẩm và điều kiện hiện trường; cần xác nhận tài liệu kỹ thuật mới nhất trước khi lập hồ sơ mời thầu, báo giá hoặc cam kết hiệu năng.

✅ Hướng Dẫn Lựa Chọn Và Tích Hợp

• Xác định rõ ống đầy, ống chảy không đầy hay kênh hở; xác định các tham số cần đo gồm vận tốc, độ sâu và lưu lượng.
• Đánh giá đường kính ống, chiều rộng kênh, vật liệu môi chất, nhiệt độ, áp suất và khả năng tiếp cận điểm lắp.
• Bố trí điểm đo cách xa cút, van, bơm và vị trí gây xoáy; ưu tiên đoạn dòng chảy ổn định và có độ sâu đáp ứng yêu cầu.
• Chọn Doppler Card, thiết bị FloPro XCi, AgriFlo XCi hoặc HVFlo theo số kênh đo, nhu cầu ghi dữ liệu và nguồn cấp.
• Xác định nhu cầu WebComm 4G, HydroVu, FTP hoặc giao tiếp SCADA ngay từ giai đoạn thiết kế.
• Lập kế hoạch kiểm chứng lưu lượng tại hiện trường, vệ sinh đầu đo và đánh giá dữ liệu bất thường định kỳ.

✅ Lợi Ích Khi Triển Khai Đồng Bộ

Khi cảm biến, card giao tiếp, thiết bị ghi dữ liệu và nền tảng phần mềm được lựa chọn đồng bộ, người vận hành có thể giảm thời gian cấu hình, hạn chế lỗi tương thích và chuẩn hóa quy trình thu thập dữ liệu. Cấu trúc module của hệ thống XCi cũng cho phép bổ sung cảm biến chất lượng nước, thời tiết hoặc tín hiệu điều khiển khi dự án mở rộng.

Đối với các điểm đo quan trọng, nên kết hợp cảnh báo mất tín hiệu, giới hạn vận tốc, mực nước hoặc lưu lượng để phát hiện sớm sự cố. Dữ liệu lịch sử cần được đối chiếu với vận hành bơm, lượng mưa, lịch tưới hoặc tải sản xuất nhằm đánh giá tính hợp lý của chuỗi đo.

✅ Kết Luận

Doppler Ultrasonic Insert Velocity Sensor là lựa chọn phù hợp cho các dự án cần cảm biến vận tốc dòng chảy với cấu hình linh hoạt, không có bộ phận chuyển động và khả năng tích hợp hệ thống MACE XCi. Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC cung cấp tư vấn khảo sát, lựa chọn model, phụ kiện lắp đặt, truyền thông và giải pháp quản lý dữ liệu phù hợp cho từng điểm đo.

👉  Liên hệ Victory Instrument JSC để được đánh giá điều kiện thủy lực, xây dựng cấu hình kỹ thuật và nhận báo giá cho hệ thống quan trắc lưu lượng nước, quan trắc nước phù hợp.

Tham khảo thông tin chính thức của Doppler Ultrasonic Insert Velocity Sensor trên website In-Situ.
