Máy đo clo ChemScan UV-2250/S

ChemScan Chloramination Analyzer là máy đo clo cho nhà máy nước dùng cloramin. Máy theo dõi tổng clo và amoni trong cùng một hệ thống, giúp người vận hành quan sát quá trình khử trùng theo thời gian. Các giá trị chi tiết gồm cloramin đơn, tổng amoni và amoni tự do. Dữ liệu có thể truyền về hệ thống điều khiển.

Khi lựa chọn, cần kiểm tra dải đo và điều kiện mẫu. Số đường mẫu và yêu cầu tích hợp cũng phải được xác nhận.

Tham khảo trang sản phẩm chính thức của In-Situ để đối chiếu cấu hình và tài liệu mới nhất.

✅ Tổng Quan Về Máy Đo Clo – ChemScan UV-2250/S

Đây là máy phân tích tự động cho hệ thống nước cấp dùng cloramin. Thiết bị theo dõi cùng lúc amoni tự do, tổng amoni, cloramin đơn và tổng clo trên từng đường mẫu. Nhờ đó, người vận hành có thể xem mối quan hệ giữa lượng amoni và clo trong cùng một chu kỳ đo. Khi lựa chọn máy đo clo, cần ưu tiên điều kiện đo thực tế.

Nếu dùng bốn thiết bị riêng, việc đối chiếu thời gian và trạng thái sẽ phức tạp hơn. Một nền tảng chung giúp dữ liệu dễ so sánh hơn.

Tài liệu kỹ thuật UV-2250/S công bố bốn chỉ tiêu trên mỗi đường mẫu và thời gian đáp ứng 10 phút cho cả bộ bốn chỉ tiêu. Máy hỗ trợ tín hiệu 4-20 mA, Modbus RTU, Modbus TCP/IP và EtherNet/IP.

✅ Công Nghệ Hoặc Nguyên Lý Hoạt Động

Máy dùng tia tử ngoại (UV) ở nhiều bước sóng, kết hợp thuốc thử để phân tích mẫu. Hệ thống so sánh tín hiệu quang theo mẫu phổ để tính các chỉ tiêu clo và amoni. Điều kiện mẫu phải nằm trong giới hạn của tài liệu kỹ thuật. Hồ sơ của máy đo clo nên dùng đúng thông số của cấu hình được chọn.

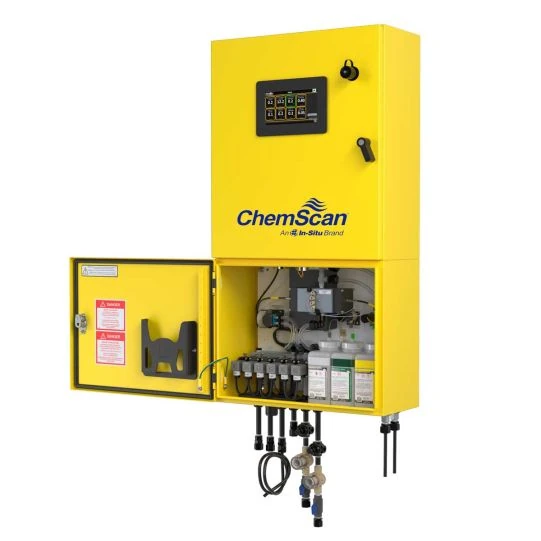

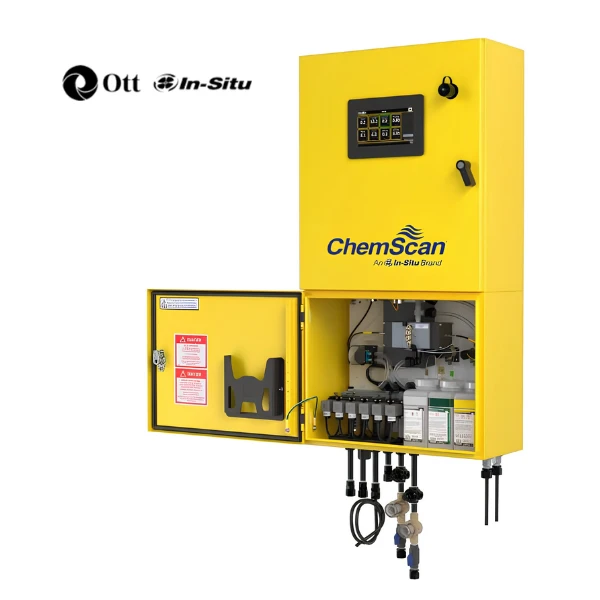

Minh họa khả năng tiếp cận các cụm bên trong.

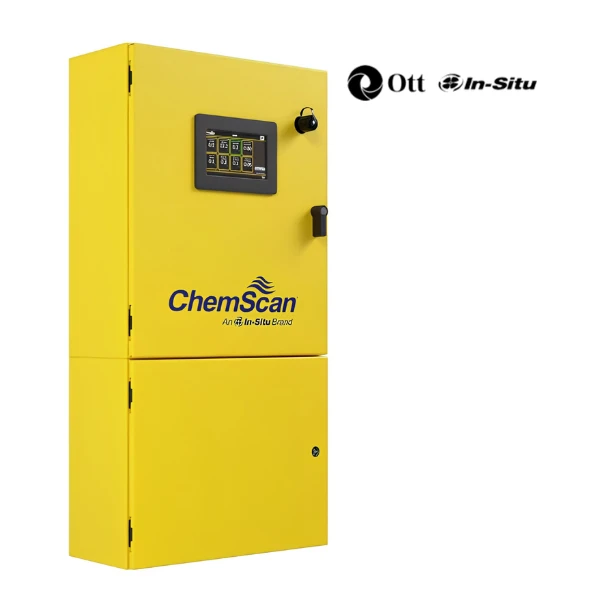

Góc nhìn bổ sung của tủ analyzer.

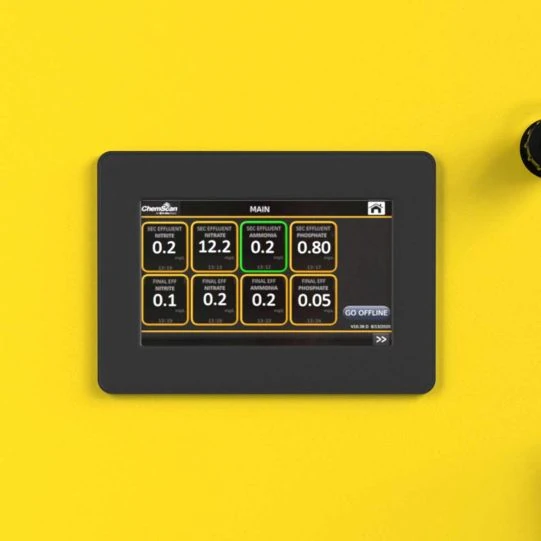

Minh họa giao diện cảm ứng 7 inch.

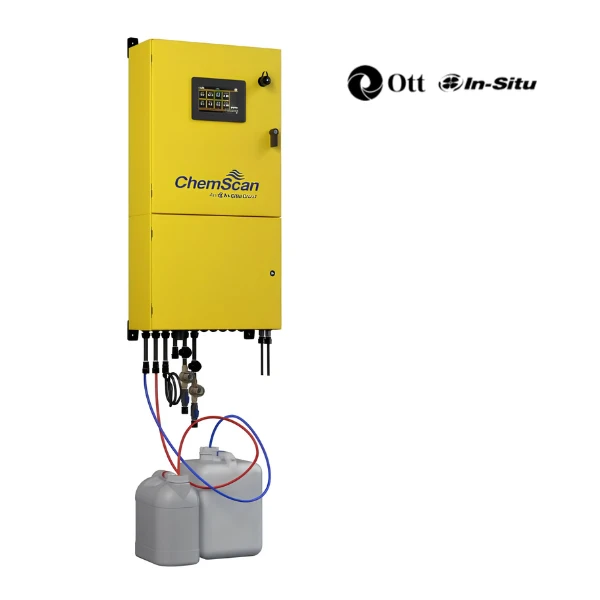

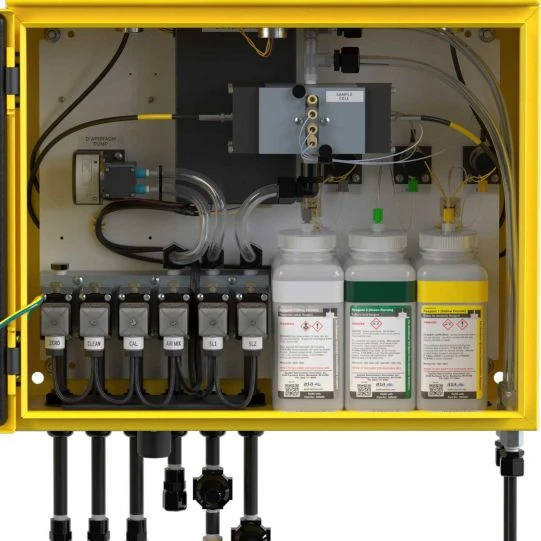

Minh họa đường mẫu và phần xử lý mẫu phía dưới.

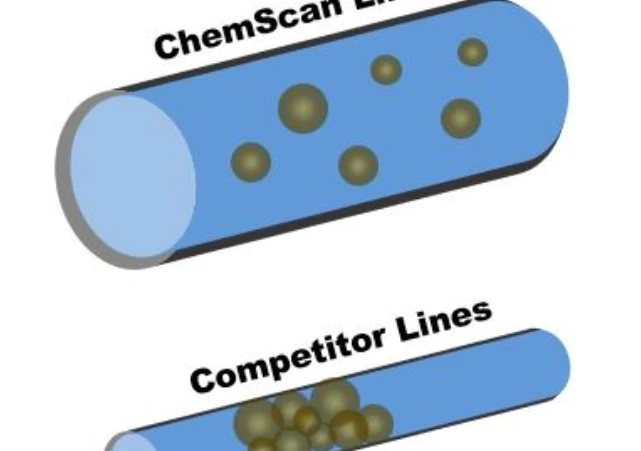

Minh họa thiết kế đường mẫu trong hệ ChemScan.

Minh họa kiến trúc hệ thống và luồng mẫu.

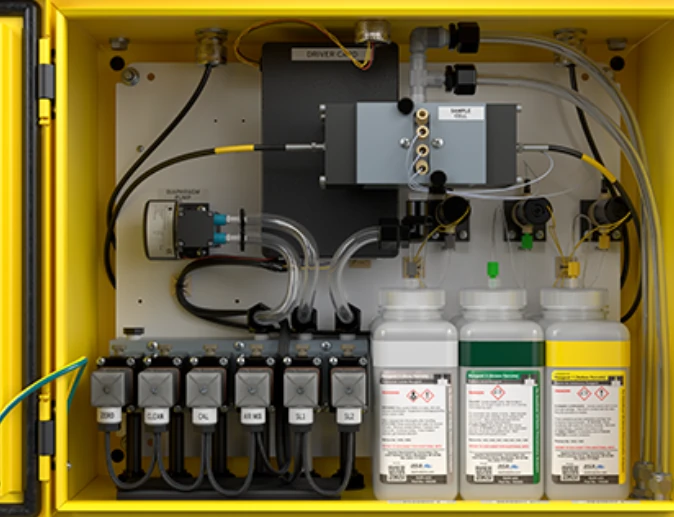

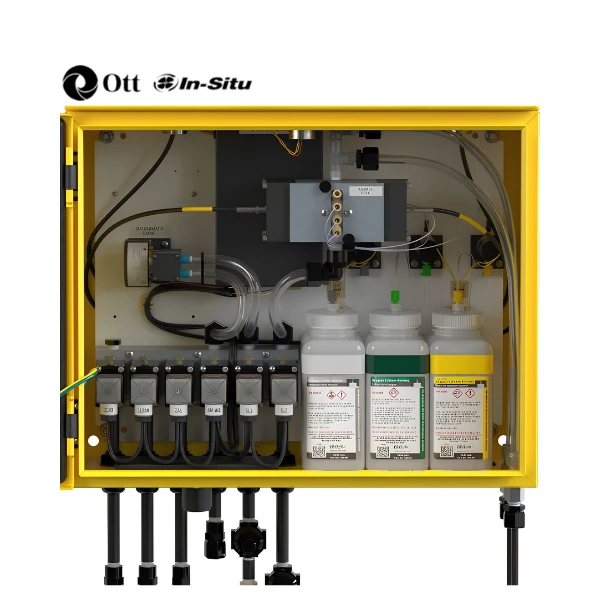

Minh họa flow cell và thao tác bảo trì.

✅ Thiết Bị Phù Hợp Với Những Ứng Dụng Nào?

Phù hợp nhất khi ứng dụng cần đúng bộ chỉ tiêu đo/chức năng đã được xác nhận. Thiết bị có điều kiện mẫu nằm trong giới hạn của Tài liệu kỹ thuật. Các bối cảnh điển hình được liệt kê dưới đây.

• Hệ khử trùng bằng cloramin trong nhà máy nước cấp.
• Theo dõi amoni tự do sau điểm châm hóa chất.
• Xác nhận cloramin đơn/tổng clo tại các điểm kiểm soát.
• Dự án cần hai đường mẫu hoặc tích hợp thêm cụm chia mẫu ngoài khi mở rộng.

Không phù hợp để chọn theo tên ứng dụng chung chung nếu chưa biết dải nồng độ, TSS/độ đục, áp suất. Lưu lượng mẫu và tần suất cần cập nhật. Hai nhà máy cùng gọi là “nước thải” có thể có nền mẫu hoàn toàn khác nhau.

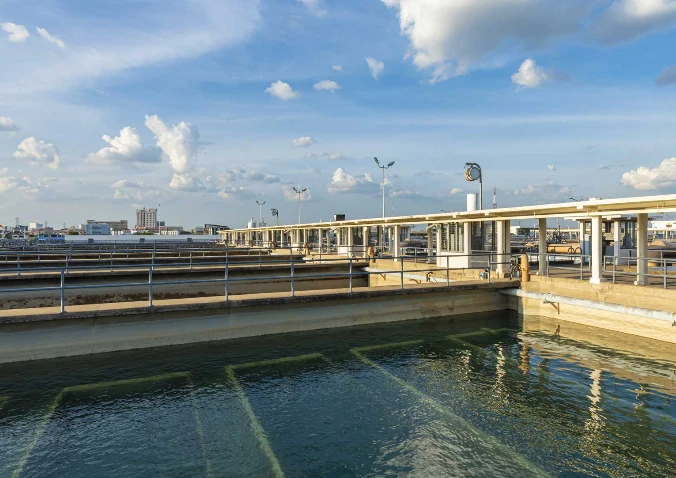

Bối cảnh ứng dụng chloramination trong xử lý nước.

✅ Những Tiêu Chí Cần Xem Xét Trước Khi Lựa Chọn

1. Thông số và dải đo

Hãy chốt chỉ tiêu đo hoặc chức năng thực sự cần cho quyết định vận hành. Sau đó, kiểm tra dải dự kiến có phù hợp với dải đo của cấu hình hay không.

2. Điều kiện mẫu và vị trí lấy mẫu

Xác nhận TSS/độ đục, nhiệt độ, áp suất. Lưu lượng mẫu, chiều dài tuyến mẫu và khả năng thoát mẫu theo yêu cầu của phiên bản.

3. Tích hợp dữ liệu

Xác định tín hiệu 4-20 mA, Modbus RTU/TCP, EtherNet/IP hoặc giao thức khác cần dùng. Đồng thời lập danh sách tín hiệu, đơn vị đo và cảnh báo.

4. Bảo trì và vật tư

Cần lập kế hoạch vệ sinh và bổ sung thuốc thử nếu có. Đồng thời chuẩn bị dung dịch điểm 0, dung dịch làm sạch và vật tư đường mẫu.

Cần chốt số đường mẫu, dải nồng độ và điều kiện mẫu. Sau đó xác định tín hiệu vào/ra cần đưa về hệ thống điều khiển.

✅ Tính Năng Nổi Bật Của Máy Đo Clo

1. Bốn thông số khử trùng bằng cloramin trong một nền tảng

Amoni tự do, tổng amoni, cloramin đơn và tổng clo được đo trong cùng một hệ thống. Cách bố trí này giúp các kết quả có cùng bối cảnh thời gian.

2. Phân Tích Bằng Tia Tử Ngoại Và Thuốc Thử

Nhiều bước sóng và nhận dạng phổ được dùng để xử lý tín hiệu. Trong khi đó, thuốc thử tạo phản ứng cần thiết cho bộ thông số khử trùng bằng cloramin.

3. Màn Hình Cảm Ứng Và Dữ Liệu Chẩn Đoán

Dữ liệu ghi có thể gồm thời gian, nồng độ và thông tin chẩn đoán. Dữ liệu hiệu chuẩn phụ thuộc cấu hình công bố.

4. Kết nối nhà máy linh hoạt

Ngoài 4-20 mA, máy hỗ trợ Modbus RTU/TCP và EtherNet/IP. Các giao thức này thuận tiện khi đưa dữ liệu số về SCADA.

✅ So Sánh Với Công Nghệ Hoặc Lựa Chọn Liên Quan

So với ChemScan mini ChlorAm, UV-2250/S dùng nền tảng tia tử ngoại (UV) ở nhiều bước sóng lớn hơn. Thiết bị có màn hình cảm ứng 7 inch, nhiều giao thức Ethernet công nghiệp và khả năng hai đường mẫu nội bộ. Mini ChlorAm gọn hơn và tập trung một đường mẫu với bộ bốn kết quả tương tự về bài toán khử trùng bằng cloramin.

Ghép nhiều thiết bị riêng có thể làm tăng số đường mẫu và tín hiệu vào/ra. Khối lượng bảo trì cũng có thể tăng.

✅ Hướng Dẫn Lắp Đặt, Vận Hành Và Tích Hợp

Với Modbus TCP/IP hoặc EtherNet/IP, nên chuẩn hóa địa chỉ IP, tín hiệu, đơn vị và cờ trạng thái dữ liệu. Với 4-20 mA, cần kiểm tra giới hạn bốn tín hiệu đầu ra trên mỗi đường mẫu theo Tài liệu kỹ thuật. Đường xả phải là đường xả tự chảy và đường mẫu cần áp/lưu lượng đúng yêu cầu.

Tiêu chí lựa chọn nên bắt đầu từ dữ liệu thực sự ảnh hưởng đến quyết định vận hành. Nếu dữ liệu chỉ dùng cho báo cáo, yêu cầu thời gian đáp ứng có thể thấp hơn. Nếu dữ liệu dùng cho điều khiển, cần đánh giá thời gian vận chuyển mẫu và thời gian đo.

Chu kỳ cập nhật cũng phải phù hợp với độ trễ vật lý của quá trình.

Không nên xem dải đo danh định là tiêu chí duy nhất. Cần xét nền mẫu, độ đục hoặc TSS, nhiệt độ, áp suất và lưu lượng. Khả năng tiếp cận để bảo trì cũng quan trọng. Các giới hạn này ảnh hưởng trực tiếp đến độ ổn định dài hạn. Nếu điều kiện hiện trường nằm ngoài Tài liệu kỹ thuật, nên trao đổi cấu hình hoặc thử nghiệm trước khi áp dụng.

Chuẩn bị trước khi lắp đặt

Nên lập danh sách tín hiệu trước khi chạy thử và nghiệm thu. Danh sách cần có tên thông số, đơn vị, đường mẫu, dải đo, cờ trạng thái dữ liệu, lỗi và cảnh báo. Với giao tiếp số, cần quản lý địa chỉ và ánh xạ tín hiệu. Với 4-20 mA, hãy kiểm tra dải tín hiệu ở cả hai đầu. Cách chuẩn hóa này giúp hạn chế nhầm lẫn giữa các đơn vị như tính theo N, tính theo P hoặc tính theo Cl2.

Kế hoạch QA/QC nên quy định thời điểm lấy mẫu đối chứng và tiêu chí chấp nhận sau bảo trì. Khi máy phân tích khác kết quả phòng thí nghiệm, không nên kết luận ngay là lỗi thiết bị. Trước tiên, hãy kiểm tra dấu thời gian, điểm lấy mẫu và thời gian vận chuyển. Sau đó kiểm tra phương pháp tham chiếu, thuốc thử, trạng thái làm sạch và điều kiện mẫu.

✅ Thông Số Kỹ Thuật Chính

Các giá trị sau là thông tin lựa chọn, không phải cam kết hiệu năng ngoài điều kiện công bố. Với cấu hình tùy chọn khác hoặc phiên bản tài liệu mới, cần kiểm tra Tài liệu kỹ thuật tại thời điểm đặt hàng.

Nhóm thông số đo và vận hành

• Nguyên lý: UV hấp thụ đa bước sóng có thuốc thử, nhận dạng mẫu phổ.
• Số thông số: 4 trên mỗi đường mẫu.
• Amoni tự do: 0,02-1,00 mg/L tính theo N.
• Tổng amoni: 0,02-2,00 mg/L tính theo N.
• Cloramin đơn: 0,05-5,0 mg/L tính theo Cl2.
• Tổng clo: 0,05-5,0 mg/L tính theo Cl2.
• độ truyền tia UV: 0-100% T.
• độ hấp thụ tia UV: 0-3,000 AU; có dải cao hơn.
• Chu kỳ đọc: 10-9999 phút.
• Thời gian đáp ứng: 10 phút cho bộ 4 thông số.
• Độ chính xác: ±0,02 hoặc 2%, lấy mức lớn hơn; tùy thông số.
• Độ lặp lại: <0,5% dải đo.
• Giao tiếp: 4-20 mA, Modbus RTU, Modbus TCP/IP, EtherNet/IP.
• Đường mẫu: 1 hoặc 2 qua cụm chia mẫu trong; mở rộng nhiều hơn bằng phụ kiện phù hợp.
• Áp suất mẫu: <2-50 psi (14-345 kPa) với bộ điều áp phù hợp.
• Lưu lượng mẫu: 0,5-1,0 L/phút; 1 L nước xả rửa.
• Độ đục mẫu: 0-10 NTU.
• Vỏ: Khoang trên NEMA 4; tùy chọn NEMA 4X/316 SS; khoang dưới NEMA 3R.
• Nhiệt độ môi trường: 5-45 °C.
• Kích thước: 102 x 51 x 26 cm.
• Khối lượng: 59 kg.
• Nguồn: 120 VAC ±10%, 50-60 Hz, tối đa 4 A.
• Màn hình: TFT LCD cảm ứng 7 inch.

✅ Các Lỗi Thường Gặp Và Cách Hạn Chế

Dùng thông số của phiên bản khác trong cùng dòng

Trước khi lập hồ sơ, cần đối chiếu mã hàng với tài liệu kỹ thuật. Không lấy dải đo hoặc tín hiệu vào/ra từ phiên bản khác.

Chọn sai điểm lấy mẫu

Ưu tiên điểm đại diện, có đường mẫu ổn định và khả năng bảo trì. Kiểm tra độ trễ vận chuyển mẫu.

Bỏ qua trạng thái thiết bị khi lấy dữ liệu

Nếu giao thức hỗ trợ, nên đưa cảnh báo và trạng thái dữ liệu về SCADA. Không nên chỉ lấy giá trị nồng độ.

Không lập lịch QA/QC sau bảo trì

Cần quy định mẫu đối chứng và tiêu chí chấp nhận. Sau thay thuốc thử hoặc vệ sinh đường mẫu, nên thực hiện bước xác nhận theo quy trình.

Đây là hệ dùng thuốc thử và có yêu cầu bảo trì định kỳ. Tài liệu kỹ thuật nêu độ đục mẫu 0-10 NTU. Vì vậy, mẫu đục hơn cần đánh giá giải pháp xử lý mẫu. Không nên suy diễn khả năng hoạt động với nền mẫu ngoài điều kiện công bố mà chưa thử nghiệm.

Tài liệu kỹ thuật nêu tuổi thọ nguồn sáng khoảng 4 năm. Dung dịch điểm 0, dung dịch làm sạch và thuốc thử có chu kỳ điển hình khoảng 4 tuần.

✅ Câu Hỏi Thường Gặp

UV-2250/S đo bao nhiêu thông số?

Tài liệu kỹ thuật công bố bốn thông số trên mỗi đường mẫu cho cấu hình khử trùng bằng cloramin.

Có EtherNet/IP không?

Có. Ngoài EtherNet/IP còn có Modbus RTU, Modbus TCP/IP và 4-20 mA.

Có bao nhiêu đường mẫu?

Cấu hình nội bộ hỗ trợ một hoặc hai đường mẫu. Nhiều hơn có thể cần phụ kiện cụm chia mẫu ngoài phù hợp.

Thời gian đáp ứng bao lâu?

Tài liệu kỹ thuật công bố 10 phút cho bộ bốn thông số, tùy cấu hình chu kỳ đọc.

✅ Kết Luận Và Khuyến Nghị Lựa Chọn

Máy đo clo ChemScan UV-2250/S phù hợp khi thông số và điều kiện lắp đặt khớp với dự án. Sau đó mới chốt cấu hình và danh mục vật tư.

Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC có thể hỗ trợ rà soát cấu hình và sample condition. Đội ngũ kỹ thuật cũng có thể trao đổi I/O và giao thức tích hợp. Hồ sơ dự án quan trắc chất lượng nước cần được rà soát trước khi chốt model.
