Máy đo đa chỉ tiêu ChemScan UV-2250 – 2 thông số

ChemScan 2-Parameter Nutrient Analyzer OTT In-Situ là máy đo đa chỉ tiêu – quan trắc chất lượng nước tự động cho các điểm cần theo dõi hai chỉ tiêu. Hai phép phân tích dùng chung một hệ thống lấy mẫu và truyền dữ liệu. Tùy cấu hình, máy có thể đo nitrat – amoni, nitrat – photphat hoặc amoni – photphat. Người mua vẫn phải xác nhận đúng cặp chỉ tiêu và dải đo.

Bài viết tập trung vào cách chọn cấu hình, điều kiện mẫu và yêu cầu tích hợp thực tế.

Tham khảo trang sản phẩm chính thức của In-Situ để đối chiếu cấu hình và tài liệu mới nhất.

✅ Tổng Quan Về Máy Đo Đa Chỉ Tiêu – ChemScan UV-2250

ChemScan UV-2250 là máy phân tích hai chỉ tiêu cho nước và nước thải. Tùy cấu hình, máy có thể theo dõi nitrat – amoni, nitrat – photphat hoặc amoni – photphat. Cần xác nhận đúng cặp chỉ tiêu và dải đo trước khi đặt hàng. Khi lựa chọn máy đo đa chỉ tiêu, cần ưu tiên điều kiện đo thực tế.

Lấy mẫu định kỳ khó phản ánh đầy đủ diễn biến giữa hai lần phân tích. Cách này cũng khó tạo tín hiệu phản hồi gần thời gian thực.

Vì vậy, cần chốt đúng cấu hình thương mại. Không nên suy ra mọi thông số đều đo đồng thời trên một đường mẫu.

Các dữ kiện này giúp xác định cấu hình phù hợp. Chúng cũng cho thấy giới hạn cần kiểm tra trước khi mua.

✅ Công Nghệ Hoặc Nguyên Lý Hoạt Động

Máy dùng tia tử ngoại (UV) ở nhiều bước sóng, kết hợp thuốc thử để phân tích mẫu. Hệ thống lấy mẫu, hiệu chỉnh điểm 0 và làm sạch được tự động hóa để hỗ trợ vận hành liên tục. Hồ sơ của máy đo đa chỉ tiêu nên dùng đúng thông số của cấu hình được chọn.

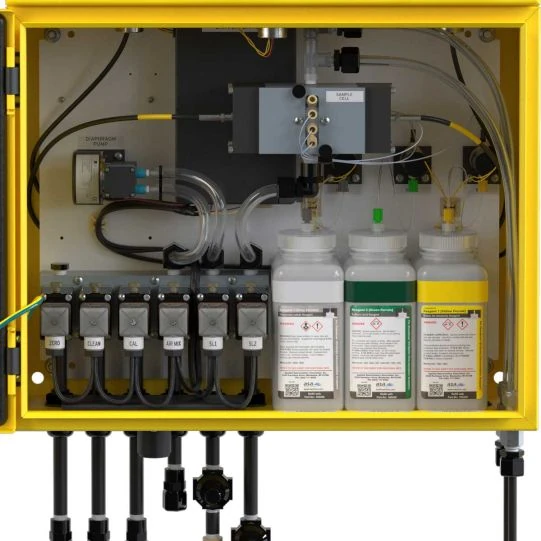

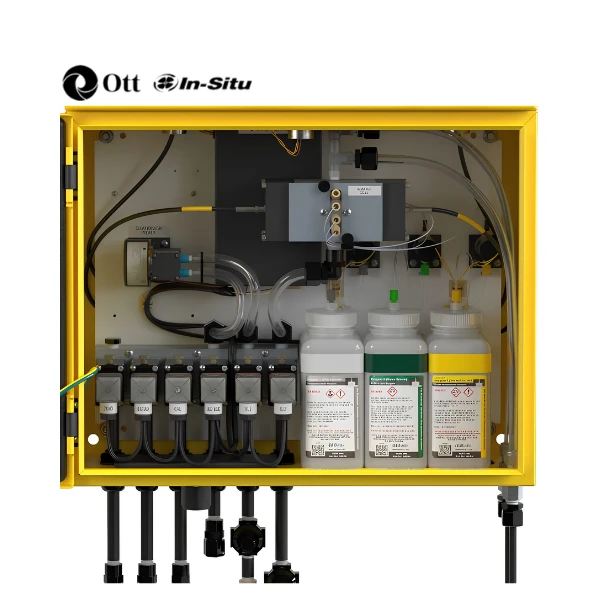

Minh họa khu vực linh kiện bên trong.

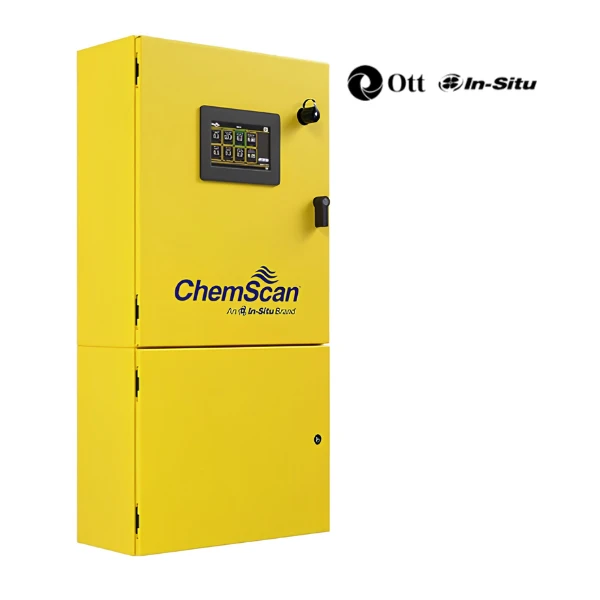

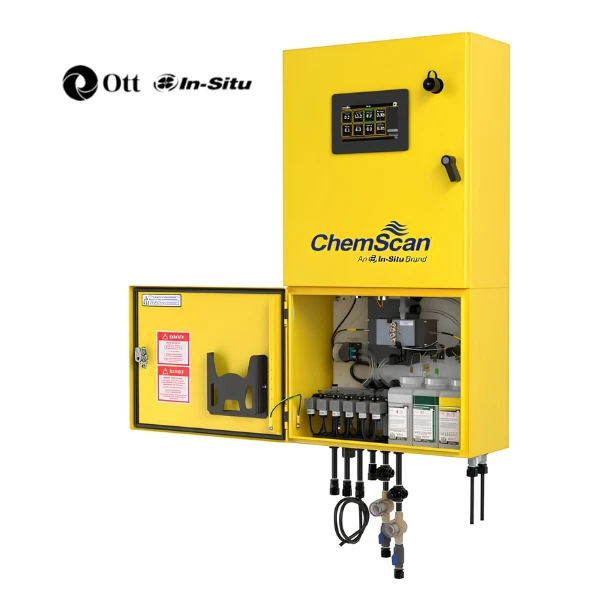

Góc nhìn bổ sung của máy phân tích.

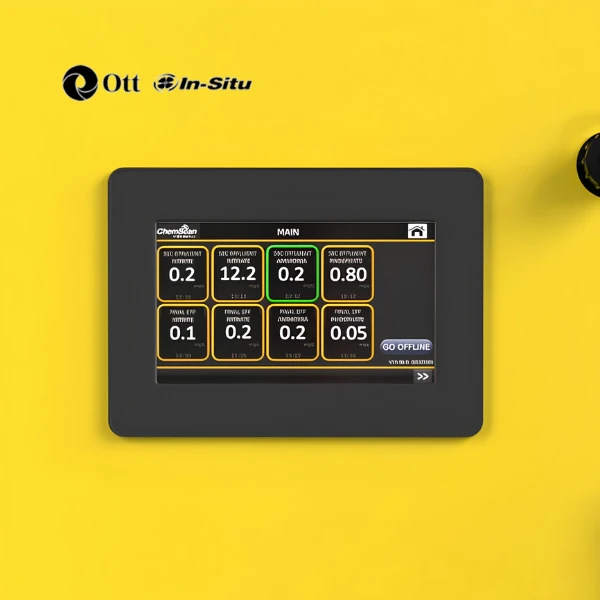

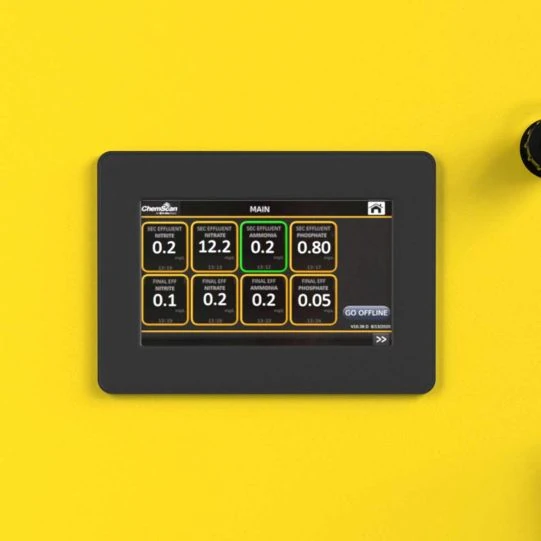

Minh họa giao diện cảm ứng của máy phân tích.

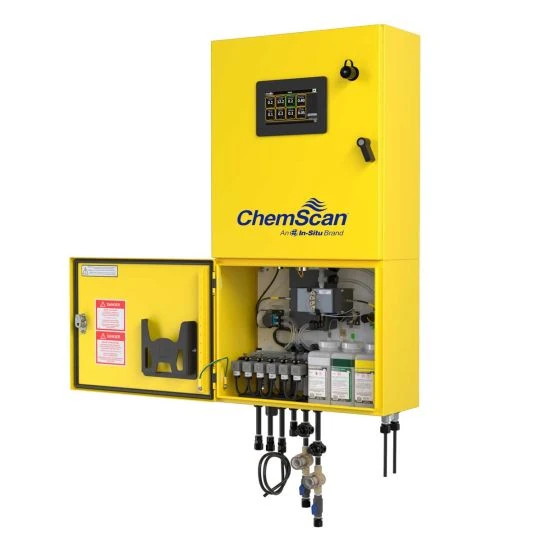

Minh họa đường mẫu và khu vực xử lý mẫu.

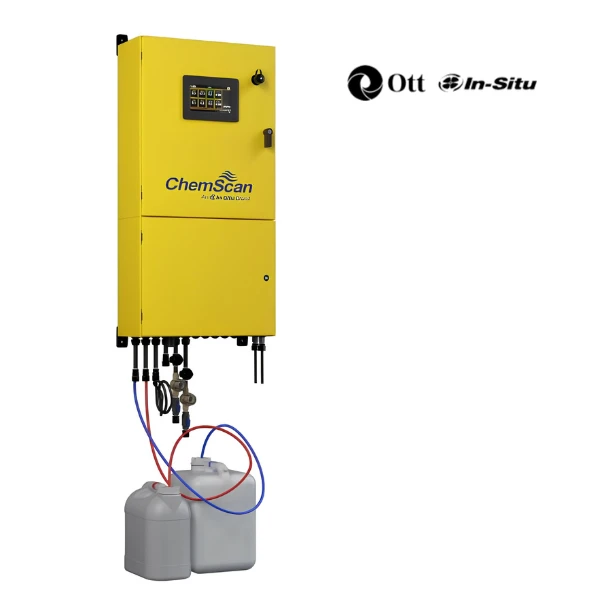

Hình sản phẩm bổ sung cho bối cảnh lắp đặt.

✅ Thiết Bị Phù Hợp Với Những Ứng Dụng Nào?

Phù hợp nhất khi ứng dụng cần đúng bộ chỉ tiêu đo/chức năng đã được xác nhận. Thiết bị có điều kiện mẫu nằm trong giới hạn của Tài liệu kỹ thuật. Các bối cảnh điển hình được liệt kê dưới đây.

• Theo dõi amoni và/hoặc photphat trong xử lý nước thải.
• Theo dõi nitrat kết hợp một chỉ tiêu dinh dưỡng khác theo cấu hình sản phẩm.
• Giám sát nước đầu ra.
• Hỗ trợ quá trình khử nitrat/denitrification.
• Các điểm cần dữ liệu dinh dưỡng liên tục đưa về SCADA.

Không phù hợp để chọn theo tên ứng dụng chung chung nếu chưa biết dải nồng độ, TSS/độ đục, áp suất. Lưu lượng mẫu và tần suất cần cập nhật. Hai nhà máy cùng gọi là “nước thải” có thể có nền mẫu hoàn toàn khác nhau.

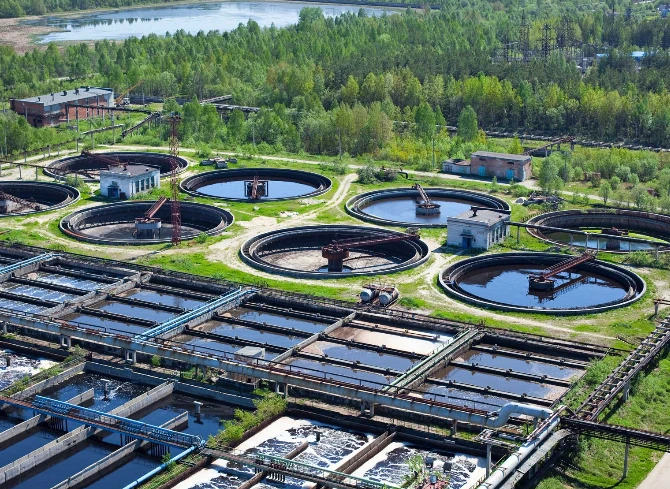

Bối cảnh kiểm soát dinh dưỡng trong khử nitrat.

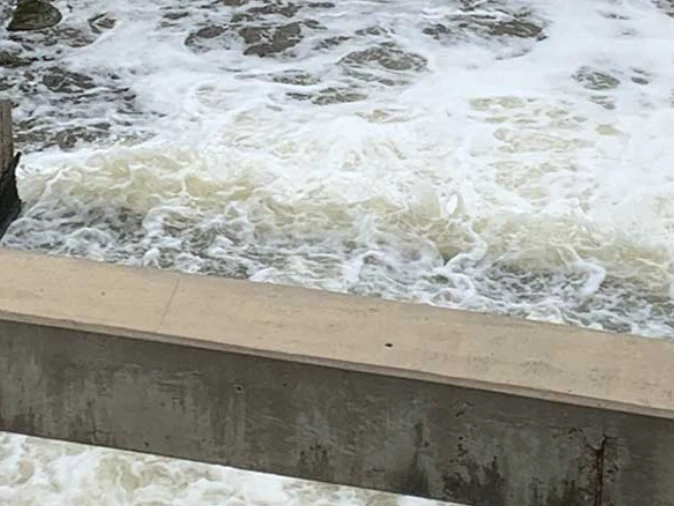

Bối cảnh giám sát nước sau xử lý.

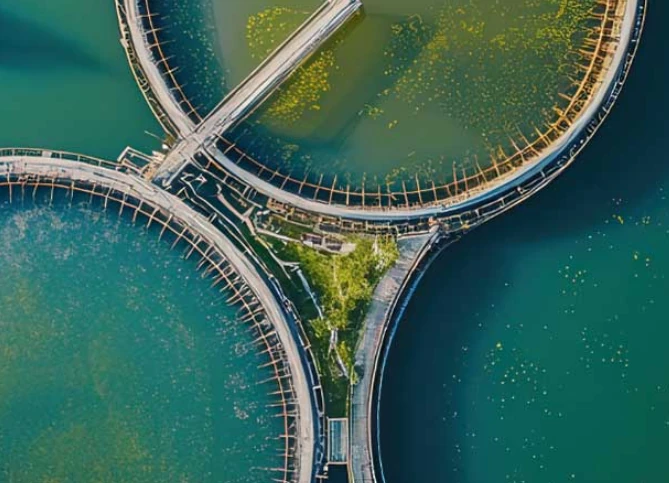

Minh họa hệ thống xử lý liên quan; không phải cảm biến cường độ UV.

✅ Những Tiêu Chí Cần Xem Xét Trước Khi Lựa Chọn

1. Thông số và dải đo

Hãy chốt chỉ tiêu đo hoặc chức năng thực sự cần cho quyết định vận hành. Sau đó, kiểm tra dải dự kiến có phù hợp với dải đo của cấu hình hay không.

2. Điều kiện mẫu và vị trí lấy mẫu

Xác nhận TSS/độ đục, nhiệt độ, áp suất. Lưu lượng mẫu, chiều dài tuyến mẫu và khả năng thoát mẫu theo yêu cầu của phiên bản.

3. Tích hợp dữ liệu

Xác định tín hiệu 4-20 mA, Modbus RTU/TCP, EtherNet/IP hoặc giao thức khác cần dùng. Đồng thời lập danh sách tín hiệu, đơn vị đo và cảnh báo.

4. Bảo trì và vật tư

Cần lập kế hoạch vệ sinh và bổ sung thuốc thử nếu có. Đồng thời chuẩn bị dung dịch điểm 0, dung dịch làm sạch và vật tư đường mẫu.

Cần xác nhận đúng cặp chỉ tiêu trong hồ sơ thương mại. Các lựa chọn có thể gồm nitrat-amoni, nitrat-photphat hoặc amoni-photphat.

✅ Tính Năng Nổi Bật Của Máy Đo Đa Chỉ Tiêu

1. Cấu hình theo cặp thông số mục tiêu

Điểm mạnh của dòng 2-chỉ tiêu là tập trung vào hai chỉ tiêu chính của bài toán. Tên cấu hình thương mại phải được đối chiếu với báo giá và Tài liệu kỹ thuật cấu hình cụ thể.

2. Đo Bằng Tia Tử Ngoại Ở Nhiều Bước Sóng

Máy dùng tia tử ngoại (UV) ở nhiều bước sóng để phân tích mẫu. Thuốc thử được dùng với các chỉ tiêu cần phản ứng hóa học. Hệ thống tự động lấy mẫu, hiệu chỉnh điểm 0 và làm sạch theo chu kỳ.

3. cụm chia mẫu nhiều đường mẫu

UV-2250 hỗ trợ 1-4 đường mẫu qua cụm chia mẫu nội bộ. Số thông số trên từng đường mẫu phụ thuộc cấu hình. Đây là lý do cần tách khái niệm số thông số hệ thống và số thông số trên một đường mẫu.

4. Kết nối SCADA đa giao thức

4-20 mA, Modbus RTU, Modbus TCP/IP và EtherNet/IP giúp thiết bị phù hợp nhiều kiến trúc điều khiển nhà máy.

✅ So Sánh Với Công Nghệ Hoặc Lựa Chọn Liên Quan

UV-3250 có cấu hình nitrat/UV254 không cần thuốc thử cho phép đo chính. UV-2250 dùng tia tử ngoại kết hợp thuốc thử cho các chỉ tiêu hóa học theo cấu hình.

So sánh nên dựa trên chức năng cần dùng và chi phí vòng đời. Phiên bản có nhiều thông số hơn chưa chắc phù hợp nếu dự án chỉ dùng một phần. Ngược lại, ghép nhiều thiết bị đơn lẻ có thể làm tăng tuyến mẫu, tín hiệu vào/ra (I/O) và khối lượng bảo trì.

✅ Hướng Dẫn Lắp Đặt, Vận Hành Và Tích Hợp

Khi tích hợp số, nên đọc cả giá trị, trạng thái chẩn đoán và cảnh báo. Không nên chỉ lấy một giá trị quá trình.

Tiêu chí lựa chọn nên bắt đầu từ dữ liệu thực sự ảnh hưởng đến quyết định vận hành. Nếu dữ liệu chỉ dùng cho báo cáo, yêu cầu thời gian đáp ứng có thể thấp hơn. Nếu dữ liệu dùng cho điều khiển, cần đánh giá thời gian vận chuyển mẫu và thời gian đo.

Chu kỳ cập nhật cũng phải phù hợp với độ trễ vật lý của quá trình.

Không nên xem dải đo danh định là tiêu chí duy nhất. Cần xét nền mẫu, độ đục hoặc TSS, nhiệt độ, áp suất và lưu lượng. Khả năng tiếp cận để bảo trì cũng quan trọng. Các giới hạn này ảnh hưởng trực tiếp đến độ ổn định dài hạn. Nếu điều kiện hiện trường nằm ngoài Tài liệu kỹ thuật, nên trao đổi cấu hình hoặc thử nghiệm trước khi áp dụng.

Chuẩn bị trước khi lắp đặt

Nên lập danh sách tín hiệu trước khi chạy thử và nghiệm thu. Danh sách cần có tên thông số, đơn vị, đường mẫu, dải đo, cờ trạng thái dữ liệu, lỗi và cảnh báo. Với giao tiếp số, cần quản lý địa chỉ và ánh xạ tín hiệu. Với 4-20 mA, hãy kiểm tra dải tín hiệu ở cả hai đầu. Cách chuẩn hóa này giúp hạn chế nhầm lẫn giữa các đơn vị như tính theo N, tính theo P hoặc tính theo Cl2.

Kế hoạch QA/QC nên quy định thời điểm lấy mẫu đối chứng và tiêu chí chấp nhận sau bảo trì. Khi máy phân tích khác kết quả phòng thí nghiệm, không nên kết luận ngay là lỗi thiết bị. Trước tiên, hãy kiểm tra dấu thời gian, điểm lấy mẫu và thời gian vận chuyển. Sau đó kiểm tra phương pháp tham chiếu, thuốc thử, trạng thái làm sạch và điều kiện mẫu.

✅ Thông Số Kỹ Thuật Chính

Các giá trị sau là thông tin lựa chọn, không phải cam kết hiệu năng ngoài điều kiện công bố. Với cấu hình tùy chọn khác hoặc phiên bản tài liệu mới, cần kiểm tra Tài liệu kỹ thuật tại thời điểm đặt hàng.

Nhóm thông số đo và vận hành

• Nguyên lý: UV hấp thụ đa bước sóng có thuốc thử, nhận dạng mẫu phổ.
• Cấu hình sản phẩm: 2 thông số theo cấu hình thương mại. Tài liệu kỹ thuật UV-2250 mô tả một thông số trên mỗi đường mẫu.
• Thông số trong Tài liệu kỹ thuật UV-2250: amoni, photphat, sắt, tổng clo.
• Amoni: 0,2-20,0 mg/L tính theo N (wastewater).
• Amoni tự do: 0,02-1,00 mg/L tính theo N (khử trùng bằng cloramin).
• Ortho photphat: 0,05-5,0 mg/L tính theo P.
• Tổng clo: 0,05-5,0 mg/L tính theo Cl2.
• Chu kỳ đọc: 5-9999 phút, tùy thông số và đường mẫu.
• Thời gian đáp ứng: 5-10 phút.
• Độ chính xác: Điển hình 2-5% dải đo, phụ thuộc thông số/hiện trường.
• Độ lặp lại: <0,5% dải đo.
• Giao tiếp: 4-20 mA, Modbus RTU, Modbus TCP/IP, EtherNet/IP.
• Đường mẫu: 1-4 qua cụm chia mẫu nội bộ.
• Áp suất mẫu: Bơm nội, lift tối đa 1,5 m và run 6 m. Dòng có áp tối đa 10 psi.
• Lưu lượng: 0,5-1,0 L/phút; 1 L nước xả rửa.
• Lọc: Khi TSS >150 mg/L; bộ lọc lưới #20 0,69 mm đi kèm.
• Nhiệt độ mẫu: 10-60 °C.
• Độ đục: 0-60 NTU.
• Kích thước: 102 x 51 x 26 cm.
• Khối lượng: 59 kg.
• Nguồn: 120 VAC ±10%, 50-60 Hz, tối đa 4 A.

Nhóm thông số tích hợp và môi trường

• Màn hình: TFT LCD cảm ứng 7 inch.

✅ Các Lỗi Thường Gặp Và Cách Hạn Chế

Dùng thông số của phiên bản khác trong cùng dòng

Đối chiếu phiên bản hoặc mã hàng và phiên bản tài liệu kỹ thuật trước khi đưa dải đo hoặc tín hiệu vào/ra (I/O) vào hồ sơ.

Chọn sai điểm lấy mẫu

Ưu tiên điểm đại diện, có đường mẫu ổn định và khả năng bảo trì. Kiểm tra độ trễ vận chuyển mẫu.

 Bỏ qua trạng thái thiết bị khi lấy dữ liệu

Đưa thông tin chẩn đoán/cảnh báo/cờ trạng thái dữ liệu về SCADA nếu giao thức hỗ trợ, không chỉ lấy giá trị nồng độ.

Không lập lịch QA/QC sau bảo trì

Quy định mẫu đối chứng, tiêu chí chấp nhận và bước xác nhận sau thay thuốc thử, vệ sinh hoặc can thiệp đường mẫu.

Tài liệu kỹ thuật nền tảng UV-2250 mô tả một chỉ tiêu trên mỗi đường mẫu. Trong khi đó, trang sản phẩm 2-chỉ tiêu mô tả cấu hình hai chỉ tiêu ở cấp hệ thống. Vì vậy, cần xác nhận chính xác cấu hình thương mại trước khi đặt hàng.

Nguồn sáng được Tài liệu kỹ thuật nêu chu kỳ khoảng 4 năm. Dung dịch hiệu chỉnh điểm 0, dung dịch làm sạch và thuốc thử khoảng 4 tuần điển hình. Tần suất thực tế cần điều chỉnh theo chất lượng mẫu, tần suất đo và lịch QA/QC.

✅ Câu Hỏi Thường Gặp

UV-2250 có những cấu hình hai thông số nào?

Trang sản phẩm nêu các cặp nitrat-amoni, nitrat-photphat và amoni-photphat; cần xác nhận cấu hình thương mại cụ thể.

Có Modbus TCP/IP không?

Có, cùng với Modbus RTU, EtherNet/IP và 4-20 mA.

Mẫu TSS cao có cần lọc không?

Tài liệu kỹ thuật yêu cầu lọc khi TSS lớn hơn 150 mg/L và cung cấp bộ lọc lưới #20.

Thời gian đáp ứng là bao lâu?

Tài liệu kỹ thuật UV-2250 công bố 5-10 phút, tùy thông số và đường mẫu.

✅ Kết Luận Và Khuyến Nghị Lựa Chọn

Máy đo đa chỉ tiêu ChemScan UV-2250 phù hợp khi thông số và điều kiện lắp đặt khớp với dự án. Đồng thời đội vận hành có kế hoạch tích hợp và bảo trì rõ ràng. Nếu còn thiếu chỉ tiêu, dải đo hoặc điều kiện mẫu, cần khảo sát trước. Chỉ phát hành danh mục vật tư sau khi chốt cấu hình.

Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC có thể hỗ trợ rà soát cấu hình và điều kiện mẫu. Đội ngũ kỹ thuật cũng có thể trao đổi tín hiệu vào/ra (I/O) và giao thức tích hợp. Hồ sơ dự án cần được rà soát trước khi chốt phiên bản.
