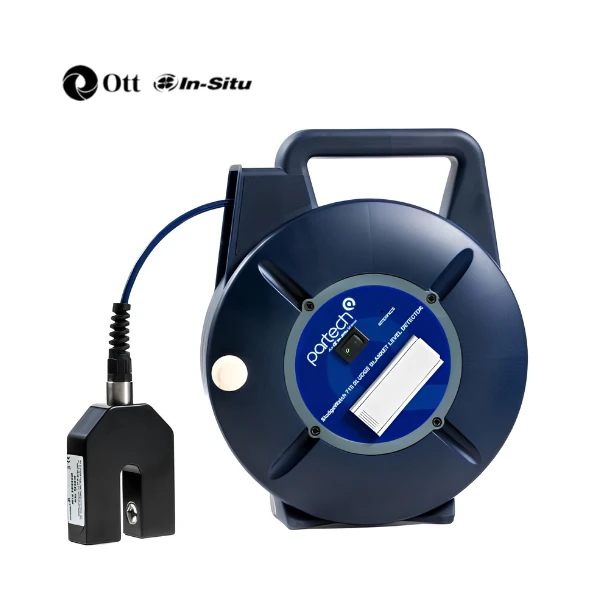

Máy đo lớp bùn SludgeWatch 715

SludgeWatch 715 Sludge Blanket Detector OTT In-Situ là máy đo lớp bùn cầm tay cho bể lắng – Quan trắc chất lượng nước. Đầu dò quang hồng ngoại được hạ xuống nước để xác định ranh giới giữa phần nước trong và lớp bùn. Người vận hành đọc độ sâu trực tiếp trên cáp, nhờ đó có thể kiểm tra nhanh vị trí lớp bùn mà không phải lấy nhiều mẫu thủ công. Thiết bị phù hợp cho công việc vận hành, kiểm tra xả bùn và khảo sát nhiều bể trong cùng một ca.

Kết quả phụ thuộc cách thả đầu dò và độ sạch của cửa sổ quang. Việc đọc đúng vạch trên cáp cũng rất quan trọng.

Tham khảo trang sản phẩm chính thức của In-Situ để đối chiếu cấu hình và tài liệu mới nhất.

✅ Tổng Quan Về Máy Đo Lớp Bùn – SludgeWatch 715

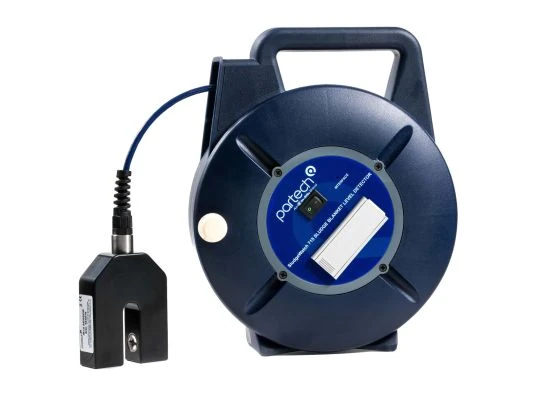

SludgeWatch 715 xác định nhanh ranh giới giữa nước trong và lớp bùn. Cảm biến quang hồng ngoại được gắn trên cáp có vạch đo độ sâu. Khi lựa chọn máy đo lớp bùn, cần ưu tiên điều kiện đo thực tế.

Nó giải quyết tình huống người vận hành cần biết lớp bùn đang ở đâu để quyết định xả bùn hoặc kiểm tra bể. Tuy nhiên, phương pháp quan sát thủ công có thể chậm, phụ thuộc người đọc và phải thao tác với mẫu bùn.

Tài liệu kỹ thuật công bố độ chính xác ±1 cm tại ranh giới lớp bùn. Thời gian đáp ứng là 0,5 giây; đầu dò đạt IP68 và bộ điện tử đạt IP54.

Các dữ kiện này giúp đánh giá mức phù hợp với nhiệm vụ đo. Chúng cũng cho thấy sản phẩm có khớp với kiến trúc hệ thống hay không.

✅ Công Nghệ Hoặc Nguyên Lý Hoạt Động

Đầu dò phát ánh sáng hồng ngoại ở bước sóng 950 nm. Khi đầu dò đi từ lớp nước trong vào vùng bùn, tín hiệu quang thay đổi. Thiết bị chuyển trạng thái âm báo và đèn LED để người vận hành xác định ranh giới lớp bùn theo vạch trên cáp. Hồ sơ của máy đo lớp bùn nên dùng đúng thông số của cấu hình được chọn.

Nguyên lý đơn giản giúp thao tác tại bể nhanh. Độ chính xác thực tế vẫn phụ thuộc độ sạch cửa sổ quang, cách thả cáp và việc chọn đúng loại đầu dò cho đặc tính bùn.

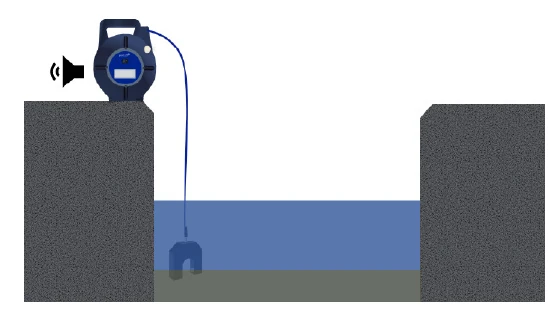

Ảnh tài liệu kỹ thuật minh họa quy trình hạ cảm biến đến lớp bùn và nhận tín hiệu tại giao diện.

✅ Sản Phẩm Phù Hợp Với Những Ứng Dụng Nào?

Sản phẩm phù hợp khi nhiệm vụ đo và dải đo khớp cấu hình công bố. Điều kiện môi trường và cách thu dữ liệu cũng phải phù hợp. Các bối cảnh điển hình được liệt kê dưới đây.

• Bể lắng thứ cấp.
• Bể lắng sơ cấp.
• Bể lắng trong xử lý nước cấp và nước thải.
• Bể cô đặc bùn.
• Bể lắng lamella.
• Kiểm tra lớp bùn định kỳ để hỗ trợ quyết định xả bùn.

Không nên suy luận rằng sản phẩm phù hợp mọi điểm đo cùng tên. Mỗi môi trường có yêu cầu khác nhau về bám bẩn, độ sâu và nguồn. Cáp, vỏ cơ khí và cách bảo trì cũng cần được đánh giá theo ứng dụng.

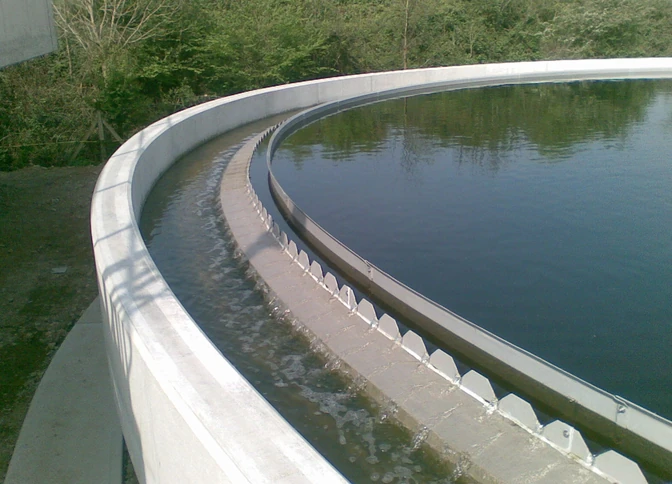

Ảnh ứng dụng bể lắng, phù hợp phần bối cảnh sử dụng và đo lớp bùn.

✅ Những Tiêu Chí Cần Xem Xét Trước Khi Lựa Chọn

1. Phép đo và dải làm việc

Hãy xác định chính xác thông số cần đo và dải vận hành bình thường. Đồng thời, cần xác định dải sự cố cần quan sát. Tránh chọn theo dải tối đa nếu nó không đại diện cho ứng dụng.

2. Điều kiện cơ khí và môi trường

Sau lắp đặt, hãy kiểm tra nhiệt độ, áp suất hoặc độ sâu và bám bẩn. Cũng cần xác nhận vật liệu ướt, cáp, vỏ cơ khí và cấp bảo vệ.

3. Dữ liệu, giao tiếp và nguồn

Khi lựa chọn, hãy kiểm tra chiều dài cáp và độ sâu bể trước. Sau đó chọn loại đầu dò IR theo đặc tính bùn và điều kiện môi trường.

4. bảo trì và QA/QC

Nên thống nhất vị trí thả và cách đọc vạch độ sâu. Quy trình giống nhau giữa các ca sẽ giúp kết quả dễ so sánh hơn.

Chọn đầu dò theo đặc tính bùn. IR100 phù hợp nền nhẹ hoặc nước khá trong; IR40 thường dùng cho bể lắng thứ cấp. IR15 phù hợp bể lắng sơ cấp hoặc bể cô đặc bùn; IR8 dành cho bùn đặc. Các ngưỡng phát hiện chỉ là giá trị xấp xỉ.

✅ Tính Năng Nổi Bật Của Máy Đo Lớp Bùn

1. Nhận biết ranh giới lớp bùn bằng âm thanh và LED

Thiết bị phát âm ngắn khi đầu dò ở trong nước và âm dài khi vào lớp bùn. Đèn LED cũng sáng khi đầu dò nhận biết vùng bùn.

2. Cáp có vạch đo độ sâu

Cáp được đánh dấu theo mét hoặc feet. Sau khi xác định giao diện, người dùng đọc trực tiếp độ sâu từ vạch cáp để ghi nhật ký vận hành.

3. Bốn cảm biến cho bốn nền bùn

IR100, IR40, IR15 và IR8 có dải xấp xỉ từ nước trong/bùn nhẹ đến bùn đặc. Thiết bị giúp chọn độ nhạy phù hợp thay vì dùng một ngưỡng duy nhất cho mọi bể.

4. đo kiểm tra nhanh

Thời gian đáp ứng là 0,5 giây. Cách thả đầu dò trực tiếp xuống bể phù hợp cho vòng kiểm tra nhiều bể trong một ca.

5. Không cần phần mềm để lấy số đo

Giao diện bật/tắt, âm báo và vạch cáp tạo quy trình đo độc lập. Điều này phù hợp khi mục tiêu là kiểm tra lớp bùn trực tiếp tại bể.

✅ So Sánh Với Công Nghệ Hoặc Lựa Chọn Liên Quan

So với ống lấy mẫu bùn truyền thống, SludgeWatch 715 nhận biết ranh giới bằng quang học. Độ sâu được đọc trực tiếp trên cáp nên thao tác nhanh hơn.

SludgeWatch 715 phù hợp cho kiểm tra độ sâu lớp bùn tại nhiều bể. Thiết bị không thay thế cảm biến lớp bùn lắp cố định khi nhà máy cần dữ liệu liên tục hoặc tín hiệu tự động đưa về hệ điều khiển.

✅ Hướng Dẫn Lắp Đặt, Vận Hành Hoặc Tích Hợp

Đây là thiết bị kiểm tra nhanh độc lập, không phải cảm biến truyền dữ liệu liên tục về SCADA. Người vận hành cần ghi kết quả theo từng lần đo.

Hãy kiểm tra bốn yếu tố: độ sâu bể, mức đặc của bùn, số điểm cần kiểm tra và khả năng vệ sinh đầu dò. Nếu chưa rõ một yếu tố, chưa nên chốt cấu hình.

Nếu một câu chưa có đáp án, cấu hình chưa nên được khóa.

Nên thống nhất vị trí thả và cách đọc vạch độ sâu. Quy trình giống nhau giữa các ca sẽ giúp kết quả dễ so sánh hơn.

Chuẩn bị trước khi lắp đặt

Nên ghi thời gian, tên bể, độ sâu lớp bùn và loại đầu dò vào nhật ký. Cách ghi thống nhất giúp so sánh các ca vận hành.

Nên thống nhất vị trí thả và cách đọc vạch độ sâu. Quy trình giống nhau giữa các ca sẽ giúp kết quả dễ so sánh hơn.

✅ Thông Số Kỹ Thuật Chính

Các giá trị dưới đây phục vụ bước đánh giá lựa chọn. Khi đặt hàng hoặc khóa thiết kế, cần đối chiếu lại phiên bản tài liệu kỹ thuật.

• Nguyên lý: Suy giảm/hấp thụ ánh sáng hồng ngoại.
• Bước sóng: 950 nm.
• Nhiệt độ vận hành: 0-50 °C; bị giới hạn khi hình thành băng.
• Kích thước: 280 x 230 x 130 mm.
• Khối lượng: 1,7 kg.
• Cấp bảo vệ: Bộ điện tử IP54; cảm biến IP68.
• Vật liệu vỏ: Nylon xanh đậm.
• Độ chính xác: ±1 cm tại giao diện.
• Độ phân giải độ sâu: Vạch cáp mỗi 1 m hoặc 1 ft.
• Thời gian đáp ứng: 0,5 giây.
• Nguồn: Pin 9 V PP3.
• Tuổi thọ pin điển hình: Khoảng 6 tháng theo Tài liệu kỹ thuật.
• Cáp cảm biến tiêu chuẩn: 10 m.
• IR100: 0-200 mg/L; điểm phát hiện xấp xỉ 100 mg/L.
• IR40: 0-1.500 mg/L; điểm phát hiện xấp xỉ 750 mg/L.
• IR15: 0-10.000 mg/L; điểm phát hiện xấp xỉ 5.000 mg/L.
• IR8: 0-30.000 mg/L; điểm phát hiện xấp xỉ 15.000 mg/L.
• Bảo hành: 2 năm.

✅ Các Lỗi Thường Gặp Và Cách Hạn Chế

Dùng nhầm thông số giữa các phiên bản cùng họ

Giữ phiên bản hoặc tùy chọn ở đầu hồ sơ và chỉ sao chép giá trị từ Tài liệu kỹ thuật tương ứng. Điều này đặc biệt không trộn RDOX cầm tay, OxyTech, RDO lõi đo và lõi đo IC.

Chỉ kiểm tra dải mà bỏ qua vai trò hệ thống

Tiêu chí quan trọng gồm độ sâu cáp, loại đầu dò IR và khả năng vệ sinh sau khi dùng. Đây là thiết bị kiểm tra tại bể, không phải hệ đo liên tục.

Bỏ qua điều kiện cơ khí và bảo trì

Kiểm tra chiều dài cáp, vạch đo và tình trạng đầu dò trước khi sử dụng. Không để cặn khô bám lâu trên cửa sổ quang.

Không quản lý trạng thái phép đo

Ghi lại thời gian, vị trí bể, loại đầu dò và độ sâu đọc được. Nếu tín hiệu âm thanh hoặc đèn thay đổi bất thường, cần vệ sinh đầu dò và kiểm tra pin trước khi đo lại.

Thiết bị xác định ranh giới lớp bùn. Nó không đo liên tục nồng độ MLSS trong toàn bộ cột nước và không tự gửi dữ liệu về hệ điều khiển.

Rửa sạch đầu dò và cáp sau khi sử dụng. Kiểm tra pin 9 V, vạch độ sâu và cửa sổ quang trước lần đo tiếp theo.

✅ Câu Hỏi Thường Gặp

SludgeWatch 715 đo gì?

Thiết bị xác định vị trí giao diện/lớp bùn trong bể để người dùng đọc độ sâu theo vạch cáp. Đây không phải máy phân tích liên tục nồng độ MLSS.

Nên chọn IR40 hay IR15?

IR40 thường hướng tới bể lắng thứ cấp/bể lắng với nền bùn trung bình. IR15 phù hợp nền đậm hơn như bể lắng sơ cấp hoặc bể cô đặc bùn. Cần xác nhận bằng điều kiện hiện trường.

Thiết bị có truyền dữ liệu về SCADA không?

Tài liệu kỹ thuật mô tả thiết bị cầm tay với âm báo, đèn LED và cáp có vạch độ sâu. Tài liệu không công bố giao tiếp truyền dữ liệu liên tục về SCADA.

Dải cảm biến có phải giá trị tuyệt đối không?

Dải và điểm phát hiện của từng đầu dò là giá trị xấp xỉ. Kết quả phụ thuộc đặc tính bùn tại từng công trình.

✅ Kết Luận Và Khuyến Nghị Lựa Chọn

Máy đo lớp bùn SludgeWatch 715 phù hợp cho nhà máy cần kiểm tra nhanh lớp bùn tại nhiều bể. Khi chọn cấu hình, hãy xác nhận độ sâu bể, chiều dài cáp và loại đầu dò IR phù hợp với đặc tính bùn thực tế.

Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC có thể hỗ trợ rà soát phiên bản. Cấu hình, giao tiếp, điều kiện lắp và hồ sơ kỹ thuật trước khi chốt giải pháp.
