Cảm biến oxy hòa tan RDO Core cho thiết bị OEM

RDO® Core Sensor Module OTT In-Situ là cảm biến oxy hòa tan – quan trắc nước cho các thiết bị cần tích hợp phép đo oxy hòa tan. Nhà sản xuất có thể dùng mô-đun như lõi đo quang học, sau đó tự phát triển vỏ và phần mềm. Giải pháp phù hợp khi cần rút ngắn thời gian phát triển cảm biến. Mô-đun không được xem như máy đo độc lập.

Trước khi tích hợp, cần kiểm tra nguồn, giao tiếp, địa chỉ thiết bị, nắp cảm biến và điều kiện môi trường.

Tham khảo trang sản phẩm chính thức của In-Situ để đối chiếu cấu hình và tài liệu mới nhất.

✅ Tổng Quan Về Cảm Biến Oxy Hòa Tan – RDO Core

Mô-đun cung cấp phần đo quang học để tích hợp vào thiết bị riêng. OEM có thể phát triển đầu dò, thiết bị nuôi trồng thủy sản hoặc hệ đo theo thiết kế riêng. Khi lựa chọn cảm biến oxy hòa tan, cần ưu tiên điều kiện đo thực tế.

Nó giải quyết tình huống nhà sản xuất thiết bị muốn sở hữu vỏ cơ khí, phần mềm nhúng và trải nghiệm người dùng riêng. Tuy nhiên, không muốn phát triển lại phần khối đo oxy hòa tan, hiệu chuẩn nắp cảm biến và thuật toán đo quang học từ đầu.

Mô-đun có ba phiên bản: tín hiệu số, tín hiệu tương tự và công suất thấp. Phiên bản tín hiệu tương tự có hai kênh 4-20 mA. Phiên bản công suất thấp dùng nguồn 5-12 VDC và có dòng tiêu thụ rất thấp ở chế độ ngủ.

Các dữ kiện này giúp đánh giá mức phù hợp với nhiệm vụ đo. Chúng cũng cho thấy sản phẩm có khớp với kiến trúc hệ thống hay không.

✅ Công Nghệ Hoặc Nguyên Lý Hoạt Động

RDO Core cung cấp phần đo oxy hòa tan quang học đã hoàn thiện để lắp vào thiết kế của đối tác. Tùy phiên bản, dữ liệu có thể được đưa ra qua Modbus/RS485 hoặc tín hiệu 4-20 mA. Hồ sơ của cảm biến oxy hòa tan nên dùng đúng thông số của cấu hình được chọn.

Thiết bị kết nối và cách bảo trì thay vì chỉ nhìn vào con số dải đo.

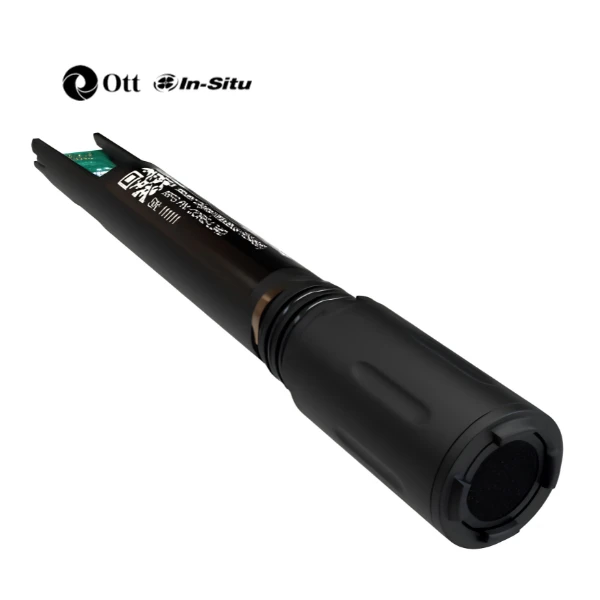

Góc nhìn đầu khối đo giúp nhận diện phần quang học và vỏ cơ khí.

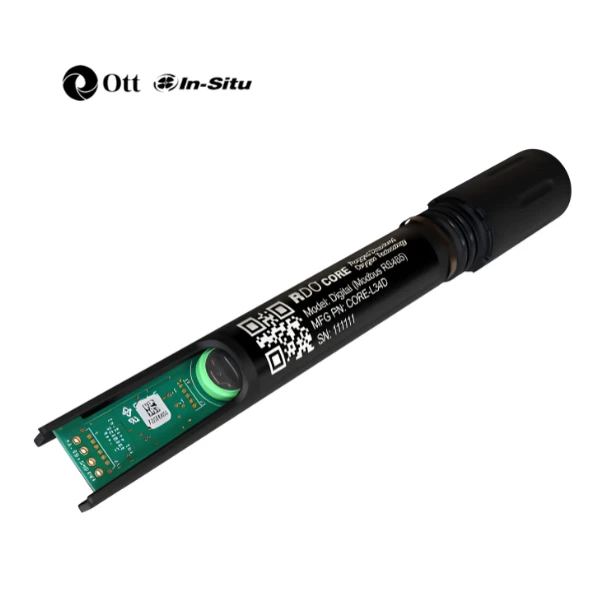

Minh họa phần điện tử bên trong mô-đun khi tích hợp OEM.

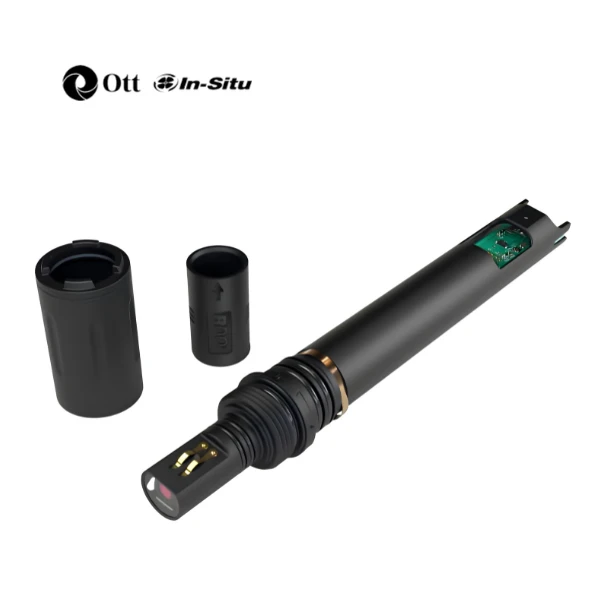

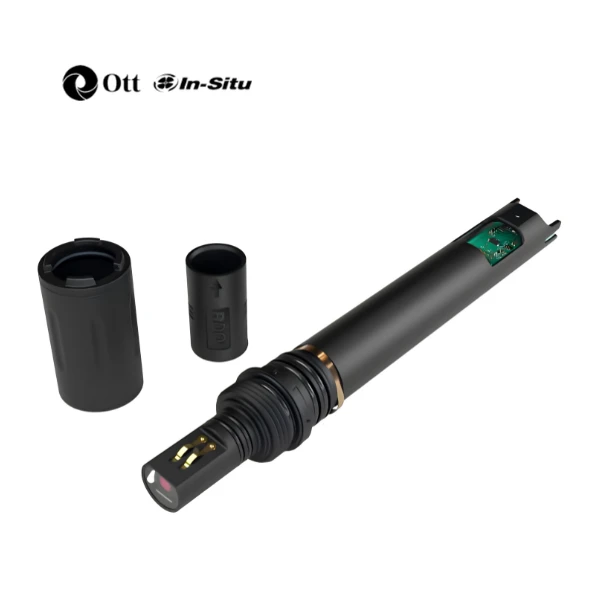

Minh họa nắp cảm biến, vỏ cơ khí và lõi đo khi bảo trì hoặc tích hợp.

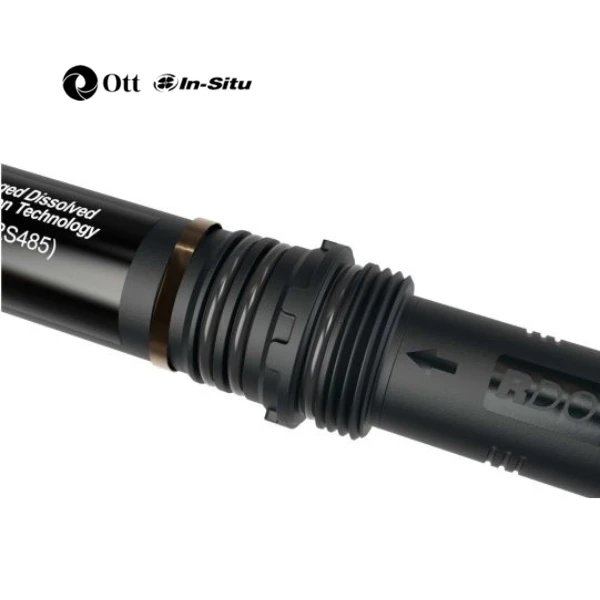

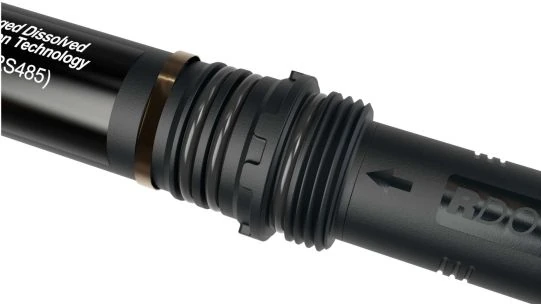

Cận cảnh kết cấu ren/khóa giúp giải thích yêu cầu vỏ cơ khí OEM.

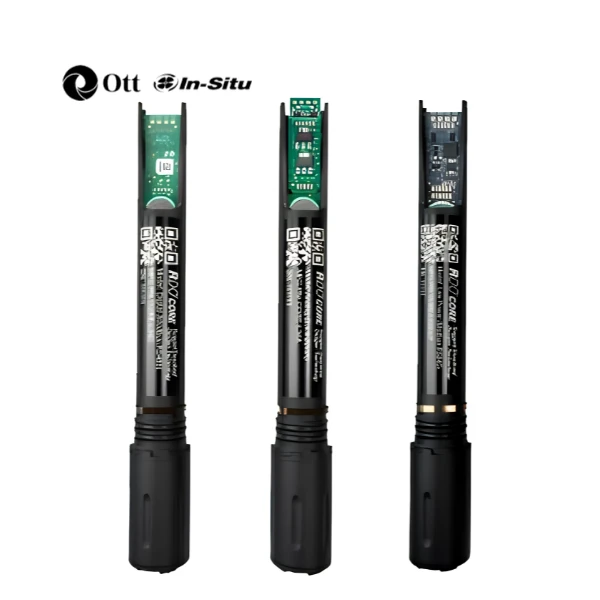

Minh họa khác biệt nguồn giữa các biến thể lõi đo.

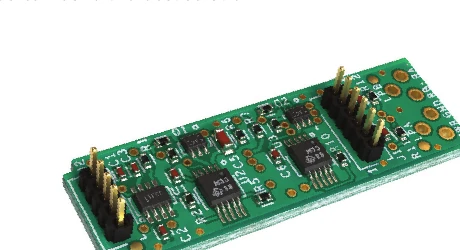

Ảnh tài liệu kỹ thuật bổ sung về bo phụ trợ cho giao thức hoặc giao tiếp tùy biến của OEM.

Minh họa khả năng addressing khi tích hợp nhiều cảm biến.

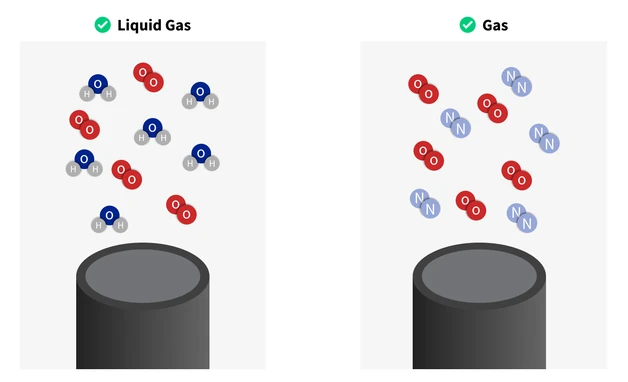

Minh họa khả năng dùng cùng khối đo lõi đo cho môi trường chất lỏng và khí.

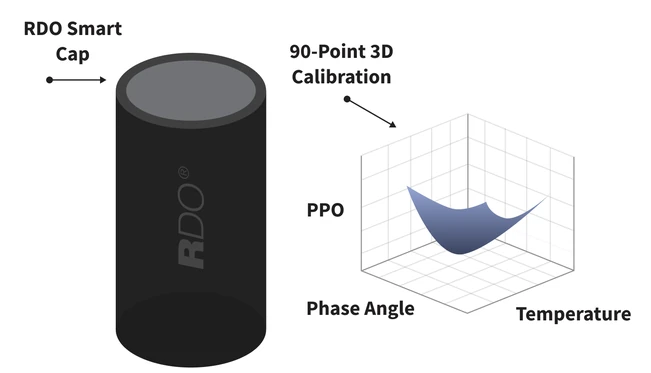

Minh họa nắp cảm biến lưu hệ số hiệu chuẩn.

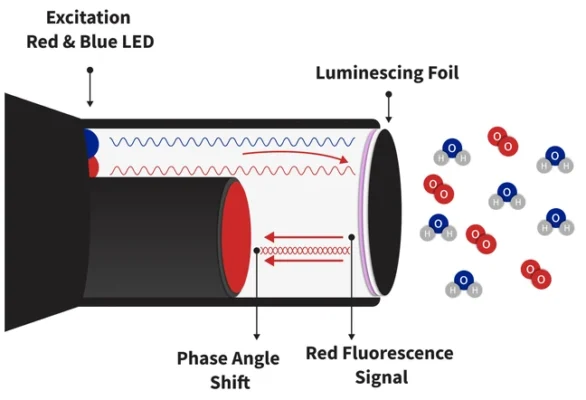

Minh họa cơ chế phát quang/dập tắt phát quang dùng để xác định oxy hòa tan.

Cách công nghệ tạo ra dữ liệu đo

Minh họa lớp khối đo và lớp bảo vệ chống mài mòn.

Minh họa đặc tính không cần hydrate kéo dài trước khi đo.

✅ Sản Phẩm Phù Hợp Với Những Ứng Dụng Nào?

Sản phẩm phù hợp khi nhiệm vụ đo và dải đo khớp cấu hình công bố. Điều kiện môi trường và cách thu dữ liệu cũng phải phù hợp. Các bối cảnh điển hình được liệt kê dưới đây.

• Thiết bị quan trắc nước và nước thải do OEM tự sản xuất.
• Hệ thống nuôi trồng thủy sản và kiểm soát oxy.
• Thiết bị bán dẫn hoặc quá trình giám sát cần DO.
• Đầu dò chuyên dụng tích hợp vào máy hoặc skid.
• Thiết bị dùng pin cần RDO Core công suất thấp.
• Hệ thống cần 4-20 mA qua RDO Core tín hiệu tương tự.
• Sản phẩm cần giao thức tùy biến thông qua bo mạch phụ trợ.

Không nên suy luận rằng sản phẩm phù hợp mọi điểm đo cùng tên. Mỗi môi trường có yêu cầu khác nhau về bám bẩn, độ sâu và nguồn. Cáp, vỏ cơ khí và cách bảo trì cũng cần được đánh giá theo ứng dụng.

✅ Những Tiêu Chí Cần Xem Xét Trước Khi Lựa Chọn

1. Phép đo và dải làm việc

Hãy xác định chính xác thông số cần đo và dải vận hành bình thường. Đồng thời, cần xác định dải sự cố cần quan sát. Tránh chọn theo dải tối đa nếu nó không đại diện cho ứng dụng.

2. Điều kiện cơ khí và môi trường

Sau lắp đặt, hãy kiểm tra nhiệt độ, áp suất hoặc độ sâu và bám bẩn. Cũng cần xác nhận vật liệu ướt, cáp, vỏ cơ khí và cấp bảo vệ.

3. Dữ liệu, giao tiếp và nguồn

Chốt thiết bị cầm tay, USB, Modbus/RS485, RS232, SDI-12 hay 4-20 mA. Với OEM đồng thời tính ngân sách công suất và trạng thái ngủ/thức.

4. bảo trì và QA/QC

Cần xác định cách vệ sinh, thay nắp cảm biến và kiểm tra hiệu chuẩn. Quy trình cũng nên có truy vết số sê-ri và bước kiểm tra sau bảo trì.

Cần chốt vỏ cơ khí, ren lắp, vật liệu tiếp xúc mẫu và cáp. Nếu cần giao thức riêng, hãy xác định bo mạch phụ trợ ngay từ giai đoạn thiết kế.

✅ Tính Năng Nổi Bật Của Cảm Biến Oxy Hòa Tan

1. Nền tảng OEM cho thiết kế sản phẩm riêng

Lõi đo cung cấp khối đo RDO đã hoàn thiện trong khi OEM tự quyết định vỏ cơ khí, cáp. Giao diện và phần mềm nhúng lớp trên, giúp tạo sản phẩm khác biệt mà không phải phát triển cảm biến quang từ đầu.

2. Ba biến thể tín hiệu số, tín hiệu tương tự và công suất thấp

Tín hiệu số phù hợp Modbus/RS485 tiêu chuẩn; tín hiệu tương tự thêm hai kênh 4-20 mA. Công suất thấp hạ nguồn xuống 5-12 VDC và có trạng thái chế độ ngủ rất thấp cho thiết bị dùng pin.

3. bo mạch phụ trợ cho giao tiếp tùy biến

Base phiên bản và công suất thấp được thiết kế để nhận bo mạch phụ trợ. Thiết bị cho phép OEM bổ sung giao thức hoặc giao tiếp vật lý riêng mà vẫn dùng khối đo lõi đo chung.

4. Đo được trong chất lỏng và khí

Theo nhà sản xuất, RDO Core có thể đo oxy trong chất lỏng và khí trong phạm vi ứng dụng phù hợp. Việc chuyển môi trường không yêu cầu bộ hiệu chuẩn riêng theo tài liệu công bố.

5. đánh địa chỉ thông minh cho mạng nhiều cảm biến

Giao tiếp Modbus có cơ chế addressing phục vụ tích hợp nhiều cảm biến trong một hệ thống. Thiết bị giảm nhu cầu phần cứng chuyển đổi riêng.

6. Nắp cảm biến hiệu chuẩn sẵn và chống mài mòn

Nắp cảm biến lưu hệ số hiệu chuẩn. Thiết bị dùng cấu trúc bảo vệ nhiều lớp và có đáp ứng nhanh. Thiết kế này giúp nhà sản xuất giảm công việc bảo trì ở tầng cảm biến.

✅ So Sánh Với Công Nghệ Hoặc Lựa Chọn Liên Quan

RDO Core phù hợp khi OEM chủ yếu cần oxy hòa tan và muốn tự thiết kế sản phẩm. RDO Core IC phù hợp khi cần thêm độ dẫn điện, nhiệt độ và áp suất trong cùng mô-đun. Trong chính dòng lõi đo, tín hiệu tương tự hướng tới hệ 4-20 mA còn công suất thấp hướng tới thiết bị pin.

RDO Core phù hợp khi sản phẩm OEM chỉ cần tích hợp phép đo oxy hòa tan. Nếu cần thêm độ dẫn điện và áp suất trong cùng cụm, RDO Core IC là lựa chọn khác cần xem xét. Mỗi phiên bản có yêu cầu nguồn và tín hiệu riêng.

✅ Hướng Dẫn Lắp Đặt, Vận Hành Hoặc Tích Hợp

Thiết kế cơ khí cần bảo đảm chống xoay, làm kín và đặt đúng vị trí phần đo nhiệt độ và oxy hòa tan. Phần mềm nhúng cần quản lý địa chỉ Modbus, trạng thái nắp cảm biến và các giá trị bù theo tài liệu kỹ thuật.

Cách ra quyết định nhanh là dùng bốn câu hỏi: sản phẩm có đo đúng thông số cần thiết không. Dải và điều kiện môi trường có phù hợp không. Cách kết nối/ghi dữ liệu có khớp kiến trúc hệ thống không. Đồng thời, đội vận hành hoặc đội OEM có duy trì được quy trình bảo trì không.

Nếu một câu chưa có đáp án, cấu hình chưa nên được khóa.

Không nên đánh giá cảm biến chỉ bằng dải đo. Thời gian đáp ứng, cơ chế bù và vật liệu ướt cũng rất quan trọng. Cần kiểm tra giới hạn áp suất hoặc độ sâu, cáp và cách thay nắp cảm biến. Với mô-đun OEM, không gian lắp đặt cơ khí và ngân sách công suất là thông số cấp hệ thống.

Chuẩn bị trước khi lắp đặt

Nếu dữ liệu đưa vào PLC, logger hoặc phần mềm nhúng, hãy chuẩn hóa tín hiệu, đơn vị, trạng thái lỗi và dấu thời gian. Giá trị quá trình cần tách khỏi trạng thái cảm biến. Ví dụ gồm trạng thái khởi động, bảo trì hoặc lỗi. Cách làm này giúp hệ thống cấp trên nhận biết số đo chưa hợp lệ. Nhờ đó, dữ liệu lỗi không bị dùng cho điều khiển hoặc cảnh báo.

Kế hoạch QA/QC nên quy định thời điểm kiểm tra bằng thiết bị tham chiếu. Cũng cần nêu tiêu chí chấp nhận sau thay nắp cảm biến hoặc vệ sinh. Trước khi hiệu chỉnh cảm biến, hãy kiểm tra vị trí đo, thời gian, nhiệt độ và độ mặn. Bù áp suất và khác biệt giữa hai phương pháp đo cũng cần được xem xét.

✅ Thông Số Kỹ Thuật Chính

Các giá trị dưới đây phục vụ bước đánh giá lựa chọn. Khi đặt hàng hoặc khóa thiết kế, cần đối chiếu lại phiên bản tài liệu kỹ thuật.

Nhóm thông số đo và vận hành

• Nguyên lý: Oxy hòa tan quang học RDO.
• Dải DO: 0-60 mg/L; 0-600% bão hòa.
• Độ chính xác DO: ±0,1 mg/L từ 0-20 mg/L; ±5% từ 20-60 mg/L.
• Độ phân giải DO: 0,01 mg/L.
• Đáp ứng: T63 <5 s; T90 <45 s; T95 <60 s với RDO-X nắp cảm biến.
• Nhiệt độ: -5 đến 50 °C; ±0,1 °C; độ phân giải 0,01 °C.
• Bù độ mặn: Cố định hoặc thời gian thực.
• Bù khí áp: Cố định hoặc thời gian thực.
• Áp suất: 150 psi ở 0-50 °C.
• Độ sâu: 100 m ở 25 °C.
• Nhiệt độ lưu trữ: -40 đến 65 °C.
• Giao tiếp: Modbus/RS485 trên tất cả phiên bản.
• Ngõ ra tín hiệu tương tự: 2 x 4-20 mA trên tín hiệu tương tự phiên bản.
• Tốc độ đọc: 1 phép đọc/giây.
• Nguồn tín hiệu số: 8-36 VDC.
• Nguồn tín hiệu tương tự: 8-36 VDC.
• Nguồn công suất thấp: 5-12 VDC.
• Dòng điện chế độ ngủ – phiên bản tín hiệu số: Khoảng 210 µA tại 16 V theo Tài liệu kỹ thuật.
• Dòng điện chế độ ngủ – phiên bản công suất thấp: Khoảng 16 µA tại 8 V theo Tài liệu kỹ thuật.
• Kích thước tín hiệu số/LP: Dài 16,83 cm x đường kính 2,26 cm.
• Kích thước tín hiệu tương tự: Dài 17,31 cm x đường kính 2,26 cm.
• Khối lượng: tín hiệu số/LP 43 g; tín hiệu tương tự 46 g.
• Cấp bảo vệ: IP67 khi tháo nắp cảm biến; IP68 khi lắp nắp cảm biến.

Nhóm thông số tích hợp và môi trường

• Tuân thủ EMC được nêu: EMC 2014/30/EU; IEC 61000-6-2:2005; EN 55011:2009.
• Bảo hành: lõi đo 1 năm giới hạn theo Tài liệu kỹ thuật.

✅ Các Lỗi Thường Gặp Và Cách Hạn Chế

Dùng nhầm thông số giữa các phiên bản cùng họ

Giữ phiên bản hoặc tùy chọn ở đầu hồ sơ và chỉ sao chép giá trị từ Tài liệu kỹ thuật tương ứng. Điều này đặc biệt không trộn RDOX cầm tay, OxyTech, RDO Core và lõi đo IC.

Chỉ kiểm tra dải mà bỏ qua vai trò hệ thống

Trước tiên, xác định thiết bị dùng để kiểm tra nhanh hay tích hợp OEM. Sau đó mới chốt giao tiếp và phụ kiện.

Bỏ qua điều kiện cơ khí và bảo trì

Kiểm tra chiều dài cáp, nắp cảm biến, O-ring, vỏ cơ khí, độ sâu và khả năng tiếp cận để vệ sinh/thay thế.

Không quản lý trạng thái phép đo

Phần mềm của thiết bị nên quản lý giá trị đo và trạng thái chẩn đoán. Điều này giúp hệ thống nhận biết dữ liệu chưa hợp lệ sau khởi động hoặc bảo trì.

RDO Core tập trung vào oxy hòa tan và nhiệt độ. Sản phẩm không tích hợp độ dẫn điện và áp suất như RDO Core IC. Ba phiên bản tín hiệu số, tín hiệu tương tự và công suất thấp cũng có yêu cầu nguồn và đầu ra khác nhau.

OEM nên lưu số sê-ri và trạng thái nắp cảm biến trong phần mềm. Sau khi thay nắp hoặc can thiệp cơ khí, cần kiểm tra cảm biến và độ kín nước.

✅ Câu Hỏi Thường Gặp

RDO Core có những phiên bản nào?

Nguồn chính thức mô tả tín hiệu số/base, tín hiệu tương tự với 2 x 4-20 mA và công suất thấp cho nguồn 5-12 VDC.

Tất cả phiên bản có Modbus/RS485 không?

Tài liệu kỹ thuật công bố Modbus/RS485 cho tất cả phiên bản. Tín hiệu tương tự bổ sung hai kênh 4-20 mA.

RDO Core có đo độ dẫn điện không?

Không ở lõi đo cơ bản. Nếu cần độ dẫn điện và áp suất tích hợp, cần xem RDO Core IC cảm biến mô-đun.

Công suất thấp phù hợp khi nào?

Khi sản phẩm dùng pin hoặc cần thời gian chế độ ngủ dài. Tuy vậy ngân sách công suất phải tính cả wake, measurement, chờ và chu kỳ lấy mẫu thực tế.

✅ Kết Luận Và Khuyến Nghị Lựa Chọn

Cảm biến oxy hòa tan RDO Core phù hợp khi thông số và điều kiện lắp đặt khớp với dự án. Nếu còn thiếu thông tin, hãy xác nhận lại cấu hình trước khi khóa danh mục vật tư. Khi cần, nên thử mẫu thử hoặc kiểm tra hiện trường.

Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC có thể hỗ trợ rà soát phiên bản. Cấu hình, giao tiếp, điều kiện lắp và hồ sơ kỹ thuật trước khi chốt giải pháp.
