Cảm biến chất lượng nước RDO Core IC cho thiết bị OEM

RDO® Core IC Sensor Module OTT In-Situ là cảm biến chất lượng nước – quan trắc nước cho các hãng phát triển thiết bị đo nước. Mô-đun tích hợp oxy hòa tan quang học, độ dẫn điện, nhiệt độ và áp suất trong một cụm nhỏ. Giải pháp giúp rút ngắn phần phát triển cảm biến nhưng vẫn cho phép tự thiết kế vỏ máy và phần mềm. Đây là linh kiện tích hợp, không phải máy đo hoàn chỉnh để dùng độc lập.

Trước khi thiết kế phần cứng, cần xác nhận nguồn, giao tiếp, kích thước, vật liệu và yêu cầu bù độ mặn.

Tham khảo trang sản phẩm chính thức của In-Situ để đối chiếu cấu hình và tài liệu mới nhất.

✅ Tổng Quan Về Cảm Biến Chất Lượng Nước – RDO Core IC

RDO Core IC là cảm biến chất lượng nước dạng mô-đun dành cho nhà sản xuất thiết bị. Một cụm tích hợp oxy hòa tan quang học, độ dẫn điện, nhiệt độ và áp suất. Kích thước nhỏ phù hợp với thiết bị lặn tự hành (AUV), camera dưới nước và hệ nuôi trồng thủy sản.

Sản phẩm phục vụ OEM cần nhiều thông số nước trong một cụm nhỏ gọn. Nhà tích hợp không phải phát triển riêng từng cảm biến, bo xử lý và thuật toán bù độ mặn.

Bằng chứng kỹ thuật chính nằm trong Tài liệu kỹ thuật. Oxy hòa tan được công bố ở dải 0-60 mg/L và độ dẫn điện ở 0-350.000 µS/cm. Nhiệt độ là -5 đến 50 °C. Áp suất là 0-10 bar, tương ứng 0-100 m. Mô-đun có đường kính ngoài tối đa 37,80 mm, chiều dài 49,55 mm, nặng 53 g. Thiết bị dùng nguồn 5-36 VDC.

Các dữ kiện này giúp đánh giá mức phù hợp với nhiệm vụ đo. Chúng cũng cho thấy sản phẩm có khớp với kiến trúc hệ thống hay không.

✅ Công Nghệ Hoặc Nguyên Lý Hoạt Động

Phần điện tử phía sau được đổ keo bảo vệ và mô-đun dùng hai gioăng O-ring khi lắp vào vỏ của thiết bị OEM. Độ kín cuối cùng phụ thuộc thiết kế vỏ và quy trình lắp ráp của nhà sản xuất thiết bị. Khi lựa chọn cảm biến chất lượng nước, cần ưu tiên điều kiện đo thực tế.

Hiểu nguyên lý này giúp giải thích các yêu cầu về nắp cảm biến, bù, nguồn. Thiết bị kết nối và cách bảo trì thay vì chỉ nhìn vào con số dải đo.

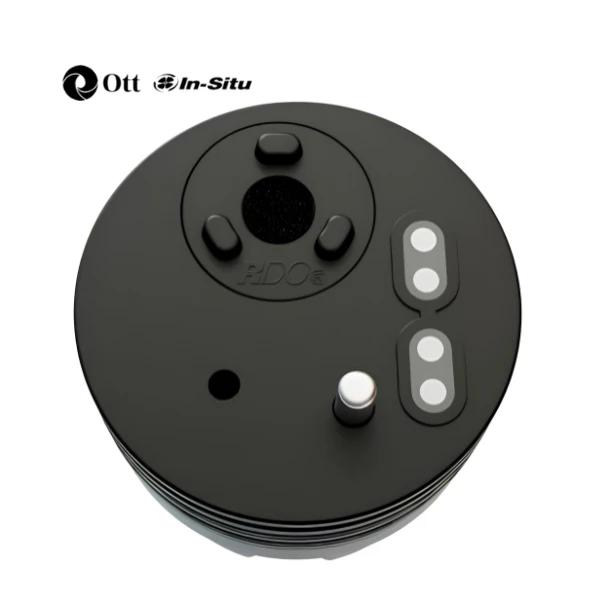

Cận cảnh mặt khối đo giúp nhận diện các phần tử tích hợp.

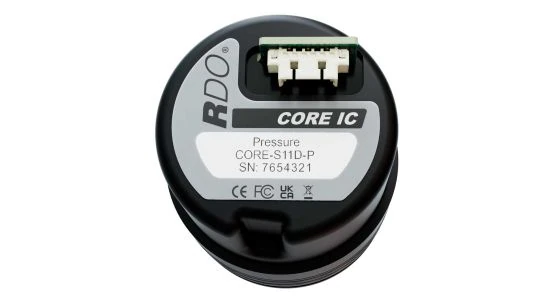

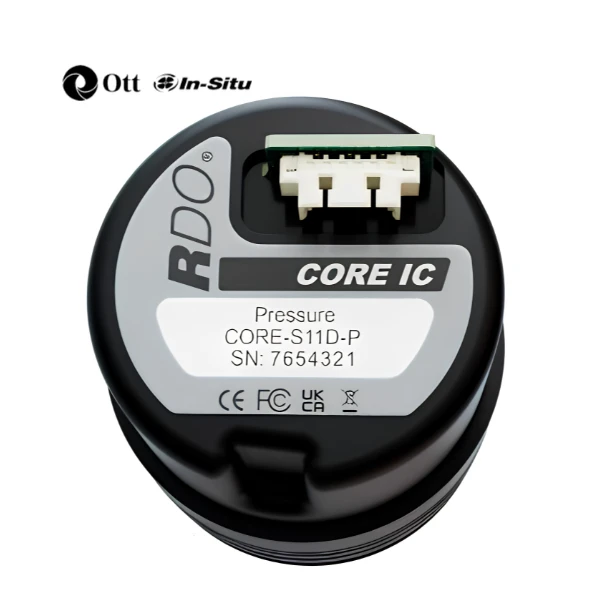

Cận cảnh mặt điện/kết nối của mô-đun OEM.

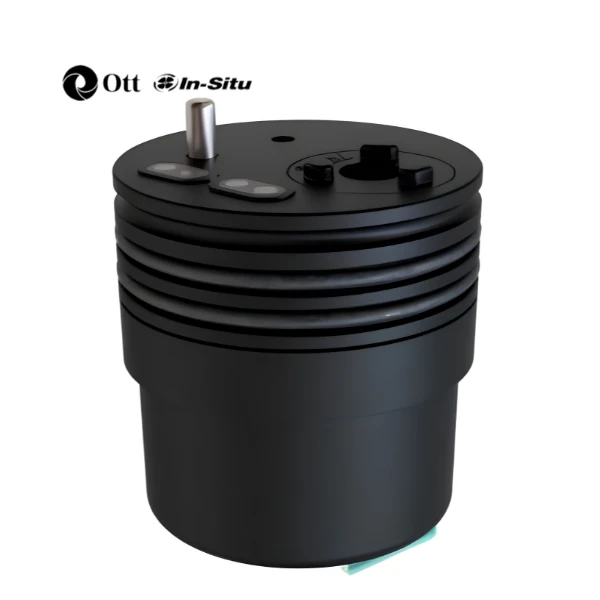

Góc bên minh họa chiều sâu lắp và kết cấu vòng làm kín.

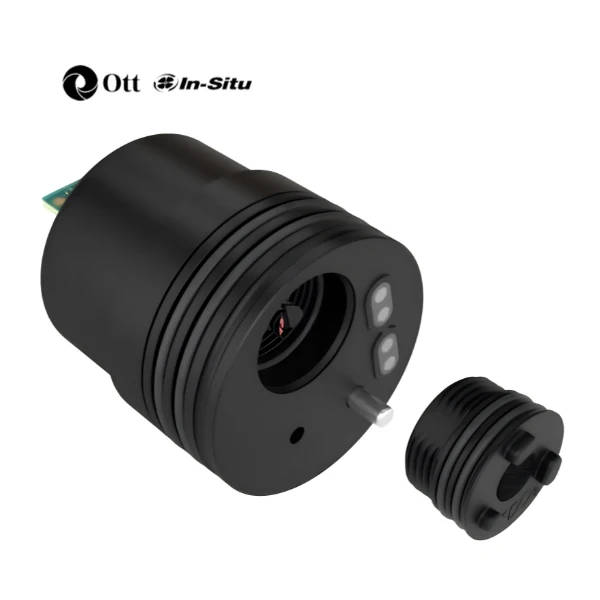

Minh họa mô-đun và nắp cảm biến RDO có thể thay thế.

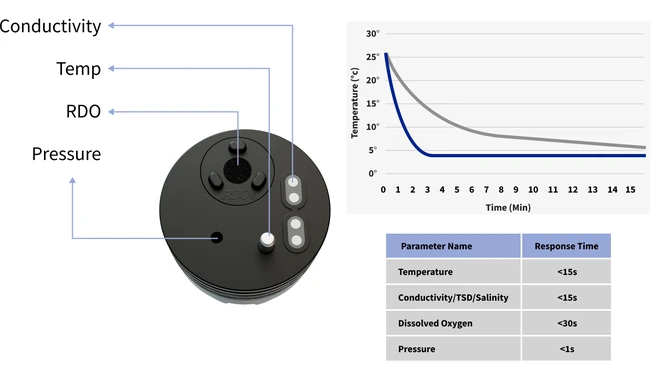

Minh họa vị trí oxy hòa tan độ dẫn điện nhiệt độ áp suất và đặc tính đáp ứng.

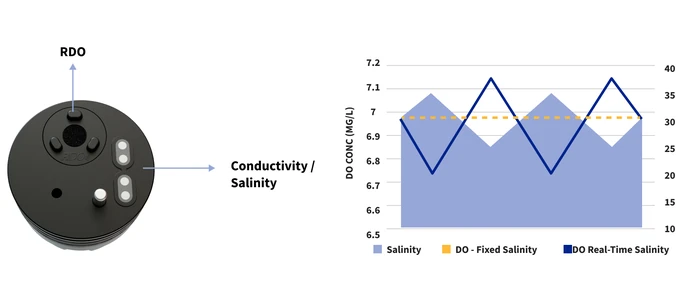

Minh họa độ dẫn điện/độ mặn được dùng để bù oxy hòa tan khi độ mặn thay đổi.

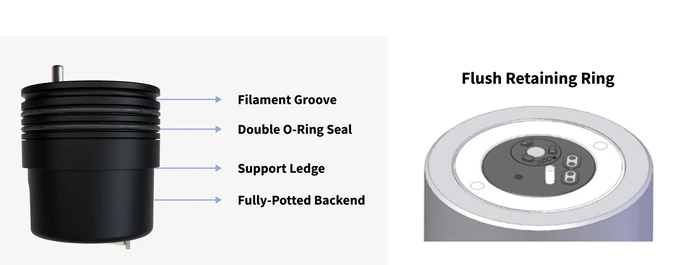

Phần điện tử phía sau được đổ keo bảo vệ và mô-đun dùng hai gioăng O-ring khi lắp vào vỏ của thiết bị OEM. Độ kín cuối cùng phụ thuộc thiết kế vỏ và quy trình lắp ráp của nhà sản xuất thiết bị.

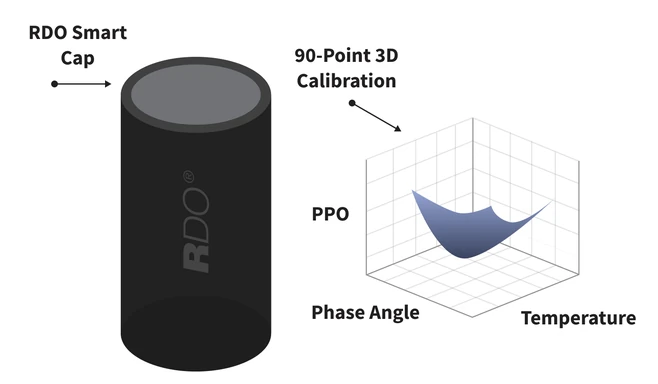

Minh họa nắp cảm biến lưu hệ số hiệu chuẩn của phép đo oxy hòa tan.

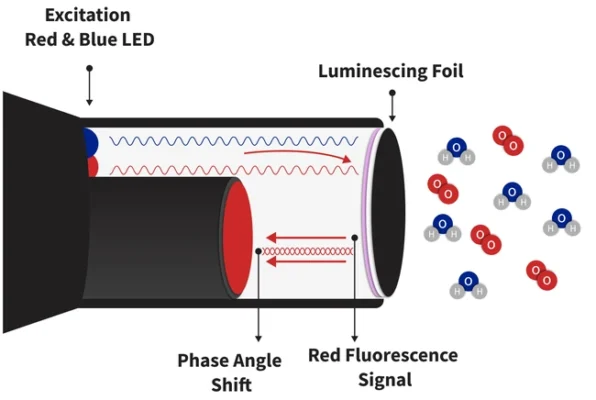

Minh họa nguyên lý quang học oxy hòa tan trên mô-đun lõi đo IC.

Minh họa lớp vật liệu phát quang và các lớp bảo vệ nắp cảm biến.

Cách công nghệ tạo ra dữ liệu đo

Minh họa đặc tính khởi động nhanh của phần tử RDO.

✅ Sản Phẩm Phù Hợp Với Những Ứng Dụng Nào?

Sản phẩm phù hợp khi nhiệm vụ đo và dải đo khớp cấu hình công bố. Điều kiện môi trường và cách thu dữ liệu cũng phải phù hợp. Các bối cảnh điển hình được liệt kê dưới đây.

• Thiết bị lặn tự hành (AUV).
• Camera dưới nước và thiết bị quan sát chìm.
• Nuôi trồng thủy sản và vận chuyển thủy sinh.
• Quan trắc nước lợ, cửa sông và vùng ven biển.
• Thiết bị OEM cần đồng thời DO, độ mặn/độ dẫn điện, nhiệt độ và độ sâu/áp suất.
• Sản phẩm pin hoặc nguồn DC có không gian cảm biến hạn chế.

Không nên suy luận rằng sản phẩm phù hợp mọi điểm đo cùng tên. Mỗi môi trường có yêu cầu khác nhau về bám bẩn, độ sâu và nguồn. Cáp, vỏ cơ khí và cách bảo trì cũng cần được đánh giá theo ứng dụng.

✅ Những Tiêu Chí Cần Xem Xét Trước Khi Lựa Chọn

1. Phép đo và dải làm việc

Hãy xác định chính xác thông số cần đo và dải vận hành bình thường. Đồng thời, cần xác định dải sự cố cần quan sát. Tránh chọn theo dải tối đa nếu nó không đại diện cho ứng dụng.

2. Điều kiện cơ khí và môi trường

Sau lắp đặt, hãy kiểm tra nhiệt độ, áp suất hoặc độ sâu và bám bẩn. Cũng cần xác nhận vật liệu ướt, cáp, vỏ cơ khí và cấp bảo vệ.

3. Dữ liệu, giao tiếp và nguồn

Giao tiếp RS485 hoặc RS232, ngân sách công suất và cơ chế làm kín phải được xác nhận trước khi chốt thiết kế. Nếu sản phẩm chỉ cần oxy hòa tan, RDO lõi đo cơ bản có thể đơn giản hơn.

4. bảo trì và QA/QC

Cần xác định cách vệ sinh, thay nắp cảm biến và kiểm tra hiệu chuẩn. Quy trình cũng nên có truy vết số sê-ri và bước kiểm tra sau bảo trì.

Giao tiếp RS485 hoặc RS232, ngân sách công suất và cơ chế làm kín phải được xác nhận trước khi chốt thiết kế. Nếu sản phẩm chỉ cần oxy hòa tan, RDO lõi đo cơ bản có thể đơn giản hơn.

Lõi đo IC hợp lý khi giá trị tích hợp nhiều thông số bù cho độ phức tạp cơ khí/phần mềm nhúng.

✅ Tính Năng Nổi Bật Của Cảm Biến Chất Lượng Nước

1. Bốn cảm biến trong một mô-đun OEM

RDO Core IC kết hợp oxy hòa tan, độ dẫn điện, nhiệt độ và áp suất trong một cụm. Cách bố trí này giúp giảm số cảm biến rời và số vị trí xuyên qua vỏ thiết bị.

2. Bù độ mặn thời gian thực tích hợp

Độ dẫn điện/độ mặn được đo tại chính mô-đun. Thiết bị có thể bù độ mặn trực tiếp cho oxy hòa tan. Tính năng này hữu ích trong nước lợ, cửa sông hoặc môi trường có độ mặn thay đổi.

3. Kích thước nhỏ và độ sâu chèn thấp

Kích thước nhỏ giúp mô-đun phù hợp cho camera dưới nước, thiết bị lặn tự hành (AUV) và các thiết bị chìm có không gian hạn chế.

4. Nguồn vào rộng cho nền tảng OEM

Tài liệu kỹ thuật công bố mức dòng ở các trạng thái khởi động, đo, chờ và ngủ. Các giá trị này giúp nhà thiết kế tính ngân sách năng lượng cho sản phẩm OEM.

5. Kết cấu đổ keo bảo vệ và gioăng kép

Phần điện tử phía sau được đổ keo bảo vệ và mô-đun dùng hai gioăng O-ring khi lắp vào vỏ của thiết bị OEM. Độ kín cuối cùng phụ thuộc thiết kế vỏ và quy trình lắp ráp của nhà sản xuất thiết bị.

6. nắp cảm biến RDO hiệu chuẩn sẵn và đáp ứng nhanh

nắp cảm biến RDO lưu hệ số hiệu chuẩn. Theo Tài liệu kỹ thuật, T63 dưới 5 giây và T90 dưới 45 giây. Thiết bị giúp OEM giảm logic xử lý hiệu chuẩn ở lớp sản phẩm.

✅ So Sánh Với Công Nghệ Hoặc Lựa Chọn Liên Quan

So với RDO lõi đo cơ bản chỉ tập trung oxy hòa tan/nhiệt độ, lõi đo IC tích hợp thêm độ dẫn điện và áp suất. Đồng thời bù độ mặn thời gian thực. Mô-đun IC có hình học và giao diện tích hợp riêng. Vì vậy, lựa chọn phải bắt đầu từ kiến trúc sản phẩm OEM, không chỉ từ số lượng thông số.

RDO Core IC phù hợp khi thiết bị OEM cần nhiều thông số trong một cụm nhỏ. Nếu sản phẩm chỉ cần oxy hòa tan, RDO lõi đo cơ bản có thể đơn giản hơn. Lựa chọn nên dựa trên số thông số, nguồn cấp, giao tiếp và không gian lắp đặt.

✅ Hướng Dẫn Lắp Đặt, Vận Hành Hoặc Tích Hợp

Trước khi chốt thiết kế, cần thử độ kín nước và kiểm tra dữ liệu trong điều kiện nhiệt độ, áp suất đại diện. Phần điện phải được kiểm tra nguồn cấp, dòng cực đại, nối đất và giao tiếp dữ liệu.

Cách ra quyết định nhanh là dùng bốn câu hỏi: sản phẩm có đo đúng thông số cần thiết không. Dải và điều kiện môi trường có phù hợp không. Cách kết nối/ghi dữ liệu có khớp kiến trúc hệ thống không. Đồng thời, đội vận hành hoặc đội OEM có duy trì được quy trình bảo trì không.

Nếu một câu chưa có đáp án, cấu hình chưa nên được khóa.

Giao tiếp RS485 hoặc RS232, ngân sách công suất và cơ chế làm kín phải được xác nhận trước khi chốt thiết kế. Nếu sản phẩm chỉ cần oxy hòa tan, RDO lõi đo cơ bản có thể đơn giản hơn.

Chuẩn bị trước khi lắp đặt

Nếu dữ liệu đưa vào PLC, logger hoặc phần mềm nhúng, hãy chuẩn hóa tín hiệu, đơn vị, trạng thái lỗi và dấu thời gian. Giá trị quá trình cần tách khỏi trạng thái cảm biến. Ví dụ gồm trạng thái khởi động, bảo trì hoặc lỗi. Cách làm này giúp hệ thống cấp trên nhận biết số đo chưa hợp lệ. Nhờ đó, dữ liệu lỗi không bị dùng cho điều khiển hoặc cảnh báo.

Kế hoạch QA/QC nên quy định thời điểm kiểm tra bằng thiết bị tham chiếu. Cũng cần nêu tiêu chí chấp nhận sau thay nắp cảm biến hoặc vệ sinh. Trước khi hiệu chỉnh cảm biến, hãy kiểm tra vị trí đo, thời gian, nhiệt độ và độ mặn. Bù áp suất và khác biệt giữa hai phương pháp đo cũng cần được xem xét.

✅ Thông Số Kỹ Thuật Chính

Các giá trị dưới đây phục vụ bước đánh giá lựa chọn. Khi đặt hàng hoặc khóa thiết kế, cần đối chiếu lại phiên bản tài liệu kỹ thuật.

• Thông số tích hợp: Oxy hòa tan quang học (DO), độ dẫn điện, nhiệt độ, áp suất.
• DO – dải: 0-60 mg/L.
• DO – độ chính xác: ±0,1 mg/L từ 0-20 mg/L; ±5% từ 20-60 mg/L.
• DO – độ phân giải: 0,01 mg/L.
• DO – đáp ứng: T63 <5 s; T90 <45 s; T95 <60 s với RDO-S nắp cảm biến.
• Bù độ mặn: Thời gian thực.
• Độ dẫn điện – buồng đo: 4 điện cực than chì phẳng.
• Độ dẫn điện – dải: 0-350.000 µS/cm.
• Độ dẫn điện – độ chính xác: ±0,5% +1 µS/cm ở 0-100.000; ±1% ở 100.000-200.000. ±2% Ở 200.000-350.000 µS/cm.
• Độ dẫn điện – độ phân giải: 0,1 µS/cm.
• Nhiệt độ – dải: -5 đến 50 °C.
• Nhiệt độ – độ chính xác: ±0,1 °C toàn dải.
• Áp suất – dải: 0-10 bar, tương ứng 0-100 m.
• Áp suất – độ chính xác: ±0,5 m toàn dải.
• Kích thước: OD tối đa 37,80 mm; tổng dài 49,55 mm; chiều sâu lắp 43,69 mm.
• Khối lượng: 53 g.
• Giao tiếp: Modbus RS485 hoặc RS232 theo Tài liệu kỹ thuật.
• Tốc độ đọc tối đa: DO đơn lẻ: 2 s; DO có bù: 4 s.
• Nguồn: 5-36 VDC; dòng cực đại 45 mA tại 5 VDC.
• Môi trường: Áp suất 150 psi ở 0-50 °C; độ sâu 100 m ở 25 °C.

Nhóm thông số đo và vận hành

• Cấp bảo vệ: IP67 khi tháo nắp cảm biến; IP68 tới giới hạn áp suất khi lắp nắp cảm biến.
• Bảo hành: 15 tháng giới hạn từ ngày giao hàng theo Tài liệu kỹ thuật.

✅ Các Lỗi Thường Gặp Và Cách Hạn Chế

Dùng nhầm thông số giữa các phiên bản cùng họ

Giữ phiên bản hoặc tùy chọn ở đầu hồ sơ và chỉ sao chép giá trị từ Tài liệu kỹ thuật tương ứng. Điều này đặc biệt không trộn RDOX cầm tay, OxyTech, RDO lõi đo và lõi đo IC.

Chỉ kiểm tra dải mà bỏ qua vai trò hệ thống

Trước tiên, xác định thiết bị dùng để kiểm tra nhanh hay tích hợp OEM. Sau đó mới chốt giao tiếp và phụ kiện.

Bỏ qua điều kiện cơ khí và bảo trì

Kiểm tra chiều dài cáp, nắp cảm biến, O-ring, vỏ cơ khí, độ sâu và khả năng tiếp cận để vệ sinh/thay thế.

Không quản lý trạng thái phép đo

Phần mềm của thiết bị nên quản lý giá trị đo, trạng thái và thông tin chẩn đoán của từng cảm biến. Cách này giúp hệ thống cấp trên nhận biết dữ liệu chưa hợp lệ.

RDO Core IC không phải phiên bản RDO lõi đo cơ bản. Các thông số độ dẫn điện, áp suất và hình học 37,80 mm chỉ thuộc IC. Khả năng chống nước cuối cùng phụ thuộc vỏ cơ khí và O-ring. Quy trình lắp và kiểm thử của nhà tích hợp cũng quyết định kết quả. Không thể suy ra chỉ từ rating của mô-đun.

Thiết kế sản phẩm nên cho phép tiếp cận nắp cảm biến và bề mặt độ dẫn điện. Việc vệ sinh hoặc thay thế không nên làm hỏng làm kín chính. Cần quy định mô-men siết và O-ring rõ ràng. Sau bảo trì, hãy kiểm tra độ kín nước. Tuổi thọ nắp cảm biến và trạng thái hiệu chuẩn cũng nên được quản lý trong phần mềm nhúng hoặc tài liệu dịch vụ.

✅ Câu Hỏi Thường Gặp

RDO Core IC đo những thông số nào?

Bốn nhóm: oxy hòa tan quang học, độ dẫn điện, nhiệt độ và áp suất/độ sâu.

Mô-đun có bù độ mặn tự động không?

Có thể bù độ mặn thời gian thực vì độ dẫn điện/độ mặn được tích hợp cùng mô-đun.

Giao tiếp là RS485 hay RS232?

Tài liệu kỹ thuật RDO Core IC công bố Modbus RS485 hoặc RS232. OEM cần chốt phiên bản/giao diện cụ thể trong thiết kế.

Có thể coi IP68 của mô-đun là IP68 của sản phẩm cuối không?

Không. Sản phẩm OEM cuối cùng còn phụ thuộc vỏ cơ khí, O-ring, lắp ráp và thử kín của nhà tích hợp.

✅ Kết Luận Và Khuyến Nghị Lựa Chọn

Cảm biến chất lượng nước RDO Core IC phù hợp khi thông số và điều kiện lắp đặt khớp với dự án. Nếu còn thiếu thông tin, hãy xác nhận lại cấu hình trước khi khóa danh mục vật tư. Khi cần, nên thử mẫu thử hoặc kiểm tra hiện trường.

Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC có thể hỗ trợ rà soát phiên bản. Cấu hình, giao tiếp, điều kiện lắp và hồ sơ kỹ thuật trước khi chốt giải pháp.
