Đầu dò oxy hòa tan OxyTech RDO cho 750 Portable

OxyTech RDO Sensor for 750 OTT In-Situ là đầu dò oxy hòa tan – quan trắc chất lượng nước dành riêng cho 750 Portable Monitor. Thiết bị đo oxy hòa tan bằng công nghệ quang học RDO và phù hợp cho kiểm tra nhanh tại hiện trường. So với đầu dò điện hóa truyền thống, cảm biến không tiêu thụ oxy và không cần dung dịch điện phân. Điều này giúp giảm một số công việc bảo trì trong quá trình sử dụng.

Trước khi mua, cần xác nhận tính tương thích với bộ 750, chiều dài cáp và điều kiện đo thực tế.

Tham khảo trang sản phẩm chính thức của In-Situ để đối chiếu cấu hình và tài liệu mới nhất.

✅ Tổng Quan Về Đầu Dò Oxy Hòa Tan – OxyTech RDO

OxyTech RDO là đầu dò oxy hòa tan quang học dùng với 750 Portable Monitor. Bộ đôi phù hợp cho các vòng kiểm tra hiện trường khi cần đo oxy hòa tan nhanh tại bể hoặc điểm xả.

Sản phẩm phục vụ người dùng 750 cần đầu dò oxy hòa tan ổn định cho kiểm tra hiện trường. Công nghệ RDO không tiêu thụ oxy và giảm một số yêu cầu bảo trì so với cảm biến điện hóa.

Bằng chứng kỹ thuật chính: Tài liệu kỹ thuật của 750 công bố dải oxy hòa tan 0-60 mg/L và 0-600% bão hòa. Nhiệt độ công bố là -5 đến 50 °C. Độ chính xác là ±0,1 mg/L ở 0-20 mg/L và ±2% ở 20-60 mg/L. Cáp có lựa chọn 5 hoặc 10 m. Trang sản phẩm xác nhận cảm biến được thiết kế cho 750 Portable Monitor.

Các dữ kiện này giúp đánh giá mức phù hợp với nhiệm vụ đo. Chúng cũng cho thấy sản phẩm có khớp với kiến trúc hệ thống hay không.

✅ Công Nghệ Hoặc Nguyên Lý Hoạt Động

Cảm biến RDO quang học dùng lớp vật liệu phát quang trên nắp cảm biến. Tín hiệu phát quang thay đổi theo nồng độ oxy và được chuyển thành giá trị oxy hòa tan. Hệ số hiệu chuẩn được lưu trên nắp cảm biến để 750 đọc và sử dụng. Hiểu nguyên lý này giúp giải thích các yêu cầu về nắp cảm biến, bù, nguồn.

Thiết bị kết nối và cách bảo trì thay vì chỉ nhìn vào con số dải đo.

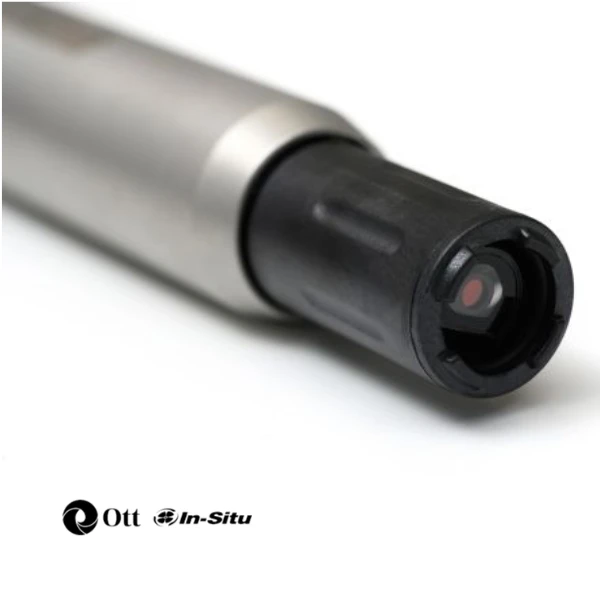

Cận cảnh phần nắp cảm biến và cửa sổ quang của OxyTech RDO.

Minh họa nắp cảm biến thông minh và hiệu chuẩn nhiều điểm của công nghệ RDO.

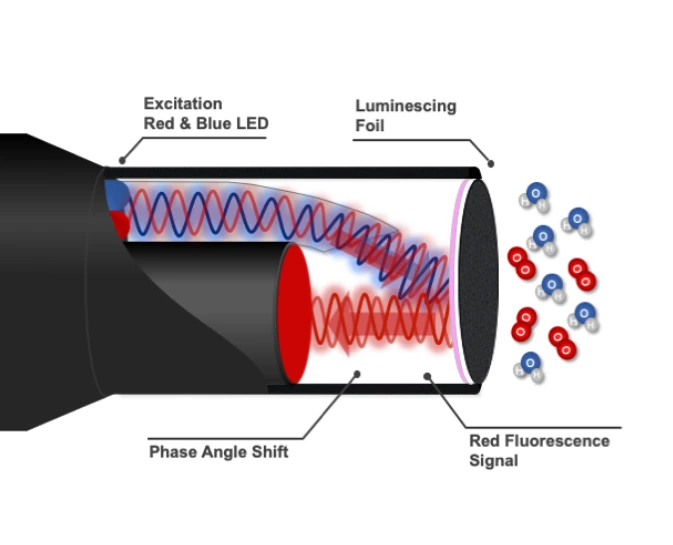

Minh họa cơ chế dập tắt phát quang của công nghệ RDO.

Minh họa cấu trúc nhiều lớp của nắp cảm biến và lớp vật liệu phát quang.

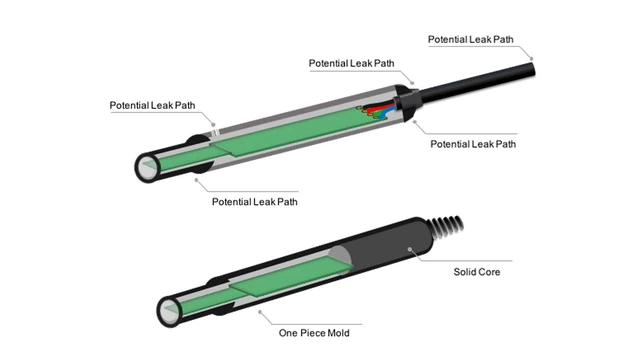

Minh họa thiết kế thân một khối và giảm đường rò tiềm năng.

Biểu đồ minh họa hiệu chuẩn nhà máy trên nhiều mức tín hiệu.

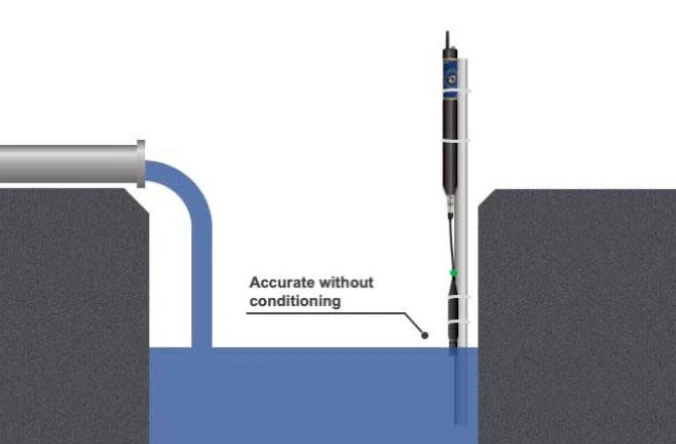

Minh họa khả năng không cần hydrate kéo dài trước khi đo.

✅ Sản Phẩm Phù Hợp Với Những Ứng Dụng Nào?

Sản phẩm phù hợp khi nhiệm vụ đo và dải đo khớp cấu hình công bố. Điều kiện môi trường và cách thu dữ liệu cũng phải phù hợp. Các bối cảnh điển hình được liệt kê dưới đây.

• Đo kiểm tra nhanh DO trong bể sục khí nước thải.
• Kiểm tra DO tại mương oxy hóa.
• Kiểm tra nhanh tại điểm xả hoặc bể xử lý.
• Đối chiếu cảm biến oxy hòa tan liên tục bằng bộ 750.
• Khảo sát nhiều điểm với cáp 5 hoặc 10 m.
• Bộ đo DO hiện trường khi tổ chức đã sử dụng 750 Portable Monitor.

Không nên suy luận rằng sản phẩm phù hợp mọi điểm đo cùng tên. Mỗi môi trường có yêu cầu khác nhau về bám bẩn, độ sâu và nguồn. Cáp, vỏ cơ khí và cách bảo trì cũng cần được đánh giá theo ứng dụng.

✅ Những Tiêu Chí Cần Xem Xét Trước Khi Lựa Chọn

1. Phép đo và dải làm việc

Hãy xác định chính xác thông số cần đo và dải vận hành bình thường. Đồng thời, cần xác định dải sự cố cần quan sát. Tránh chọn theo dải tối đa nếu nó không đại diện cho ứng dụng.

2. Điều kiện cơ khí và môi trường

Sau lắp đặt, hãy kiểm tra nhiệt độ, áp suất hoặc độ sâu và bám bẩn. Cũng cần xác nhận vật liệu ướt, cáp, vỏ cơ khí và cấp bảo vệ.

3. Dữ liệu, giao tiếp và nguồn

Chốt thiết bị cầm tay, USB, Modbus/RS485, RS232, SDI-12 hay 4-20 mA. Với OEM đồng thời tính ngân sách công suất và trạng thái ngủ/thức.

4. bảo trì và QA/QC

Cần xác định cách vệ sinh, thay nắp cảm biến và kiểm tra hiệu chuẩn. Quy trình cũng nên có truy vết số sê-ri và bước kiểm tra sau bảo trì.

Nếu đã dùng 750 và cần oxy hòa tan, cần xác định chiều dài cáp và phạm vi vận hành. Không nên mua OxyTech với kỳ vọng có Modbus/SDI-12/4-20 mA độc lập. Các giao diện đó thuộc các sản phẩm RDO khác. Nếu dự án cần tích hợp trực tiếp PLC không qua 750, cần xem dòng cảm biến phù hợp khác.

✅ Tính Năng Nổi Bật Của Đầu Dò Oxy Hòa Tan

1. Thiết kế riêng cho 750 Portable Monitor

OxyTech RDO là cảm biến phụ kiện cho nền tảng 750. Giá trị đo và hiệu chuẩn được thực hiện qua bộ hiển thị 750. OxyTech không dùng giao diện truyền thông độc lập như RDOX cầm tay.

2. RDO quang học không tiêu thụ oxy

Công nghệ RDO không tiêu thụ oxy trong quá trình đo. Vì vậy, phép đo không cần dòng nước chuyển động để duy trì tín hiệu.

3. Nắp cảm biến lưu hệ số hiệu chuẩn

Nắp cảm biến thông minh được hiệu chuẩn nhiều điểm tại nhà máy. Thiết bị lưu hệ số trên nắp cảm biến. Thiết bị giúp giảm thao tác nhập dữ liệu khi thay nắp cảm biến.

4. Khởi động nhanh sau trạng thái khô

Trang sản phẩm nêu không cần hydrate 12-24 giờ. Theo điều kiện công bố, thiết bị có thể đạt số đo chính xác trong khoảng 90 giây. Mốc này áp dụng sau khi chuyển từ khô sang ướt.

5. Cấu trúc chịu mài mòn và được đổ keo bảo vệ

Tài liệu mô tả cấu trúc bảo vệ nhiều lớp cho nắp cảm biến, vật liệu Ryton và phần điện tử được đổ keo bảo vệ. Mục tiêu là tăng độ bền khi dùng trong môi trường nước và nước thải.

✅ So Sánh Với Công Nghệ Hoặc Lựa Chọn Liên Quan

OxyTech phù hợp nhất khi hệ sinh thái đã có 750 Portable Monitor. RDOX cầm tay phù hợp hơn khi cần Modbus/RS485, SDI-12 hoặc 4-20 mA trực tiếp. Hai sản phẩm cùng dùng nền tảng RDO. Tuy nhiên, vai trò hệ thống và bộ thông số tích hợp khác nhau.

OxyTech RDO phù hợp khi đã dùng 750 Portable Monitor và cần đo oxy hòa tan tại hiện trường. Nếu dự án cần truyền dữ liệu trực tiếp về PLC mà không qua bộ 750, nên xem một dòng cảm biến có giao tiếp công nghiệp riêng.

✅ Hướng Dẫn Lắp Đặt, Vận Hành Hoặc Tích Hợp

Kết nối OxyTech trực tiếp vào cổng cảm biến của 750. Sau khi bộ hiển thị tự nhận đầu dò, hãy kiểm tra trạng thái hiệu chuẩn và đơn vị. Khi đối chiếu hệ liên tục, nên đặt OxyTech gần cảm biến cố định. Tránh vùng vùng biến đổi nồng độ mạnh và chờ số đo ổn định trước khi ghi nhận.

Cách ra quyết định nhanh là dùng bốn câu hỏi: sản phẩm có đo đúng thông số cần thiết không. Dải và điều kiện môi trường có phù hợp không. Cách kết nối/ghi dữ liệu có khớp kiến trúc hệ thống không. Đồng thời, đội vận hành hoặc đội OEM có duy trì được quy trình bảo trì không.

Nếu một câu chưa có đáp án, cấu hình chưa nên được khóa.

Không nên đánh giá cảm biến chỉ bằng dải đo. Thời gian đáp ứng, cơ chế bù và vật liệu ướt cũng rất quan trọng. Cần kiểm tra giới hạn áp suất hoặc độ sâu, cáp và cách thay nắp cảm biến. Với mô-đun OEM, không gian lắp đặt cơ khí và ngân sách công suất là thông số cấp hệ thống.

Chuẩn bị trước khi lắp đặt

Nếu dữ liệu đưa vào PLC, logger hoặc phần mềm nhúng, hãy chuẩn hóa tín hiệu, đơn vị, trạng thái lỗi và dấu thời gian. Giá trị quá trình cần tách khỏi trạng thái cảm biến. Ví dụ gồm trạng thái khởi động, bảo trì hoặc lỗi. Cách làm này giúp hệ thống cấp trên nhận biết số đo chưa hợp lệ. Nhờ đó, dữ liệu lỗi không bị dùng cho điều khiển hoặc cảnh báo.

Kế hoạch QA/QC nên quy định thời điểm kiểm tra bằng thiết bị tham chiếu. Cũng cần nêu tiêu chí chấp nhận sau thay nắp cảm biến hoặc vệ sinh. Trước khi hiệu chỉnh cảm biến, hãy kiểm tra vị trí đo, thời gian, nhiệt độ và độ mặn. Bù áp suất và khác biệt giữa hai phương pháp đo cũng cần được xem xét.

✅ Thông Số Kỹ Thuật Chính

Các giá trị dưới đây phục vụ bước đánh giá lựa chọn. Khi đặt hàng hoặc khóa thiết kế, cần đối chiếu lại phiên bản tài liệu kỹ thuật.

• Thiết bị tương thích: 750 Portable Monitor.
• Nguyên lý: Oxy hòa tan quang học RDO.
• Dải DO: 0-60 mg/L.
• Dải bão hòa: 0-600%.
• Độ chính xác DO: ±0,1 mg/L từ 0-20 mg/L; ±2% từ 20-60 mg/L theo Tài liệu kỹ thuật 750.
• Dải nhiệt độ: -5 đến 50 °C.
• Kích thước cảm biến: Dài 203 mm x đường kính 47 mm.
• Khối lượng: 0,8 kg bao gồm cáp 5 m.
• Chiều dài cáp: 5 hoặc 10 m.
• Yêu cầu bảo trì định kỳ: Tài liệu kỹ thuật 750 ghi không yêu cầu bảo trì định kỳ cho cảm biến.

✅ Các Lỗi Thường Gặp Và Cách Hạn Chế

Dùng nhầm thông số giữa các phiên bản cùng họ

Giữ phiên bản hoặc tùy chọn ở đầu hồ sơ và chỉ sao chép giá trị từ Tài liệu kỹ thuật tương ứng. Điều này đặc biệt không trộn RDOX cầm tay, OxyTech, RDO lõi đo và lõi đo IC.

Chỉ kiểm tra dải mà bỏ qua vai trò hệ thống

Trước tiên, xác định thiết bị dùng để kiểm tra nhanh hay tích hợp OEM. Sau đó mới chốt giao tiếp và phụ kiện.

Bỏ qua điều kiện cơ khí và bảo trì

Kiểm tra chiều dài cáp, nắp cảm biến, O-ring, vỏ cơ khí, độ sâu và khả năng tiếp cận để vệ sinh/thay thế.

Không quản lý trạng thái phép đo

Khi ghi dữ liệu, nên lưu thời gian, vị trí và trạng thái hiệu chuẩn. Nếu dùng số liệu để đối chiếu hệ cố định, cần đo gần cùng thời điểm và cùng vị trí.

OxyTech RDO Sensor for 750 là cảm biến dành cho bộ hiển thị 750. Nó không phải RDOX cầm tay có giao tiếp độc lập. Không được áp thông số truyền thông, độ sâu hoặc áp suất của RDOX cầm tay sang OxyTech. Chỉ dùng giá trị được tài liệu OxyTech hoặc 750 công bố.

Sau khi đo, hãy rửa sạch đầu cảm biến và bảo vệ nắp cảm biến khỏi trầy xước. Cũng cần kiểm tra cáp, đầu nối và trạng thái hiệu chuẩn theo quy trình của 750. Tài liệu kỹ thuật nêu không có bảo trì định kỳ. Tuy vậy, bám bẩn tại hiện trường vẫn cần được kiểm tra trước mỗi đợt đo quan trọng.

✅ Câu Hỏi Thường Gặp

OxyTech RDO có dùng độc lập không?

Nguồn chính thức mô tả sản phẩm là cảm biến cho 750 Portable Monitor. Bài viết này không giả định giao diện độc lập ngoài hệ 750.

Dải DO của OxyTech là bao nhiêu?

Tài liệu kỹ thuật 750 công bố 0-60 mg/L và 0-600% bão hòa.

Có cần nước chảy qua cảm biến không?

Công nghệ RDO sử dụng nguyên lý quang học. Phép đo không tiêu thụ oxy và không yêu cầu chuyển động nước để tạo tín hiệu.

OxyTech và RDOX cầm tay có giống nhau không?

Không. Cùng nền tảng RDO nhưng OxyTech được thiết kế cho 750. RDOX cầm tay có bộ giao diện và thông số hệ thống riêng.

✅ Kết Luận Và Khuyến Nghị Lựa Chọn

Đầu dò oxy hòa tan OxyTech RDO phù hợp khi thông số và điều kiện lắp đặt khớp với dự án. Nếu còn thiếu thông tin, hãy xác nhận lại cấu hình trước khi khóa danh mục vật tư. Khi cần, nên thử mẫu thử hoặc kiểm tra hiện trường.

Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC có thể hỗ trợ rà soát phiên bản. Cấu hình, giao tiếp, điều kiện lắp và hồ sơ kỹ thuật trước khi chốt giải pháp.
