7300 Monitor – Bộ Điều Khiển Quan Trắc Nước

7300 Monitor – Tập trung dữ liệu từ cảm biến và đầu dò quan trắc nước vào một giao diện vận hành, sau đó đưa dữ liệu sang hệ thống điều khiển hoặc scada

7300 Monitor OTT In-Situ là lựa chọn dành cho bài toán tập trung dữ liệu từ cảm biến và đầu dò quan trắc nước vào một giao diện vận hành, sau đó đưa dữ liệu sang hệ thống điều khiển hoặc SCADA.

Điểm khác biệt cần chú ý là nền tảng điều khiển số nhận cảm biến/đầu dò thông minh, hỗ trợ tự nhận diện thiết bị, hiển thị đồ thị xu hướng và cung cấp tín hiệu analog hoặc Modbus cho hệ thống cấp trên.

Giao diện cơ bản có 2 đầu vào; với các hộp mở rộng hệ thống có thể kết nối tới 8 cảm biến và xuất tối đa 16 thông số.

Dữ liệu có thể đưa tới PLC/SCADA qua Modbus RTU/RS485, bên cạnh ngõ ra 0/4-20 mA. Thiết bị phù hợp khi dự án xác định rõ thông số cần đo, dải nồng độ, điều kiện mẫu, yêu cầu I/O và kế hoạch bảo trì; không nên chọn chỉ dựa trên tên dòng sản phẩm.

Tham khảo trang sản phẩm chính thức của In-Situ để đối chiếu cấu hình và tài liệu mới nhất.

✅ 7300 Monitor Là Gì Và Giải Quyết Vấn Đề Nào?

Trả lời ngắn: đây là thiết bị trong nhóm Bộ Điều Khiển Quan Trắc Nước dùng để tập trung dữ liệu từ cảm biến và đầu dò quan trắc nước vào một giao diện vận hành, sau đó đưa dữ liệu sang hệ thống điều khiển hoặc SCADA. Nó giải quyết tình huống các trạm xử lý thường có nhiều cảm biến rời rạc, nhiều thông số và nhiều kiểu tín hiệu; nếu không có lớp điều khiển trung tâm, việc theo dõi, cấu hình và tích hợp dữ liệu dễ phân tán.

Bằng chứng kỹ thuật chính là: Giao diện cơ bản có 2 đầu vào; với các hộp mở rộng hệ thống có thể kết nối tới 8 cảm biến và xuất tối đa 16 thông số. Dữ liệu có thể đưa tới PLC/SCADA qua Modbus RTU/RS485, bên cạnh ngõ ra 0/4-20 mA. Những dữ kiện này quyết định model phù hợp với hệ thống nào và cũng chỉ ra các giới hạn cần xác nhận trước khi mua.

✅ Công Nghệ Hoặc Nguyên Lý Hoạt Động

Trả lời trực tiếp: nền tảng điều khiển số nhận cảm biến/đầu dò thông minh, hỗ trợ tự nhận diện thiết bị, hiển thị đồ thị xu hướng và cung cấp tín hiệu analog hoặc Modbus cho hệ thống cấp trên. Đây là nền tảng để giải thích vì sao thiết bị có bộ thông số, chu kỳ đọc và yêu cầu sample handling như datasheet công bố.

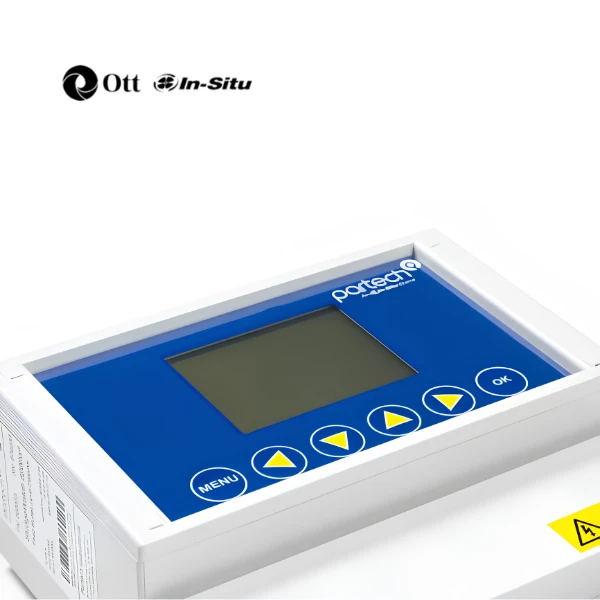

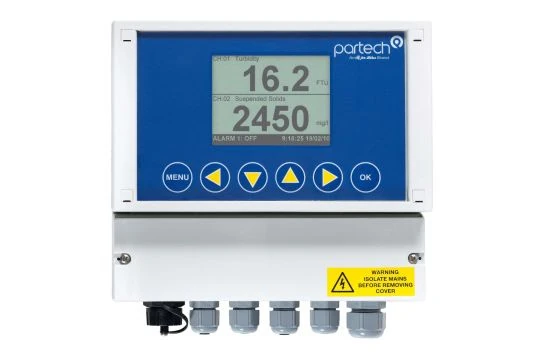

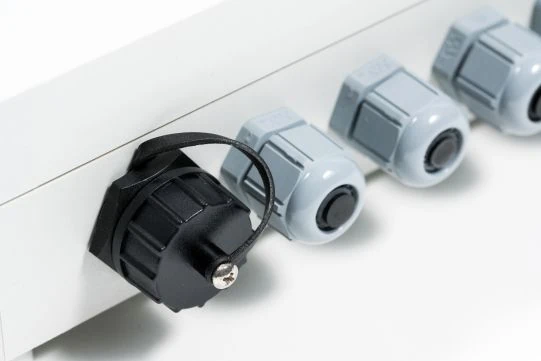

Góc nhìn thiết bị giúp hình dung kích thước và bố trí tại tủ hoặc bảng điều khiển.

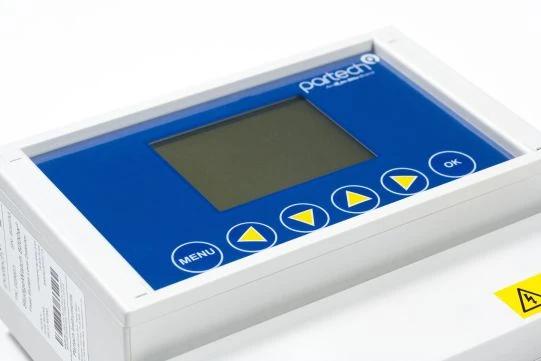

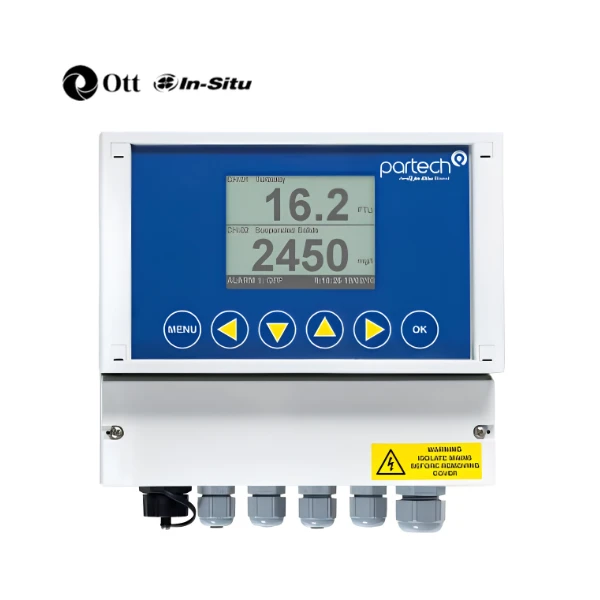

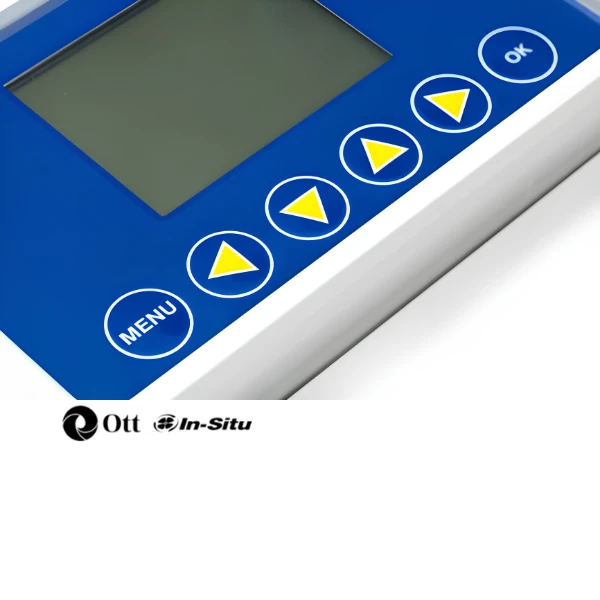

Hình mặt trước minh họa khu vực hiển thị và thao tác của người vận hành.

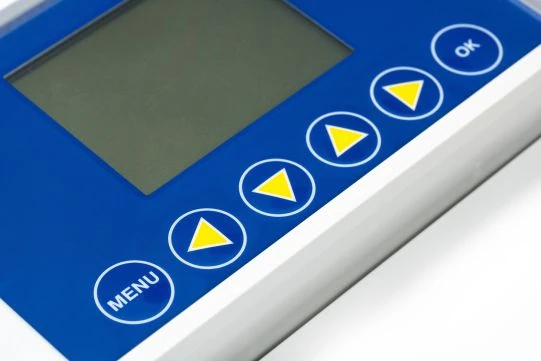

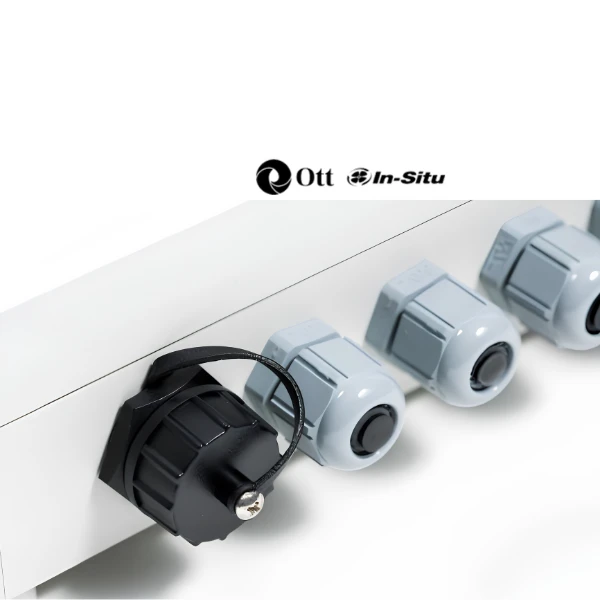

Góc nghiêng bổ sung thông tin trực quan về kết cấu vỏ và cách lắp.

Minh họa cách bộ điều khiển nằm trong hệ sinh thái thiết bị số của hệ thống quan trắc.

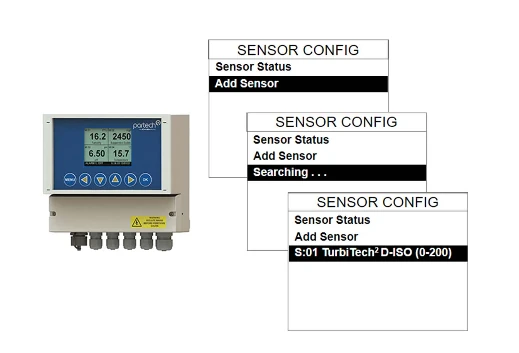

Hình tính năng hỗ trợ giải thích cơ chế nhận diện cảm biến và giảm cấu hình thủ công.

Minh họa cấu hình mở rộng, cần đặt cạnh phần hướng dẫn chọn số cảm biến và I/O.

✅ Thiết Bị Phù Hợp Với Những Ứng Dụng Nào?

Phù hợp nhất khi ứng dụng cần đúng bộ analyte/chức năng đã được xác nhận và có điều kiện mẫu nằm trong giới hạn của datasheet. Các bối cảnh điển hình gồm:

• Trạm xử lý nước cấp có nhiều cảm biến chất lượng nước
• Hệ thống xử lý nước thải cần theo dõi quá trình và nước đầu ra
• Điểm đo đầu vào nước thô
• Điều khiển sục khí dựa trên dữ liệu amoni hoặc oxy hòa tan khi hệ thống cảm biến tương thích

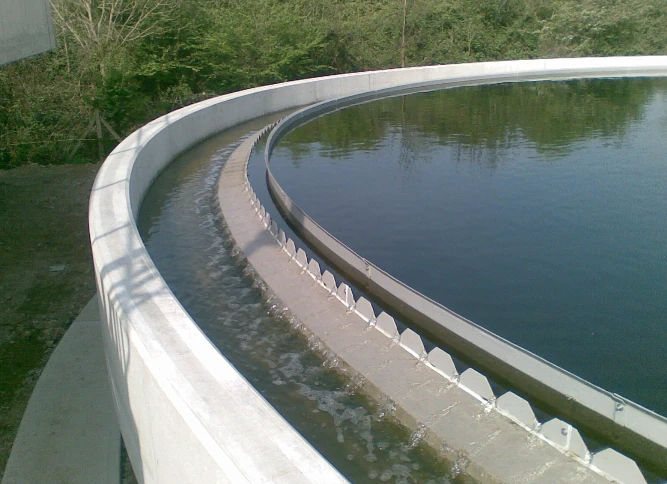

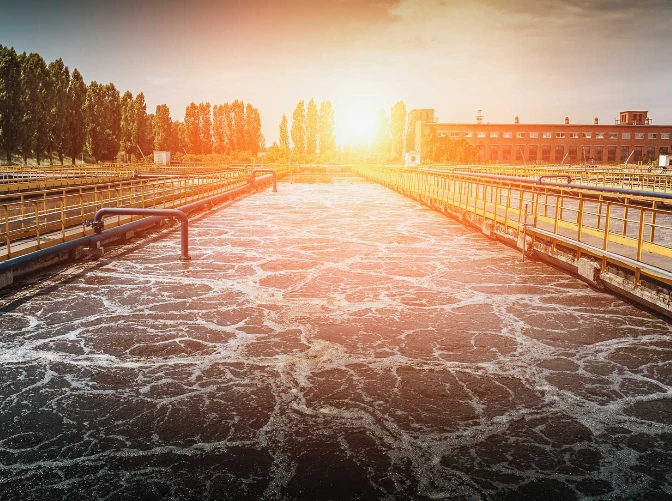

• Theo dõi bùn hoạt tính và các công đoạn xử lý liên quan
• Các điểm cần đưa dữ liệu cảm biến về PLC hoặc SCADA

Không phù hợp để chọn theo tên ứng dụng chung chung nếu chưa biết dải nồng độ, TSS/độ đục, áp suất, lưu lượng và tần suất cần cập nhật. Hai nhà máy cùng gọi là “nước thải” có thể có nền mẫu hoàn toàn khác nhau.

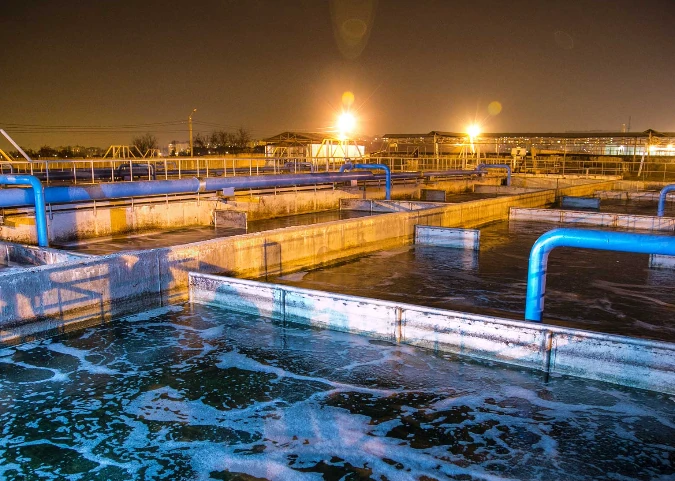

Bối cảnh ứng dụng cho điều khiển quá trình khi hệ thống có cảm biến phù hợp.

Minh họa điểm ứng dụng trong xử lý nước thải.

Minh họa một điểm quan trắc quá trình có thể đưa dữ liệu về bộ điều khiển.

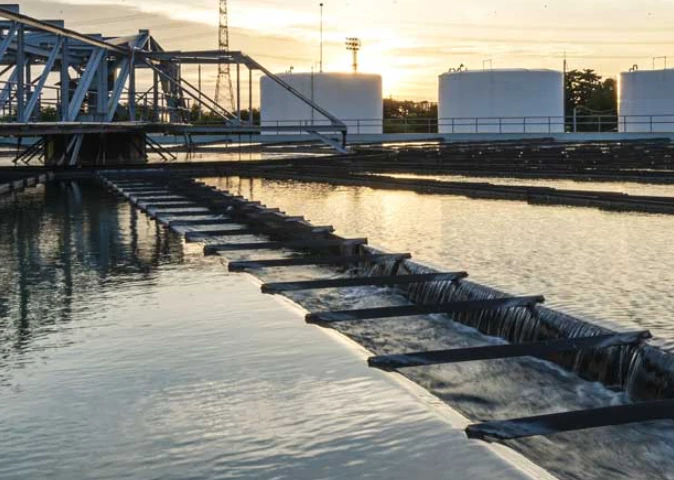

Minh họa bối cảnh quan trắc nước thô đầu vào.

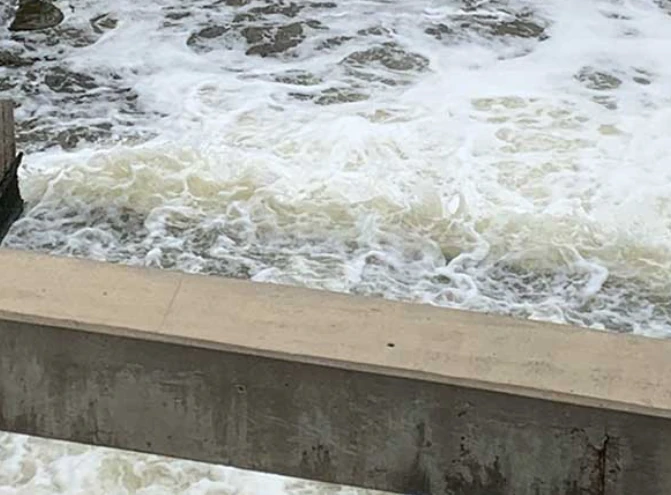

Minh họa bối cảnh giám sát nước sau xử lý hoặc nước xả.

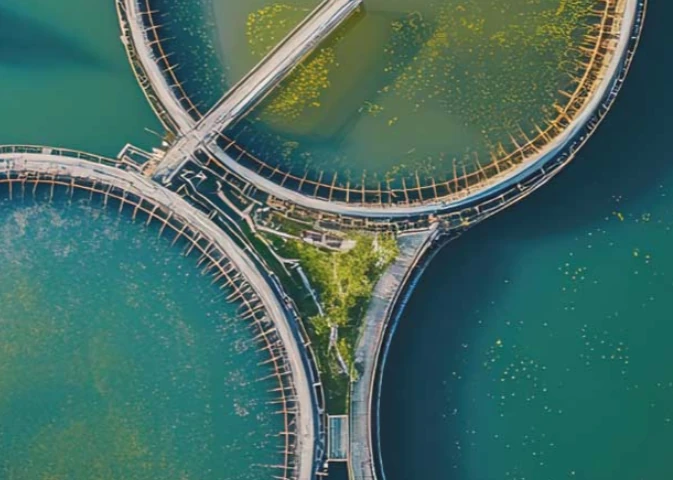

Minh họa công đoạn xử lý có thể cần dữ liệu chất lượng nước để vận hành đồng bộ.

✅ Những Tiêu Chí Cần Xem Xét Trước Khi Lựa Chọn

1. Thông số và dải đo

Chốt analyte/chức năng nào thực sự cần cho quyết định vận hành và kiểm tra dải dự kiến nằm hợp lý trong range của cấu hình.

2. Điều kiện mẫu và vị trí lấy mẫu

Xác nhận TSS/độ đục, nhiệt độ, áp suất, lưu lượng, chiều dài tuyến mẫu và khả năng thoát mẫu theo yêu cầu của model.

3. Tích hợp dữ liệu

Xác định 4-20 mA, Modbus RTU/TCP, EtherNet/IP hoặc giao thức khác cần dùng; đồng thời lập tag list, unit và alarm.

4. Bảo trì và vật tư

Lập kế hoạch vệ sinh, thuốc thử nếu có, dung dịch zero/cleaning, linh kiện đường mẫu và đối chứng QA/QC.

Cần chốt trước số cảm biến, tổng số thông số, loại tín hiệu đầu ra, yêu cầu relay và giao thức của PLC/SCADA. Nếu hệ thống có nhiều hơn hai cảm biến hoặc cần Profibus/đầu vào 4-20 mA bổ sung, phải đưa hộp mở rộng tương ứng vào BOM.

✅ Tính Năng Nổi Bật Và Giá Trị Sử Dụng

1. Tập trung nhiều cảm biến trên một bộ điều khiển

Trả lời trực tiếp: Phù hợp khi một điểm đo cần gom pH, ORP, DO, độ đục, TSS, độ dẫn điện, nitrate hoặc các thông số khác trong danh mục cảm biến tương thích. Cách tổ chức này giảm số màn hình vận hành riêng lẻ và giúp chuẩn hóa luồng dữ liệu.

2. Mở rộng cấu hình theo quy mô trạm

Trả lời trực tiếp: Các hộp mở rộng cho phép tăng số đầu vào cảm biến, bổ sung đầu vào 4-20 mA, relay hoặc giao tiếp Profibus. Vì vậy cấu hình cần được chốt theo số cảm biến, số thông số và phương thức tích hợp thực tế.

3. Hiển thị xu hướng và ghi dữ liệu tại chỗ

Trả lời trực tiếp: Thiết bị có màn hình đồ họa, khả năng hiển thị xu hướng 24 giờ có thể cấu hình và ghi tới 10.000 bản ghi qua USB với chu kỳ ghi 1-999 giây.

4. Tích hợp hệ thống điều khiển

Trả lời trực tiếp: Modbus RTU/RS485 và ngõ ra 0/4-20 mA tạo hai hướng tích hợp phổ biến: truyền số trực tiếp hoặc đưa giá trị đo về analog. Profibus DP có thể thực hiện qua hộp mở rộng phù hợp.

✅ So Sánh Với Công Nghệ Hoặc Lựa Chọn Liên Quan

So với việc dùng nhiều bộ hiển thị độc lập, 7300 Monitor gom dữ liệu và cấu hình vào một điểm. So với PLC thuần túy, thiết bị cung cấp giao diện chuyên dụng cho cảm biến nước và chức năng trend/ghi dữ liệu cục bộ; tuy nhiên PLC vẫn phù hợp cho logic điều khiển tổng thể của nhà máy.

So sánh đúng nên dựa trên chức năng cần dùng và chi phí vòng đời. Một model có nhiều thông số hơn không tự động là lựa chọn tốt hơn nếu dự án chỉ dùng một phần; ngược lại, ghép nhiều thiết bị đơn lẻ có thể làm tăng số tuyến mẫu, I/O và khối lượng bảo trì.

✅ Hướng Dẫn Lắp Đặt, Vận Hành Và Tích Hợp

• Trong thiết kế tủ, cần tách rõ nguồn AC hay DC, chuẩn hóa địa chỉ Modbus, tốc độ truyền, mapping thanh ghi và engineering unit. Với ngõ 4-20 mA, cần kiểm tra dải scale ở cả bộ điều khiển và PLC. Việc dùng trend nội bộ không thay thế historian của SCADA nếu dự án yêu cầu lưu trữ dài hạn.
• Tiêu chí lựa chọn nên bắt đầu từ câu hỏi dữ liệu nào sẽ thay đổi quyết định vận hành. Nếu một thông số chỉ được lưu để báo cáo, yêu cầu về thời gian đáp ứng có thể khác với tín hiệu dùng cho điều khiển. Nếu dữ liệu dùng đóng vòng điều khiển, cần đánh giá cả thời gian vận chuyển mẫu, thời gian đo và chu kỳ cập nhật để tránh phản ứng quá nhanh với một tín hiệu vốn có độ trễ vật lý.
• Một sai lầm phổ biến là xem dải đo danh định như tiêu chí duy nhất. Thực tế cần xét nền mẫu, độ đục/TSS, nhiệt độ, áp suất, lưu lượng và khả năng tiếp cận để bảo trì. Các giới hạn này quyết định độ ổn định của hệ thống trong vận hành dài hạn. Khi điều kiện site nằm ngoài datasheet, phương án đúng là trao đổi cấu hình hoặc thử nghiệm, không phải mặc định thiết bị vẫn đạt cùng hiệu năng.
• Về tích hợp dữ liệu, nên lập danh sách tag trước khi commissioning: tên thông số, đơn vị, sample line, range, quality flag, trạng thái lỗi và alarm. Với giao tiếp số, cần quản lý địa chỉ và mapping; với 4-20 mA cần kiểm tra scale hai đầu. Việc chuẩn hóa này giảm lỗi vận hành khi nhiều thông số có đơn vị gần giống nhau nhưng ý nghĩa khác nhau, ví dụ as N, as P hoặc as Cl2.
• Kế hoạch QA/QC nên xác định khi nào cần lấy mẫu đối chứng, tiêu chí chấp nhận sau bảo trì và cách xử lý khi analyzer online khác kết quả phòng thí nghiệm. Một sai lệch không nên được kết luận ngay là lỗi analyzer; cần kiểm tra timestamp, điểm lấy mẫu, thời gian vận chuyển, phương pháp tham chiếu, trạng thái thuốc thử/làm sạch và điều kiện mẫu trước khi điều chỉnh.

✅ Thông Số Kỹ Thuật Chính

Các giá trị sau là thông tin lựa chọn, không phải cam kết hiệu năng ngoài điều kiện công bố. Với cấu hình option khác hoặc revision mới, cần kiểm tra datasheet tại thời điểm đặt hàng.

• Số đầu vào cơ bản: 2 đầu vào cảm biến
• Khả năng mở rộng: Tới 8 cảm biến và tối đa 16 thông số khi dùng cấu hình mở rộng phù hợp
• Ngõ ra analog: 0/4-20 mA; tải tối đa 750 Ω
• Giao tiếp số: Modbus RTU qua RS485; Profibus DP qua hộp mở rộng
• Relay: 3 relay; cấu hình truyền thông có thể làm giảm số relay sẵn có
• Bộ nhớ ghi dữ liệu: 10.000 bản ghi; chu kỳ 1-999 giây
• Màn hình: LCD đồ họa đơn sắc, bàn phím 6 phím
• Nguồn: 100-240 VAC, 50/60 Hz hoặc 10-30 VDC
• Công suất DC: 30 W
• Kích thước: 185 x 213 x 95 mm
• Khối lượng: 1,4 kg
• Cấp bảo vệ: IP65
• Vật liệu vỏ: Polycarbonate
• Nhiệt độ vận hành: -20 đến +70 °C
• Độ ẩm: 0-95% RH, không ngưng tụ

✅ Các Lỗi Thường Gặp Và Cách Hạn Chế

1. Dùng thông số của model khác trong cùng dòng

Đối chiếu model/SKU và revision datasheet trước khi đưa dải đo hoặc I/O vào hồ sơ.

2. Chọn sai điểm lấy mẫu

Ưu tiên điểm đại diện, có dòng mẫu ổn định và khả năng bảo trì; kiểm tra độ trễ vận chuyển mẫu.

3. Bỏ qua trạng thái thiết bị khi lấy dữ liệu

Đưa diagnostic/alarm/quality flag về SCADA nếu giao thức hỗ trợ, không chỉ lấy giá trị nồng độ.

4. Không lập lịch QA/QC sau bảo trì

• Quy định mẫu đối chứng, tiêu chí chấp nhận và bước xác nhận sau thay thuốc thử, vệ sinh hoặc can thiệp đường mẫu.
• 7300 Monitor là bộ điều khiển/gateway hiển thị chứ không tự tạo ra phép đo khi chưa có cảm biến tương thích. Khả năng 8 cảm biến/16 thông số phụ thuộc cấu hình mở rộng; số relay sẵn có cũng thay đổi theo lựa chọn truyền thông.
• Kiểm tra định kỳ đầu cáp, tình trạng vỏ IP65, nguồn cấp, bản ghi sự kiện và trạng thái giao tiếp. Khi thay cảm biến hoặc hộp mở rộng, nên kiểm tra lại địa chỉ, mapping thông số và alarm để tránh sai tag trên SCADA.

✅ Câu Hỏi Thường Gặp

1. 7300 Monitor có thể kết nối bao nhiêu cảm biến?

Giao diện cơ bản có hai đầu vào; với cấu hình mở rộng phù hợp có thể kết nối tới 8 cảm biến và xuất tối đa 16 thông số.

2. Có tích hợp PLC/SCADA được không?

Có. Datasheet nêu Modbus RTU/RS485 và ngõ ra 0/4-20 mA; Profibus DP thực hiện qua hộp mở rộng.

3. Thiết bị có lưu dữ liệu không?

Có. Bộ điều khiển hỗ trợ 10.000 bản ghi và chu kỳ ghi 1-999 giây, đồng thời có giao diện USB.

4. Có dùng ngoài trời không?

Vỏ được công bố IP65 và dải nhiệt độ vận hành -20 đến +70 °C; thiết kế lắp đặt thực tế vẫn phải xét nắng, mưa trực tiếp, nhiệt độ tủ và yêu cầu của dự án.

✅ Kết Luận Và Khuyến Nghị Lựa Chọn

Nên chọn 7300 Monitor khi bộ thông số/chức năng và điều kiện mẫu của dự án trùng với tài liệu chính thức, đồng thời đội vận hành có kế hoạch tích hợp và bảo trì rõ ràng. Nếu còn thiếu thông tin về analyte, dải nồng độ hoặc sample condition, bước đúng là khảo sát và chốt cấu hình trước khi phát hành BOM.

Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC có thể hỗ trợ rà soát cấu hình, sample condition, I/O, giao thức và yêu cầu hồ sơ cho dự án trước khi chốt model.
