ChemScan mini Analyzer – Chọn cấu hình cho nước cấp và nước thải

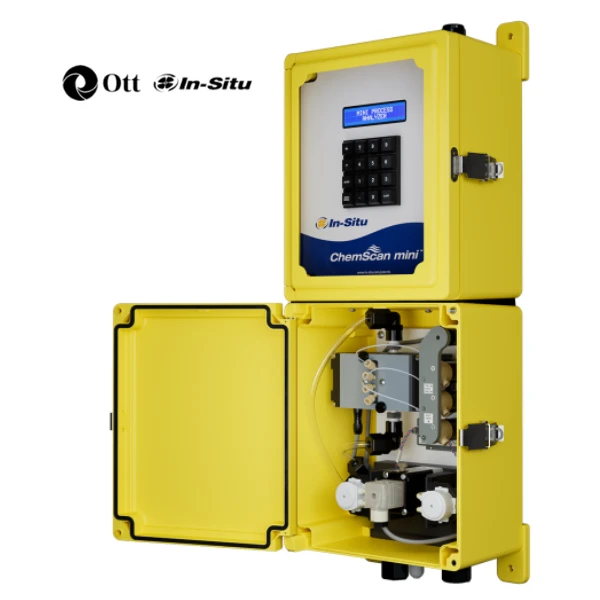

ChemScan mini Analyzer là máy phân tích nước online OTT IN-SITU cho một sample line. Thiết bị phù hợp khi nhà máy cần dữ liệu hóa học liên tục thay vì chỉ dựa vào lấy mẫu định kỳ. Điểm đáng chú ý là nhiều cấu hình chỉ tiêu, đường mẫu lớn, flow cell dễ bảo trì và cơ chế tự làm sạch. Người mua cần chọn đúng analyte, dải đo và điều kiện mẫu trước khi chốt cấu hình.

Trang sản phẩm chính thức của In-Situ là nguồn cần đối chiếu khi xác nhận model và tài liệu tại thời điểm mua.

✅ ChemScan mini Analyzer Là Gì Và Giải Quyết Vấn Đề Nào?

ChemScan mini Analyzer là một họ analyzer nước online dạng colorimetric dành cho một dòng mẫu. Sản phẩm hướng tới nước uống đô thị, nước thải và các điểm kiểm soát quá trình. Mục tiêu chính là tạo dữ liệu liên tục cho chỉ tiêu hóa học đã chọn.

Dữ liệu phòng thí nghiệm thường có khoảng cách giữa hai lần lấy mẫu. Vì vậy, biến động quá trình có thể xuất hiện trước khi kết quả mới sẵn sàng. Analyzer online bổ sung một chuỗi dữ liệu dày hơn để đội vận hành theo dõi xu hướng.

ChemScan mini Analyzer không phải một model có một dải đo chung. In-Situ cung cấp nhiều cấu hình, gồm phosphate, ammonia, copper, iron, chlorine, manganese, UV254 và peracetic acid. Một số chỉ tiêu còn có bản low range hoặc extended range.

✅ ChemScan mini Analyzer Phù Hợp Với Ứng Dụng Nào?

Sản phẩm phù hợp khi người dùng cần theo dõi liên tục một chỉ tiêu hóa học trên một dòng mẫu. Ứng dụng cụ thể phụ thuộc cấu hình. Không nên chọn thiết bị chỉ vì cùng thuộc nhóm nước cấp hoặc nước thải.

Những bối cảnh được In-Situ nêu gồm filtration process, raw water intake monitoring, influent phosphate monitoring, effluent discharge monitoring và biological nutrient removal. Đây là các điểm trong dây chuyền nơi dữ liệu online có thể hỗ trợ quyết định vận hành.

Thiết bị kém phù hợp hơn khi nhu cầu đo chỉ xuất hiện thỉnh thoảng. Nó cũng không nên được chọn trước khi biết dải nồng độ và nền mẫu. Nếu mẫu vượt điều kiện cho phép, cần đánh giá tiền xử lý hoặc cấu hình khác.

✅ Công Nghệ Và Nguyên Lý Hoạt Động

ChemScan mini Analyzer sử dụng kiến trúc analyzer tự động với đường mẫu, flow cell và chu trình phân tích. Với các cấu hình cần thuốc thử, hệ thống thực hiện các bước lấy mẫu và phản ứng theo chương trình. Cấu hình quang học thay đổi theo chỉ tiêu.

Không có một bộ thông số quang học chung cho toàn bộ dòng mini. Vì vậy, bước sóng, dải đo và thời gian đọc phải lấy từ brochure riêng. Cách làm này tránh trộn thông số giữa ammonia, phosphate và các tùy chọn khác.

✅ Những Tiêu Chí Cần Xem Xét Trước Khi Lựa Chọn

1. Chọn đúng analyte trước khi chọn model

Hãy bắt đầu từ câu hỏi dữ liệu nào sẽ làm thay đổi quyết định vận hành. Nếu mục tiêu là kiểm soát phosphate, cần chọn brochure phosphate. Nếu mục tiêu là ammonia, phải dùng cấu hình và range tương ứng.

2. Xác định dải nồng độ thực tế

Dải đo quá rộng có thể không phải lựa chọn tối ưu cho nồng độ thấp. Ngược lại, dải quá hẹp có thể không bao phủ các đỉnh tải. Nên dùng dữ liệu lịch sử hoặc kết quả phòng thí nghiệm để xác định khoảng làm việc.

3. Đánh giá nền mẫu và tuyến lấy mẫu

TSS, cặn, bọt khí và độ ổn định của dòng mẫu đều cần được xem xét. Đường mẫu lớn giúp giảm nguy cơ tắc. Tuy nhiên, nó không thay thế hoàn toàn thiết kế lấy mẫu và bảo trì tuyến ống.

4. Chốt yêu cầu tích hợp dữ liệu

I/O và giao tiếp phải được xác nhận theo cấu hình đặt hàng. Trang family không nêu một bộ I/O chung cho mọi mini analyzer. Do đó, không nên lập PLC tag list chỉ từ thông tin tổng quan của dòng sản phẩm.

✅ Tính Năng Nổi Bật Và Giá Trị Sử Dụng

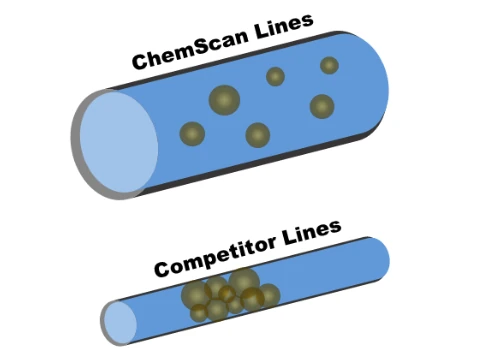

1. Đường mẫu lớn hỗ trợ vận hành ổn định hơn

Trang sản phẩm ChemScan mini Analyzer nhấn mạnh thiết kế sample line đường kính lớn. Phần tính năng nêu khả năng xử lý mẫu tới 150 mg/L TSS mà không bị tắc. Đây là lợi thế khi mẫu có chất rắn lơ lửng ở mức đáng kể.

Kỹ sư vẫn nên xem điều kiện site như một biến riêng. Nếu có rác thô hoặc cặn lắng, cần bổ sung giải pháp lấy mẫu phù hợp. Không nên dựa vào duy nhất thông số TSS để quyết định thiết kế.

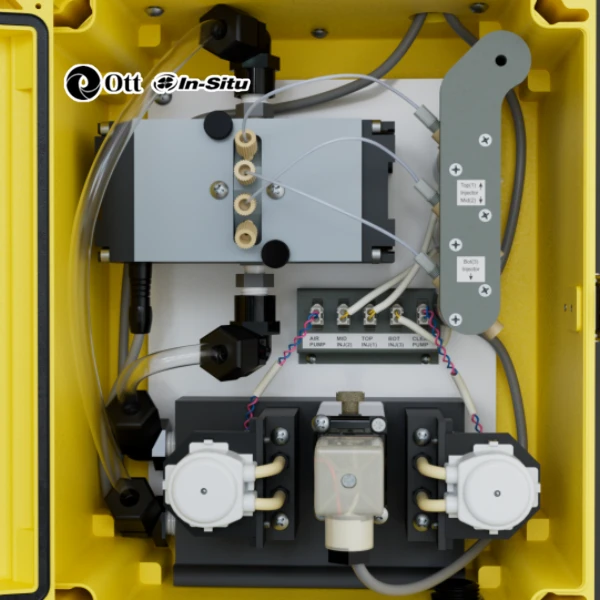

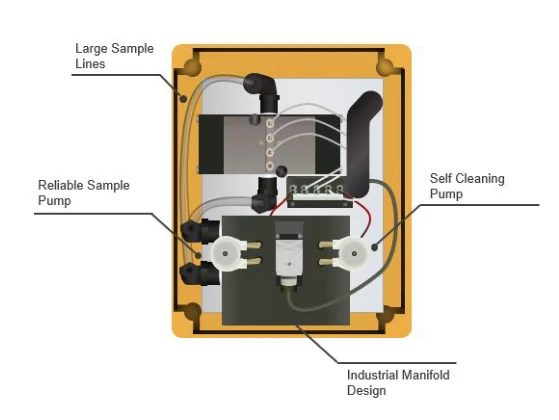

2. Manifold, bơm và chu trình phân tích được tối giản

In-Situ mô tả manifold theo hướng giảm single-point failure. Nhà sản xuất cũng nhấn mạnh bơm có độ tin cậy cao và chu trình phân tích đơn giản. Mục tiêu là giảm số bộ phận chuyển động cần theo dõi.

Hệ thống còn có cơ chế tự làm sạch cho flow cell và sample line. Tính năng này hỗ trợ duy trì điều kiện đo. Tuy nhiên, lịch kiểm tra định kỳ vẫn cần được xây dựng theo tải bẩn của từng điểm mẫu.

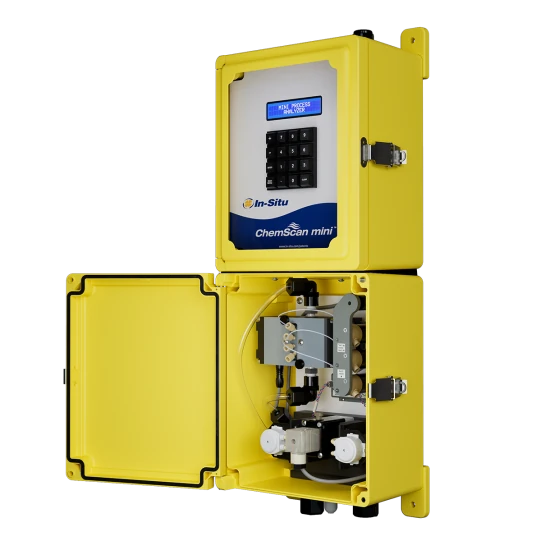

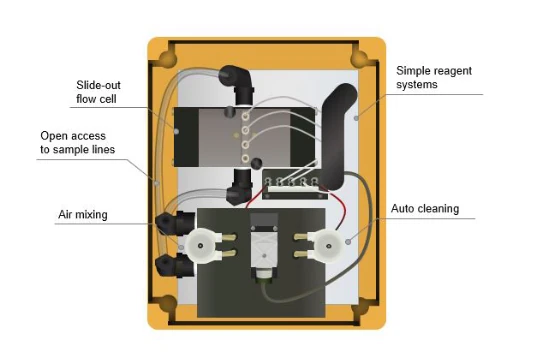

3. Flow cell được thiết kế để người vận hành bảo trì

Flow cell có thể trượt ra phía trước. Các đầu nối sample và reagent là loại fingertight theo mô tả của nhà sản xuất. Việc tháo lắp cơ bản sử dụng tua vít Phillips số 2.

Thiết kế này có giá trị khi đội vận hành cần làm sạch nhanh. Cửa sổ flow cell có thể vệ sinh bằng vật tư lau phòng thí nghiệm phù hợp. Manual của cấu hình vẫn là tài liệu quyết định cho từng thao tác.

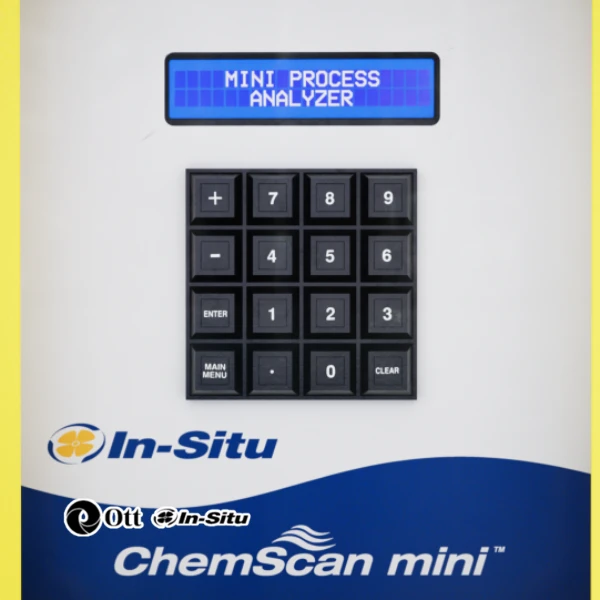

4. HMI và bố trí mở hỗ trợ chẩn đoán tại chỗ

HMI cung cấp điểm tương tác trực tiếp với analyzer. Các đường mẫu và đường thuốc thử được bố trí để quan sát dễ hơn. Kết nối terminal đi dây sẵn cũng giúp đơn giản hóa một phần công việc lắp đặt.

Khi vận hành, nên dùng HMI cùng với lịch bảo trì. Việc chỉ nhìn giá trị nồng độ là chưa đủ. Đội kỹ thuật cần theo dõi trạng thái hệ thống và điều kiện đường mẫu trước khi kết luận về quá trình.

✅ Ứng Dụng Theo Từng Điểm Trong Dây Chuyền

Các ứng dụng dưới đây xuất phát từ danh mục ứng dụng chính thức của In-Situ. Chúng cho thấy nơi ChemScan mini có thể tạo giá trị. Mỗi điểm vẫn cần cấu hình analyte phù hợp.

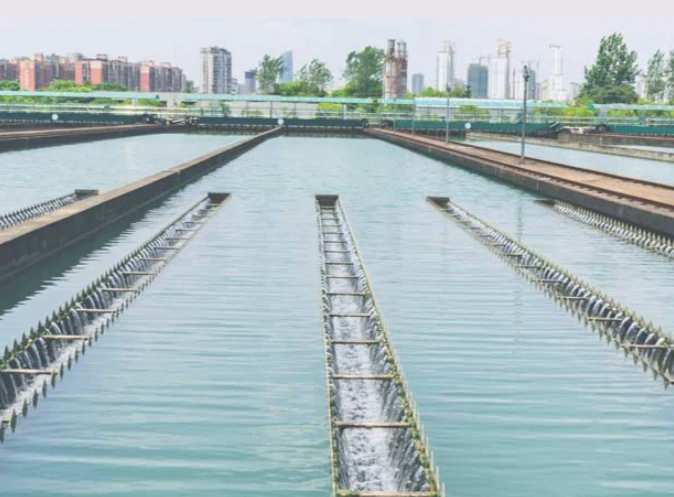

1. Filtration process

Trong nước cấp, dữ liệu online có thể hỗ trợ theo dõi quá trình loại bỏ sắt, mangan và chất rắn. Giá trị sử dụng nằm ở khả năng quan sát xu hướng giữa các lần lấy mẫu. Cấu hình hóa học phải được chọn theo mục tiêu kiểm soát.

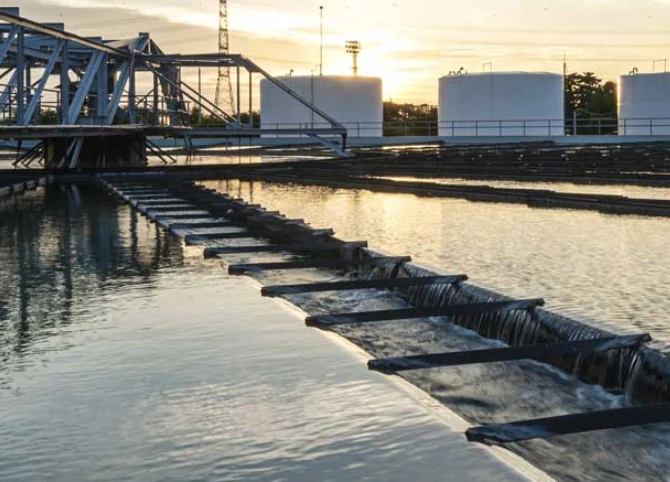

2. Raw water intake monitoring

Nước thô có thể thay đổi theo thời tiết hoặc nguồn cấp. Theo dõi liên tục giúp đội vận hành nhận biết xu hướng sớm hơn. Điểm lấy mẫu nên đại diện và hạn chế thời gian lưu quá dài trong đường ống.

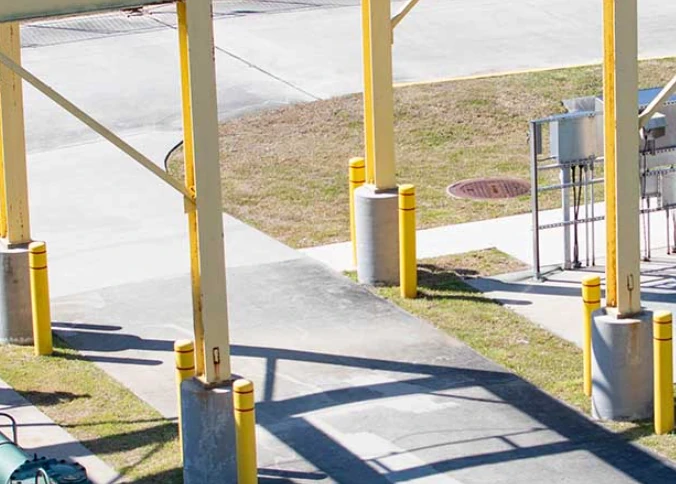

3. Influent phosphate monitoring

Theo In-Situ, phosphate đầu vào có thể được dùng cho feed-forward control trong xử lý nước thải. Điều này chỉ phù hợp khi hệ thống điều khiển được thiết kế cho mục tiêu đó. Range phải bao phủ biến động tải thực tế.

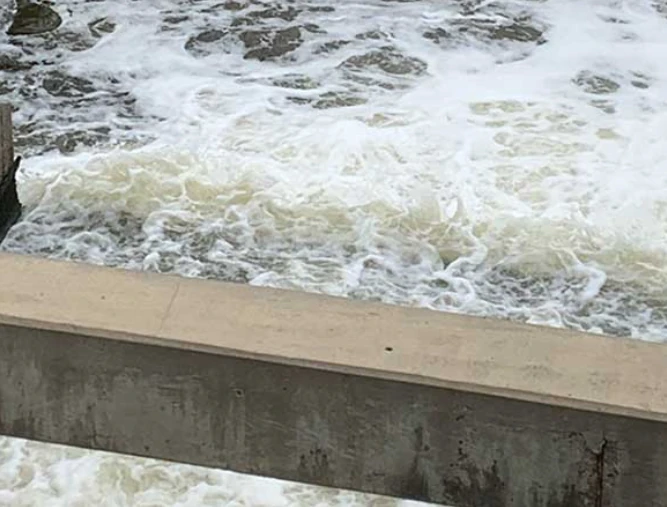

4. Effluent discharge monitoring

Theo dõi online tại điểm xả giúp phát hiện biến động của thông số giữa các lần kiểm tra phòng thí nghiệm. Dữ liệu này hỗ trợ vận hành và cảnh báo. Nó không tự thay thế quy trình chứng minh tuân thủ của cơ sở.

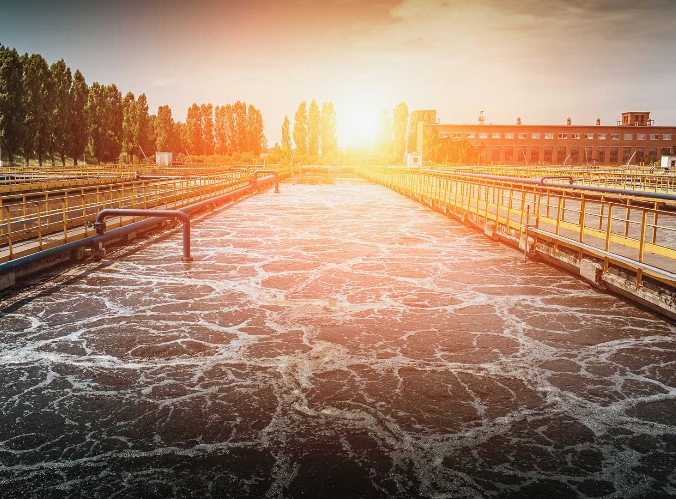

5. Biological nutrient removal

Các cấu hình phosphate và ammonia có thể hỗ trợ quá trình quản lý dinh dưỡng. Trước khi triển khai, cần xác định dữ liệu nào sẽ được dùng cho điều khiển hoặc tối ưu. Không nên đo thêm chỉ tiêu nếu chưa có mục tiêu sử dụng.

✅ So Sánh Với Lấy Mẫu Thủ Công Và Đầu Dò Trực Tiếp

So với lấy mẫu thủ công, ChemScan mini tạo chuỗi dữ liệu liên tục hơn. Điều này hữu ích khi quá trình thay đổi giữa hai lần lấy mẫu. Đổi lại, analyzer online cần hệ thống lấy mẫu, vật tư và lịch bảo trì.

So với đầu dò trực tiếp, analyzer colorimetric phù hợp với nhiều chỉ tiêu hóa học không thể đo đơn giản bằng điện cực nhúng. Tuy nhiên, cấu hình có thuốc thử sẽ phát sinh vật tư tiêu hao. Vì vậy, tổng chi phí vòng đời cần được tính từ đầu.

Không có công nghệ nào tốt hơn trong mọi trường hợp. Lựa chọn đúng phụ thuộc analyte, range, nền mẫu, thời gian đáp ứng và khả năng bảo trì. Dự án nên so sánh theo bài toán vận hành thay vì theo số lượng tính năng.

✅ Hướng Dẫn Lắp Đặt, Vận Hành Và Tích Hợp

Thiết kế tuyến mẫu nên giữ dòng mẫu đại diện và ổn định. Đường ống cần dễ xả và dễ tiếp cận. Nếu có cặn, nên tránh các điểm chết khiến mẫu lưu quá lâu.

Với cấu hình dùng thuốc thử, cần lập định mức vật tư và khu vực lưu trữ phù hợp. Chu trình thay thuốc thử nên gắn với lịch QA/QC. Sau mỗi lần can thiệp, đội vận hành nên kiểm tra lại tín hiệu.

Khi tích hợp PLC hoặc SCADA, hãy xác nhận I/O từ tài liệu cấu hình cụ thể. Tag list nên có tên thông số, đơn vị, range và alarm. Nếu có trạng thái chẩn đoán, nên đưa chúng vào màn hình vận hành.

Commissioning không nên dừng ở việc thấy số trên HMI. Hãy kiểm tra từ điểm lấy mẫu tới hệ thống điều khiển. Đồng thời, nên đối chiếu với phương pháp tham chiếu được nhà máy chấp nhận.

✅ Thông Số Kỹ Thuật Chính

Thông tin dưới đây mô tả nền tảng ChemScan mini Analyzer. Các giá trị chi tiết theo analyte phải được xác nhận bằng brochure riêng. Đây là cách tránh dùng sai dải đo hoặc I/O giữa các cấu hình.

• Loại thiết bị: Họ analyzer nước online dạng colorimetric.
• Số dòng mẫu: 1 sample line.
• Cấu hình chỉ tiêu: Nhiều lựa chọn như phosphate, ammonia, copper, iron, chlorine, manganese, UV254, peracetic acid và các cấu hình khác.
• Đường mẫu: Đường mẫu đường kính lớn theo thiết kế của ChemScan mini.
• Khả năng với TSS: Trang tính năng nêu mẫu tới 150 mg/L TSS mà không bị tắc.
• Flow cell: Có thể trượt ra phía trước để bảo trì.
• Làm sạch: Có cơ chế tự làm sạch tích hợp.
• Ứng dụng: Nước uống đô thị, nước thải và điểm kiểm soát quá trình.
• Dải đo, I/O và chu kỳ đọc: Phụ thuộc cấu hình; cần dùng brochure hoặc datasheet đúng model.

✅ Các Lỗi Thường Gặp Và Cách Hạn Chế

1. Dùng dải đo của một cấu hình cho toàn bộ dòng mini

Cách hạn chế là xác nhận analyte và brochure trước khi đưa thông số vào hồ sơ. Không nên sao chép range của ammonia sang phosphate hoặc ngược lại.

2. Chọn điểm lấy mẫu khó bảo trì

Nên chọn điểm đại diện, có dòng mẫu ổn định và dễ tiếp cận. Một tuyến mẫu dài hoặc nhiều cặn sẽ làm tăng độ trễ và khối lượng vệ sinh.

3. Bỏ qua chi phí thuốc thử và vật tư

Hãy tính vật tư tiêu hao ngay trong giai đoạn chọn thiết bị. Chi phí mua analyzer chỉ là một phần của tổng chi phí sở hữu.

4. Chỉ lấy giá trị nồng độ mà bỏ qua trạng thái hệ thống

Khi giao thức và cấu hình cho phép, nên đưa alarm hoặc diagnostic về SCADA. Điều này giúp phân biệt biến động quá trình với sự cố đường mẫu hoặc bảo trì.

✅ Câu Hỏi Thường Gặp

1. ChemScan mini Analyzer đo được những chỉ tiêu nào?

In-Situ liệt kê nhiều cấu hình như phosphate, ammonia, copper, iron, chlorine, manganese, UV254 và peracetic acid. Một số chỉ tiêu có nhiều lựa chọn range. Cần chọn đúng brochure trước khi chốt model.

2. ChemScan mini Analyzer có bao nhiêu dòng mẫu?

Trang sản phẩm mô tả nền tảng mini theo cấu hình một sample line. Nếu dự án có nhiều điểm lấy mẫu, cần xem phương án hệ thống khác. Không nên giả định một máy mini tự hỗ trợ nhiều line.

3. Mẫu có TSS cao có dùng được không?

Trang tính năng nêu khả năng xử lý mẫu tới 150 mg/L TSS mà không bị tắc. Tuy nhiên, thiết kế lấy mẫu vẫn phải xem cặn thô, bùn và điều kiện thực tế. Với mẫu khó, nên đánh giá tiền xử lý.

4. Có thể dùng một dải đo chung cho mọi ChemScan mini không?

Không nên. Dải đo thay đổi theo analyte và cấu hình. Hãy dùng brochure đúng chỉ tiêu và revision tại thời điểm đặt hàng.

✅ Kết Luận Và Khuyến Nghị Lựa Chọn

ChemScan mini Analyzer phù hợp khi dự án cần dữ liệu hóa học online trên một dòng mẫu. Sản phẩm có lợi thế về lựa chọn chỉ tiêu, đường mẫu lớn, flow cell dễ tiếp cận và tự làm sạch.

Trước khi đặt hàng, hãy chốt analyte, range, nền mẫu và phương án tích hợp. Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC có thể hỗ trợ rà soát cấu hình và yêu cầu kỹ thuật cho dự án quan trắc chất lượng nước.
