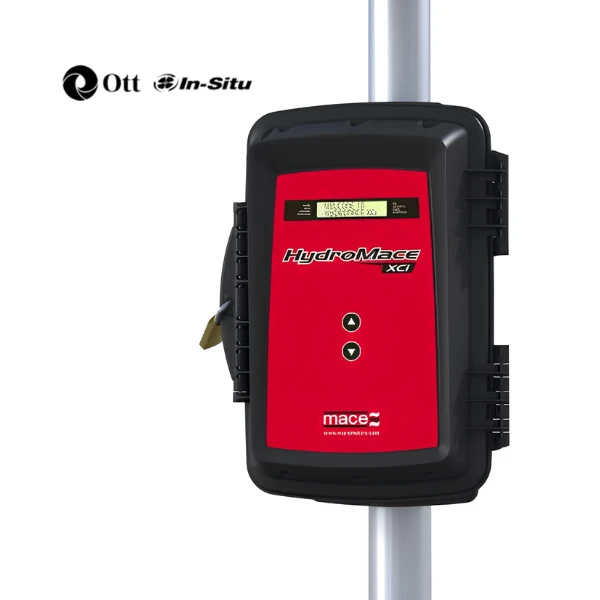

HydroMace XCi – Nền Tảng Quan Trắc Môi Trường

HydroMace XCi là nền tảng ghi dữ liệu và telemetry môi trường đa năng được phát triển cho giám sát cảm biến môi trường, lưu lượng, mực nước, chất lượng nước, khí tượng và thiết bị phụ trợ. Thiết bị/giải pháp tập trung vào khả năng vận hành ổn định, quản lý dữ liệu rõ ràng và giảm khối lượng công việc tại hiện trường trong các chương trình quan trắc dài hạn.

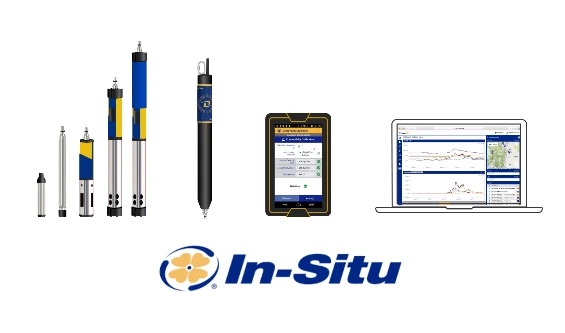

Thông tin trên trang sản phẩm chính thức HydroMace XCi cho thấy giải pháp được thiết kế theo hệ sinh thái In-Situ, giúp người dùng kết nối thiết bị đo, truyền dữ liệu, phần mềm và quy trình bảo trì trong một kiến trúc thống nhất. Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC có thể hỗ trợ lựa chọn cấu hình phù hợp với điểm đo, hạ tầng truyền thông và yêu cầu quản lý dữ liệu tại Việt Nam.

✅ Tổng Quan Về HydroMace XCi

HydroMace XCi là nền tảng multiple-card interface với năm khe cắm, cho phép người dùng chọn tổ hợp card theo ứng dụng. Hệ thống tích hợp data logger, LCD, bộ điều khiển sạc năng lượng mặt trời, pin và card chức năng trong một vỏ khóa được, chống thời tiết.

Thiết bị có thể tiếp nhận cảm biến Aqua TROLL, Level TROLL, EchoFlo, lưu lượng kế điện từ, water sampler, cảm biến thời tiết và nhiều thiết bị bên thứ ba. Phần mềm FloCom+ hỗ trợ cấu hình point-and-click, tải dữ liệu và chẩn đoán mà không yêu cầu lập trình độc quyền.

✅ Tính Năng Nổi Bật Của HydroMace XCi

1. Nguồn Năng Lượng Mặt Trời Cho Điểm Đo Xa

Bộ điều khiển sạc tích hợp làm việc với nguồn 16-30 VDC, pin trong và tấm pin mặt trời. Cấu hình này phù hợp cho trạm lưu vực, hồ chứa, kênh tưới và vị trí không có điện lưới.

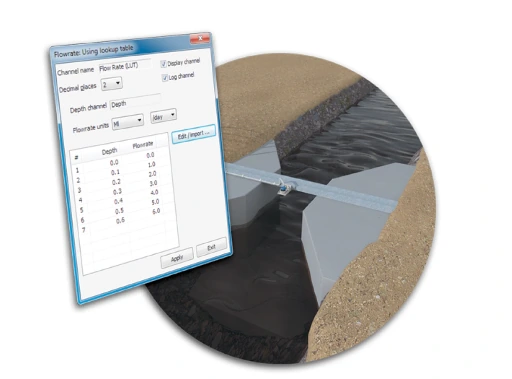

2. Phương Trình Flume Và Weir Tích Hợp

HydroMace XCi hỗ trợ trực tiếp rectangular weir, V-notch weir, Parshall flume, Replogle và Palmer-Bowlus flume. Bảng tra có thể dùng cho các công trình định chuẩn khác và cho phép nhiều instance trên cùng hệ thống.

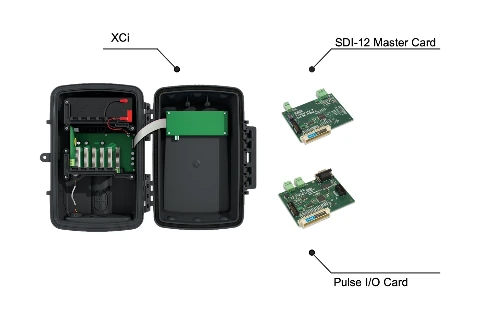

3. Kiến Trúc Card Mở Rộng

Người dùng có thể kết hợp I/O Card, Pulse I/O Card, SDI-12 Master Card, FloSI Card và WebComm Card. Cấu trúc này giúp một nền tảng đáp ứng nhiều nhiệm vụ đo, ghi, điều khiển và truyền dữ liệu.

4. Kết Nối Cảm Biến In-Situ Và Bên Thứ Ba

SDI-12 Master Card hỗ trợ cảm biến In-Situ và thiết bị SDI-12 khác, với khả năng kết nối nhiều sensor trên mỗi card. I/O Card tiếp nhận 4-20 mA, điện áp, digital và cung cấp 12 V cho cảm biến phụ.

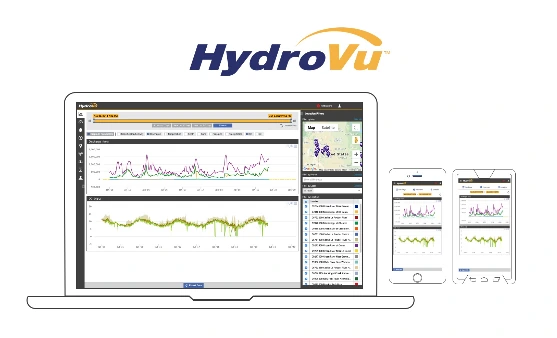

5. Telemetry, Cảnh Báo Và HydroVu

WebComm Card 4G tự động tải dữ liệu đã ghi lên HydroVu hoặc FTP, đồng thời hỗ trợ cấu hình và chẩn đoán từ xa. HydroVu cung cấp dashboard, biểu đồ, cảnh báo và API xuất dữ liệu.

6. Giao Tiếp SCADA

FloSI Card cung cấp SDI-12 hoặc Modbus để tích hợp HydroMace XCi với SCADA, radio và data logger bên thứ ba. Điều này cho phép sử dụng thiết bị như gateway giữa cảm biến hiện trường và hệ thống điều khiển trung tâm.

7. Cấu Hình Nhanh Với FloCom+

FloCom+ là phần mềm Windows miễn phí cho cấu hình kênh, chẩn đoán và tải dữ liệu. Giao diện point-and-click giúp rút ngắn thời gian commissioning, đặc biệt khi hệ thống có nhiều loại cảm biến.

✅ Ứng Dụng Tại Việt Nam

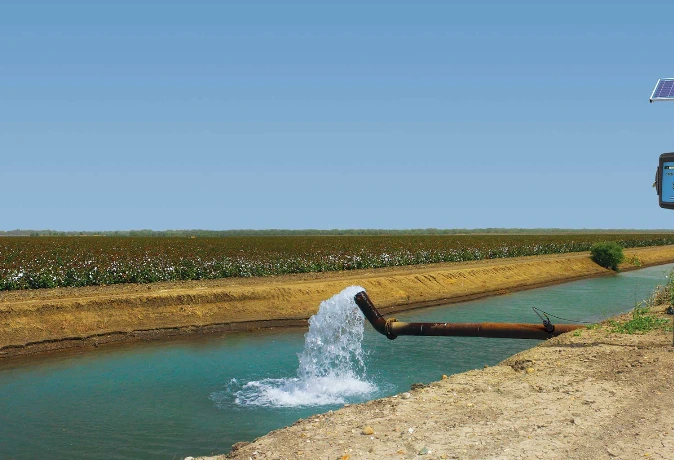

1. Quan Trắc Lưu Lượng Tưới Và Công Trình Thủy Lợi

HydroMace XCi có thể kết hợp cảm biến mực nước, phương trình flume/weir và thiết bị pulse hoặc điện từ để tính lưu lượng kênh, trạm bơm và hệ thống phân phối nước.

• Quan trắc lưu vực và hồ chứa: Kết nối mực nước, lượng mưa, chất lượng nước và telemetry trong một trạm.
• Trạm khí tượng và cảnh báo lũ: Ghi nhận mưa, mực nước, tốc độ gió và phát cảnh báo từ xa.
• Phát hiện rò rỉ nước sạch: Kết hợp lưu lượng, áp suất và cảnh báo để giám sát mạng phân phối.
• Quan trắc nước thải và nước công nghiệp: Kết nối pH, EC, DO, lưu lượng, sampler và tín hiệu thiết bị.
• Trạm môi trường đa thông số: Tích hợp nhiều cảm biến SDI-12, 4-20 mA, pulse và Modbus.

✅ Thông Số Kỹ Thuật Chính

• Khối lượng: Khoảng 5 kg.
• Kích thước: 365 x 260 x 170 mm.
• Cấp bảo vệ vỏ: IP66.
• Vật liệu vỏ: Polycarbonate ổn định UV.
• Nhiệt độ vận hành với pin trong: -15 đến 50 °C.
• Nhiệt độ vận hành với nguồn ngoài: -20 đến 65 °C.
• Màn hình: LCD alphanumeric 16 ký tự x 2 dòng có đèn nền.
• Bộ nhớ chương trình: 2 MB flash, khoảng 600.000 lần đọc rời rạc.
• Nguồn: Pin trong 12 V 7,2 Ah với tấm pin mặt trời hoặc bộ sạc điện lưới.
• Đơn vị đo: Người dùng lựa chọn metric hoặc US.
• Phần mềm: FloCom+ cho cấu hình, tải dữ liệu và chẩn đoán.
• Số khe card: 5 khe card theo cấu hình ứng dụng.
• Bảo hành nhà máy: 24 tháng cho linh kiện và nhân công.

✅ Hướng Dẫn Chọn Card Và Tích Hợp

• SDI-12 Master Card: Dùng cho Aqua TROLL, Level TROLL và cảm biến SDI-12 bên thứ ba.
• I/O Card: Dùng cho tín hiệu 4-20 mA, voltage, digital và điều khiển đầu ra.
• Pulse I/O Card: Dùng cho cảm biến lưu lượng phát xung và đầu ra pulse.
• WebComm Card: Dùng cho truyền dữ liệu 4G, HydroVu, FTP và chẩn đoán từ xa.
• FloSI Card: Dùng khi cần Modbus/SDI-12 output sang SCADA hoặc radio.
• Nguồn và vỏ trạm: Tính toán tải nguồn, kích thước tấm pin, pin dự phòng và chống sét.
• Lập danh sách I/O: Xác định số kênh, loại tín hiệu và chu kỳ ghi trước khi chọn card.

✅ Kết Luận

HydroMace XCi là nền tảng quan trắc đa năng cho dự án cần kết hợp nhiều cảm biến, data logger, nguồn mặt trời, cảnh báo và giao tiếp SCADA. Kiến trúc card cho phép triển khai theo nhu cầu hiện tại và mở rộng khi dự án phát triển.

Liên hệ Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC để được tư vấn cấu hình HydroMace XCi, card mở rộng, cảm biến và hệ thống nguồn/telemetry cho các dự án quan trắc chất lượng nước.
