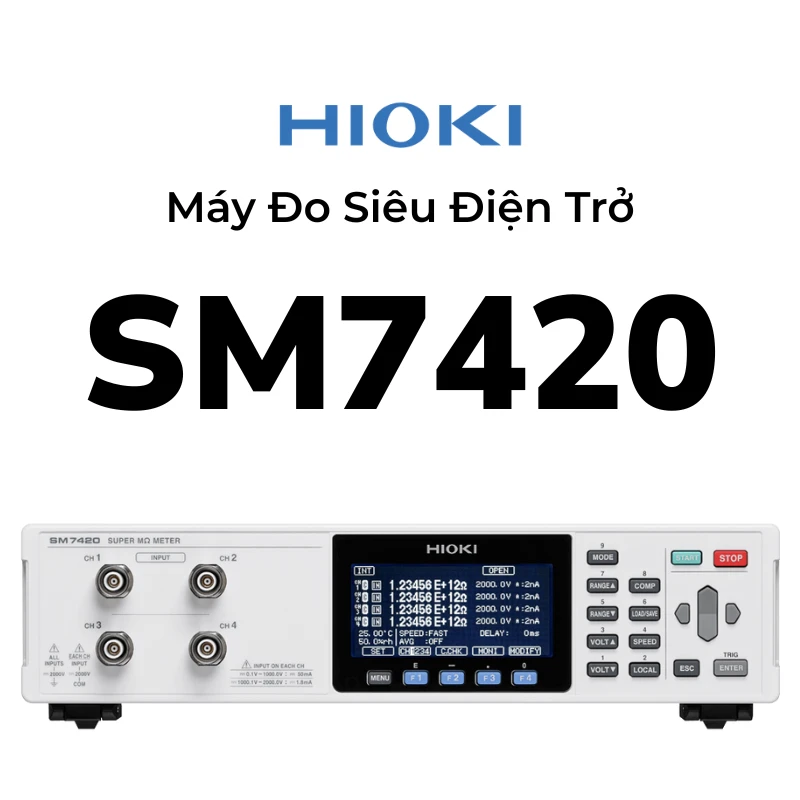

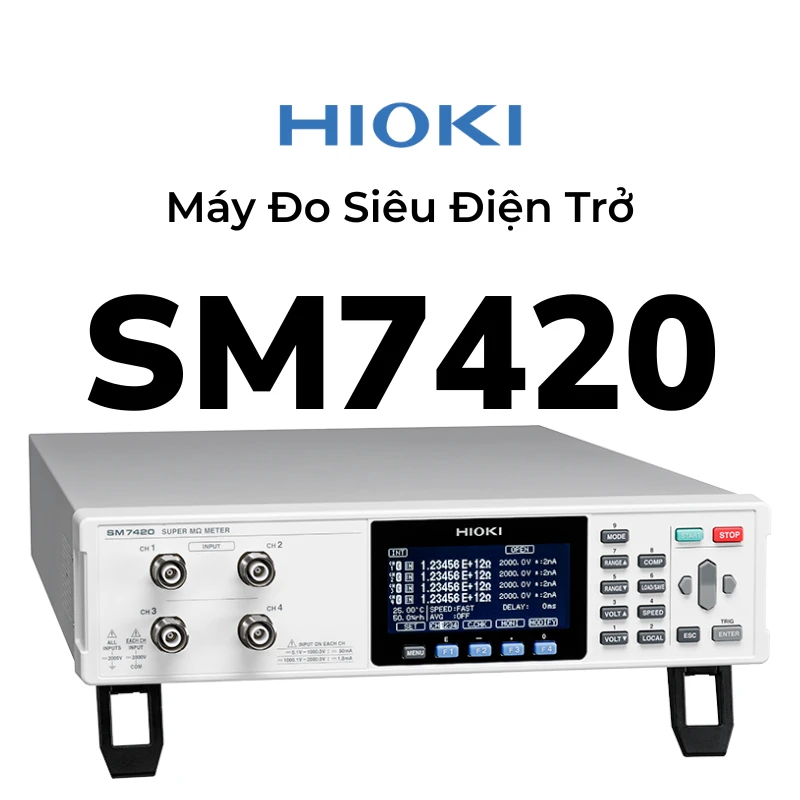

HIOKI SM7420 là máy đo điện trở (Super Megohm Meter) 4 kênh chuyên đo dòng rò siêu nhỏ để tính điện trở cách điện/siêu điện trở với độ ổn định cao, tối ưu cho tích hợp máy tự động và dây chuyền kiểm tra hàng loạt. Thiết bị đặc biệt phù hợp cho kiểm tra MLCC, tụ điện, filter, linh kiện điện tử và các cụm cần đo cách điện đa điểm, giúp tăng thông lượng nhờ đo đồng thời 4 kênh và tốc độ rất cao.
Lưu ý quan trọng: SM7420 là model đo dòng (ammeter) 4 kênh, không có nguồn áp nội. Khi đo cách điện/siêu điện trở cần kết hợp nguồn áp ngoài (external power supply) để áp điện áp thử lên DUT.
Điểm Nổi Bật
- Đo đồng thời 4 kênh, tối ưu cho line tự động, tăng năng suất kiểm tra.
- Tốc độ cực cao ~6000 pcs/phút, phù hợp kiểm tra mass production.

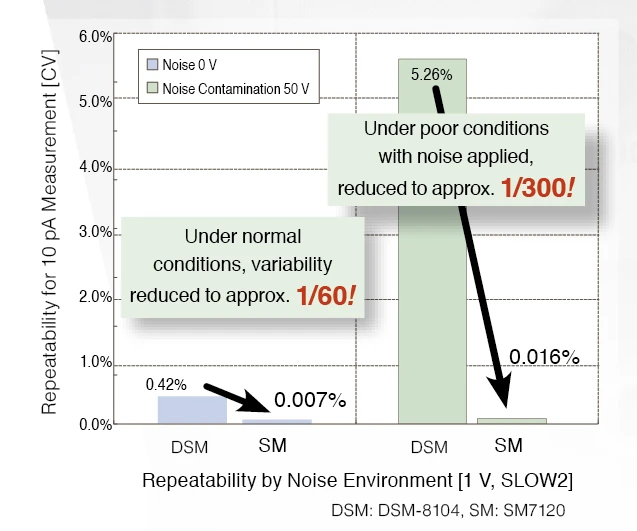

- Khả năng kháng nhiễu vượt trội (noise resistance tăng mạnh), cho kết quả ổn định hơn trong môi trường nhà máy.
- Độ phân giải dòng tối thiểu 0,1 fA (bắt được dòng rò cực nhỏ).

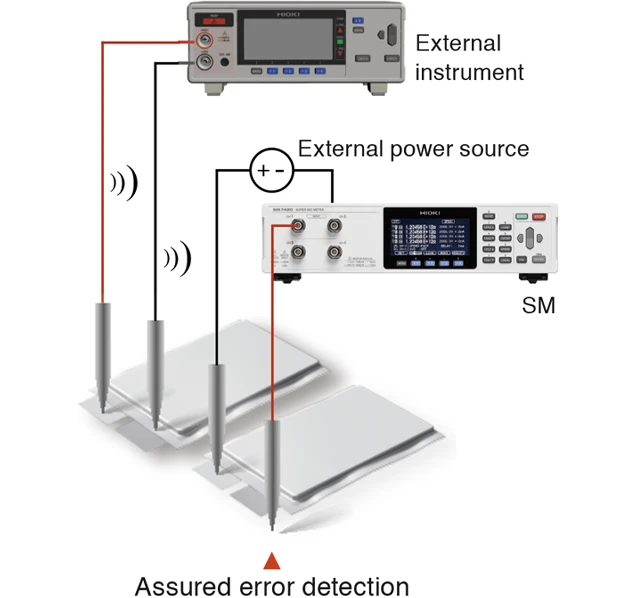

- Contact check hiệu suất cao, có thể nhận biết DUT điện dung nhỏ (mức pF), hỗ trợ giảm lỗi tiếp xúc khi kiểm tra hàng loạt.
- Tối ưu cho tự động hóa: có sẵn EXT I/O, RS-232C, GP-IB, USB, dễ tích hợp PLC/fixture/jig.
Thông Số Kỹ Thuật Chính (HIOKI SM7420)
1) Cấu Hình & Khả Năng Đo
- Số kênh đo: 4 kênh
- Khả năng đo điện trở (tính theo R = V/I): 50 Ω đến 2 × 10¹⁹ Ω
- Cài đặt thời gian đo (Delay): 0 đến 9.999 ms
- Tốc độ vận hành: tới 6000 pcs/phút (phụ thuộc cấu hình hệ thống và nguồn áp ngoài)
2) Đo Dòng DC (Micro Current) – Dải / Độ Phân Giải
- 20 pA (max 19.9999 pA) / 0,1 fA
- 200 pA / 1,0 fA
- 2 nA / 10 fA
- 20 nA / 100 fA
- 200 nA / 1 pA
- 2 µA / 10 pA
- 20 µA / 100 pA
- 200 µA / 1 nA
- 2 mA / 1 nA (chỉ ở chế độ FAST)
3) Chức Năng Hỗ Trợ Dây Chuyền
- Contact check dung nhỏ (tham chiếu: 0,1 pF đến 99,99 pF)
- CH độc lập: contact check, bù chiều dài cáp, bù điện dung jig (open compensation)
- Comparator hỗ trợ phân loại PASS/FAIL theo ngưỡng cài đặt

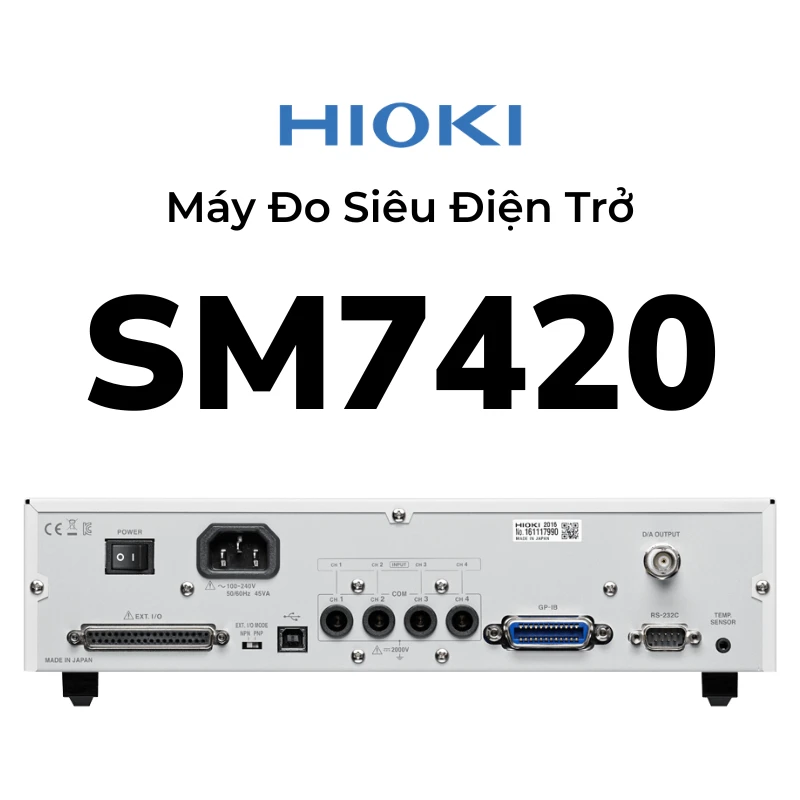

4) Giao Tiếp & Nguồn
- Giao tiếp: USB, RS-232C, GP-IB, EXT I/O (chuyển được NPN/PNP)
- Nguồn cấp: 100–240 VAC, 50/60 Hz, 45 VA
- Hiển thị: LCD 8 dòng, có đèn nền, cảnh báo điện áp cao
5) Kích Thước & Khối Lượng
- 330 (W) × 80 (H) × 450 (D) mm
- Khối lượng: 6,5 kg
6) Phụ Kiện & Lưu Ý
- Phụ kiện cơ bản: dây nguồn, tài liệu hướng dẫn, đầu nối EXT I/O (male)…
- Measurement leads không đi kèm, cần chọn mua dây đo phù hợp (pin/clip/open lead…) theo ứng dụng.
Liên hệ Công ty cổ phần Thiết Bị Thắng Lợi để được tư vấn cấu hình SM7420 cho dây chuyền (nguồn áp ngoài, dây đo pin/clip/open lead, setup contact check & bù jig/cáp theo từng kênh) và báo giá nhanh. Tìm hiểu thêm và đặt hàng tại victory.com.vn.
