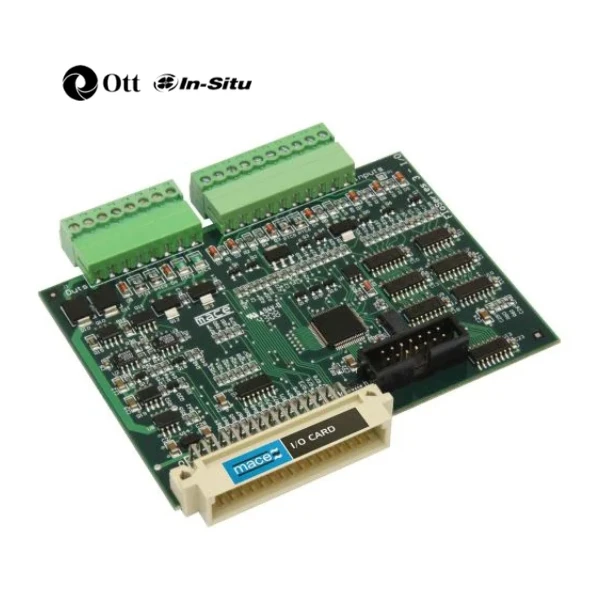

Card I/O FloSeries3 Cho Tín Hiệu Analog Và Digital

Trong các dự án quan trắc lưu lượng, dữ liệu đáng tin cậy chỉ có thể hình thành khi thiết bị đo phù hợp với hình học công trình, trạng thái đầy hay không đầy của đường ống, đặc tính chất rắn lơ lửng và yêu cầu truyền dữ liệu. I/O (Input/Output) Card được phát triển để giải quyết đúng nhóm nhu cầu đó, đồng thời hỗ trợ xây dựng hệ thống đo có thể mở rộng theo từng giai đoạn đầu tư.

I/O Card hỗ trợ nhiều đầu vào cảm biến và đầu ra điều khiển 4-20 mA, điện áp, tần số, bộ đếm và digital để mở rộng thiết bị MACE XCi. Card thuộc kiến trúc FloSeries3, cho phép người dùng lắp tổ hợp module phù hợp vào các khe card của thiết bị XCi thay vì thay toàn bộ bộ ghi dữ liệu khi nhu cầu đo và truyền thông thay đổi.

✅ Tổng Quan Về I/O (Input/Output) Card

Đối với khách hàng tại Việt Nam, việc lựa chọn card I/O không nên chỉ dựa trên dải đo. Đội kỹ thuật cần xem xét vị trí lắp, độ sâu nước tối thiểu, khả năng tiếp cận để bảo trì, nguồn điện, chiều dài cáp, môi trường ăn mòn, phương án chống sét và giao thức tích hợp. Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC hỗ trợ đánh giá các yếu tố này để xây dựng cấu hình phù hợp cho từng công trình.

Một lợi thế quan trọng của I/O (Input/Output) Card là khả năng hoạt động trong hệ sinh thái MACE/In-Situ. Tùy model, thiết bị có thể kết nối với nền tảng XCi, các card FloSeries3, phần mềm cấu hình, thiết bị truyền thông 4G, HydroVu hoặc hệ thống SCADA. Cách tiếp cận theo module giúp đơn vị vận hành tránh đầu tư dư thừa và vẫn có không gian nâng cấp khi phạm vi quan trắc thay đổi.

✅ Tính Năng Nổi Bật Của I/O (Input/Output) Card

1. Kết nối cảm biến EchoFlo, cảm biến chất lượng nước, khí tượng, động cơ và bộ lấy mẫu

Kết nối cảm biến EchoFlo, cảm biến chất lượng nước, khí tượng, động cơ và bộ lấy mẫu. Đây là yếu tố cần được đối chiếu với điều kiện công trình để lựa chọn cấu hình phù hợp, tránh sử dụng thông số của model gần giống cho sai ứng dụng.

2. Hỗ trợ đồng thời tín hiệu 4-20 mA, điện áp, tần số và bộ đếm

Hỗ trợ đồng thời tín hiệu 4-20 mA, điện áp, tần số và bộ đếm. Đây là yếu tố cần được đối chiếu với điều kiện công trình để lựa chọn cấu hình phù hợp, tránh sử dụng thông số của model gần giống cho sai ứng dụng.

3. Cung cấp hai ngõ ra 4-20 mA cùng hai ngõ ra digital/pulse

Cung cấp hai ngõ ra 4-20 mA cùng hai ngõ ra digital/pulse. Đây là yếu tố cần được đối chiếu với điều kiện công trình để lựa chọn cấu hình phù hợp, tránh sử dụng thông số của model gần giống cho sai ứng dụng.

4. Cấp nguồn 12 V đóng cắt cho cảm biến bên thứ ba

Cấp nguồn 12 V đóng cắt cho cảm biến bên thứ ba. Đây là yếu tố cần được đối chiếu với điều kiện công trình để lựa chọn cấu hình phù hợp, tránh sử dụng thông số của model gần giống cho sai ứng dụng.

✅ Nguyên Tắc Lựa Chọn Và Triển Khai

Trong vận hành thực tế, chất lượng dữ liệu còn phụ thuộc vào khảo sát thủy lực và lắp đặt đúng. Với cảm biến Doppler, dòng nước cần có đủ hạt hoặc bọt khí phản xạ siêu âm; với cảm biến độ sâu, bề mặt đo và vùng mù phải được kiểm soát; với card và hệ thống XCi, sơ đồ nguồn và tín hiệu phải tuân theo tài liệu kỹ thuật. Vì vậy, cấu hình nên được xác nhận trước khi chốt thiết bị và phụ kiện.

I/O (Input/Output) Card phù hợp cho các tổ chức môi trường, công ty cấp thoát nước, khu công nghiệp, đơn vị thủy lợi, mỏ, trang trại và nhà tích hợp hệ thống cần dữ liệu liên tục. Thiết bị không thay thế bước khảo sát điểm đo, nhưng cung cấp nền tảng kỹ thuật để biến điểm đo riêng lẻ thành một hệ thống quan trắc có cấu trúc, truy xuất được và dễ duy trì.

✅ Ứng Dụng Thực Tế Tại Việt Nam

• Mở rộng FloPro XCi
• Mở rộng AgriFlo XCi
• Tích hợp hệ thống quan trắc lưu lượng và môi trường
• Chuẩn hóa tín hiệu cho SCADA/telemetry

Các ứng dụng trên cần được khảo sát tại hiện trường và xác nhận cấu hình với tài liệu kỹ thuật. Với điểm đo có dòng chảy không ổn định, bùn cặn, bọt khí, vật cản hoặc nguy cơ ngập, cần xem xét riêng vị trí lắp, bảo vệ cáp, nguồn điện và lịch bảo trì.

✅ Thông Số Kỹ Thuật Chính

• Đầu vào 4-20 mA: 2 kênh, 12 bit, chính xác 0,5% toàn thang
• Đầu vào điện áp: 2 kênh, 0-2,5 V hoặc 0-30 V
• Đầu ra 4-20 mA: 2 kênh, 12 bit, chính xác 0,5% toàn thang
• Đầu vào tần số: 2 kênh, 16 bit, 0-65535 Hz
• Đầu vào bộ đếm: 2 kênh, 0-10 Hz
• Đầu ra digital/xung: 2 kênh open collector, 0-10 Hz
• Nguồn cảm biến: ngõ ra 12 V đóng cắt

Lưu ý: các thông số trên được trích và biên dịch từ tài liệu do người dùng cung cấp. Thông số có thể thay đổi theo phiên bản, tùy chọn hoặc điều kiện site; cần xác nhận lại khi lập hồ sơ kỹ thuật và báo giá.

✅ Hướng Dẫn Chọn Mua Và Tích Hợp

• Xác định chính xác ống đầy, ống chảy không đầy hay kênh hở.
• Xác định dải vận tốc, độ sâu, cỡ ống, vật liệu môi chất và nhiệt độ vận hành.
• Chọn đúng card FloSeries3, thiết bị XCi, nguồn điện, cáp và phương án chống sét.
• Xác định nhu cầu ghi dữ liệu tại chỗ, 4G, HydroVu, FTP, SDI-12, Modbus hoặc SCADA.
• Lập kế hoạch kiểm chứng dữ liệu, bảo trì và truy xuất hồ sơ QA/QC.

Tham khảo thông tin sản phẩm chính thức: I/O (Input/Output) Card trên website In-Situ.

✅ Kết Luận

I/O (Input/Output) Card đáp ứng nhóm nhu cầu card I/O trong các dự án cần dữ liệu liên tục và khả năng tích hợp. Để tránh nhầm model, khách hàng nên đối chiếu chức năng đo, loại tín hiệu và thiết bị chủ trước khi đặt hàng. Liên hệ Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC để được tư vấn cấu hình, phụ kiện và phương án triển khai.

Tham khảo thông tin chính thức của I/O (Input/Output) Card trên website In-Situ.

👉  Liên hệ Victory Instrument JSC để được đánh giá điều kiện thủy lực, xây dựng cấu hình kỹ thuật và nhận báo giá cho hệ thống quan trắc lưu lượng nước, quan trắc nước phù hợp.
