Cảm Biến Đo Độ Sâu Siêu Âm EchoFlo Ultrasonic Depth Sensor

Trong các dự án quan trắc lưu lượng, dữ liệu đáng tin cậy chỉ có thể hình thành khi thiết bị đo phù hợp với hình học công trình, trạng thái đầy hay không đầy của đường ống, đặc tính chất rắn lơ lửng và yêu cầu truyền dữ liệu. EchoFlo Ultrasonic Depth Sensor được phát triển để giải quyết đúng nhóm nhu cầu đó, đồng thời hỗ trợ xây dựng hệ thống đo có thể mở rộng theo từng giai đoạn đầu tư.

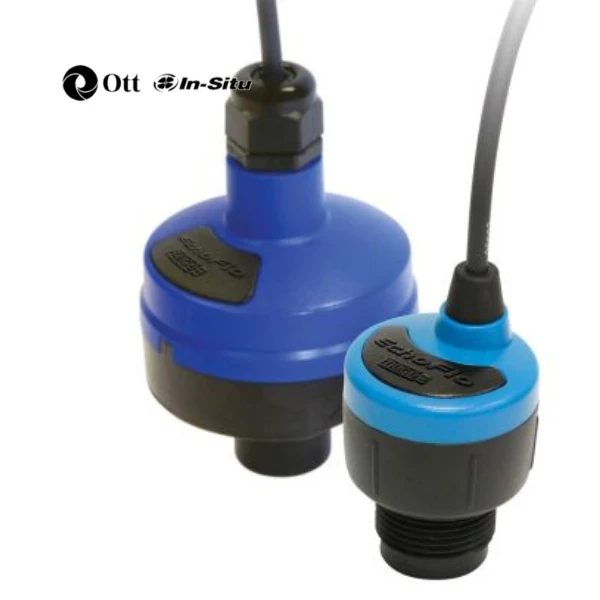

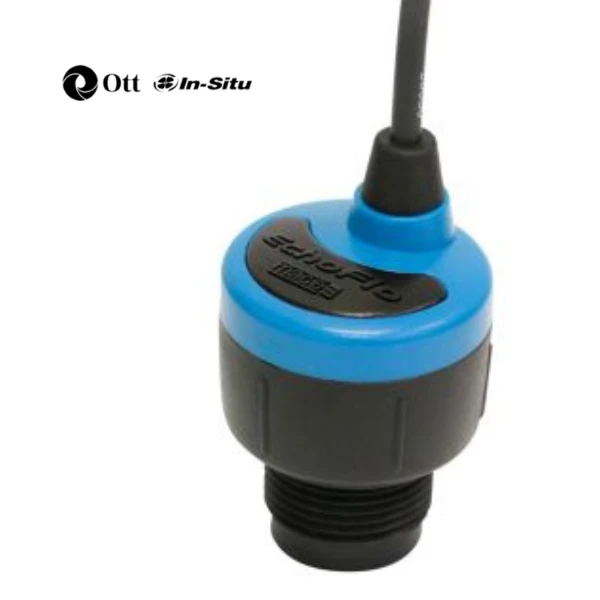

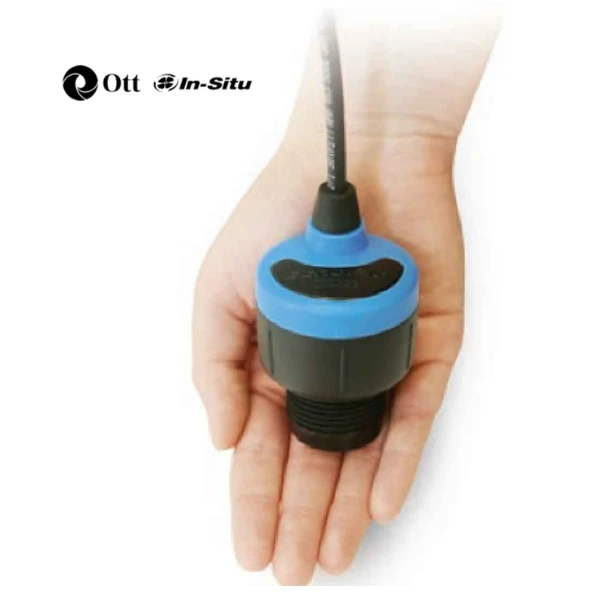

MACE EchoFlo là cảm biến đo độ sâu siêu âm không tiếp xúc, sử dụng công nghệ xử lý tín hiệu số DSP để đo trong không gian hạn chế. Thiết bị có vùng mù nhỏ, chùm tia hẹp và vỏ chống ăn mòn, phù hợp cho đường ống nhỏ, bể chứa, hố thu, máng đo lưu lượng hoặc các ứng dụng điều khiển tự động cần tránh tiếp xúc trực tiếp với môi chất.

✅ Tổng Quan Về EchoFlo Ultrasonic Depth Sensor

Đối với khách hàng tại Việt Nam, việc lựa chọn cảm biến đo độ sâu siêu âm không nên chỉ dựa trên dải đo. Đội kỹ thuật cần xem xét vị trí lắp, độ sâu nước tối thiểu, khả năng tiếp cận để bảo trì, nguồn điện, chiều dài cáp, môi trường ăn mòn, phương án chống sét và giao thức tích hợp. Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC hỗ trợ đánh giá các yếu tố này để xây dựng cấu hình phù hợp cho từng công trình.

Một lợi thế quan trọng của EchoFlo Ultrasonic Depth Sensor là khả năng hoạt động trong hệ sinh thái MACE/In-Situ. Tùy model, thiết bị có thể kết nối với nền tảng XCi, các card FloSeries3, phần mềm cấu hình, thiết bị truyền thông 4G, HydroVu hoặc hệ thống SCADA. Cách tiếp cận theo module giúp đơn vị vận hành tránh đầu tư dư thừa và vẫn có không gian nâng cấp khi phạm vi quan trắc thay đổi.

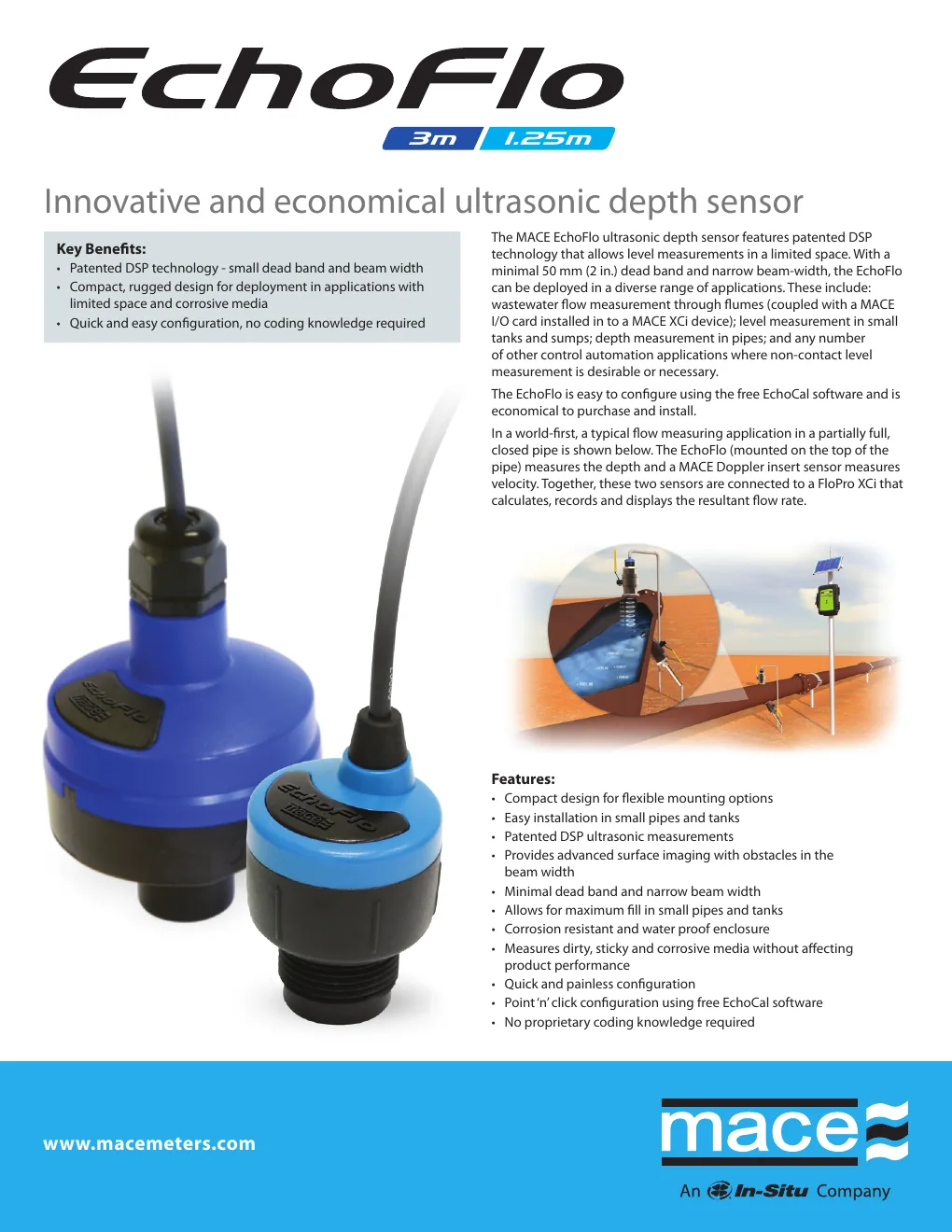

✅ Tính Năng Nổi Bật Của EchoFlo Ultrasonic Depth Sensor

1. Công nghệ DSP được cấp bằng sáng chế hỗ trợ nhận dạng bề mặt khi có vật cản trong vùng tia

Công nghệ DSP được cấp bằng sáng chế hỗ trợ nhận dạng bề mặt khi có vật cản trong vùng tia. Đây là yếu tố cần được đối chiếu với điều kiện công trình để lựa chọn cấu hình phù hợp, tránh sử dụng thông số của model gần giống cho sai ứng dụng.

2. Vùng mù nhỏ và chùm tia hẹp cho phép tận dụng tối đa chiều cao hữu ích trong ống và bể nhỏ

Vùng mù nhỏ và chùm tia hẹp cho phép tận dụng tối đa chiều cao hữu ích trong ống và bể nhỏ. Đây là yếu tố cần được đối chiếu với điều kiện công trình để lựa chọn cấu hình phù hợp, tránh sử dụng thông số của model gần giống cho sai ứng dụng.

3. Đo không tiếp xúc, phù hợp môi chất bẩn, dính hoặc ăn mòn trong giới hạn tương thích vật liệu

Đo không tiếp xúc, phù hợp môi chất bẩn, dính hoặc ăn mòn trong giới hạn tương thích vật liệu. Đây là yếu tố cần được đối chiếu với điều kiện công trình để lựa chọn cấu hình phù hợp, tránh sử dụng thông số của model gần giống cho sai ứng dụng.

4. Cấu hình point-and-click bằng phần mềm EchoCal và kết nối USB 2

Cấu hình point-and-click bằng phần mềm EchoCal và kết nối USB 2.0. Đây là yếu tố cần được đối chiếu với điều kiện công trình để lựa chọn cấu hình phù hợp, tránh sử dụng thông số của model gần giống cho sai ứng dụng.

5. Có thể kết hợp Doppler Ultrasonic Insert Velocity Sensor và FloPro XCi để đo lưu lượng ống chảy không đầy

Có thể kết hợp Doppler Ultrasonic Insert Velocity Sensor và FloPro XCi để đo lưu lượng ống chảy không đầy. Đây là yếu tố cần được đối chiếu với điều kiện công trình để lựa chọn cấu hình phù hợp, tránh sử dụng thông số của model gần giống cho sai ứng dụng.

✅ Nguyên Tắc Lựa Chọn Và Triển Khai

Trong vận hành thực tế, chất lượng dữ liệu còn phụ thuộc vào khảo sát thủy lực và lắp đặt đúng. Với cảm biến Doppler, dòng nước cần có đủ hạt hoặc bọt khí phản xạ siêu âm; với cảm biến độ sâu, bề mặt đo và vùng mù phải được kiểm soát; với card và hệ thống XCi, sơ đồ nguồn và tín hiệu phải tuân theo tài liệu kỹ thuật. Vì vậy, cấu hình nên được xác nhận trước khi chốt thiết bị và phụ kiện.

EchoFlo Ultrasonic Depth Sensor phù hợp cho các tổ chức môi trường, công ty cấp thoát nước, khu công nghiệp, đơn vị thủy lợi, mỏ, trang trại và nhà tích hợp hệ thống cần dữ liệu liên tục. Thiết bị không thay thế bước khảo sát điểm đo, nhưng cung cấp nền tảng kỹ thuật để biến điểm đo riêng lẻ thành một hệ thống quan trắc có cấu trúc, truy xuất được và dễ duy trì.

✅ Ứng Dụng Thực Tế Tại Việt Nam

• Đo độ sâu qua máng hoặc đập tràn
• Đo mức bể nhỏ và hố thu
• Đo độ sâu trong đường ống
• Điều khiển bơm và cảnh báo mức không tiếp xúc

Các ứng dụng trên cần được khảo sát tại hiện trường và xác nhận cấu hình với tài liệu kỹ thuật. Với điểm đo có dòng chảy không ổn định, bùn cặn, bọt khí, vật cản hoặc nguy cơ ngập, cần xem xét riêng vị trí lắp, bảo vệ cáp, nguồn điện và lịch bảo trì.

✅ Thông Số Kỹ Thuật Chính

• Phiên bản dải đo: 1,25 m và 3 m
• Độ chính xác: ±0,24% dải với bản 1,25 m; ±0,2% dải với bản 3 m
• Độ phân giải: 0,5 mm
• Bề rộng chùm tia: 5 cm
• Vùng mù: 5 cm với bản 1,25 m; 10 cm với bản 3 m
• Nguồn cấp: 12-24 VDC
• Công suất tiêu thụ: 0,5 W
• Ngõ ra tín hiệu: 0-5 V, 0-10 V hoặc 976-2000 Hz
• Cấu hình: EchoCal Software, USB 2.0
• Nhiệt độ quá trình: -7 đến 60°C
• Nhiệt độ môi trường: -35 đến 60°C
• Áp suất làm việc tối đa: 206,8 kPa
• Cấp bảo vệ: IP67, Type 6P
• Vật liệu đầu dò: PVDF
• Đầu nối quá trình: 1 inch NPT

Lưu ý: các thông số trên được trích và biên dịch từ tài liệu do người dùng cung cấp. Thông số có thể thay đổi theo phiên bản, tùy chọn hoặc điều kiện site; cần xác nhận lại khi lập hồ sơ kỹ thuật và báo giá.

✅ Hướng Dẫn Chọn Mua Và Tích Hợp

• Xác định chính xác ống đầy, ống chảy không đầy hay kênh hở.
• Xác định dải vận tốc, độ sâu, cỡ ống, vật liệu môi chất và nhiệt độ vận hành.
• Chọn đúng card FloSeries3, thiết bị XCi, nguồn điện, cáp và phương án chống sét.
• Xác định nhu cầu ghi dữ liệu tại chỗ, 4G, HydroVu, FTP, SDI-12, Modbus hoặc SCADA.
• Lập kế hoạch kiểm chứng dữ liệu, bảo trì và truy xuất hồ sơ QA/QC.

Tham khảo thông tin sản phẩm chính thức: EchoFlo Ultrasonic Depth Sensor trên website In-Situ.

✅ Kết Luận

EchoFlo Ultrasonic Depth Sensor đáp ứng nhóm nhu cầu cảm biến đo độ sâu siêu âm trong các dự án cần dữ liệu liên tục và khả năng tích hợp. Để tránh nhầm model, khách hàng nên đối chiếu chức năng đo, loại tín hiệu và thiết bị chủ trước khi đặt hàng. Liên hệ Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC để được tư vấn cấu hình, phụ kiện và phương án triển khai.

Tham khảo thông tin chính thức của EchoFlo Ultrasonic Depth Sensor trên website In-Situ.

👉  Liên hệ Victory Instrument JSC để được đánh giá điều kiện thủy lực, xây dựng cấu hình kỹ thuật và nhận báo giá cho hệ thống quan trắc lưu lượng nước, quan trắc nước phù hợp.
