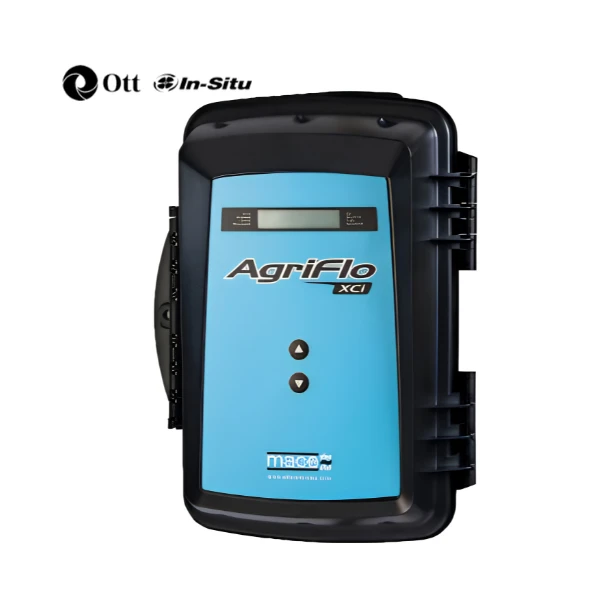

AgriFlo XCi – Hệ Thống Đo Lưu Lượng Tưới

AgriFlo XCi là hệ thống đo lưu lượng tưới và quan trắc vận hành nông nghiệp được thiết kế cho nước sạch, nước có cặn, nước thải trang trại và các điểm bơm phân phối. Nền tảng XCi kết hợp bộ ghi dữ liệu, nguồn pin, điều khiển sạc mặt trời, màn hình và nhiều card mở rộng, giúp một trạm có thể theo dõi lưu lượng đồng thời ghi mực nước, chất lượng nước, độ ẩm đất, mưa hoặc trạng thái bơm và động cơ.

Cảm biến Doppler MACE không có bộ phận chuyển động trong dòng, tạo vật cản nhỏ và làm việc tốt trong nước có rác, cặn hoặc chất thải chăn nuôi. Đây là lợi thế đối với kênh tưới, đường ống bơm và hệ thống nước thải nông nghiệp, nơi các đồng hồ cơ có thể bị kẹt hoặc yêu cầu bảo trì thường xuyên. Cấu trúc mô-đun cũng cho phép chủ trang trại, đơn vị thủy lợi hoặc dự án tưới thông minh mở rộng trạm theo từng giai đoạn.

✅ Tổng Quan Về AgriFlo XCi

AgriFlo XCi có thể đo lưu lượng trong ống đầy bằng cảm biến insert velocity, trong ống chảy không đầy hoặc kênh hở bằng cảm biến area/velocity, và tại máng đo hoặc đập tràn bằng cảm biến độ sâu cùng phương trình lưu lượng. Bộ ghi lưu trữ dữ liệu theo chu kỳ, hiển thị tại chỗ và có thể truyền lên HydroVu khi lắp WebComm Card.

Ngoài lưu lượng, hệ thống có thể nhận các đầu dò chất lượng nước, cảm biến mực hồ hoặc đập, cảm biến mưa, tín hiệu động cơ, áp suất, nhiệt độ và RPM. Một AgriFlo XCi vì vậy có thể trở thành trung tâm dữ liệu cho trạm bơm, điểm phân phối nước hoặc khu vực canh tác, giúp liên kết lượng nước sử dụng với điều kiện vận hành và chất lượng nguồn nước.

✅ Thiết Kế Cho Môi Trường Nông Nghiệp

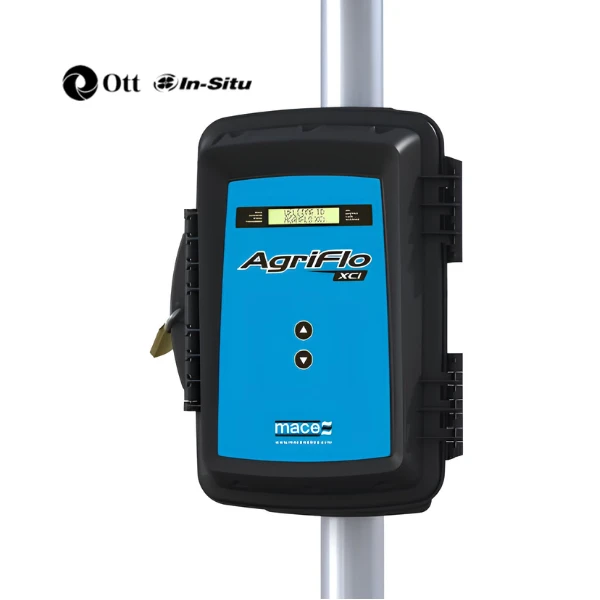

1. Vỏ Bảo Vệ Và Cấu Hình Ngoài Trời

Vỏ polycarbonate ổn định tia UV đạt IP66 bảo vệ bộ ghi và card khỏi bụi, mưa và điều kiện ngoài trời. Màn hình LCD có đèn nền cho phép kiểm tra nhanh dữ liệu tại hiện trường. Pin 12 VDC 7,2 Ah và bộ điều khiển sạc tích hợp hỗ trợ tấm pin mặt trời, phù hợp với trạm bơm, kênh tưới hoặc khu vực xa nguồn điện lưới.

2. Giải Pháp Đóng Gói Sẵn Sàng Vận Hành

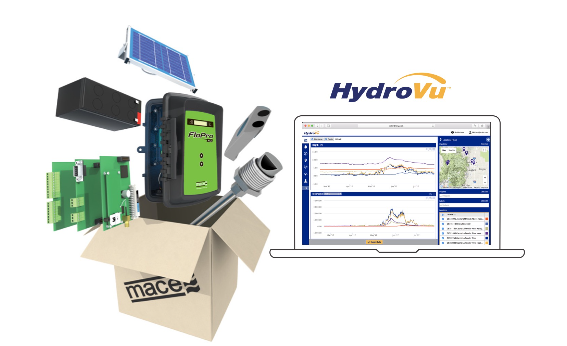

AgriFlo XCi được cung cấp như một nền tảng tích hợp thay vì tập hợp nhiều hộp rời. Bộ ghi, pin, bộ điều khiển, cổng truyền thông và card cảm biến nằm trong cùng vỏ, giúp giảm công đấu nối, chuẩn hóa lắp đặt và tạo thuận lợi cho bảo trì. Hình minh họa giải pháp hoàn chỉnh cho thấy hệ thống có thể kết hợp cảm biến, nguồn mặt trời và HydroVu trong một kiến trúc duy nhất.

✅ Nền Tảng Card Mở Rộng Cho Nhiều Cảm Biến

1. Mở Rộng Từ Một Điểm Lưu Lượng Đến Trạm Quan Trắc

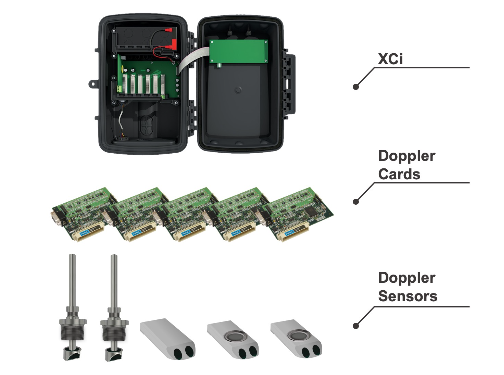

Năm khe card của nền tảng XCi cho phép kết hợp Doppler Card, I/O Card, Pulse I/O Card, SDI-12 Master Card, FloSI Card và WebComm Card. Tùy ứng dụng, một trạm có thể chỉ đo một đường ống hoặc mở rộng sang nhiều cảm biến lưu lượng và các biến vận hành khác. Cách tiếp cận này giúp giảm chi phí trên mỗi điểm đo khi một trạm bơm có nhiều tuyến ống.

2. Kết Nối Cảm Biến SDI-12, Tín Hiệu Xung Và I/O

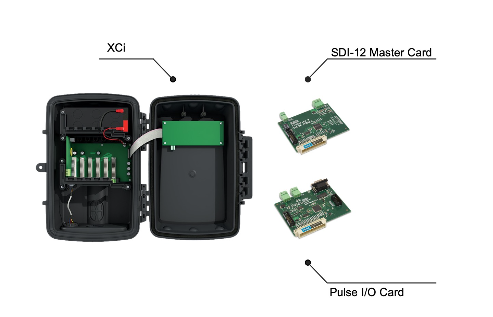

SDI-12 Master Card có thể điều khiển và ghi dữ liệu từ cảm biến In-Situ hoặc thiết bị bên thứ ba tuân thủ SDI-12. Pulse I/O Card tiếp nhận đồng hồ phát xung. I/O Card hỗ trợ tín hiệu 4-20 mA, điện áp và số, đồng thời có thể cấp nguồn cho cảm biến phụ. FloSI Card đưa dữ liệu ra SDI-12 hoặc Modbus để kết nối SCADA, radio hoặc bộ ghi khác.

✅ Nguyên Lý Đo Lưu Lượng Doppler

1. Công Nghệ MASP Đo Vận Tốc Trung Bình

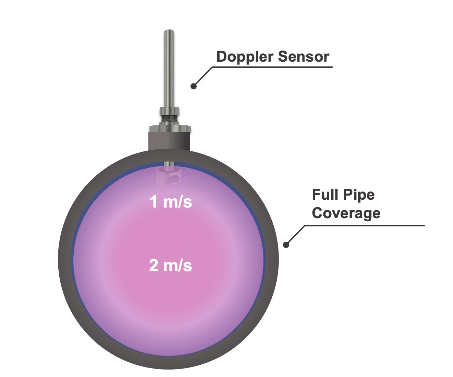

Cảm biến MACE phát sóng siêu âm Doppler vào dòng và nhận phản hồi từ cặn, bọt khí hoặc các hạt chuyển động. Công nghệ MASP xử lý tín hiệu trên vùng dòng rộng để xác định vận tốc trung bình đại diện. Điều này đặc biệt phù hợp với nước tưới có phù sa, nước hồi lưu hoặc chất thải chăn nuôi, nơi dòng không đồng đều và điều kiện thủy lực thay đổi theo vận hành bơm.

• Dải vận tốc: ±0,025 đến ±8,0 m/s.
• Độ chính xác: ±1% đến 3,0 m/s theo tài liệu kỹ thuật.
• Cáp cảm biến: Đường kính 9 mm, chiều dài tới 50 m.
• Độ sâu tối thiểu: 40 mm cho phép đo vận tốc.

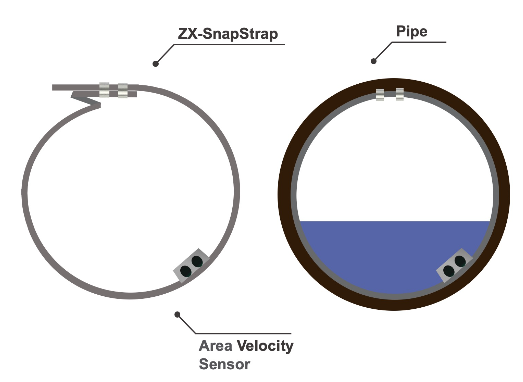

2. Lắp Cảm Biến Trong Ống Bằng ZX SnapStrap

Với cảm biến area/velocity hoặc velocity dạng gắn trong ống, ZX SnapStrap giúp cố định cảm biến nhanh và hạn chế cản dòng. Đai có thể tháo lắp để chuyển điểm đo, phù hợp cho khảo sát mùa vụ hoặc kiểm tra nhiều tuyến. Tại điểm có bùn cặn, cần chọn vị trí đặt cảm biến sao cho vùng phát siêu âm không bị che và thực hiện kiểm tra định kỳ.

3. Cảm Biến Insert Cho Đường Ống Bơm

Cảm biến Doppler insert có thể lắp vào đường ống hiện hữu qua van bi 2 inch hoặc đầu ren 2 inch. Giải pháp này giảm nhu cầu cắt thay đoạn ống hoặc lắp đồng hồ toàn thân. Cảm biến đo vận tốc trong ống đầy; khi ống chảy không đầy có thể kết hợp cảm biến EchoFlo để bổ sung độ sâu. Trước khi tháo hoặc lắp cảm biến, đường ống phải được giảm áp theo hướng dẫn kỹ thuật.

✅ Đo Lưu Lượng Qua Máng Và Đập Tràn

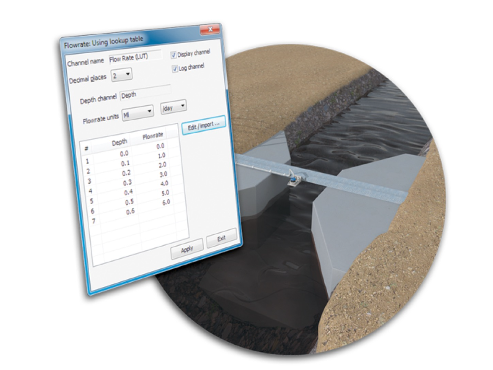

Tại kênh tưới, điểm phân phối hoặc nước thải trang trại, AgriFlo XCi có thể nhận cảm biến độ sâu và áp dụng phương trình máng đo hoặc đập tràn. Phương án này phù hợp khi công trình thủy lực đã được chuẩn hóa và quan hệ mực nước – lưu lượng được xác định. Việc nhập đúng kích thước công trình, cao trình zero và điều kiện dòng tiếp cận là yếu tố quyết định độ chính xác.

✅ Giám Sát Từ Xa Và Quản Lý Dữ Liệu HydroVu

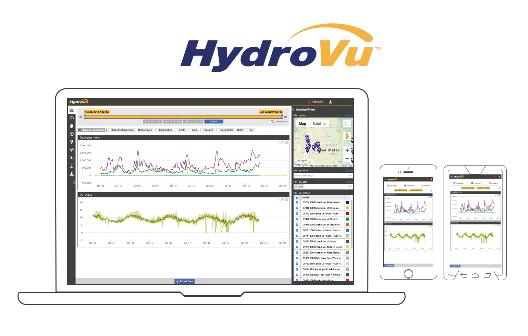

WebComm Card cho phép AgriFlo XCi tải dữ liệu lên HydroVu Data Services hoặc máy chủ FTP. Người quản lý có thể xem lưu lượng, mực nước, chất lượng nước và trạng thái trạm bơm từ xa, thiết lập cảnh báo và xuất dữ liệu cho hệ thống quản lý tưới. Giám sát trực tuyến giúp phát hiện rò rỉ, bơm hoạt động bất thường, lưu lượng không đạt hoặc nguồn nước thay đổi mà không cần chờ chuyến kiểm tra định kỳ.

✅ Tối Ưu Chi Phí Đầu Tư Và Bảo Trì

Cảm biến không có bộ phận chuyển động giúp giảm nguy cơ kẹt trong nước có rác hoặc chất thải. Lắp insert vào đường ống hiện hữu có thể giảm chi phí thay đổi đường ống, trong khi một bộ ghi hỗ trợ nhiều card và cảm biến giúp giảm chi phí trên mỗi điểm đo. Người dùng cũng có thể đầu tư theo giai đoạn: bắt đầu từ lưu lượng, sau đó bổ sung chất lượng nước, mực hồ hoặc giám sát động cơ khi có nhu cầu.

✅ Ứng Dụng Thực Tế Tại Việt Nam

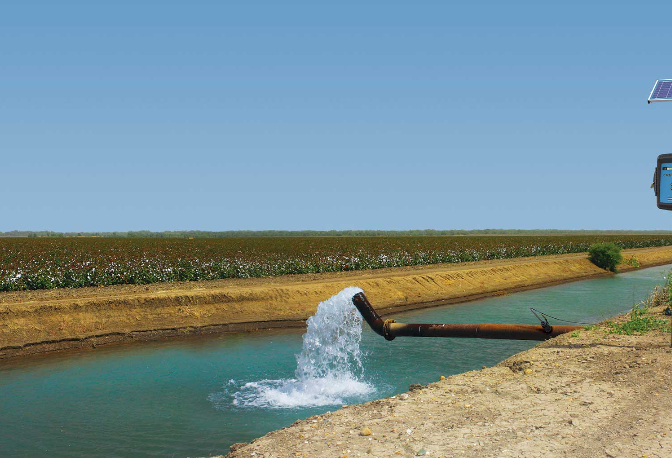

AgriFlo XCi phù hợp cho công ty khai thác công trình thủy lợi, trang trại quy mô lớn, khu chăn nuôi, nhà máy chế biến nông sản và dự án tưới tiết kiệm. Dữ liệu lưu lượng có thể được sử dụng để phân bổ nước, đánh giá hiệu suất bơm, kiểm soát chi phí năng lượng, lập báo cáo sử dụng nước và phát hiện thất thoát.

• Trạm bơm sông hoặc giếng: Đo lưu lượng đường ống và kết hợp áp suất, RPM, nhiệt độ động cơ.
• Tưới pivot và đường ống chính: Theo dõi lượng nước cấp theo khu vực hoặc mùa vụ.
• Điểm phân phối và kênh tưới: Đo qua cảm biến area/velocity, máng hoặc đập tràn.
• Nước thải chăn nuôi: Đo dòng có cặn và chất thải mà không dùng bộ phận cơ khí quay.
• Hồ và đập nông nghiệp: Theo dõi mực nước, lưu lượng ra và chất lượng nước.
• Quản lý chất lượng nước tưới: Bổ sung EC, pH, DO hoặc sonde đa chỉ tiêu qua card phù hợp.
• Cảnh báo từ xa: Phát hiện lưu lượng thấp, mất nước, bơm lỗi hoặc vượt ngưỡng vận hành.

✅ Thông Số Kỹ Thuật Chính

• Khối lượng: Xấp xỉ 5 kg.
• Kích thước: 365 mm cao x 260 mm rộng x 170 mm sâu.
• Cấp bảo vệ: IP66.
• Vật liệu vỏ: Polycarbonate ổn định tia UV.
• Nhiệt độ với pin trong: -15 đến +50 °C.
• Nhiệt độ dùng nguồn ngoài, tháo pin trong: -20 đến +65 °C.
• Màn hình: LCD chữ-số có đèn nền, 16 ký tự x 2 dòng.
• Bộ nhớ: 2 MB flash, khoảng 600.000 giá trị rời rạc.
• Nguồn: Pin trong 12 VDC, 7,2 Ah; hỗ trợ tấm pin mặt trời hoặc sạc nguồn lưới.
• Phần mềm: FloCom+ để cấu hình, tải dữ liệu và kiểm tra hồ sơ vận tốc.
• Phương pháp vận tốc: Doppler siêu âm chìm.
• Dải vận tốc: ±0,025 đến ±8,0 m/s.
• Độ chính xác vận tốc: ±1% đến 3,0 m/s.
• Dải độ sâu: 4 m phía trên mặt cảm biến.
• Độ phân giải độ sâu: 1 mm.
• Cảm biến insert: Ống 0,1 đến 2,54 m; ren 2 inch BSP hoặc NPT.
• Cảm biến area/velocity: Ống 0,15 đến 2,54 m hoặc kênh rộng khuyến nghị tới 3 m.
• Cảm biến velocity: Ống 0,15 đến 2,54 m; dùng cho ống đầy hoặc kênh hở khi có đo độ sâu riêng.

✅ Hướng Dẫn Chọn Cấu Hình Và Lắp Đặt

Việc chọn AgriFlo XCi cần dựa trên đường kính ống hoặc kích thước kênh, dải vận tốc, loại nước, nguồn điện, số tham số và yêu cầu truyền dữ liệu. Với đường ống bơm đầy, cảm biến insert thường là lựa chọn kinh tế. Với ống không đầy hoặc kênh, cảm biến area/velocity đo đồng thời vận tốc và độ sâu. Với máng hoặc đập, ưu tiên cảm biến độ sâu và phương trình công trình.

• Khảo sát điểm đo: Xác định đoạn ống thẳng, trạng thái đầy/không đầy, bùn cặn và khả năng tiếp cận.
• Chọn card: Doppler Card cho cảm biến MACE; SDI-12, I/O, Pulse I/O, FloSI hoặc WebComm theo tín hiệu và hệ thống đích.
• Tính nguồn: Cân đối công suất tấm pin mặt trời với tải cảm biến và tần suất truyền.
• Hiệu chuẩn hình học: Nhập đúng đường kính, tiết diện, cao trình và thông số máng/đập.
• Bảo trì: Kiểm tra cáp, vị trí cảm biến, bám bẩn, pin, đầu nối và độ kín vỏ.
• Quản lý dữ liệu: Xác định chu kỳ ghi, ngưỡng cảnh báo và định dạng xuất ngay từ khi cấu hình.

✅ Kết Luận

AgriFlo XCi là nền tảng đo lưu lượng và quan trắc nông nghiệp linh hoạt, phù hợp từ một đường ống bơm đến trạm quản lý nước đa chỉ tiêu. Cảm biến Doppler không có bộ phận chuyển động, nền tảng năm card, nguồn mặt trời và HydroVu giúp hệ thống giảm bảo trì, mở rộng theo nhu cầu và cung cấp dữ liệu phục vụ quyết định vận hành tưới.

Để lựa chọn cấu hình AgriFlo XCi phù hợp với loại đường ống, kênh tưới, cảm biến bổ sung và phương án giám sát từ xa, hãy liên hệ Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC để được tư vấn cấu hình, khảo sát điểm đo, lựa chọn cảm biến và nhận báo giá phù hợp với yêu cầu dự án quan trắc nước.
