Hệ Thống Đo Lưu Lượng Kênh Hở HVFlo XCi

HVFlo XCi là hệ thống đo lưu lượng kênh hở dạng ghi dữ liệu di động, được thiết kế cho nước thải, nước mưa và dòng xả công nghiệp tại những vị trí có điều kiện thủy lực biến động mạnh. Thiết bị kết hợp bộ ghi dữ liệu dùng pin với cảm biến Doppler đo vận tốc và cảm biến đo độ sâu, nhờ đó có thể theo dõi dòng chảy trong ống chảy không đầy, kênh hở và nhiều điểm đo có nguy cơ ngập nước.

Khác với các giải pháp chỉ phù hợp cho điều kiện dòng ổn định, HVFlo XCi được phát triển cho các chiến dịch khảo sát lưu lượng dài hạn hoặc ngắn hạn, nơi có thể xuất hiện dòng chảy ngược, dâng nước, ống đầy tạm thời hay thay đổi tiết diện ướt. Kết cấu IP68, nguồn pin sạc, bộ nhớ lớn và tùy chọn truyền thông từ xa giúp đội vận hành giảm số lần xuống hiện trường nhưng vẫn duy trì dữ liệu liên tục phục vụ đánh giá hệ thống thoát nước.

✅ Tổng Quan Về HVFlo XCi

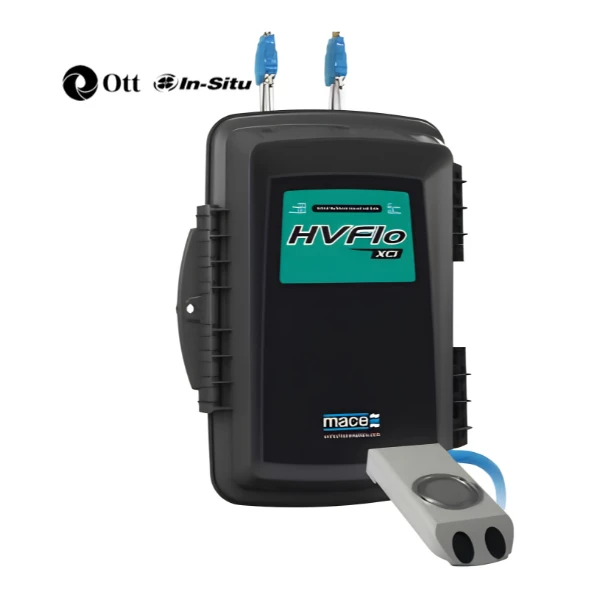

HVFlo XCi là một hệ thống hoàn chỉnh gồm bộ ghi lưu lượng, nguồn điện tích hợp, giao diện cấu hình và cảm biến đo tại hiện trường. Trong cấu hình area/velocity, cảm biến đồng thời ghi vận tốc dòng và độ sâu nước; bộ ghi sử dụng thông tin tiết diện để tính lưu lượng. Khi chỉ cần đo vận tốc hoặc khi độ sâu được cung cấp bởi cảm biến khác, hệ thống cũng có thể làm việc với cảm biến Doppler velocity tương thích.

Thiết kế di động đặc biệt hữu ích cho các chương trình khảo sát I&I, đánh giá khả năng tải của mạng lưới cống, đo lưu lượng trước và sau cải tạo, kiểm tra trạm bơm hoặc theo dõi nước mưa. Người dùng có thể cấu hình chu kỳ ghi phù hợp với mục tiêu khảo sát, tải dữ liệu tại hiện trường bằng phần mềm FloCom+ hoặc bổ sung WebComm để truyền dữ liệu qua mạng di động.

✅ Nguyên Lý Đo Doppler Và Công Nghệ MASP

1. Đo Vận Tốc Trung Bình Trên Toàn Tiết Diện

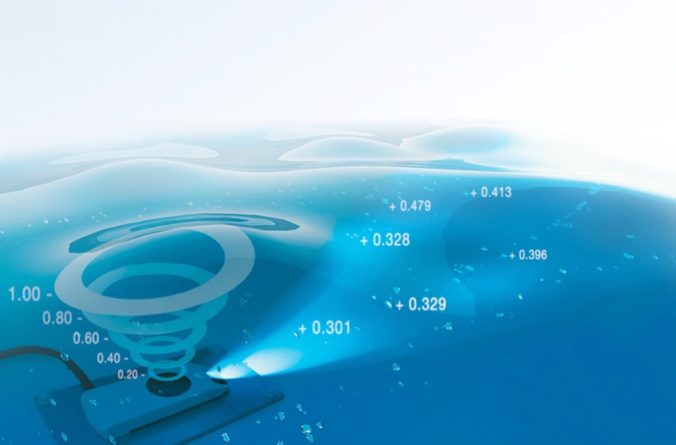

Cảm biến MACE phát sóng siêu âm Doppler liên tục vào dòng nước và phân tích tín hiệu phản hồi từ cặn lơ lửng, bọt khí hoặc các hạt chuyển động theo dòng. Công nghệ MACE Advanced Signal Processing – MASP xử lý phổ tín hiệu trên vùng đo rộng thay vì chỉ lấy một điểm vận tốc cục bộ. Kết quả là giá trị vận tốc trung bình đại diện tốt hơn cho toàn tiết diện, đặc biệt trong nước thải và nước mưa có phân bố vận tốc không đồng đều.

• Lợi ích đo lường: Giảm phụ thuộc vào giả định hồ sơ vận tốc lý tưởng và phù hợp hơn với dòng chảy thực tế trong cống.
• Điều kiện thủy lực: Hỗ trợ đo trong trạng thái ống đầy, dâng nước hoặc dòng chảy ngược theo mô tả của nhà sản xuất.
• Dải vận tốc: Từ ±0,025 đến ±8,0 m/s, phù hợp từ dòng chậm đến các đợt lưu lượng tăng nhanh.

2. Đo Độ Sâu Bằng Màng Gốm Áp Suất

Trong cấu hình cảm biến area/velocity, độ sâu được đo bằng phần tử áp suất gốm có bề mặt phẳng. Hình dạng này giúp dòng nước đi qua ít bị lệch hướng, hạn chế hiệu ứng giảm áp tại vận tốc cao và hỗ trợ bề mặt tự làm sạch. Dữ liệu độ sâu được kết hợp với vận tốc và hình học điểm đo để tính diện tích ướt và lưu lượng.

• Dải đo độ sâu: Toàn thang 4 m phía trên mặt cảm biến.
• Độ phân giải: 1 mm, phù hợp theo dõi thay đổi mực nước nhỏ trong chu kỳ ghi.
• Khả năng quá dải: Chịu quá dải tới 60 m mà không hư hỏng theo tài liệu kỹ thuật.

✅ Tính Năng Nổi Bật Của HVFlo XCi

1. Vỏ IP68 Cho Điểm Đo Có Nguy Cơ Ngập

Vỏ polycarbonate ổn định tia UV đạt IP68 cho phép HVFlo XCi làm việc tại các hố ga, công trình thoát nước hoặc khu vực có khả năng bị ngập hoàn toàn. Đây là khác biệt quan trọng so với các bộ ghi lưu lượng chỉ chống mưa, bởi sự cố dâng nước có thể xảy ra đúng vào thời điểm dữ liệu lưu lượng cần được thu thập nhất.

2. Lắp Cảm Biến Nhanh Với ZX SnapStrap

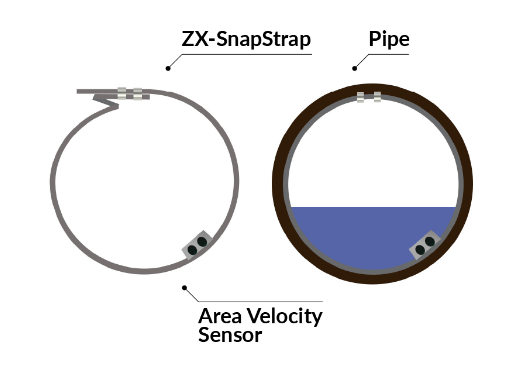

Đai ZX SnapStrap được thiết kế để cố định cảm biến vào thành trong của ống mà không tạo vật cản lớn. Cấu hình đai có thể đưa vào và tháo ra nhanh, hỗ trợ di chuyển hệ thống giữa nhiều điểm khảo sát. Với ống tròn chảy không đầy, cảm biến area/velocity được đặt ở đáy để đồng thời tiếp xúc với dòng và đo cột nước phía trên.

3. Bộ Nhớ Và Nguồn Pin Cho Khảo Sát Dài Hạn

Bộ nhớ flash 2 MB hỗ trợ khoảng 600.000 giá trị rời rạc. Tài liệu kỹ thuật nêu khả năng lưu dữ liệu điển hình khoảng hai năm với ba tham số ở chu kỳ năm phút. Nguồn pin 12 VDC 7,2 Ah bên trong cung cấp thời gian vận hành điển hình khoảng 180 ngày ở chu kỳ năm phút khi thực hiện tải dữ liệu hằng ngày qua WebComm. Thời gian thực tế phụ thuộc cấu hình cảm biến, truyền thông và điều kiện môi trường.

• Khả năng mang vác: Khối lượng xấp xỉ 5 kg, thuận tiện hơn cho đội khảo sát lưu lượng lưu động.
• Chu kỳ ghi: Có thể cấu hình theo mục tiêu khảo sát để cân bằng độ phân giải thời gian và thời lượng pin.
• Nguồn sạc lại: Hạn chế chi phí thay pin dùng một lần trong các chiến dịch đo lặp lại.

4. Triển Khai Trong Cống Và Mạng Lưới Thoát Nước

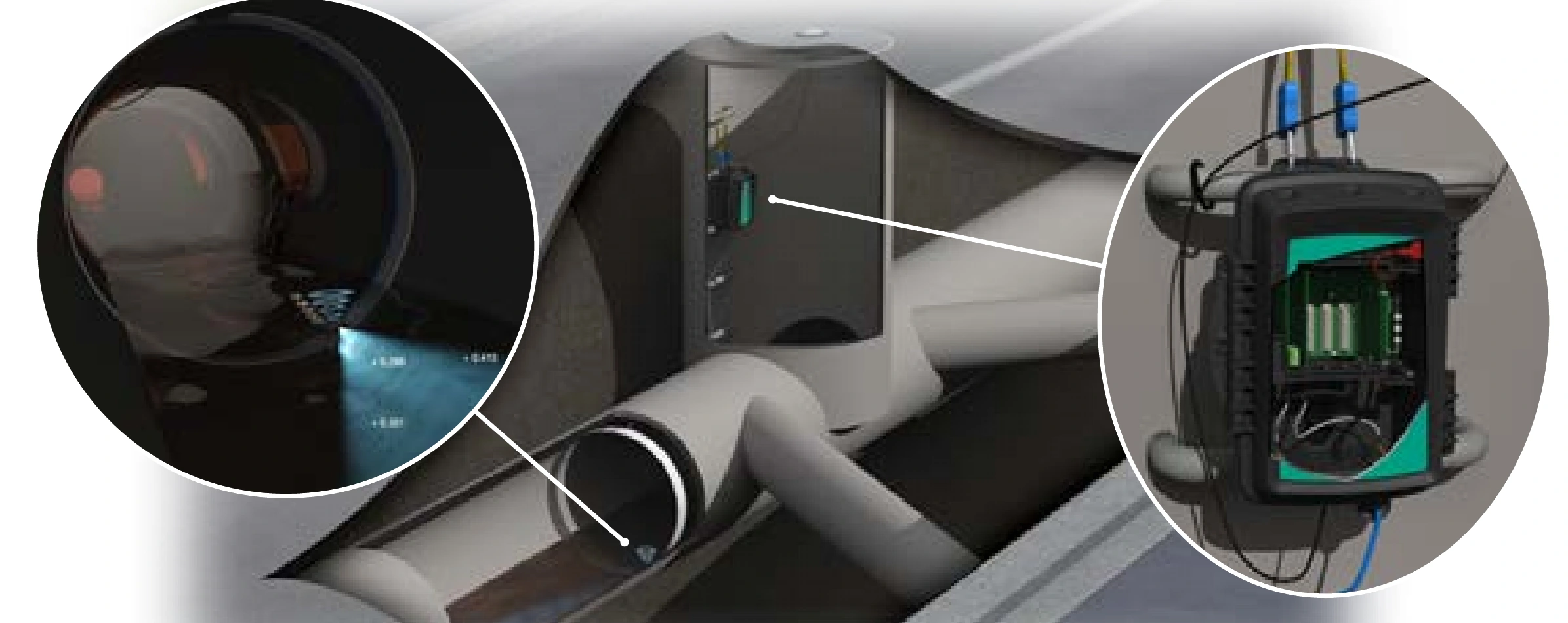

Hình minh họa từ brochure cho thấy hệ thống được bố trí với cảm biến trong ống và bộ ghi tại vị trí tiếp cận. Cách triển khai này phù hợp cho khảo sát lưu lượng cống, đánh giá thấm nhập – xâm nhập, theo dõi tràn cống hỗn hợp và xác định hiệu quả cải tạo. Khi lập phương án, cần khảo sát tiết diện, mức bùn cặn, vị trí đặt cảm biến và nguy cơ vật rắn va đập để bảo vệ chất lượng dữ liệu.

5. Truyền Dữ Liệu Từ Xa Qua WebComm Và HydroVu

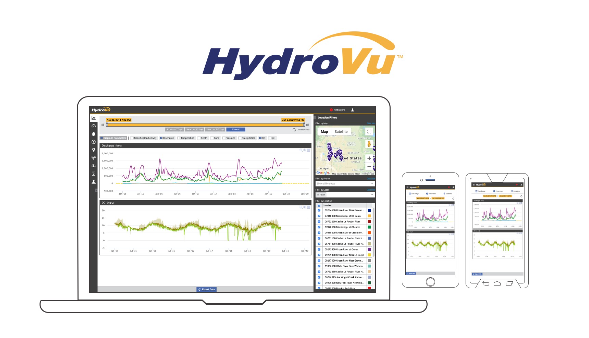

Tùy chọn WebComm cho phép bộ ghi truyền dữ liệu qua mạng GSM/4G. Người dùng có thể truy cập WebComm Server để xem dữ liệu và cấu hình từ xa hoặc sử dụng HydroVu Data Services cho biểu đồ, quản lý nhiều trạm, cảnh báo và xuất dữ liệu qua API. Cấu hình truyền thông giúp phát hiện nhanh biến động lưu lượng, giảm chuyến đi lấy dữ liệu và hỗ trợ phản ứng sớm khi có nguy cơ tràn hoặc quá tải.

✅ Ứng Dụng Thực Tế Tại Việt Nam

HVFlo XCi phù hợp cho các đơn vị cấp thoát nước, khu công nghiệp, nhà máy xử lý nước thải, tư vấn hạ tầng và cơ quan quản lý cần dữ liệu lưu lượng tại điểm không thể lắp đồng hồ cố định. Hệ thống đặc biệt có giá trị khi cần đo tạm thời để xác minh thiết kế, kiểm tra hiệu suất hoặc lập mô hình thủy lực.

• Khảo sát I&I: Xác định nước mưa và nước ngầm xâm nhập mạng lưới thoát nước.
• Theo dõi tràn cống: Ghi nhận diễn biến lưu lượng trước, trong và sau sự kiện mưa.
• Trạm bơm: Đánh giá lưu lượng vào, chu kỳ vận hành và khả năng tải của trạm.
• Xả thải công nghiệp: Theo dõi lưu lượng xả tại kênh hoặc ống chảy không đầy.
• Đánh giá cải tạo: So sánh dữ liệu trước và sau sửa chữa, chống thấm hoặc thay đổi tuyến cống.
• Đo phục vụ thanh toán: Thiết lập mạng đo tạm thời hoặc dài hạn khi điều kiện lắp đặt phù hợp yêu cầu quản lý.

✅ Thông Số Kỹ Thuật Chính

• Khối lượng: Xấp xỉ 5 kg.
• Kích thước bộ ghi: 365 mm cao x 260 mm rộng x 170 mm sâu.
• Cấp bảo vệ vỏ: IP68.
• Vật liệu vỏ: Polycarbonate ổn định tia UV, thông khí với khí quyển.
• Nhiệt độ vận hành với pin trong: -15 đến +50 °C.
• Nhiệt độ vận hành dùng nguồn ngoài, tháo pin trong: -20 đến +65 °C.
• Bộ nhớ chương trình: 2 MB flash, đủ cho khoảng 600.000 giá trị rời rạc.
• Lưu trữ điển hình: Khoảng 2 năm với 3 tham số, chu kỳ ghi 5 phút.
• Nguồn: Pin trong 12 VDC, 7,2 Ah.
• Thời lượng điển hình: Khoảng 180 ngày ở chu kỳ 5 phút với tải dữ liệu hằng ngày qua WebComm.
• Phần mềm: FloCom+ để cấu hình, tải dữ liệu và kiểm tra hồ sơ vận tốc.
• Truyền thông từ xa: WebComm qua mạng GSM/4G.
• Phương pháp đo vận tốc: Doppler siêu âm chìm.
• Dải vận tốc: ±0,025 đến ±8,0 m/s.
• Độ chính xác vận tốc: ±1% đến 3,0 m/s.
• Dải đo độ sâu: 4 m phía trên mặt cảm biến.
• Độ phân giải độ sâu: 1 mm.
• Đường kính ống tương thích với cảm biến tiêu chuẩn: 0,15 đến 2,54 m.
• Chiều rộng kênh khuyến nghị: Tối đa 3 m; kênh rộng hơn cần khảo sát dòng chảy đáng tin cậy để tối ưu độ chính xác.

✅ Hướng Dẫn Chọn Cấu Hình Và Tích Hợp

Trước khi chọn HVFlo XCi, cần xác định loại tiết diện, mức nước tối thiểu, dải vận tốc dự kiến, khả năng dòng chảy ngược và thời gian khảo sát. Cảm biến area/velocity phù hợp khi cần đo đồng thời vận tốc và độ sâu trong ống chảy không đầy hoặc kênh hở. Cảm biến velocity phù hợp khi đã có nguồn đo độ sâu riêng hoặc điểm đo là ống đầy. Độ sâu tối thiểu của cảm biến vận tốc và điều kiện có hạt phản xạ siêu âm cũng cần được kiểm tra.

• Vị trí lắp: Ưu tiên đoạn dòng ổn định, tránh ngay sau co, van, bậc rơi hoặc vùng xoáy mạnh nếu có thể.
• Tiết diện: Đo chính xác kích thước ống hoặc nhập đúng hình học kênh để tính diện tích ướt.
• Bảo trì: Lập lịch kiểm tra bùn cặn, rác bám, tình trạng cáp và vị trí đai giữ cảm biến.
• Truyền thông: Khảo sát vùng phủ sóng trước khi chọn WebComm và tần suất tải dữ liệu.
• An toàn: Tuân thủ quy trình làm việc trong không gian hạn chế và đánh giá khí độc tại hố ga hoặc cống.

✅ Kết Luận

HVFlo XCi là giải pháp đo lưu lượng Doppler di động dành cho các điểm quan trắc khó, nơi yêu cầu vỏ IP68, pin dài ngày, dữ liệu liên tục và khả năng xử lý điều kiện dòng biến động. Việc kết hợp công nghệ MASP, cảm biến area/velocity, bộ ghi dữ liệu và tùy chọn HydroVu giúp hệ thống đáp ứng từ khảo sát thủy lực ngắn hạn đến mạng giám sát nước thải dài hạn.

Để xây dựng cấu hình HVFlo XCi phù hợp với đường kính ống, dải lưu lượng, thời gian ghi và phương án truyền dữ liệu, hãy liên hệ Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instrument JSC để được tư vấn cấu hình, khảo sát điểm đo, lựa chọn cảm biến và nhận báo giá phù hợp với yêu cầu dự án quan trắc nước.
