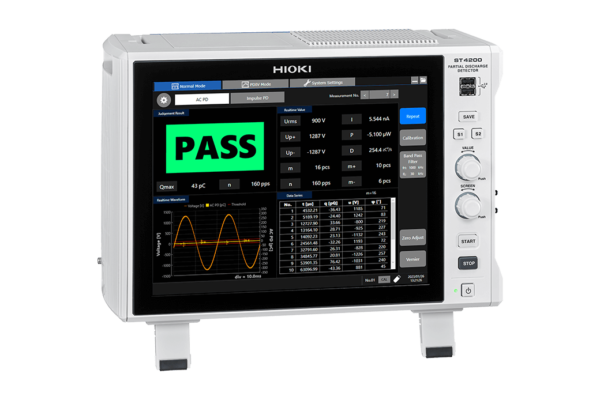

ST4200 được sản xuất bởi tập đoàn Hioki – Nhật Bản. Đây là thiết bị có khả năng kiểm tra phóng điện cục bộ dành riêng cho động cơ xe điện. Với thiết bị này, bạn có thể tùy chỉnh quy trình kiểm tra của mình theo nhu cầu cụ thể. Giúp bạn phát hiện các lỗi tiềm ẩn một cách tốt nhất.
Những tính năng cơ bản của ST4200

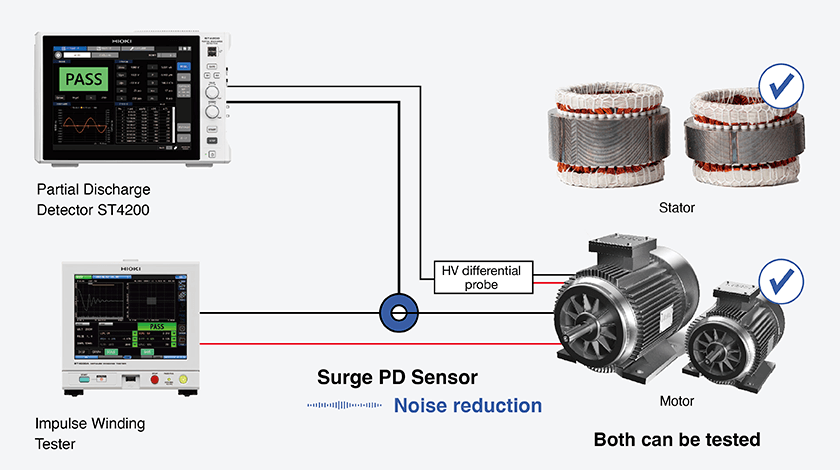

ST 4200 có khả năng chống nhiễu với tần số cao
Kiểm tra phóng điện cục bộ trên dây chuyền sản xuất bằng ăng-ten vi sóng rất dễ bị nhiễu. Sử dụng CT tần số cao giúp giảm thiểu tiếng ồn, đơn giản hóa việc lắp đặt bằng cách giảm nhu cầu định vị chính xác và do đó ngăn ngừa lỗi đo lường. Thiết bị này cũng cho phép kiểm tra PD đột biến đối với động cơ đã hoàn thiện.

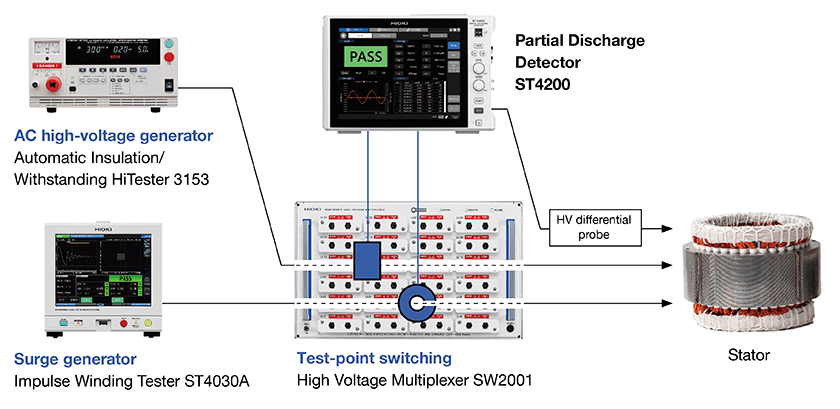

Hệ thống đơn giản hóa để giảm tác động tiếng ồn
Các môi trường thử nghiệm phức tạp thường đi kèm với tiếng ồn cao. Khả năng chống nhiễu cao của ST4200 có thể được giảm thiểu hơn nữa bằng cách tích hợp với SW2001. Thiết kế này làm giảm đáng kể độ phức tạp của hệ thống dây điện. Giúp giảm hiệu quả các nguồn tiếng ồn tiềm ẩn như nhiễu điện từ (EMI), vòng đất và ghép nối điện dung. Từ đó, mang lại các phép đo chính xác và đáng tin cậy hơn.

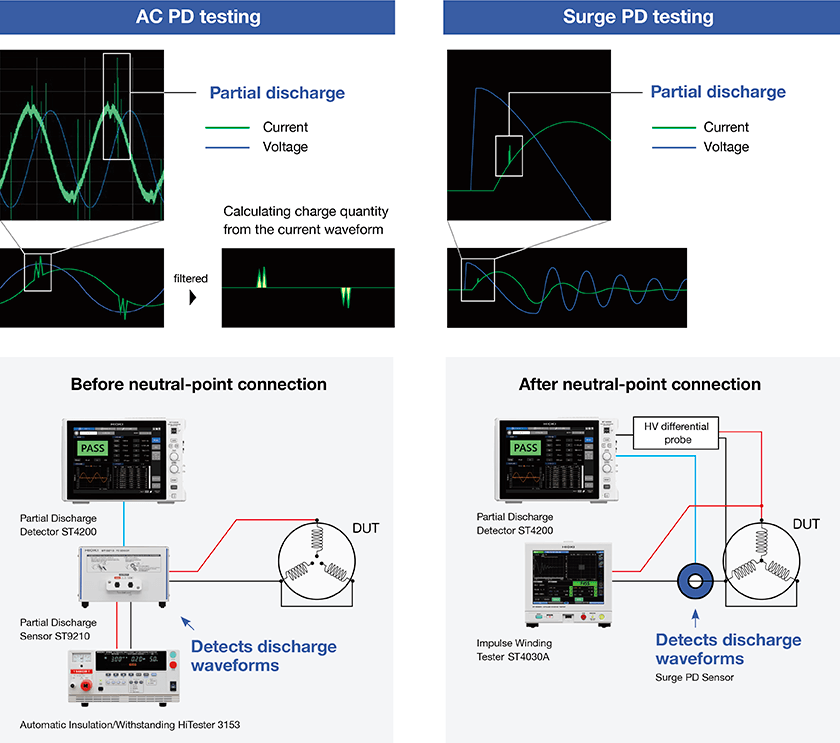

Phát hiện PD chế độ kép
ST4200 giúp phát hiện các khiếm khuyết cách điện trong cuộn dây động cơ bằng thử nghiệm AC PD và thử nghiệm Surge PD. Khả năng lựa chọn giữa hai loại thử nghiệm PD cho phép bạn tùy chỉnh quy trình kiểm tra của mình theo nhu cầu cụ thể của từng động cơ, tối đa hóa khả năng phát hiện các lỗi tiềm ẩn.
Thông số kỹ thuật chi tiết của ST4200 Hioki
Đo lường AC PD
| Phương pháp phát hiện | Phương pháp đo lượng điện tích xả sử dụng trở kháng được phát hiện và bộ lọc thông dải |
|---|---|
| Dải tần số thử nghiệm (điện áp áp dụng) | 45 Hz đến 1,1 kHz |
| Phạm vi đo lượng điện tích | 10 pC ≤ Q ≤ 500 pC 10 pC ≤ Q ≤ 2500 pC |
| Các thông số đo lường | Cường độ PD lặp lại tối đa (Q max), số xung PD (m, m+, m-), xung tới PD (n), giá trị điện áp RMS (U rms), giá trị đỉnh điện áp (Up+, Up-), dòng xả trung bình (I), công suất xả (P), tốc độ bậc hai (D), điện tích biểu kiến xung PD (q), góc pha xung PD (φ)[Chế độ PDIV] Điện áp bắt đầu PD (Ui), Điện áp tắt PD (Ue) |
Đo xung PD (surge PD)
| Phương pháp phát hiện | Phát hiện dòng điện xả bằng CT và bộ lọc kỹ thuật số |
|---|---|
| Tỷ lệ lấy mẫu | 200 MS/giây |
| Các thông số đo lường | Độ lớn phóng điện đỉnh PD (Qpk), số lượng PD chuỗi xung (m)[Chế độ PDIV] (các thông số chế độ bình thường cộng với các thông số sau) Điện áp khởi tạo PD (PDIV), điện áp khởi tạo PD lặp lại (RPDIV), điện áp dập tắt PD lặp lại (RPDEV), điện áp dập tắt PD (PDEV), độ lớn phóng điện đỉnh PD lặp lại (RQpk) |
Thông số kỹ thuật được chia sẻ bởi phép đo AC PD và xung PD (surge PD)

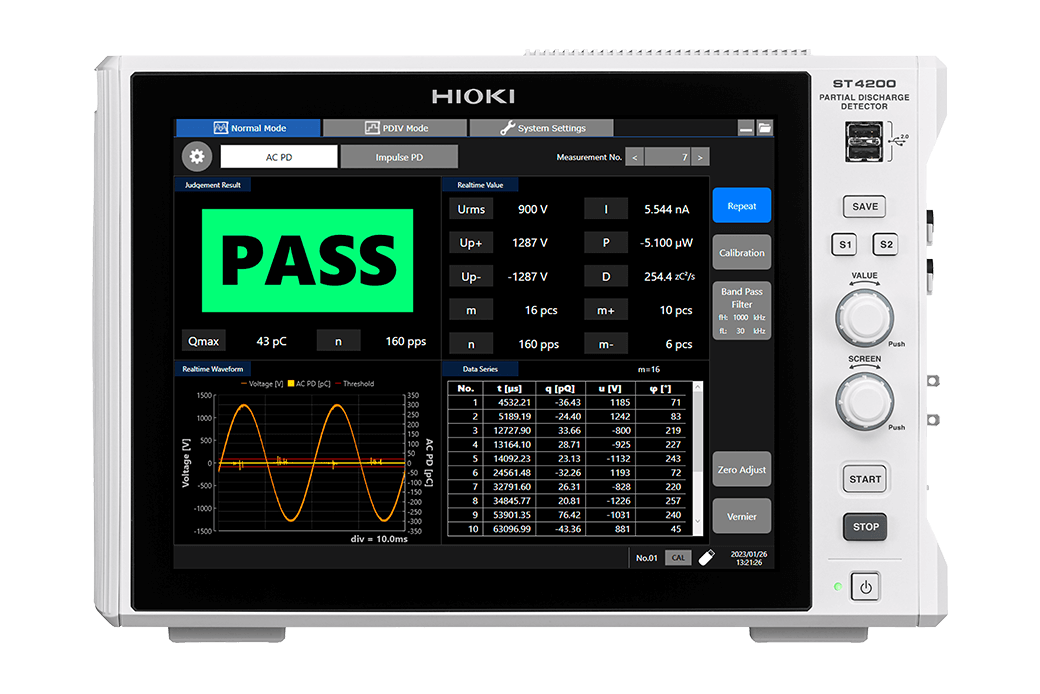

| Chức năng | Chức năng hiển thị đồ thị, chức năng phán đoán |
|---|---|
| Khả năng lưu trữ | Thẻ nhớ SD, ổ USB, ổ SSD (Chỉ sử dụng phương tiện lưu trữ do Hioki bán.) |
| Tác động tần số vô tuyến bức xạ | 50 pC hoặc ít hơn (ở 10 V/m) |
| Tác động của tần số vô tuyến dẫn điện | 50 pC hoặc ít hơn (ở 10 V) |
| Tác động của tiếng ồn | 50 pC hoặc ít hơn (với độ nhiễu xung là 1 kV và độ rộng xung là 50 ns) |
| Giao diện | LAN, USB, RS-232C |
| Nguồn điện | Điện áp: 100 đến 240 V AC, công suất: 300 VA |
| Kích thước bên ngoài | 353 mm (13,9 in.) W × 235 mm (9,25 in.) H × 154,8 mm (6,09 in.) |
| Khối lượng | 7,3 kg có U8332, 7,1 kg nếu không có U8332 |
| Phụ kiện đi kèm | Dây nguồn × 1, lưu ý khi vận hành × 1, hướng dẫn khởi động × 1 |
