RM3542C/RM3542C-3: Đồng hồ đo điện trở in-line

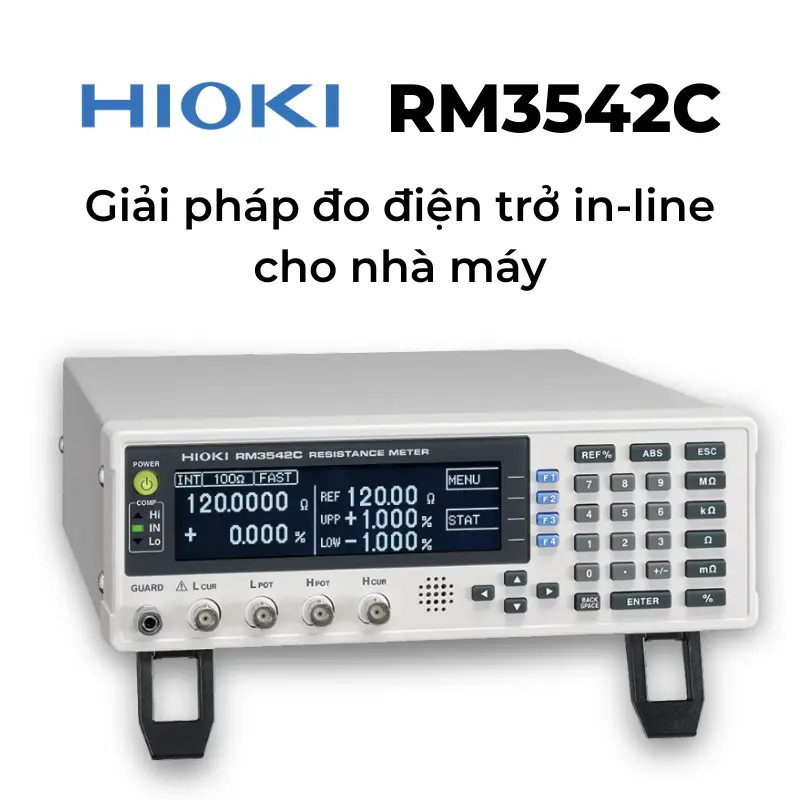

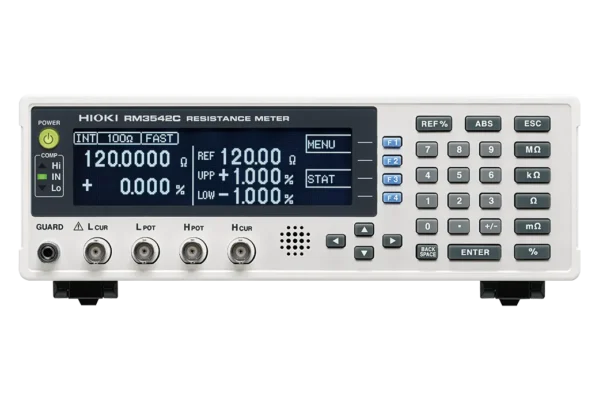

HIOKI RM3542C / RM3542C-3 – Đồng hồ đo điện trở DC cho kiểm tra tự động in-line

Được thiết kế cho môi trường nhà máy và dây chuyền tự động, HIOKI RM3542C tập trung vào 3 yếu tố quan trọng trong sản xuất hàng loạt: tốc độ – độ lặp lại – độ tin cậy khi tiếp xúc đầu dò. Thiết bị phù hợp để kiểm tra điện trở chip, ferrite beads, cuộn cảm/choke… trong điều kiện line nhiều nhiễu, yêu cầu takt time ngắn và tiêu chí QC chặt.

Tại Công ty Cổ phần Thiết Bị Thắng Lợi (victory.com.vn), sản phẩm thường được tư vấn triển khai theo bài toán thực tế: tối ưu thời gian đo, giảm lỗi tiếp xúc gây dừng line, và tích hợp I/O cho hệ thống phân loại tự động.

Điểm nổi bật cho sản xuất khu công nghiệp

• Jumper Mode: tăng tốc kiểm tra linh kiện điện trở rất thấp (jumper/“0 ohm”), giúp duy trì throughput; brochure nêu mức tối ưu tới 76% thời gian kiểm tra trong ví dụ minh hoạ.
• Ổn định trong môi trường nhiễu nhờ kiến trúc cách ly galvanic và tối ưu dải trung gian (ví dụ 3 Ω, 300 Ω) để tăng S/N, giảm dao động kết quả.
• Giảm lỗi tiếp xúc: có Contact Check (phát hiện rung tiếp xúc), Voltage Monitor (theo dõi thay đổi điện áp đo do tiếp xúc/dao động cơ khí), và cơ chế Retry tự đo lại khi phát hiện “probe bounce”.
• Bảo vệ linh kiện nhỏ/nhạy: Applied Voltage Limit giới hạn điện áp đặt ≤ 5V để giảm “stress” khi kiểm tra vi linh kiện.

Tính năng nâng cao (tùy phiên bản):

• BIN Measurement (tối đa 7 mức 0–6): phân loại trong máy và xuất trực tiếp qua I/O (RM3542C-3).
• ΔR Function: so sánh kết quả giữa 2 công đoạn/2 thiết bị, tự động báo NG khi sai lệch vượt ngưỡng (RM3542C-3).
• Stage Mismatch Prevention: chống nhầm đấu nối stage 1/2 (xuất EOM pin khác nhau cho từng stage).
• Độ chính xác đảm bảo 90 ngày (RM3542C-3) cho kiểm tra dung sai chặt.

Ứng dụng gợi ý

• SMT/EMS: kiểm tra điện trở chip trên fixture, trạm kiểm tra tự động, hoặc khâu phân loại trước đóng gói
• Ferrite beads / filter: ưu tiên đo “low-stress” (≤5V), giảm nguy cơ ảnh hưởng đặc tính
• Sorting / taping / packaging: dùng BIN để phân hạng nhanh; hoặc ΔR để kiểm soát chất lượng theo công đoạn

Thông số kỹ thuật

Phương pháp đo & dải đo

• Đại lượng đo: điện trở DC
• Phương pháp: 4-terminal DC (4 dây), tín hiệu dòng không đổi (constant current)
• Cổng đo: BNC female, bước 22 mm
• Tốc độ đo: FAST / MED / SLOW
• Dải so sánh (Comparator – ABS/REF%):
  • Low power OFF: 0.00 mΩ đến 120.00 MΩ
  • Low power ON: 0.0 mΩ đến 1200.0 Ω

Tối ưu tiếp xúc & bảo vệ linh kiện

• Applied Voltage Limit: giới hạn điện áp đặt ≤ 5V (chế độ bảo vệ)
• Contact Check: ngưỡng 50/100/150/200 (mặc định)/300/400/500 Ω; báo CE_HI/CE_LO và xuất tín hiệu
• Contact Improvement: lựa chọn dòng 17/25/35 (mặc định)/50 mA
• Retry: tự đo lại khi phát hiện rung tiếp xúc (probe bounce)

Trigger/Delay & bù nhiệt điện

• Trigger: internal (đo liên tục) / external trigger
• Delay 1: 0.0–100.0 ms; Delay 2 theo từng range: 0.0–100.0 ms
• OVC (Offset Voltage Compensation): đảo cực dòng để loại bỏ offset do nhiệt điện

Giao tiếp & I/O (phù hợp tích hợp line)

• EXT I/O: vào/ra cách ly quang, NPN open-collector; max load 30V, max 50 mA/ch; có nguồn cách ly +5V và +12V xuất ra
• RS-232C (kèm yêu cầu thiết bị in): 9600 bps, 8N1, không parity
• GP-IB: chỉ hỗ trợ ở RM3542C-2

Môi trường & tiêu chuẩn

• Nhiệt độ/độ ẩm hoạt động: 0–40°C, ≤80%RH (không ngưng tụ)
• Nguồn: 100–240 VAC 50/60 Hz, tiêu thụ 30 VA
• Kích thước/khối lượng: 260 (W) × 88 (H) × 300 (D) mm, khoảng 2.9 kg
• Tiêu chuẩn: EMC EN61326, EN61000; an toàn EN61010 (brochure cũng nhắc tuân thủ EN61326 Class A cho môi trường công nghiệp)

Phụ kiện & tùy chọn

• Phụ kiện kèm theo: startup guide, operation guide, dây nguồn, EXT I/O connector (male)
• Tùy chọn/đồ gá: probe 9140-10, fixture 9262/9263/IM9100…; khuyến nghị cáp đo (điện trở dây, điện dung, vật liệu cách điện…)
