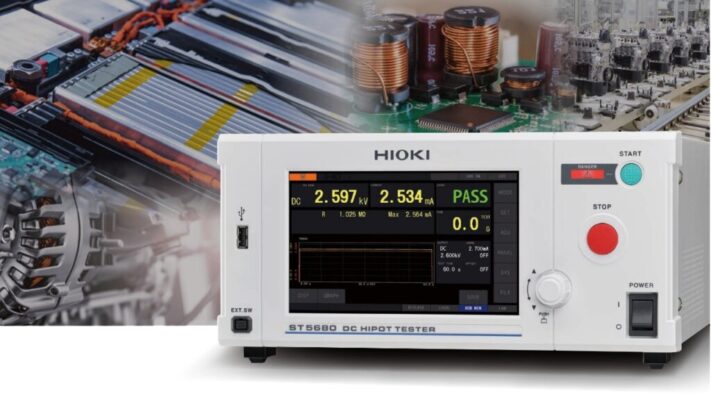

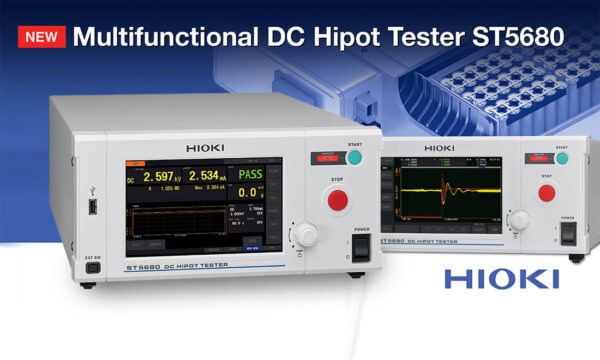

Máy kiểm tra điện áp cao DC ST5680A được Hioki ra mắt ngày 2 tháng 6 năm 2026 vừa qua. Đây là thiết bị được thiết kế để kiểm tra điện áp cao DC. Điện trở cách điện của các cell, module và bộ pin xe điện. Cụ thể, mời bạn xem phần nội dung được trình bày chi tiết ở bài viết dưới đây của Công ty Cổ phần Thiết bị Thắng Lợi.
Bối cảnh phát triển của máy kiểm tra điện áp cao DC ST5680A
Với sự phổ biến toàn cầu của xe điện (EV) và sự phát triển của công nghệ lái tự động. Các linh kiện điện và điện tử ô tô cần đáp ứng các tiêu chuẩn độ tin cậy ngày càng cao. Đặc biệt, pin xe điện lưu trữ một lượng lớn năng lượng làm nguồn cho xe. Những lỗi nhỏ hoặc sự nhiễm bẩn ảnh hưởng đến lớp cách điện bên trong. Có thể dẫn đến những rủi ro nghiêm trọng, bao gồm điện giật hoặc hỏa hoạn.
Do đó, việc kiểm tra điện áp cao và cách điện, nhằm đảm bảo an toàn và chất lượng pin đã trở thành một quy trình quan trọng trên dây chuyền sản xuất.
Những thách thức mà các kỹ sư kiểm tra pin xe điện trên dây truyền sản xuất gặp phải
Đồng thời, khi sản xuất pin xe điện được toàn cầu hóa. Các kỹ sư tại hiện trường đang phải đối mặt với một số thách thức:
- Để tuân thủ các chứng nhận khác nhau tại mỗi khu vực, mỗi nhà máy lại sử dụng các thiết bị kiểm tra điện áp cao DC khác nhau. Gây khó khăn trong việc chuẩn hóa, làm phức tạp công tác bảo trì và quản lý chứng nhận.
- Đối với việc kiểm tra mô-đun và bộ sản phẩm. Thường cần đến các thiết bị kiểm tra độ thông mạch bên ngoài hoặc các bước kiểm tra bổ sung. Điều này dẫn đến thiết kế thiết bị phức tạp hơn. Thời gian thiết lập và thời gian chu kỳ lâu hơn.
- Khi cần quan sát hành vi của điện áp và dòng điện trong các thử nghiệm điện áp cao dưới dạng sóng. Họ phải xây dựng một hệ thống đo lường riêng biệt với máy hiện sóng, đầu dò điện áp cao và đầu dò dòng điện. Điều này tạo ra khoảng cách so với điều kiện thực tế trên đường dây. Đồng thời tách nhật ký thử nghiệm khỏi dữ liệu dạng sóng, làm giảm hiệu quả phân tích.
Máy kiểm tra điện áp cao DC ST5680A Hioki ra đời giúp giải quyết các vấn đề kiểm tra Pin xe điện trên dây chuyền sản xuất
Để giải quyết những vấn đề này, Hioki đã phát triển ST5680A. Tích hợp các chức năng tuân thủ tiêu chuẩn an toàn toàn cầu, kiểm tra tiếp điểm và phân tích dạng sóng vào một thiết bị kiểm tra điện áp cao DC duy nhất.
- Tuân thủ các chứng nhận CE, UKCA và CSA (NRTL).
- Điện áp đầu ra tối đa 8 kV / 20 mA cho các thử nghiệm điện áp cao DC.
- Chức năng kiểm tra tiếp điểm tích hợp dựa trên điện dung
- Hiển thị và ghi lại dạng sóng theo thời gian của điện áp, dòng điện và điện trở cách điện.
- Hỗ trợ thử nghiệm điện áp cao an toàn, ổn định và hiệu quả thông qua nhiều chức năng phụ trợ.
Những tính năng chính của máy kiểm tra điện áp cao DC ST5680A Hioki
Xây dựng một nền tảng chung toàn cầu tuân thủ các tiêu chuẩn CE / UKCA / CSA.
Một mô hình duy nhất đáp ứng các yêu cầu an toàn quan trọng của khu vực. Với đầu ra lên đến 8 kV/20 mA, cho phép thử nghiệm điện áp cao DC tuân thủ các tiêu chuẩn quốc tế. Từ các cell pin đến các module và bộ pin. Bằng cách đồng bộ hóa các thiết bị thử nghiệm và cài đặt thử nghiệm trên toàn cầu. Giúp giảm đáng kể gánh nặng bảo trì, chứng nhận và đào tạo.

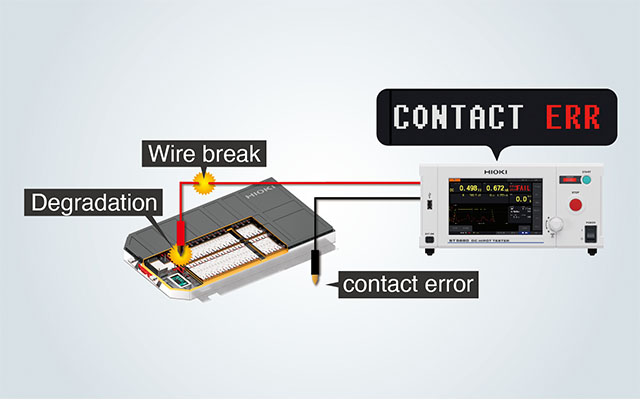

Chức năng kiểm tra tiếp xúc tích hợp giúp ngăn ngừa lỗi PASS giả và đơn giản hóa thiết kế thiết bị.
Thiết bị này được trang bị tiêu chuẩn chức năng kiểm tra tiếp điểm dựa trên điện dung. Nó phát hiện các bất thường về kết nối và tiếp xúc. Bao gồm cả gá lắp, dây dẫn thử nghiệm và rơle cao áp. Giúp ngăn ngừa các kết quả sai do tiếp xúc kém. Điều này loại bỏ nhu cầu sử dụng máy kiểm tra thông mạch bên ngoài và các bước xử lý bổ sung. Góp phần rút ngắn thời gian chu kỳ và đơn giản hóa thiết kế thiết bị.
Hỗ trợ toàn diện về an toàn và năng suất cho thử nghiệm điện áp cao

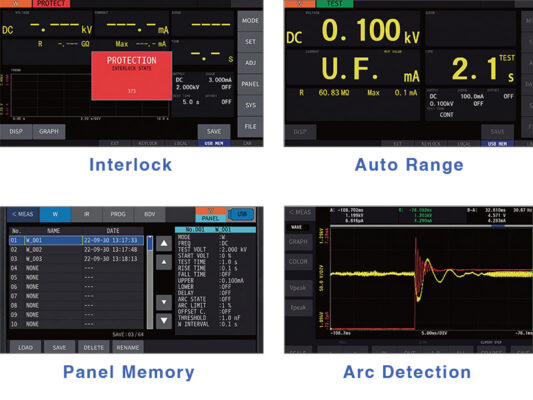

ST5680A được trang bị các chức năng an toàn quan trọng như giới hạn điện áp, tự động xả và khóa liên động. Ngoài ra, các chức năng như tự động chọn dải đo, bộ nhớ bảng điều khiển và phát hiện hồ quang. Giúp đảm bảo an toàn và cho phép thực hiện các hoạt động kiểm tra một cách hiệu quả.
“Dạng sóng” cho điện áp, dòng điện và điện trở cách điện
Thiết bị ST5680A có thể ghi và hiển thị dạng sóng điện áp, dòng điện và điện trở cách điện. Thiết bị hỗ trợ ghi dữ liệu lên đến 128 giây/500kS/giây. Cho phép quản lý tích hợp nhật ký thử nghiệm và dữ liệu dạng sóng. Các nhà sản xuất có thể đẩy nhanh quá trình phân tích lỗi. Đánh giá định lượng các thay đổi trong quy trình và tăng cường khả năng truy xuất nguồn gốc.

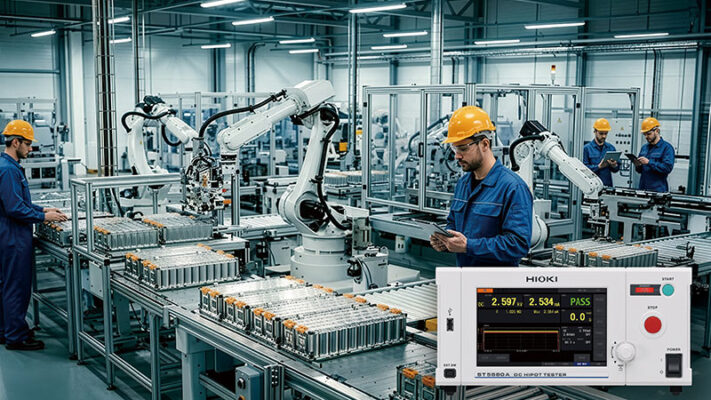

Những ứng dụng chính của máy kiểm tra điện áp cao DC ST5680A
- Kiểm tra điện áp cao DC và điện trở cách điện trên dây chuyền sản xuất pin xe điện
- Kiểm tra điện áp cao DC và điện trở cách điện của các mô-đun và bộ pin xe điện hoàn chỉnh.
- Đánh giá khả năng cách điện và kiểm tra điện áp đánh thủng (BDV) của vật liệu và cấu trúc pin xe điện.
- Kiểm tra hiệu suất cách điện của các linh kiện ô tô cao áp như động cơ và biến tần.
- Các thử nghiệm điện áp cao DC tổng quát khác và thử nghiệm điện trở cách điện
