Kiểm tra đường dây điện bằng Drone là một phương pháp kiểm tra mới đem lại nhiều lợi ích. Nó giúp bảo vệ các nhân viên an toàn hơn. Dữ liệu đầy đủ và chính xác hơn. Bài viết dưới đây của Công ty Cổ phần Thiết bị Thắng Lợi sẽ hướng dẫn chi tiết các bước thực hiện công việc này. Mời bạn tham khảo!.

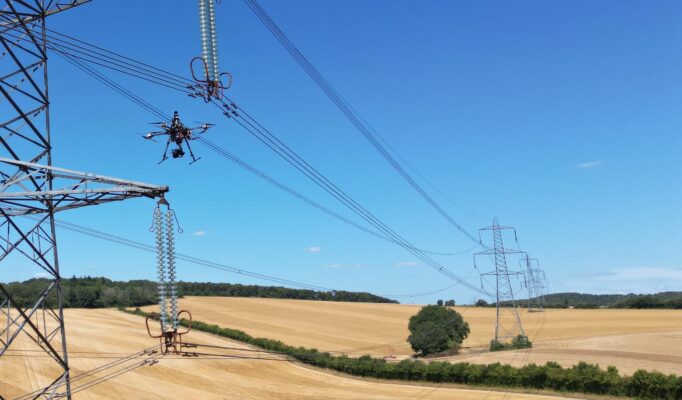

Kiểm tra đường dây điện bằng Drone là gì?
Kiểm tra đường dây điện bằng Drone là phương pháp sử dụng thiết bị bay không người lái (UAV/Drone) có gắn camera và cảm biến chuyên dụng để kiểm tra tình trạng đường dây điện. Kiểm tra cột điện và các thiết bị của lưới điện từ trên không.
Drone có thể bay dọc theo tuyến đường dây để ghi hình, chụp ảnh và giúp phát hiện:
- Dây dẫn: đứt, võng bất thường, hư hỏng hoặc ăn mòn

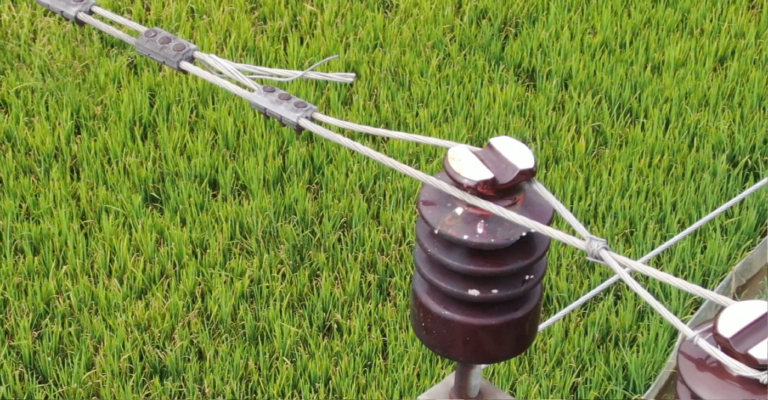

- Sứ cách điện: nứt, vỡ, bám bẩn hoặc phóng điện bất thường
- Cột điện và kết cấu: nứt, nghiêng, gỉ sét, hư hỏng
- Mối nối, kẹp dây: phát hiện dấu hiệu lỏng hoặc quá nhiệt
- Thiết bị điện: máy biến áp, dao cách ly, chống sét
- Cây cối/vật cản: cây quá gần hoặc có nguy cơ chạm vào đường dây

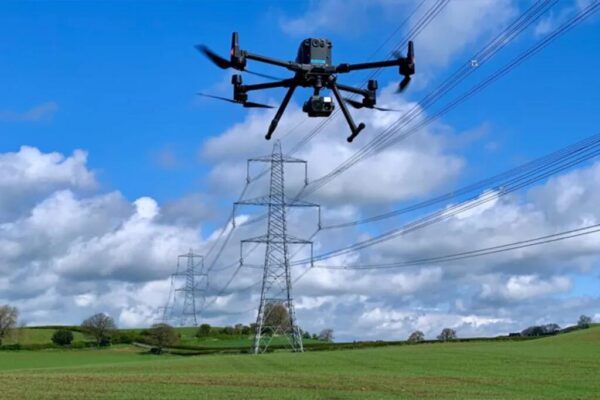

Vì sao các công ty điện lực đang dần chuyển sang sử dụng Drone để kiểm tra đường dây điện?
So với việc kiểm tra đường dây truyền thống, các nhân viên phải leo cột hoặc kiểm tra trực tiếp từng vị trí. Drone giúp:
- Kiểm tra nhanh hơn đối với việc kiểm tra tuyến đường dây dài
- An toàn hơn, giảm việc con người tiếp cận khu vực nguy hiểm
- Có thể ghi lại hình ảnh và dữ liệu để so sánh theo thời gian
- Kết hợp AI/Computer Vision để tự động nhận diện lỗi
- Phát hiện sự cố nhiệt mà mắt thường không thấy
Kiểm tra đường dây điện bằng Drone – Các bước thực hiện chi tiết
Thông thường, một quy trình cơ bản của việc kiểm tra đường dây điện bằng Drone thường diễn như sau;
Lập kế hoạch kiểm tra → Chuẩn bị Drone cùng cảm biến, camera → Bay kiểm tra chụp ảnh/video + ảnh nhiệt → Phân tích và xử lý dữ liệu → Lập báo cáo bảo trì.
Trong đó, mỗi bước của quy trình lại được chia nhỏ làm nhiều công việc chi tiết. Cụ thể;
Lập kế hoạch kiểm tra
- Xác định tuyến đường dây, vị trí cột, khoảng cách và khu vực cần kiểm tra
- Xác định mục tiêu: phát hiện dây bị võng, đứt sợi, sứ nứt, phụ kiện lỏng/hỏng, cây cối xâm phạm hành lang…
- Kiểm tra bản đồ, địa hình, thời tiết và khu vực hạn chế bay
- Xây dựng kế hoạch bay và phương án xử lý khi mất tín hiệu/mất GPS

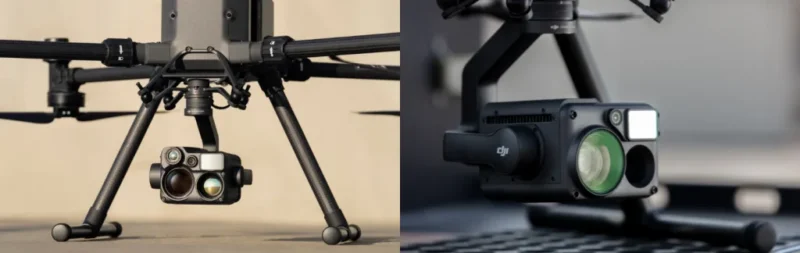

Chuẩn bị Drone và Camera, cảm biến
Tùy vào nhiệm vụ kiểm tra mà chúng ta có thể lựa chọn loại Camera cùng cảm biến phù hợp. Cụ thể;
- Camera RGB/zoom: kiểm tra trực quan dây dẫn, cột, sứ và phụ kiện
- Camera nhiệt: phát hiện điểm nóng bất thường tại mối nối, đầu cốt, thiết bị điện

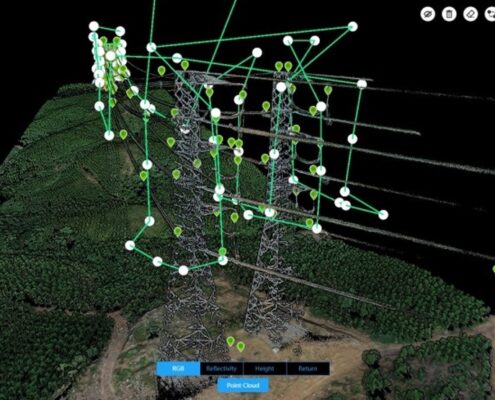

- LiDAR: khảo sát khoảng cách dây dẫn với cây cối, công trình và địa hình
- GPS/RTK giúp định vị chính xác vị trí lỗi

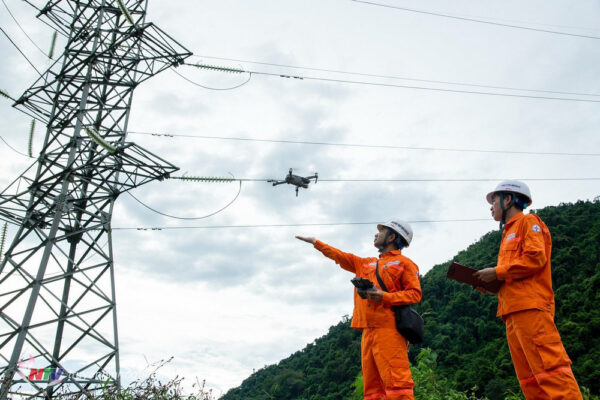

Kiểm tra đường dây điện bằng Drone – Thực hiện chuyến bay kiểm tra
Drone bay dọc tuyến đường dây và chụp/quay dữ liệu ở các góc phù hợp. Hãy ưu tiên kiểm tra;
- Dây dẫn và dây chống sét

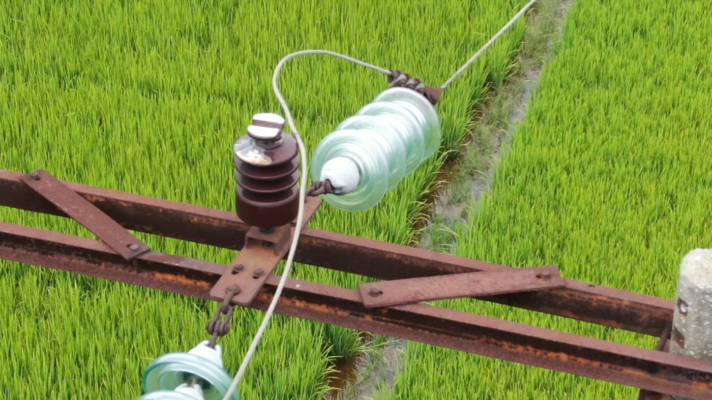

- Chuỗi sứ
- Kẹp dây, mối nối, đầu nối
- Cột điện, xà, bulông và các phụ kiện
- Máy biến áp, dao cách ly và thiết bị trên cột nếu có
- Khoảng cách an toàn với cây cối, nhà cửa và công trình
Nếu Drone có camera nhiệt, tiến hành quét các điểm kết nối và thiết bị để tìm điểm có nhiệt độ bất thường. Những vị trí nghi ngờ cần được đánh dấu tọa độ để kiểm tra trực tiếp sau đó.
Phân tích dữ liệu và phân loại mức độ sự cố
Sau khi thực hiện chuyến bay kiểm tra, bạn cần;
- Tải ảnh/video về máy tính
- Ghép dữ liệu theo từng cột hoặc từng đoạn đường dây
- Phóng to hình ảnh để phát hiện các lỗi
- So sánh ảnh nhiệt giữa các pha hoặc các vị trí tương tự
- Đánh dấu vị trí lỗi bằng tọa độ GPS/RTK
Mức độ sự cố có thể chia thành;
- Nhẹ: ăn mòn, bong sơn, hư hỏng nhỏ.
- Trung bình: sứ có dấu hiệu bất thường, phụ kiện lỏng, dây bị hư hỏng.
- Nghiêm trọng: điểm nóng lớn, dây/khớp nối hư hỏng nặng. Nguy cơ phóng điện hoặc cây vi phạm nghiêm trọng hành lang.
Lập báo cáo bảo trì
Một báo cáo đầy đủ về việc kiểm tra đường dây điện bằng Drone nên có;
- Sơ đồ tuyến đường dây
- Vị trí cột và tọa độ lỗi
- Ảnh RGB/zoom và ảnh nhiệt
- Mô tả hiện trạng
- Mức độ ưu tiên xử lý
- Kiến nghị sửa chữa/thay thế

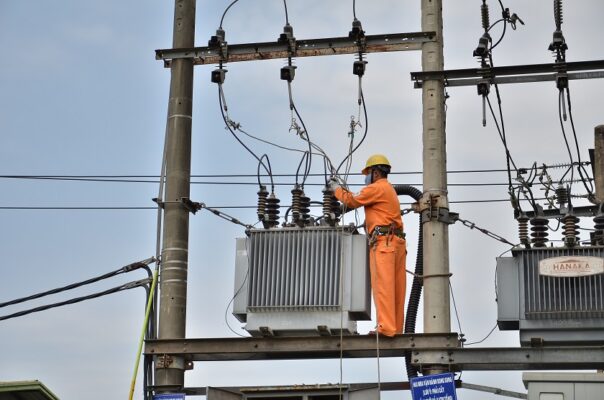

Ngoài ra, sau khi đội ngũ kỹ thuật khắc phục những vấn đề, những lỗi trên đường dây. Bạn có thể sử dụng Drone để bay kiểm tra lại xem tình trạng đã được khắc phục tốt hay không.
Công ty Cổ phần Thiết bị Thắng Lợi – Đơn vị cung cấp các loại Drone lý tưởng để kiểm tra đường dây và hệ thống điện
Chúng tôi – Công ty Cổ phần Thiết bị Thắng Lợi. Đang là đại diện phân phối chính thức của DJI – Một thương hiệu sản xuất Drone hàng đầu thế giới hiện nay.
Tại đây, bạn có thể dễ dàng tìm thấy đa dạng các loại Drone khác nhau của DJI. Đáp ứng đa dạng nhu cầu sử dụng ở nhiều lĩnh vực khác nhau.

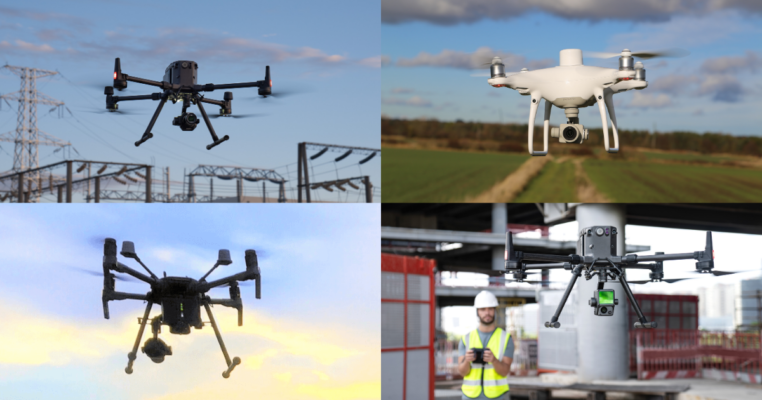

Riêng về Drone dùng để kiểm tra đường dây và hệ thống điện. Bạn có thể tham khảo các model Drone DJI dưới đây;
- Mavic 3T; Chi phí thấp, phù hợp kiểm tra cơ bản
- DJI Matrice 4T; Nhỏ gọn, camera nhiệt + zoom xa, đo khoảng cách laser, triển khai nhanh
- DJI Matrice 30T; Bền, IP55, ổn định, phù hợp kiểm tra đường dây ngoài trời
- DJI Matrice 300, 350, 400 RTK + H30T; Chuyên nghiệp cao cấp, Zoom/thermal mạnh, phù hợp dự án điện lực lớn
