Các loại xe điện hiện nay thường sử dụng điện áp cao. Chính vì vậy, việc đo điện trở cách điện của xe điện là cực kỳ quan trọng để ngăn ngừa điện giật. Việc đo như thế nào hay sử dụng thiết bị đo nào hiệu quả. Tất cả sẽ có trong bài viết dưới đây của Công ty Cổ phần Thiết bị Thắng Lợi. Mời bạn tham khảo!.
Xe điện là loại xe như thế nào?
Khái niệm

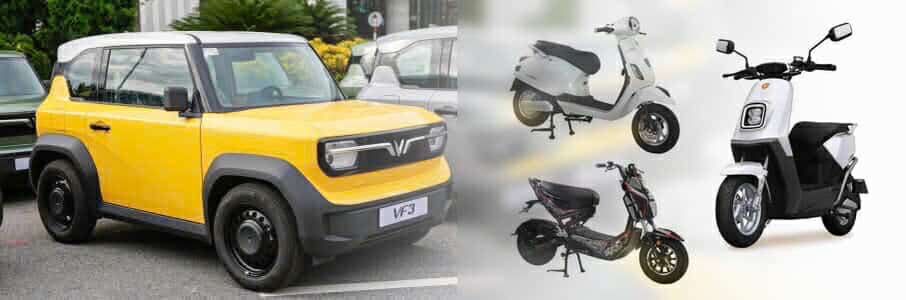

Xe điện, tiếng Anh là Electric Vehicles (EV). Đây là loại xe chạy bằng động cơ điện hay động cơ kéo thay vì động cơ đốt trong (ICE). Một số loại xe phổ biến mà chúng ta thường thấy lưu hành trên thị trường hiện nay như xe đạp điện, xe máy điện, xe ô tô điện…
Khác với các dòng xe thông thường, hoạt động dựa trên nguyên lý đốt cháy hỗn hợp nhiên liệu và tạo ra khí thải. Xe điện lại sử dụng năng lượng điện được tích trữ trong các viên pin. Chính vì vậy, loại xe này không tạo ra khí thải hay bất kỳ vấn đề ô nhiễm môi trường nào.
Nguyên lý hoạt động của các loại xe điện

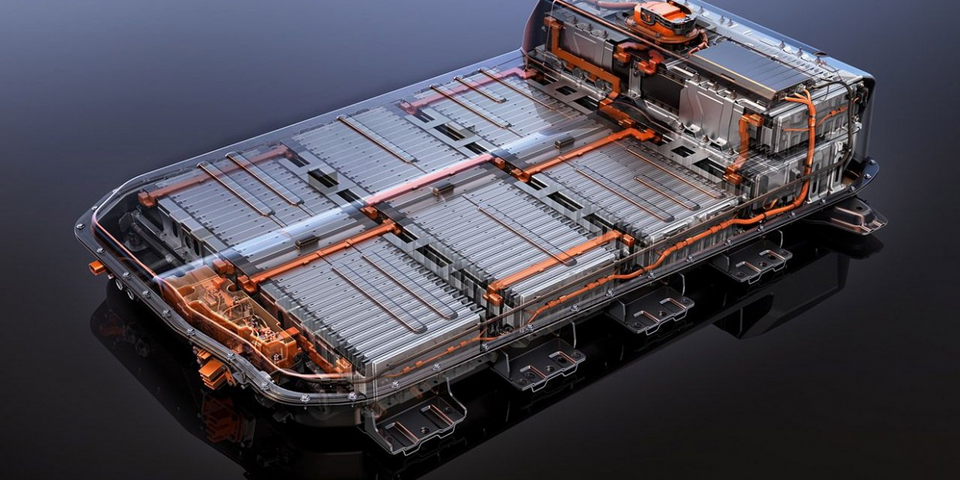

Các viên pin sẽ được xếp thành từng nhóm(gói pin). Các gói pin sẽ cấp điện cho động cơ cảm ứng, gồm stator (phần đứng yên) và rotor (phần chuyển động). Khi nhấn ga, năng lượng được lưu trữ trong pin sạc sẽ được truyền sang động cơ điện. Từ trường sẽ được tạo ra khi stator được nối với nguồn điện. Động cơ được cung cấp năng lượng giúp mô tơ hoạt động, các bánh xe quay và xe di chuyển được.
Đo điện trở cách điện của xe điện như thế nào?

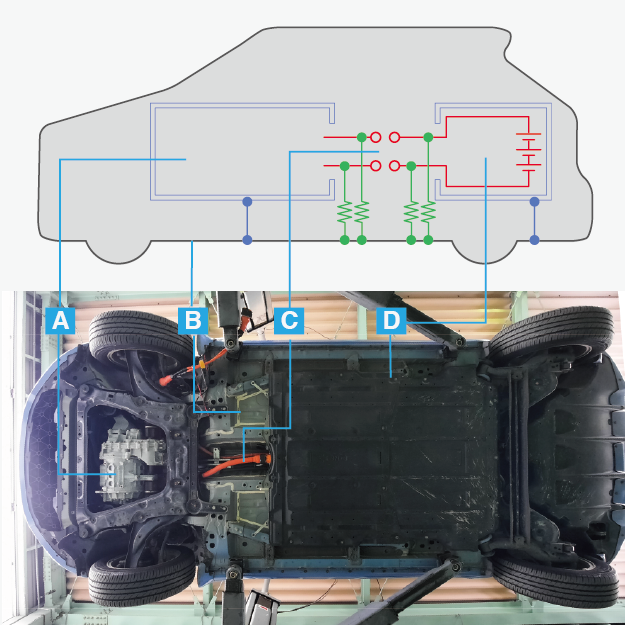

Một số lưu ý khi đo điện trở cách điện của xe điện
Hãy chắc chắn tắt hệ thống điện áp cao của xe bằng cách ngắt kết nối phích cắm hoặc công tắc trước khi thực hiện bất kỳ việc đo lường điện nào.
Sau khi thực hiện phép đo điện áp bằng không và các quy trình an toàn khác. Chúng ta có thể tiến hành thử nghiệm đo điện trở cách điện.
Điện áp thử nghiệm được áp dụng trong quá trình đo cách điện phải cao hơn điện áp của xe. Ví dụ, nếu ắc quy xe có điện áp cao là 400V, hãy sử dụng phạm vi 500V.

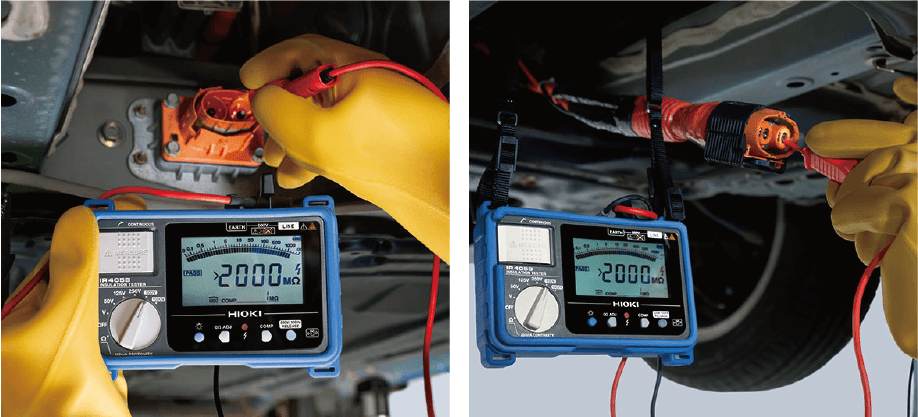

Cách đo điện trở cách điện của xe điện
| Điểm kiểm tra | Cực dương của máy kiểm tra cách điện (+) | Cực âm của máy kiểm tra cách điện（−） |
|---|---|---|
| Phía pin HV | Cực dương của đầu nối (+) | Đất |
| Cực âm của đầu nối (−) | Đất | |
| Bên biến tần | Cực dương của đầu nối (+) | Đất |
| Cực âm của đầu nối (−) | Đất | |
| Đất | Cực dương của đầu nối (+) | |
| Đất | Cực âm của đầu nối (−) |
Các thử nghiệm được thực hiện trên cả đầu nối của ắc quy HV (phía ắc quy HV) và đầu nối của bộ biến tần (phía bộ biến tần). Thử nghiệm được thực hiện giữa mỗi đầu nối cáp HV của bên (ắc quy và bộ biến tần) và đất khung gầm của xe. Vì có một điốt ở phía bộ biến tần nên cần phải chuyển đổi cực tính, do đó thử nghiệm được thực hiện hai lần.

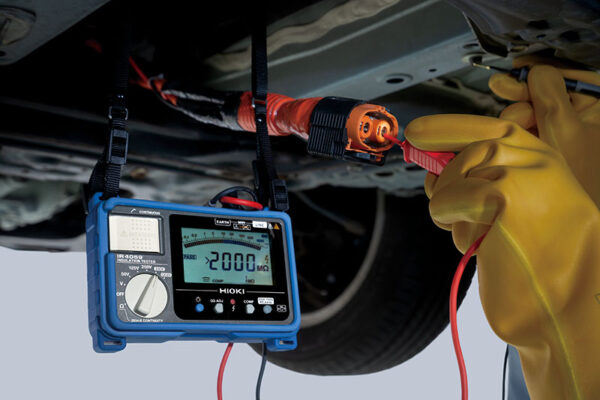

Tại sao bạn nên sử dụng Hioki IR4059 để đo điện trở cách điện của xe điện?
Hioki IR4059 là thiết bị đo điện trở cách điện dành riêng cho các loại xe điện. Nó được nghiên cứu và sản xuất bởi tập đoàn Hioki nổi tiếng đến từ Nhật Bản. Thiết bị này chuyên dùng để đo điện áp cao như hệ thống điện mặt trời và hệ thống điện của xe điện. Nó dễ sử dụng và cực kỳ an toàn cho người dùng. Giúp họ đơn giản hóa các nhiệm vụ một cách dễ dàng. Cụ thể;
Có tính năng an toàn dành cho điện áp cao

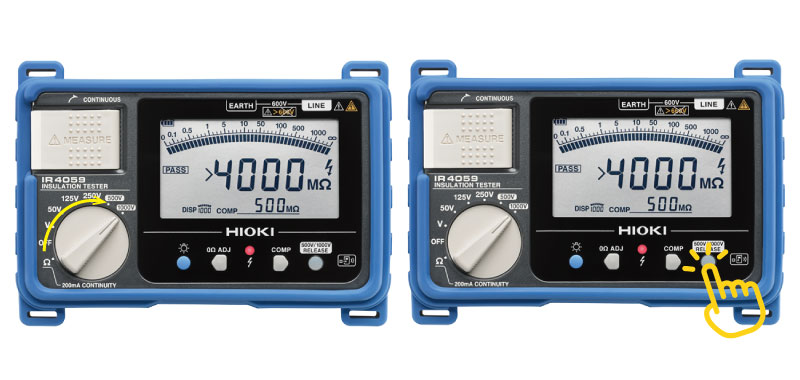

Đối với dải điện áp cao (500 V hoặc 1000 V), IR4059 có tính năng an toàn. Yêu cầu kỹ thuật viên phải mở khóa ngoài việc chọn điện áp để tránh thao tác sai khi áp dụng điện áp cao vào thiết bị điện áp thấp.
Có dây đo chuyên dụng

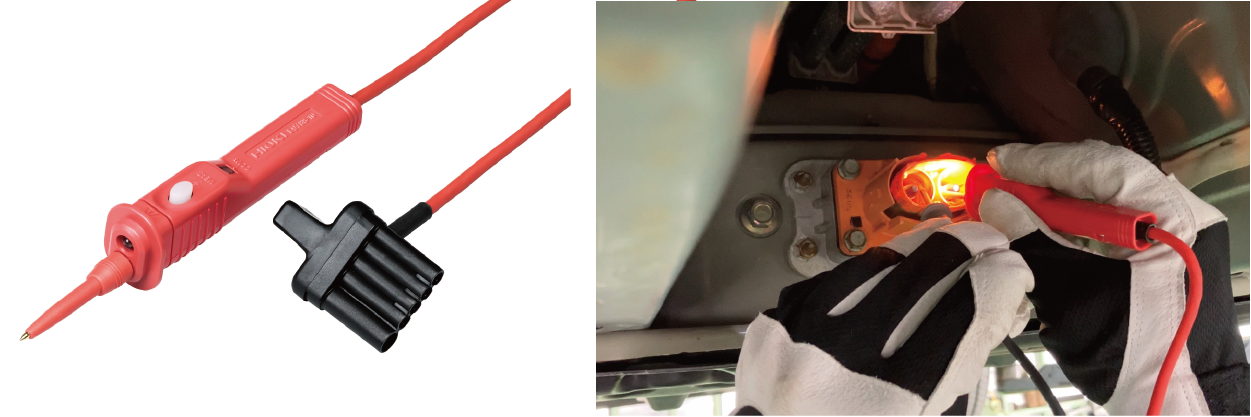

Dây đo có công tắc từ xa (có kèm theo), L9788-10, cho phép bạn bắt đầu và dừng phép đo ngay trong tầm tay. Dây đo được trang bị đèn LED, giúp tăng khả năng hiển thị và đưa ra phán đoán đạt/không đạt ngay lập tức trong khi phép đo đang diễn ra.
Các phép đo diễn ra liên tục
Cáp điện áp cao không ổn định trong quá trình thử nghiệm cách điện. Khiến việc thăm dò an toàn các đầu nối trở nên khó khăn. Với IR4059, phép đo liên tục và phép đo tốc độ cao (thời gian phản hồi 0,3 giây).
Có dây đeo giúp cố định thiết bị

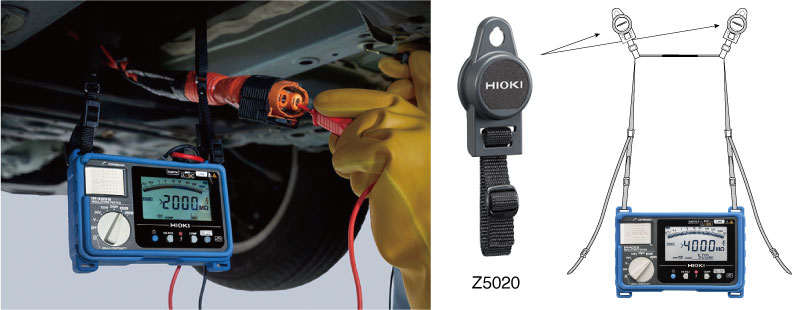

Với dây đai từ tính Z5020 cố định máy kiểm tra cách điện vào xe. Bạn có thể thực hiện kiểm tra cách điện trong khi kiểm tra số liệu ở ngang tầm mắt.
Có khả năng kết nối từ xa

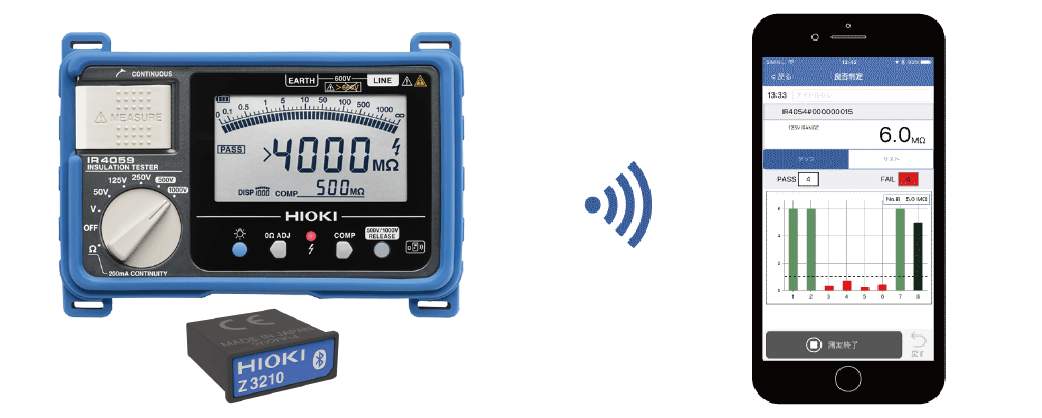

Khi tích hợp Z3210 với IR4059, cho phép kết nối Bluetooth®. Thông qua ứng dụng GENNECT Cross, bạn có thể số hóa và quản lý dữ liệu đo lường của mình. Bằng cách lưu trữ dữ liệu và so sánh chúng trong lần kiểm tra hàng năm. Có thể thực hiện các hành động phòng ngừa chống lại sự suy giảm cách điện của BEV.
