CT6704 và CT6705 là 2 đầu đo dòng điện mới được Hioki – Nhật Bản ra mắt hôm 18/6/2026 vừa qua. Những tính năng nổi trội cùng khả năng ứng dụng của 2 loại đầu đo này. Sẽ được trình bày chi tiết ở bài viết dưới đây của Công ty Cổ phần Thiết bị Thắng Lợi. Mời bạn tham khảo!.
CT6704 và CT6705 được ra đời do du cầu cấp thiết
Trong các hệ thống điện tử công suất hiện đại, việc đo dòng điện không chỉ dừng lại ở giá trị RMS hay dòng tức thời. Với inverter SiC/GaN, bộ chuyển đổi DC/DC, nguồn xung công suất cao, motor drive hoặc hệ thống nguồn cho trung tâm dữ liệu. Kỹ sư cần quan sát chính xác dạng sóng dòng điện ở tốc độ rất nhanh. Những hiện tượng như sườn chuyển mạch dốc, ringing, quá độ dòng, nhiễu cao tần hoặc sai lệch do nhiệt đều có thể ảnh hưởng trực tiếp đến kết quả thiết kế, đánh giá tổn hao và độ tin cậy của sản phẩm.
Để đáp ứng nhu cầu đó, Hioki đã giới thiệu hai đầu đo dòng điện thế hệ mới: HIOKI CT6704 và HIOKI CT6705.

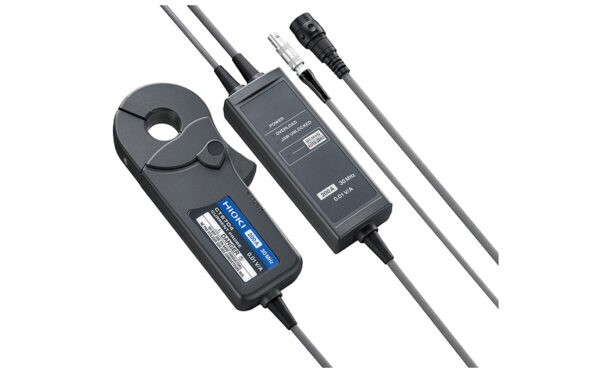

CT6704 và CT6705 – Đầu đo mới chuyên dụng cho đo dòng lớn, tần số cao
CT6704 và HIOKI CT6705 là 2 đầu đo dòng điện dùng để quan sát dạng sóng dòng khi kết hợp với thiết bị ghi dạng sóng tương thích. Khác với ampe kìm thông thường, vốn chủ yếu phục vụ đo giá trị dòng điện trong bảo trì điện. 2 model này được thiết kế cho môi trường R&D, phòng thí nghiệm, thiết kế mạch công suất và đánh giá thiết bị điện tử công suất.
Điểm nổi bật của CT6704 và CT6705 nằm ở sự kết hợp giữa dải đo dòng lớn, băng thông rộng, thời gian đáp ứng nhanh và công nghệ cảm biến fluxgate. Nhờ đó, kỹ sư có thể quan sát các biến thiên dòng điện rất nhanh. Đặc biệt với các linh kiện thế hệ mới như SiC và GaN.
Những tính năng nổi trội của 2 loại đầu đo mới Hioki CT6704 và CT6705
- CT6704 có băng thông DC đến 30 MHz, dòng liên tục 200 A rms, đầu ra 0,01 V/A, đường kính lõi φ20 mm, phù hợp khi cần bắt dạng sóng nhanh với độ chi tiết cao.
- CT6705 ưu tiên dải dòng lớn hơn, đo đến 500 A rms, băng thông DC đến 15 MHz, dòng đỉnh ±800 A, cũng dùng đầu ra 0,01 V/A và lõi φ20 mm.

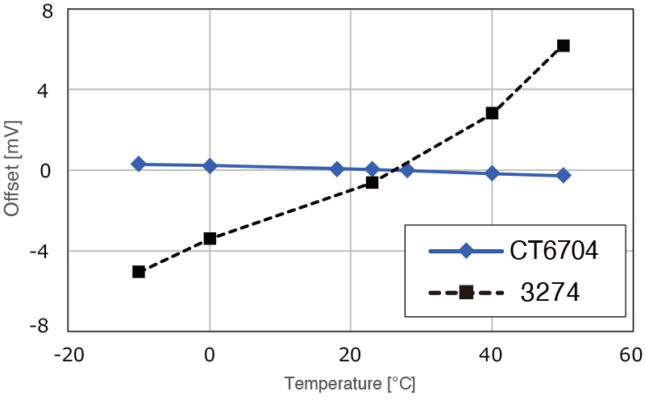

Quan sát dạng sóng ổn định với độ trôi thấp
CT6704 và CT6705 sử dụng phương pháp phát hiện từ thông để triệt tiêu hiện tượng trôi lệch do tự gia nhiệt của cảm biến. Hỗ trợ đo dạng sóng dòng điện ổn định và trong môi trường có sự thay đổi nhiệt độ.

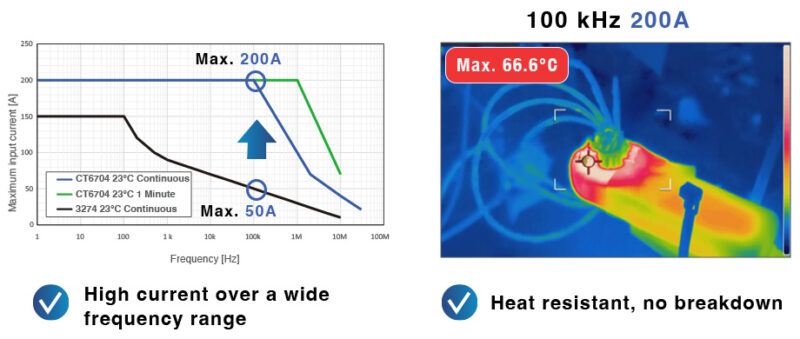

Giảm hiện tượng gia nhiệt cảm ứng trong quá trình đo dòng điện lớn, tần số cao.
Lõi cảm biến được thiết kế lại giúp giảm hiện tượng gia nhiệt cảm ứng trong quá trình đo. Mở rộng phạm vi sử dụng trong điều kiện giảm tần số và hỗ trợ đo lường ổn định hơn.

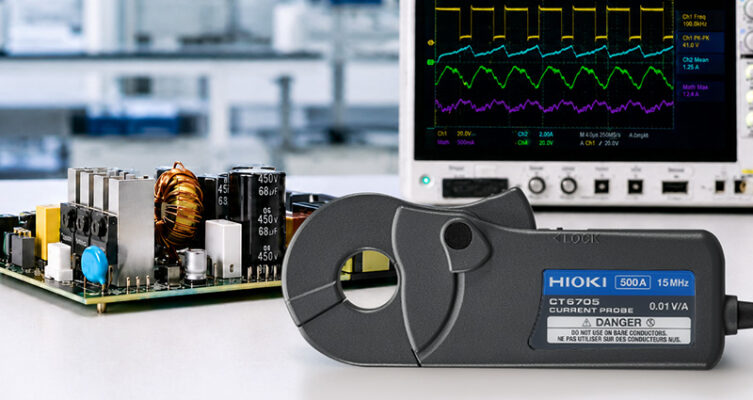

Hiệu năng băng thông rộng cho các dạng sóng dòng điện tốc độ cao
CT6704 hỗ trợ băng thông tần số từ DC đến 30 MHz. Trong khi CT6705 hỗ trợ từ DC đến 15 MHz. Các đầu dò này giúp thu nhận những thay đổi dòng điện đột ngột và các phản ứng thoáng qua. Trong các bộ biến tần SiC/GaN, bộ chuyển đổi DC/DC, mạch điều khiển động cơ và các ứng dụng khác.
Đầu ra BNC để dễ dàng tích hợp
Với đầu ra BNC, CT6704 và CT6705 có thể được sử dụng với nhiều loại máy hiện sóng. Cho phép người dùng tích hợp các đầu dò vào môi trường đo lường hiện có mà không cần phụ thuộc vào một thương hiệu máy hiện sóng cụ thể nào. Nhưng sẽ là lý tưởng khi chúng được sử dụng với Hioki MR6000.
Khả năng ứng dụng thực tế của CT6704 và CT6705
CT6704 và CT6705 được thiết kế cho các ứng dụng như:
- Đo dòng điện trong bộ biến tần SiC/GaN.
- Xác nhận dòng điện chuyển mạch trong thử nghiệm xung kép
- Đánh giá đáp ứng quá độ của bộ chuyển đổi DC/DC và nguồn điện AC/DC
- Đo dòng điện pha và dòng điện chuyển mạch trong quá trình phát triển động cơ và biến tần
- Đánh giá nguồn điện cao tần và thiết bị gia nhiệt cảm ứng
- Quan sát hiện tượng quá độ dòng điện tốc độ cao trong các bộ nguồn dự phòng.
Nên chọn CT6704 hay CT6705?
Việc lựa chọn giữa HIOKI CT6704 và CT6705 phụ thuộc vào việc đo lường thực tế của bạn.
Bạn nên chọn CT6704 khi yêu cầu đo cần băng thông cao hơn, cần bắt chi tiết dạng sóng nhanh, ringing hoặc quá độ dòng trong các mạch SiC/GaN, DC/DC converter tốc độ cao và double-pulse test.
Hãy chọn HIOKI CT6705 khi bài đo có dòng lớn hơn, yêu cầu đo đến 500 A rms. Phù hợp với inverter công suất cao, motor drive, nguồn công nghiệp hoặc các hệ thống có dòng hoạt động lớn nhưng vẫn cần quan sát thành phần tần số cao.
Trong 1 số trường hợp, hai model này có thể bổ sung cho nhau: CT6704 dùng cho phân tích tốc độ cao, CT6705 dùng cho bài đo dòng lớn hơn.
