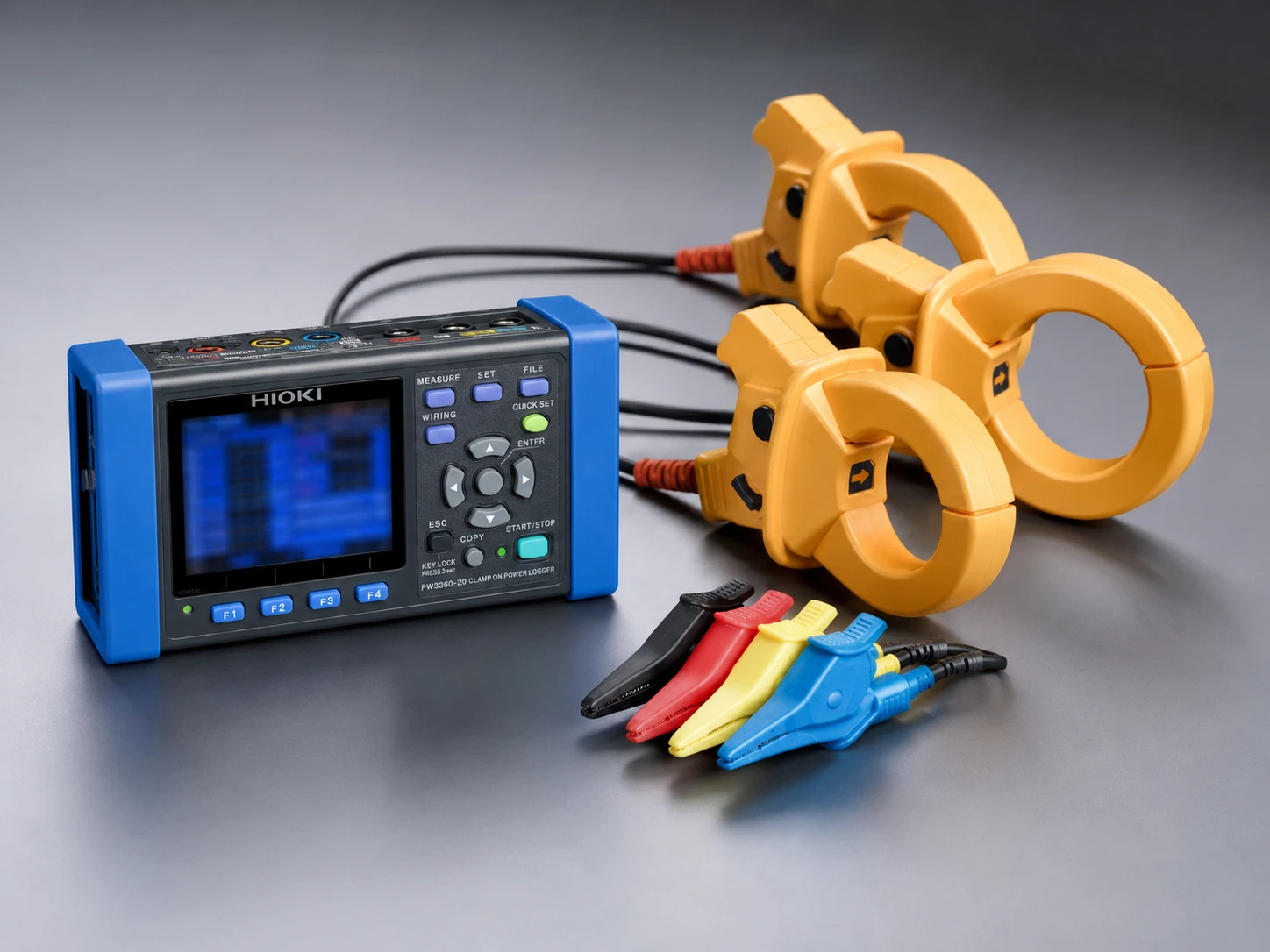

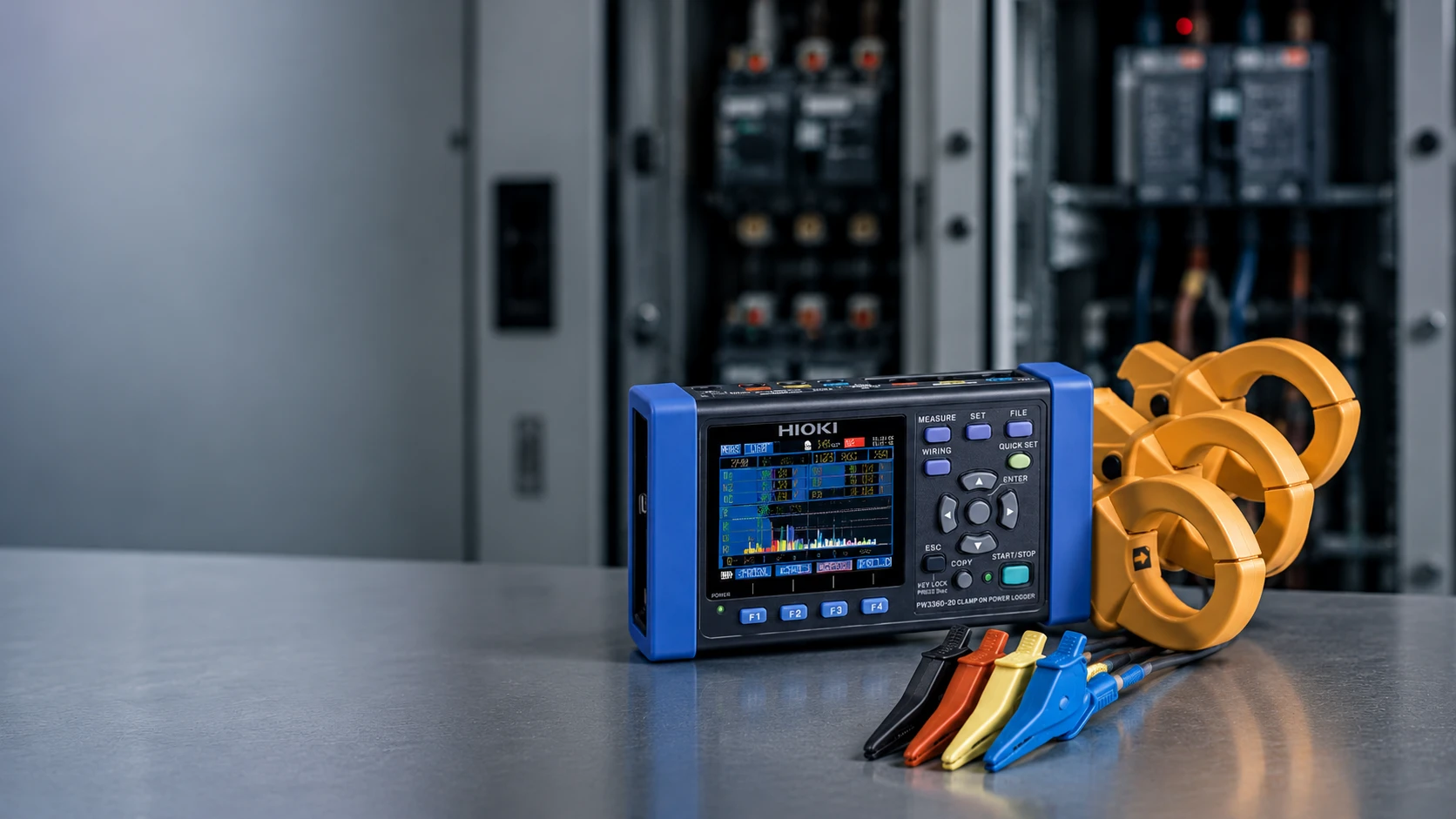

HIOKI PW3360 – Máy Ghi Công Suất Cho Audit Năng Lượng
ĐO ĐÚNG ĐIỆN NĂNG • NHÌN RÕ PHỤ TẢI • KIỂM CHỨNG HIỆU QUẢ
HIOKI PW3360 là máy ghi công suất di động hỗ trợ hệ thống từ 1 pha đến 3 pha 4 dây, giúp theo dõi điện áp, dòng điện, công suất, điện năng và nhu cầu phụ tải trong thời gian dài. Thiết bị phù hợp cho audit năng lượng, đánh giá load profile và kiểm chứng kết quả tiết kiệm điện tại nhà máy, tòa nhà và hệ thống cơ điện.
90–780 V AC
Phạm vi đo điện áp hiệu dụng
Đến 3 Pha 4 Dây
Linh hoạt cho nhiều hệ thống điện
Ghi Dữ Liệu Dài Hạn
Bộ nhớ trong hoặc SD/SDHC
QUICK SET
Hướng dẫn và kiểm tra đấu nối
Biến Dữ Liệu Điện Thành Cơ Sở Cho Quyết Định Tiết Kiệm
Hóa đơn điện chỉ phản ánh tổng chi phí, nhưng không cho biết tải nào đang tiêu thụ nhiều nhất hoặc khung giờ nào tạo ra demand cao. PW3360 ghi lại diễn biến phụ tải theo thời gian để hỗ trợ:
1. Xác định giờ cao điểm và công suất demand.
2. So sánh mức tiêu thụ giữa HVAC, chiếu sáng, động cơ và dây chuyền.
3. Thiết lập đường cơ sở trước khi triển khai giải pháp tiết kiệm.
4. Kiểm chứng mức cải thiện sau điều chỉnh vận hành hoặc thay đổi thiết bị.
5. Ghi đồng thời tối đa ba mạch 1 pha 2 dây thuộc cùng hệ thống.
Bạn Có Thực Sự Biết Điện Năng Đang Được Tiêu Thụ Ở Đâu?
- Thiếu dữ liệu theo thời gian để xác định giờ cao điểm.
- Không biết thiết bị hoặc dây chuyền nào tạo ra chi phí lớn nhất.
- Khó chứng minh hiệu quả trước và sau khi tối ưu.
- Sai đấu nối cảm biến có thể làm hỏng cả đợt ghi dữ liệu dài ngày.
- Không gian tủ điện hạn chế gây khó khăn khi triển khai thiết bị.
PW3360 giúp chuyển từ phỏng đoán sang quyết định dựa trên dữ liệu đo.
Lợi Ích Nổi Bật Của HIOKI PW3360

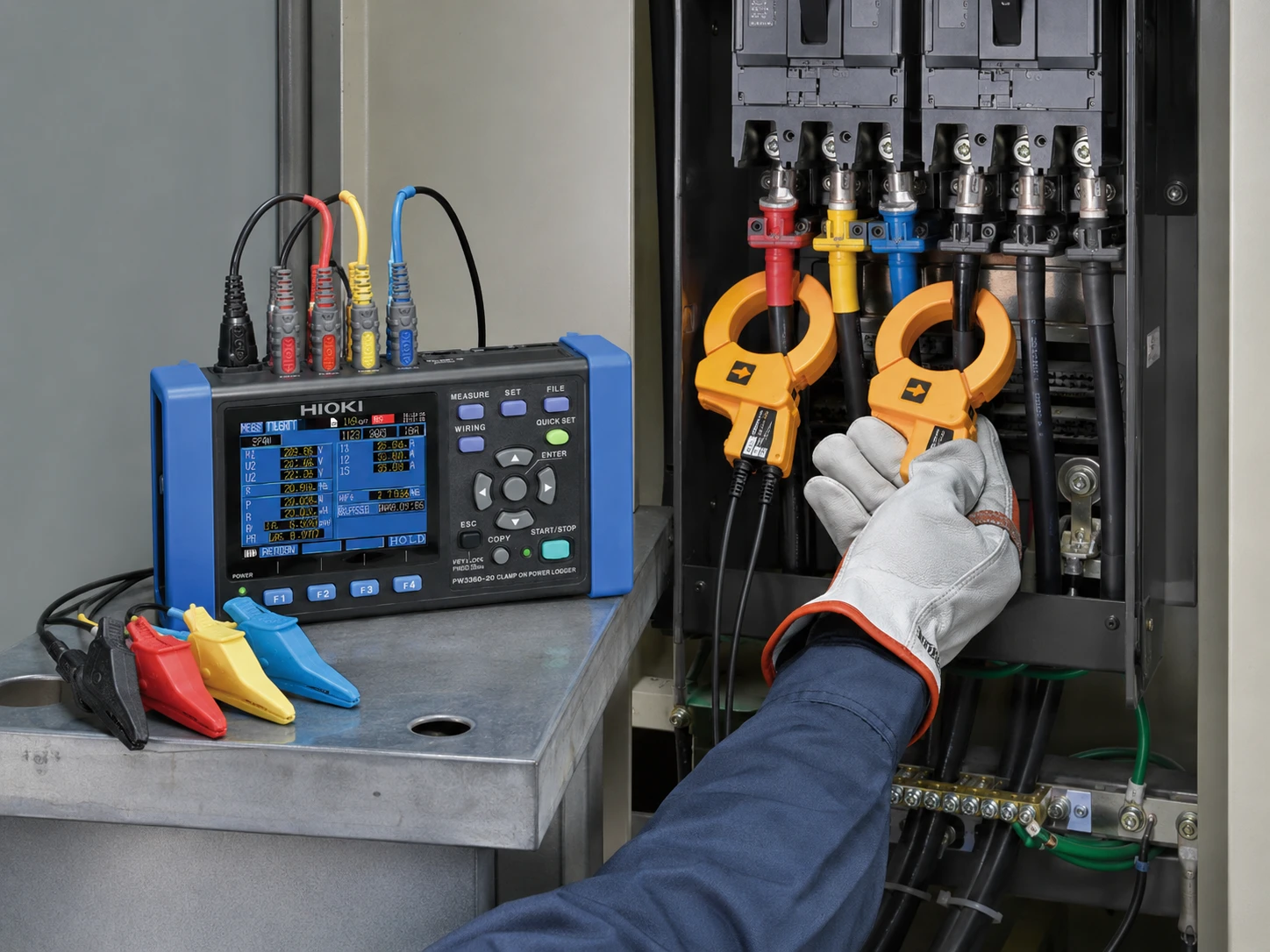

QUICK SET – Thiết Lập Nhanh, Giảm Sai Đấu Nối
Hướng dẫn trên màn hình đưa người dùng đi qua các bước cấu hình, đấu nối, wiring check và bắt đầu ghi. Chức năng kiểm tra kết nối cảnh báo lỗi trước khi phép đo dài hạn được triển khai.
Demand & Trend Graph – Xem Xu Hướng Ngay Tại Hiện Trường
Thiết bị hiển thị dữ liệu ghi dưới dạng biểu đồ. Người dùng có thể kiểm tra giá trị tức thời, lớn nhất, nhỏ nhất và trung bình bằng con trỏ trên màn hình.

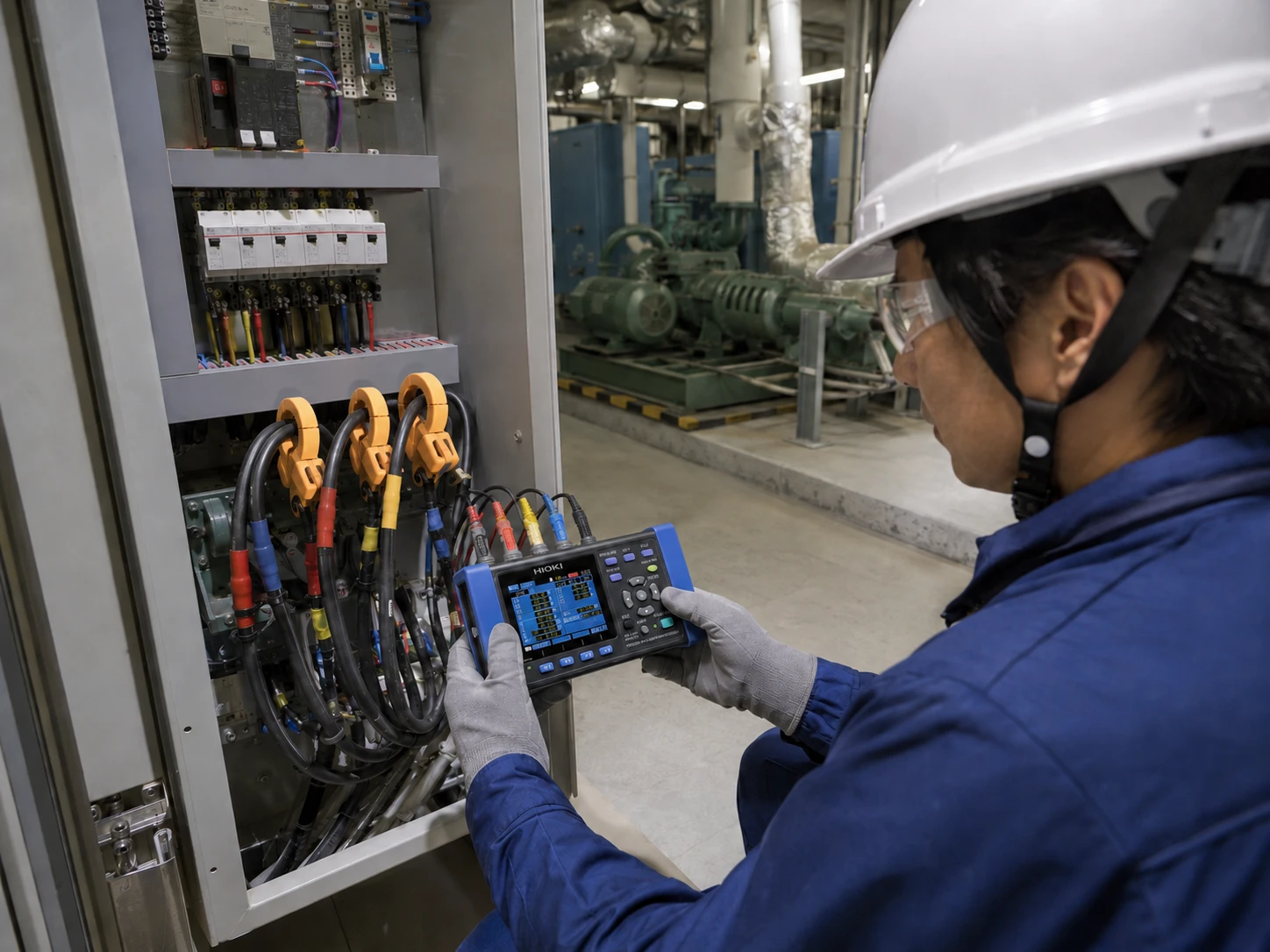

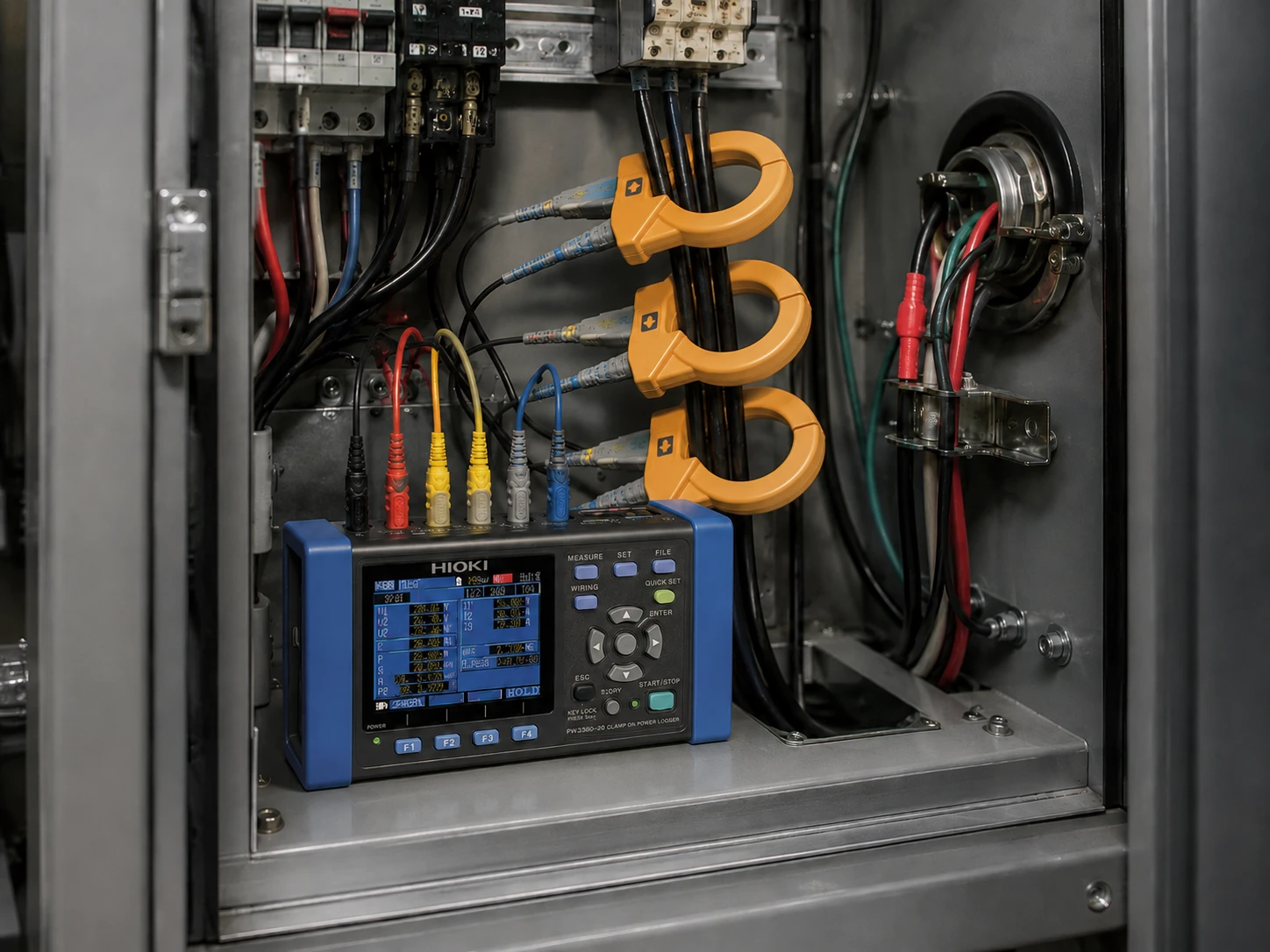

Nhỏ Gọn Cho Tủ Điện Hạn Chế Không Gian
Kích thước 180 × 100 × 48 mm và khối lượng khoảng 550 g khi không lắp PW9002 giúp PW3360 thuận tiện mang theo và bố trí tại hiện trường.

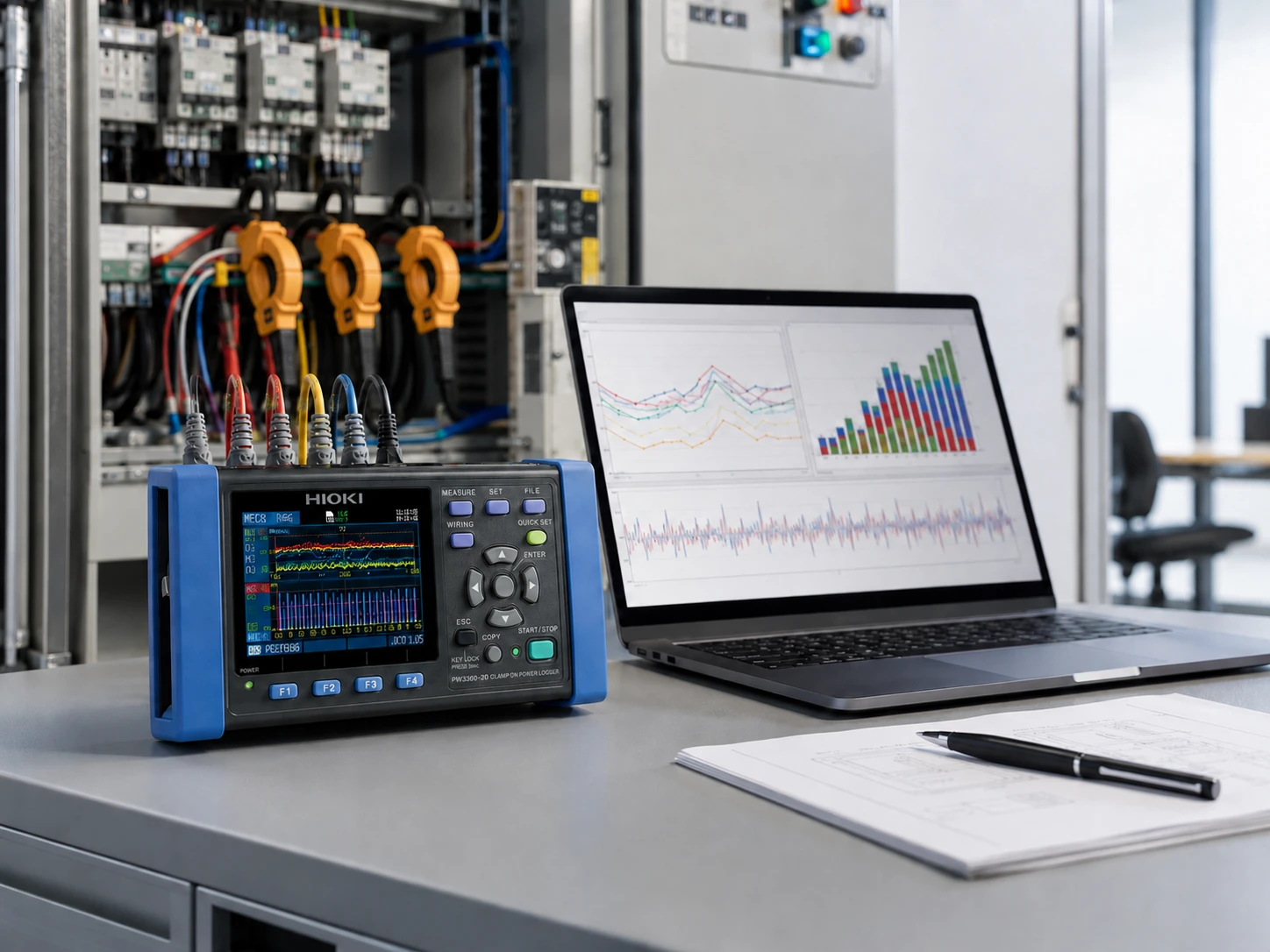

Ghi Dữ Liệu Dài Hạn Và Làm Việc Với Máy Tính
- 14 lựa chọn chu kỳ lưu từ 1 giây đến 60 phút.
- Lưu dữ liệu thời gian thực vào bộ nhớ trong hoặc thẻ SD/SDHC.
- LAN 100BASE-TX hỗ trợ HTTP server và cấu hình từ xa.
- USB 2.0 cho phép tải dữ liệu và nhận diện bộ nhớ như ổ lưu trữ.
- GENNECT One SF4000 hỗ trợ thu thập và hiển thị dữ liệu trên máy tính.
PW3360-20 Hay PW3360-21?
PW3360-20: audit năng lượng, ghi công suất, điện năng, demand và xu hướng phụ tải thông thường.

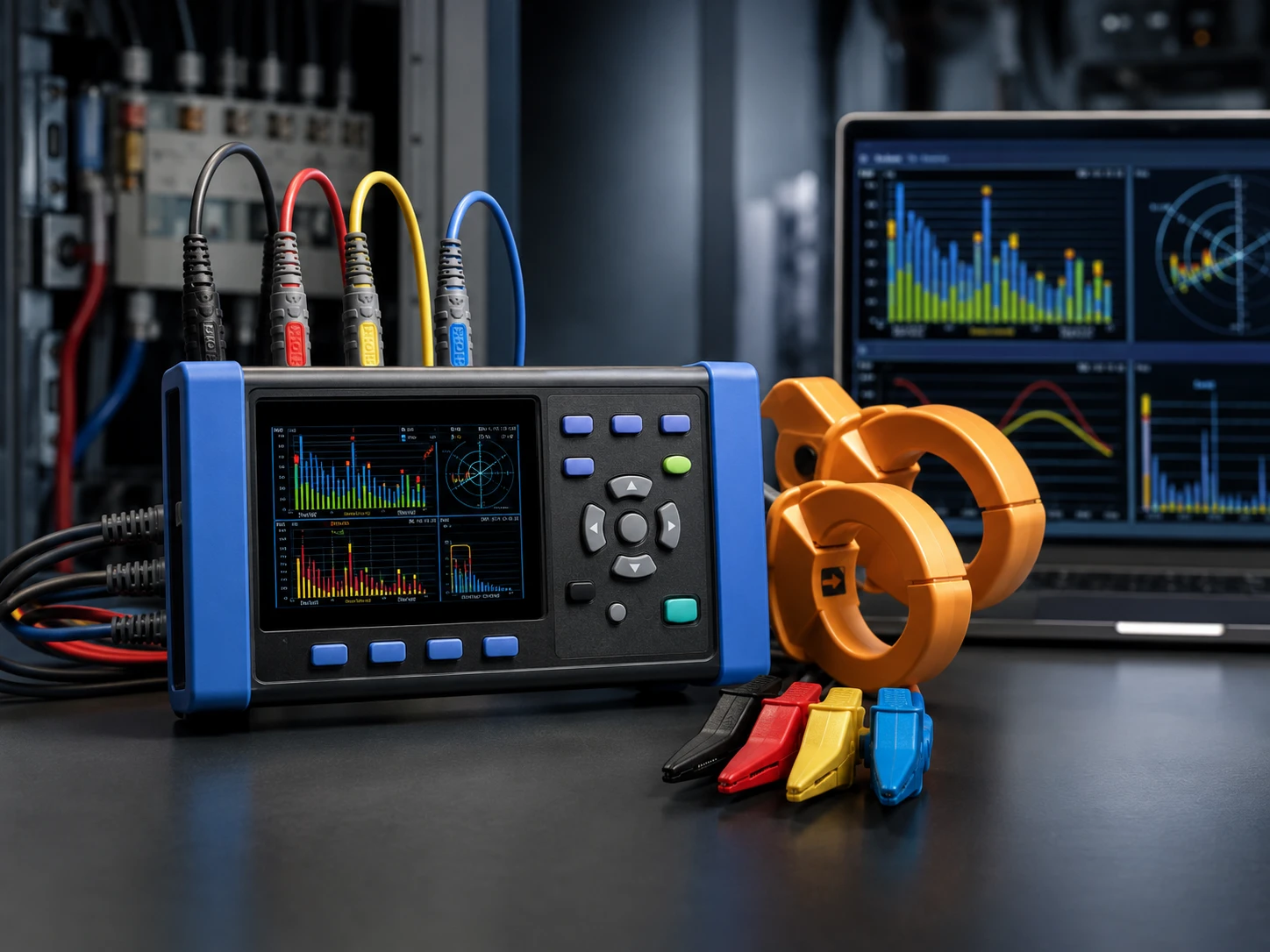

PW3360-21: bổ sung điện áp, dòng điện và công suất sóng hài; tỷ lệ thành phần, góc pha và THD-F/THD-R đến bậc 40.
Chọn PW3360-21 khi hệ thống có biến tần, UPS, nguồn chuyển mạch hoặc nhiều tải phi tuyến.
Ứng Dụng Phù Hợp Với HIOKI PW3360
Audit năng lượng • Theo dõi demand • Đánh giá HVAC • Kiểm tra chiếu sáng • Đo nhiều nhóm tải • Kiểm chứng điện mặt trời
Audit Năng Lượng
Ghi đặc tính tiêu thụ của từng tải hoặc khu vực để xây dựng đường cơ sở năng lượng.
Kiểm Chứng Tiết Kiệm
So sánh dữ liệu trước và sau khi điều chỉnh vận hành hoặc thay đổi thiết bị.
Giám Sát Demand
Theo dõi công suất cực đại, trung bình và thời điểm phụ tải tăng cao.
Thông Số Kỹ Thuật Chính
| Hệ thống đo | 1 pha 2 dây (1/2/3 mạch), 1 pha 3 dây, 3 pha 3 dây, 3 pha 4 dây; 50/60 Hz |
| Dải điện áp | 600 V AC; phạm vi đo hiệu dụng 90,00 đến 780,00 V AC |
| Dải dòng điện | 500,00 mA đến 5,0000 kA AC, tùy cảm biến dòng |
| Dải công suất | 300,00 W đến 9,0000 MW, tùy cấu hình đo |
| Độ chính xác cơ bản | Điện áp ±0,3% rdg. ±0,1% f.s.; dòng điện và công suất cộng sai số cảm biến |
| Chu kỳ lưu | 1–30 giây hoặc 1–60 phút; 14 lựa chọn |
| Bộ nhớ | Bộ nhớ trong hoặc SD/SDHC theo thời gian thực |
| Giao tiếp | LAN 100BASE-TX, USB 2.0, pulse output |
| Nguồn | Adapter Z1006 100–240 V AC; pin 9459 khoảng 6 giờ khi tắt đèn nền |
| Kích thước/khối lượng | 180 × 100 × 48 mm; khoảng 550 g khi không lắp PW9002 |
| Sóng hài | Đến bậc 40, chỉ áp dụng cho PW3360-21 |
Lưu ý: cần ít nhất một cảm biến dòng tùy chọn để đo dòng điện hoặc công suất. HIOKI khuyến nghị sử dụng thẻ SD được hãng bảo đảm tương thích.

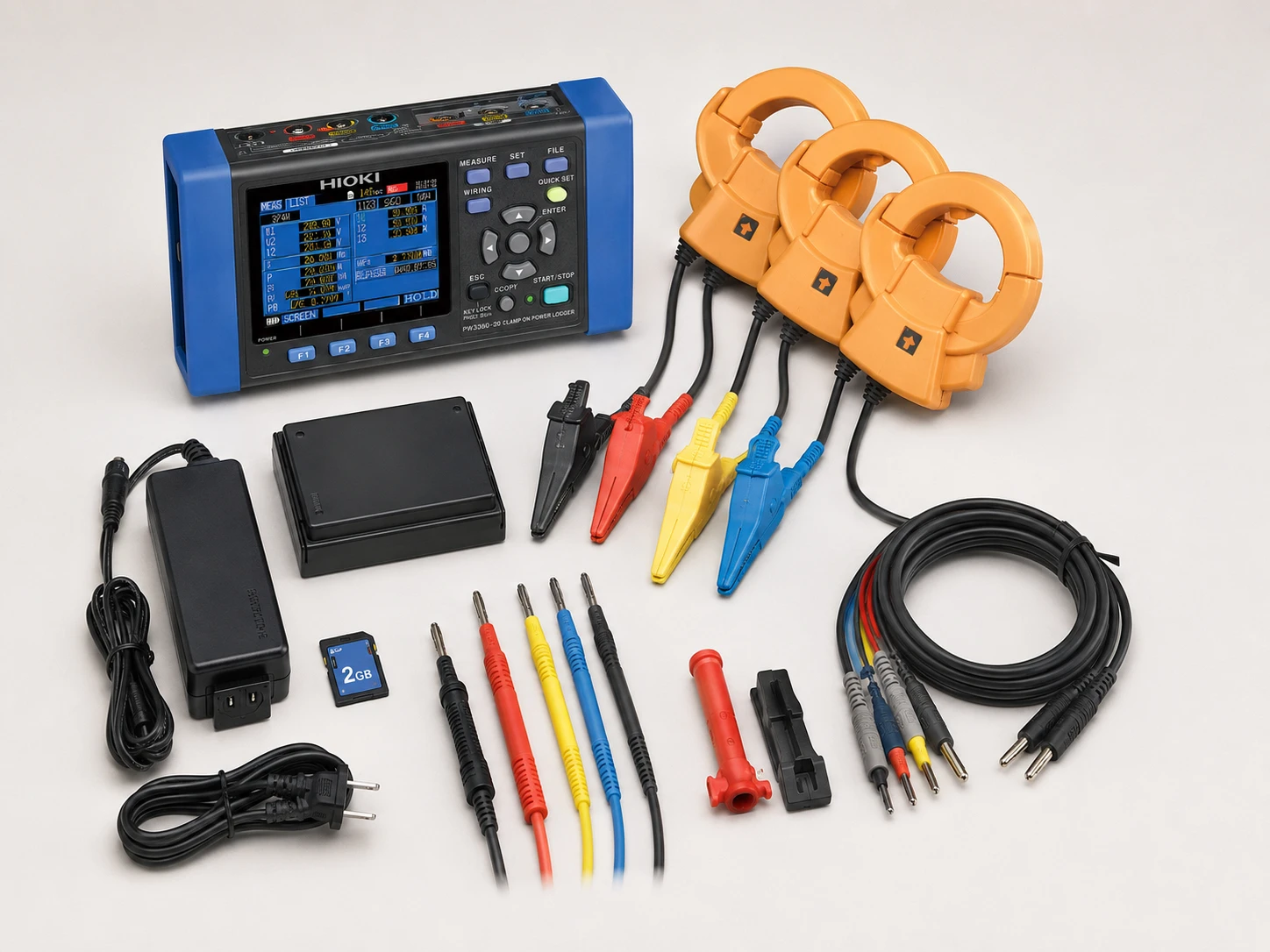

Hoàn Thiện Cấu Hình Theo Dải Dòng Thực Tế
- 9660: 100 A AC
- 9661: 500 A AC
- 9669: 1000 A AC
- CT9667: 500/5000 A AC, dạng flexible
- PW9002: bộ pin và hộp pin
- PW9003: cấp nguồn từ đường dây đo, đến 240 V AC
- SF1001 / SF4000: xem, tổng hợp và thu thập dữ liệu trên máy tính
Victory Instrument JSC hỗ trợ lựa chọn phiên bản, số lượng cảm biến và phụ kiện theo sơ đồ điện thực tế.
Nhận Tư Vấn Cấu Hình HIOKI PW3360
Vui lòng cung cấp kiểu hệ thống điện, dải dòng dự kiến, số mạch cần đo, thời gian ghi dữ liệu và nhu cầu phân tích sóng hài. Đội ngũ Victory sẽ đề xuất phiên bản PW3360, cảm biến dòng và phụ kiện phù hợp.
